当然，风扇叶的做法有很多种。但是在这个例子中，除了必修要用到的阵列命令外，这个例子并不像常见的例子那样，应用曲面命令：搭线、构面。这个例子中，只是简单地应用到了拉伸、偏移、合并命令。
先看看效果吧：

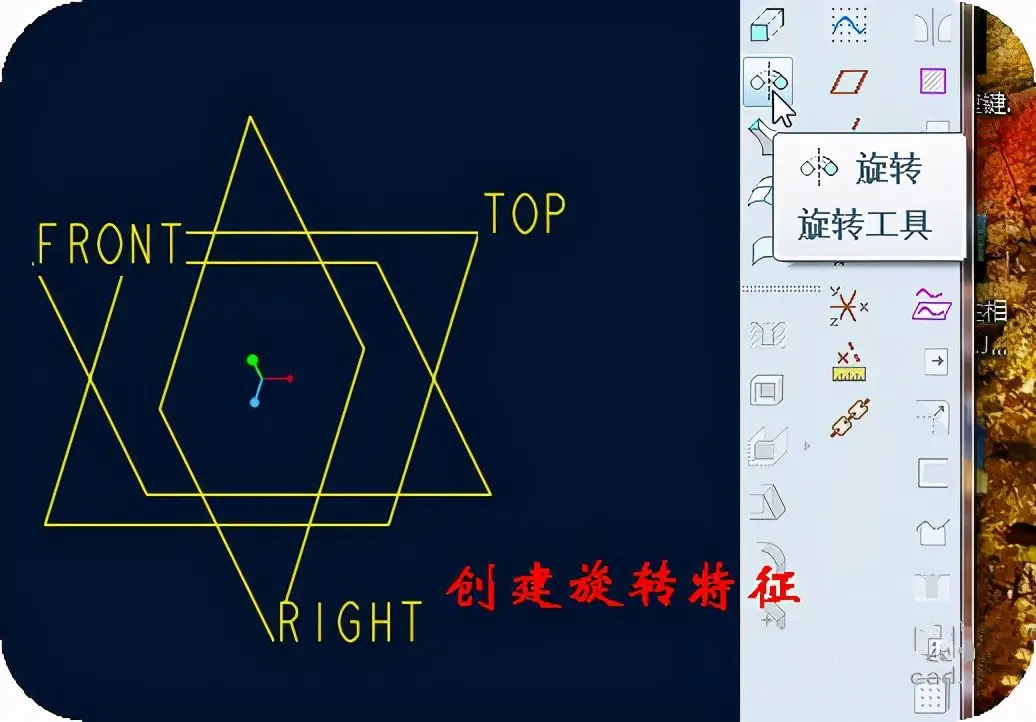

1、 创建旋转特征。
2、 选择旋转特征的放置面。
3、 绘制旋转的截面。

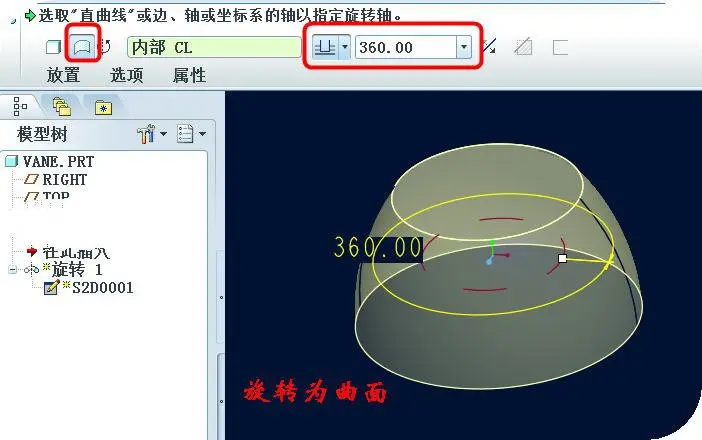

4、 旋转为曲面。

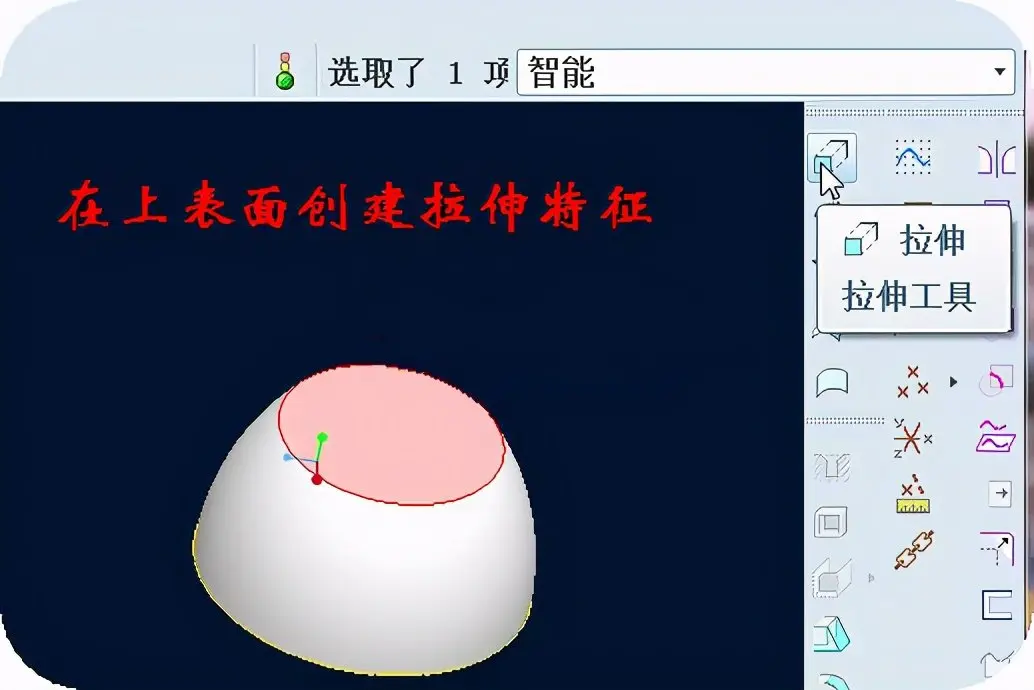

5、 创建拉伸特征。
6、 草绘拉伸截面.

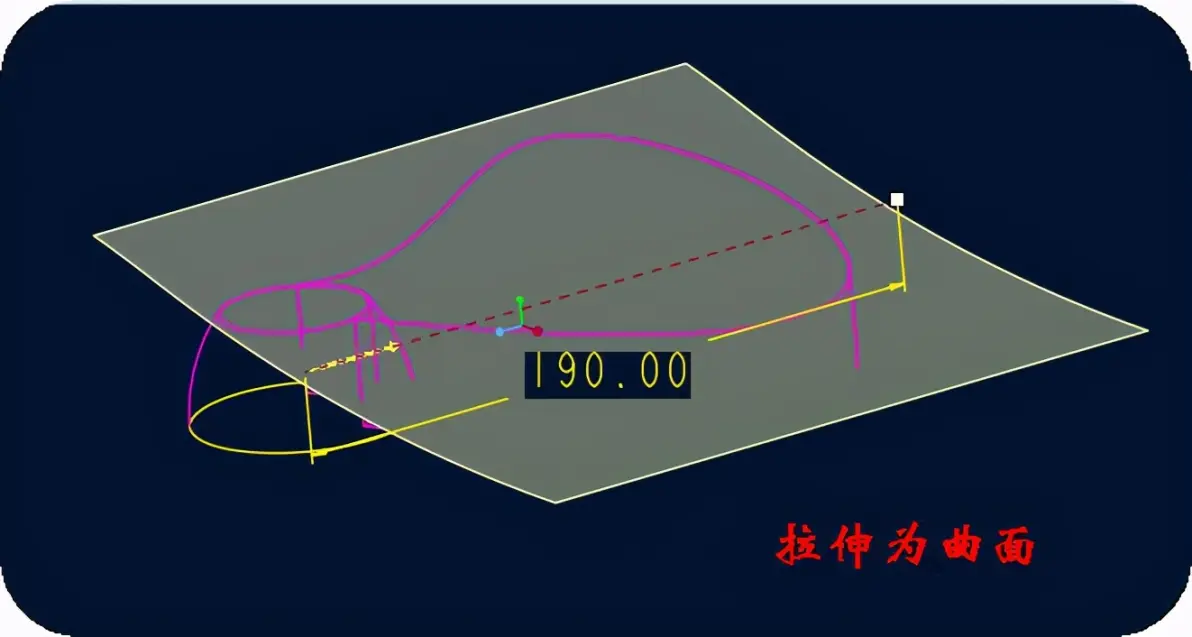

7、 拉伸为曲面并设置拉伸的高度。
8、 在Front面上创建拉伸特征。

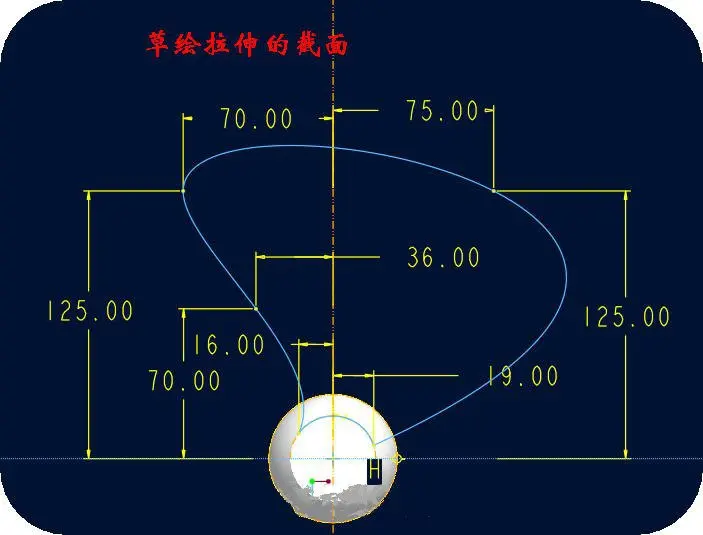

9、 草绘拉伸截面。
10、 拉伸曲面。

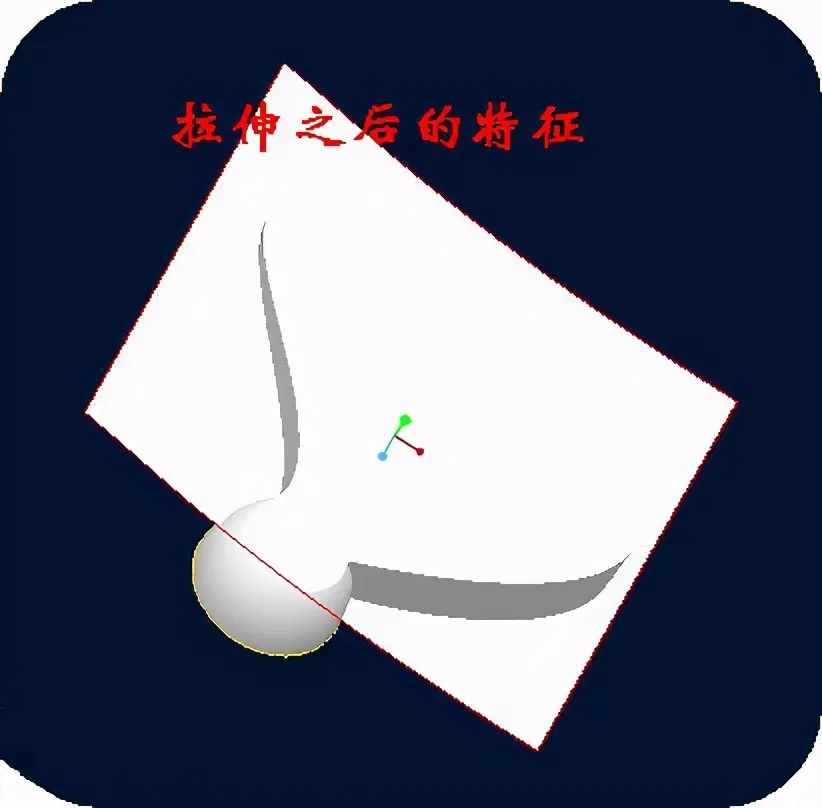

11、 拉伸之后的特征。

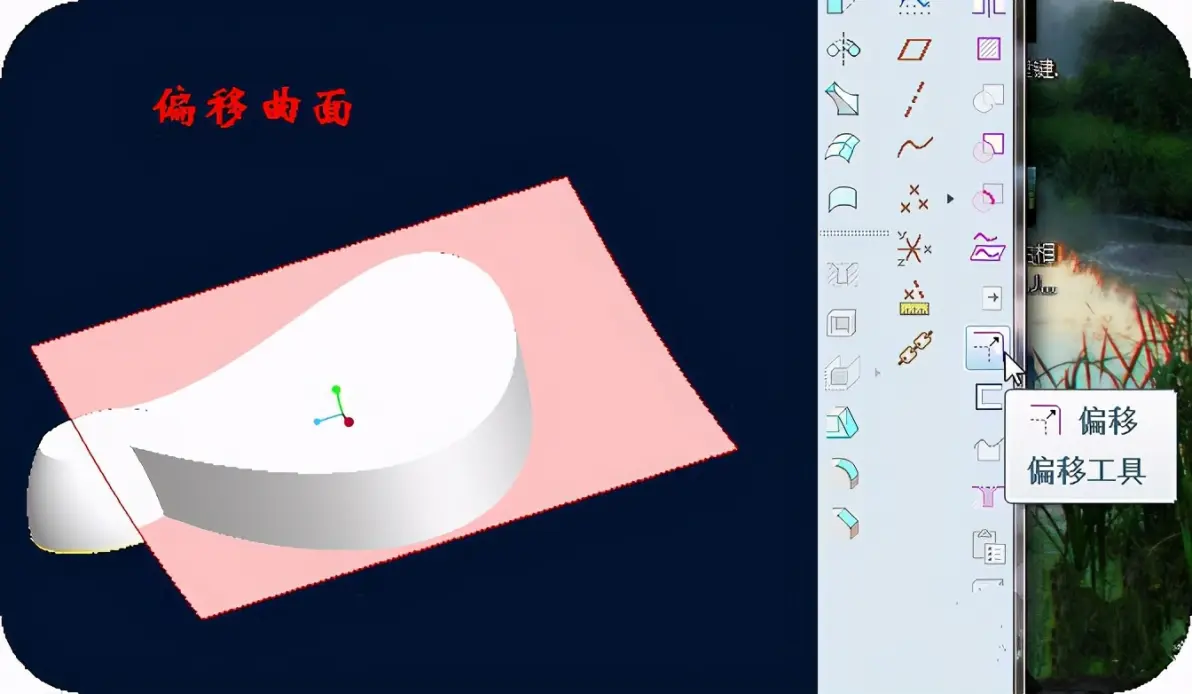

12、 点击上一步拉伸的曲面，执行偏移操作。

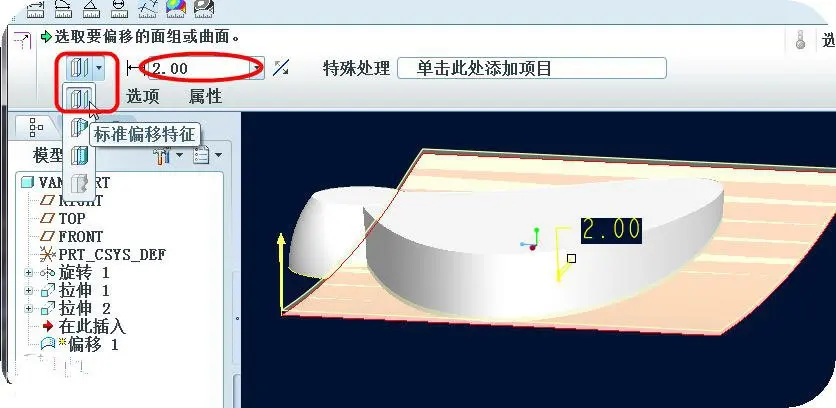

13、 标准偏移距离2。

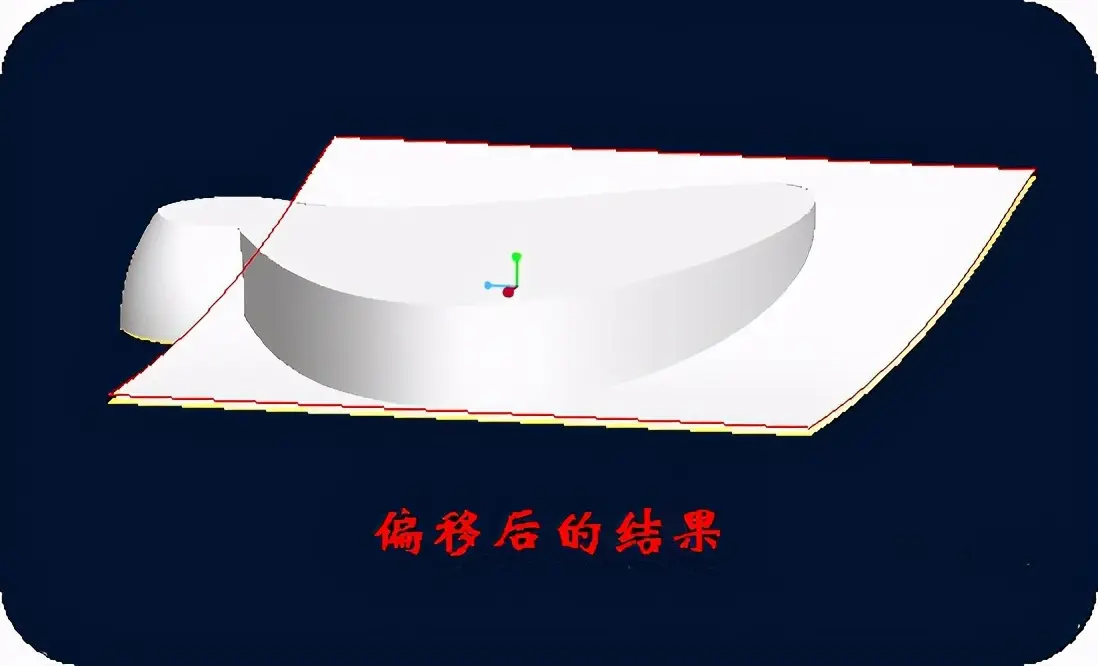

14、 偏移后的结果。

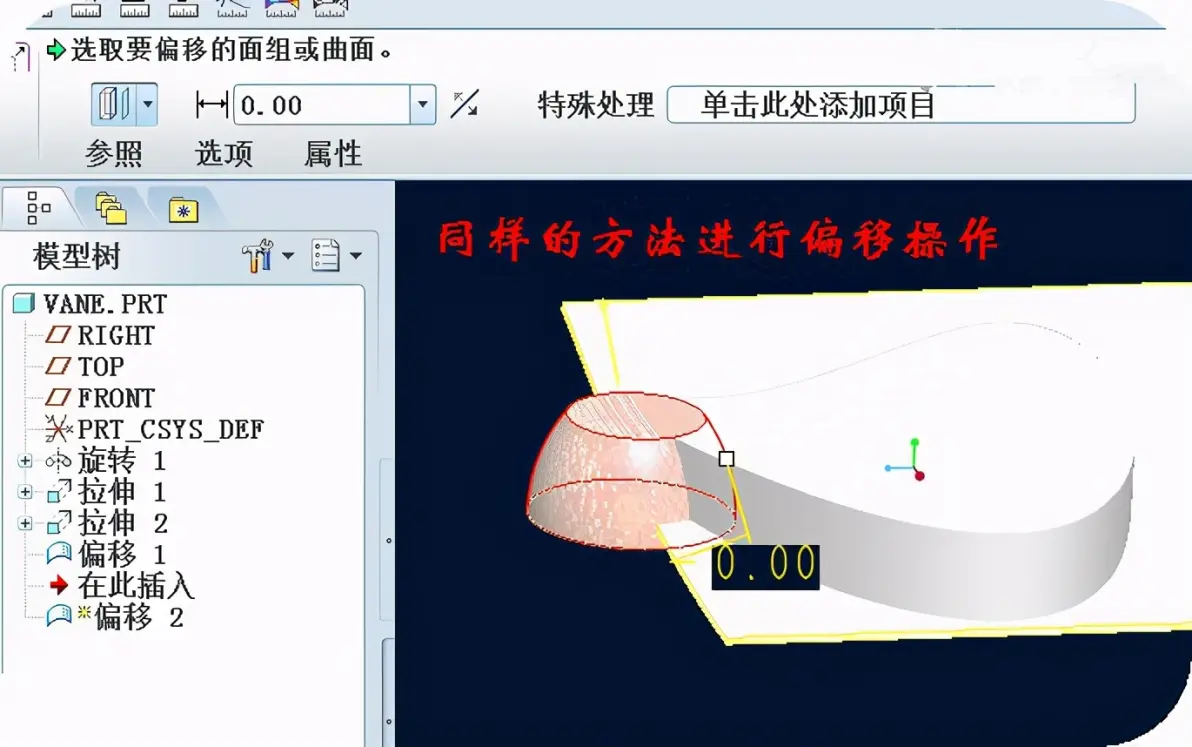

15、 采用同样的方法，对旋转的曲面进行偏移操作(其实，复制操作也是可以的)。

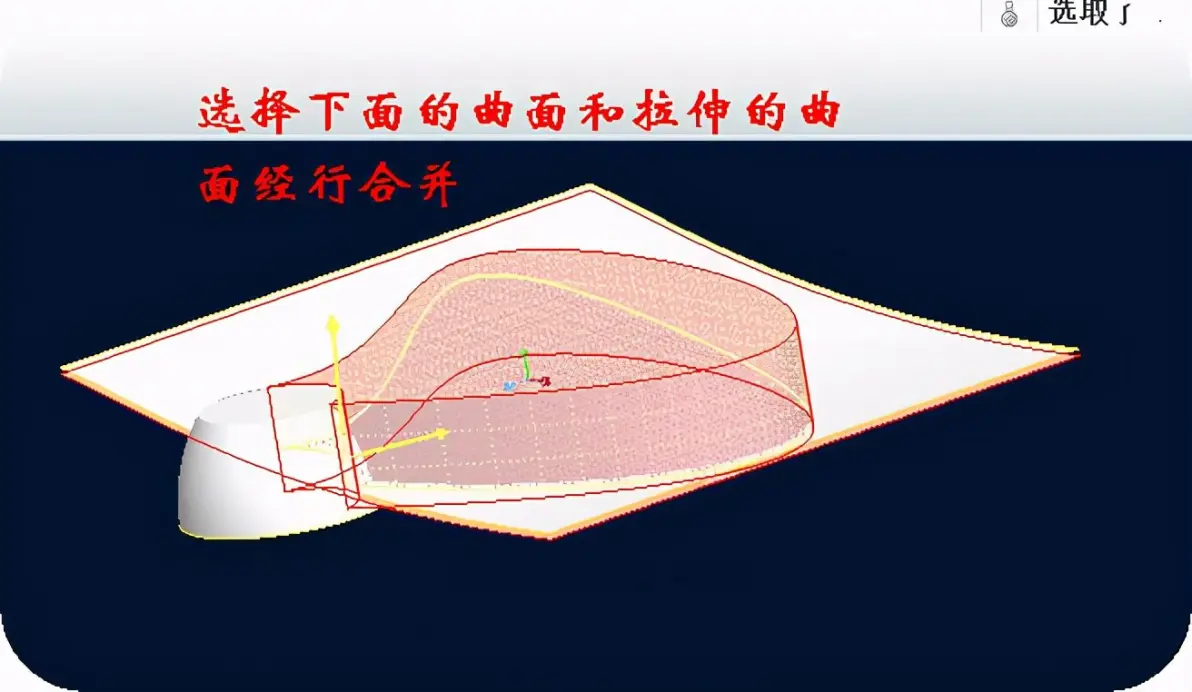

16、 旋转原始的拉伸曲面进行合并。

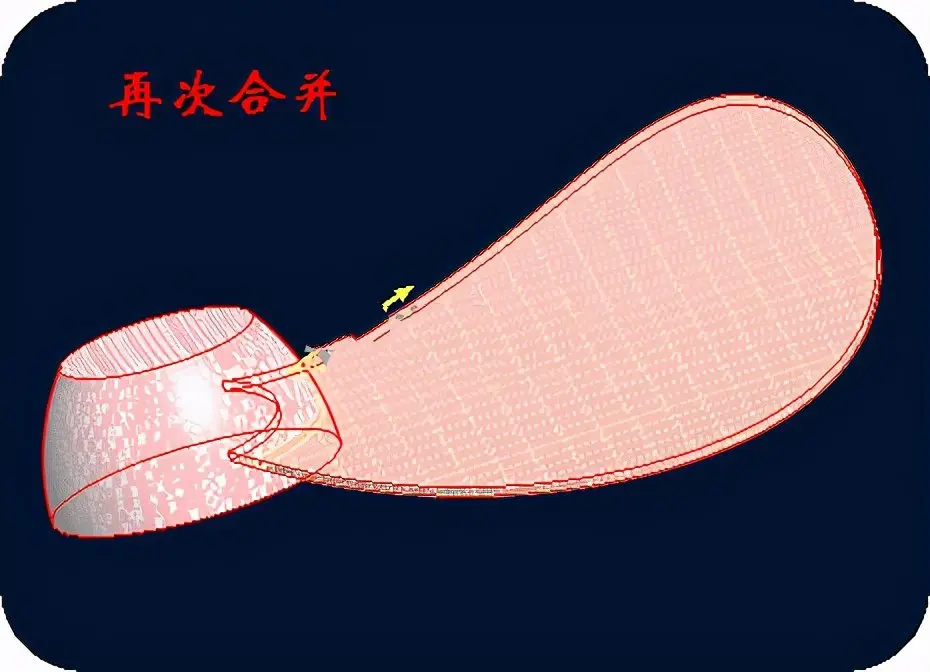

17、 然后对上面的曲面和合并后的曲面再经行合并。
18、 对第二次偏移的曲面和第二次合并后的曲面合并。

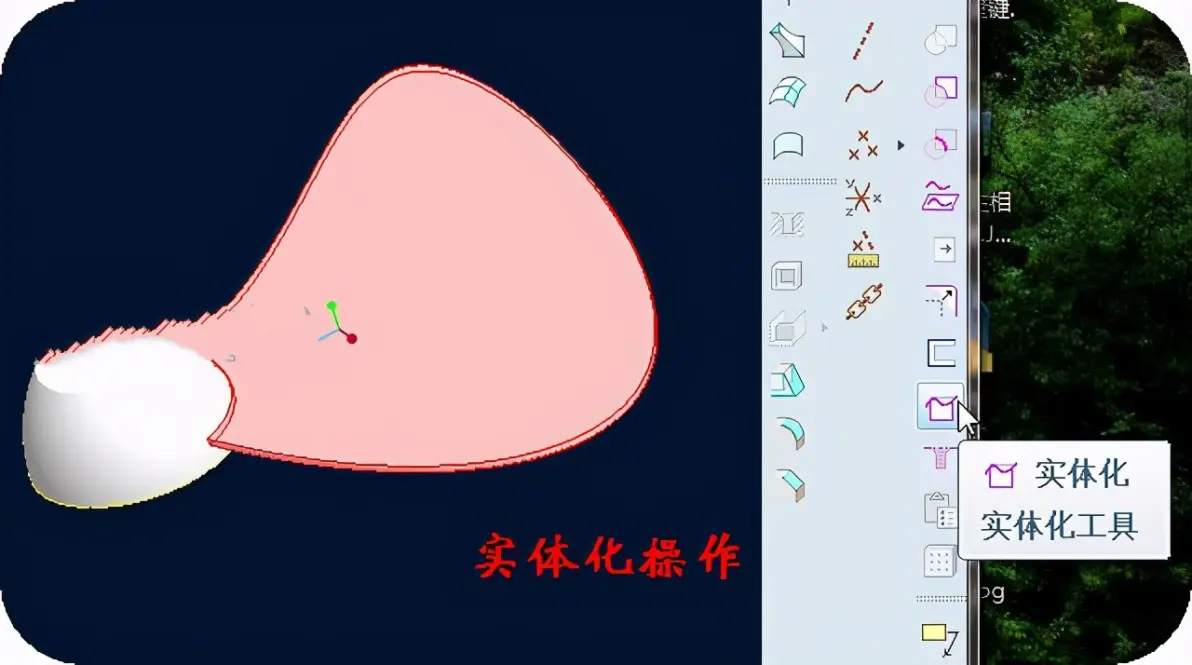

19、 实体化操作。

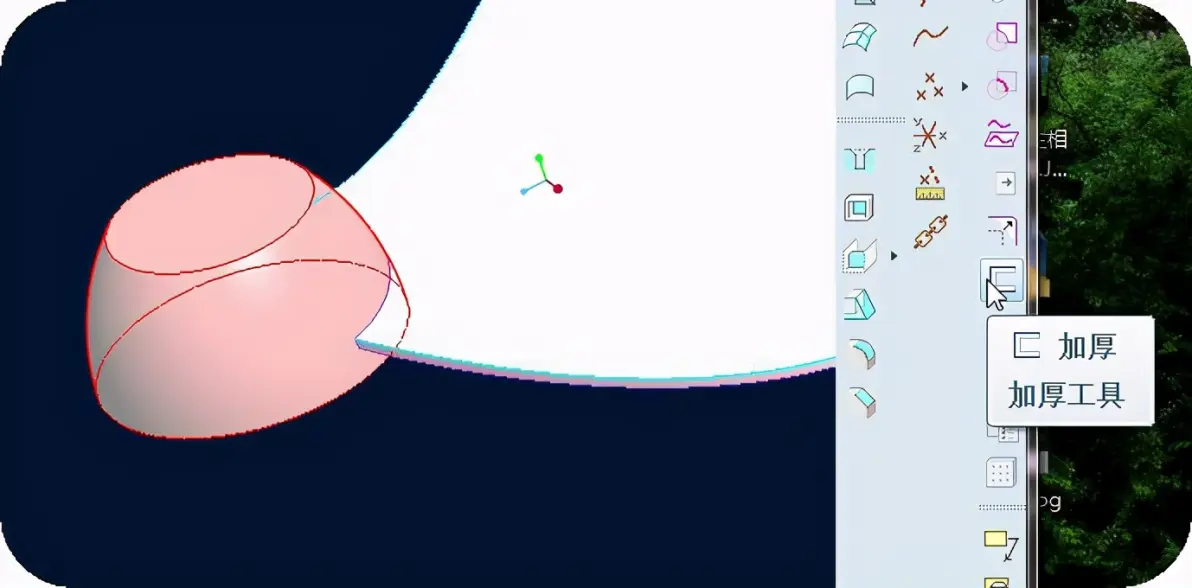

20、 对旋转的曲面执行加厚命令。
21、 向外加厚2.5。

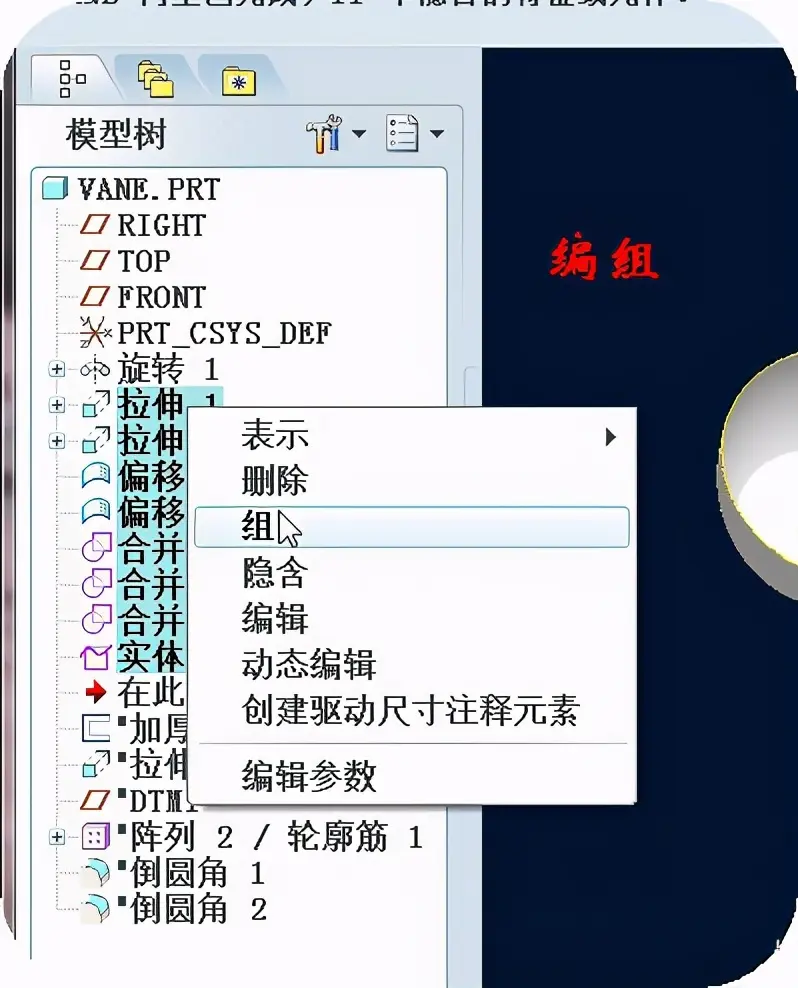

22、 按住shift键，点击“拉伸1”“实体化1”，对选中的特征编组。

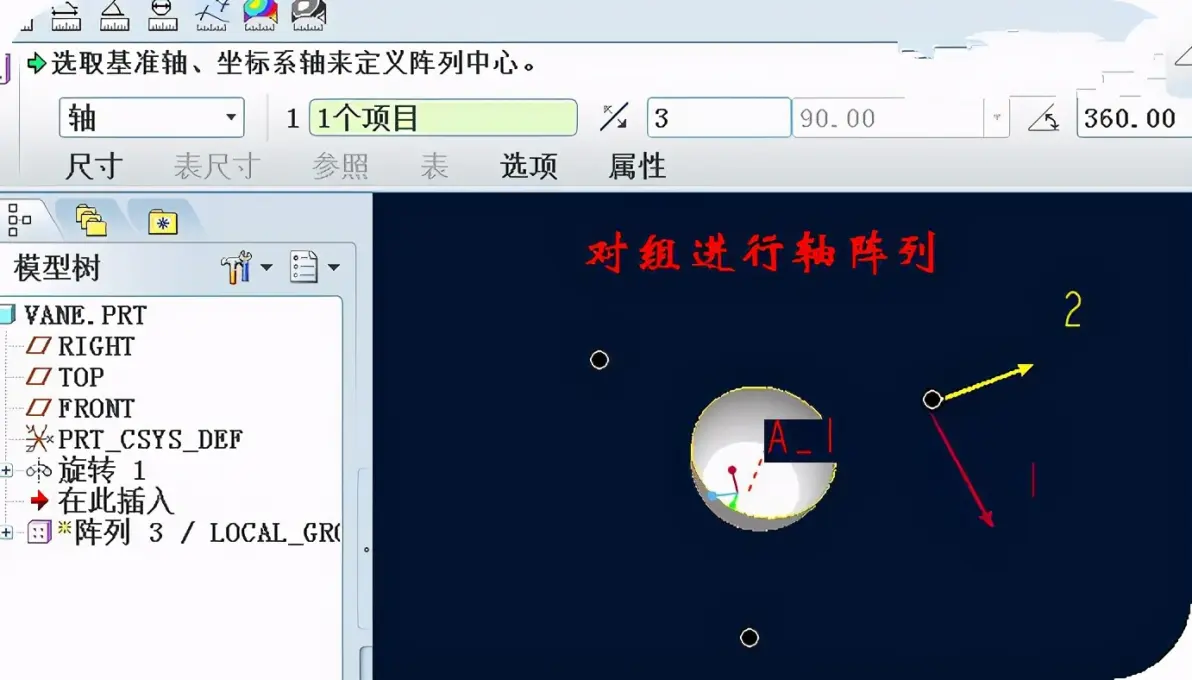

23、 对组经行阵列操作。

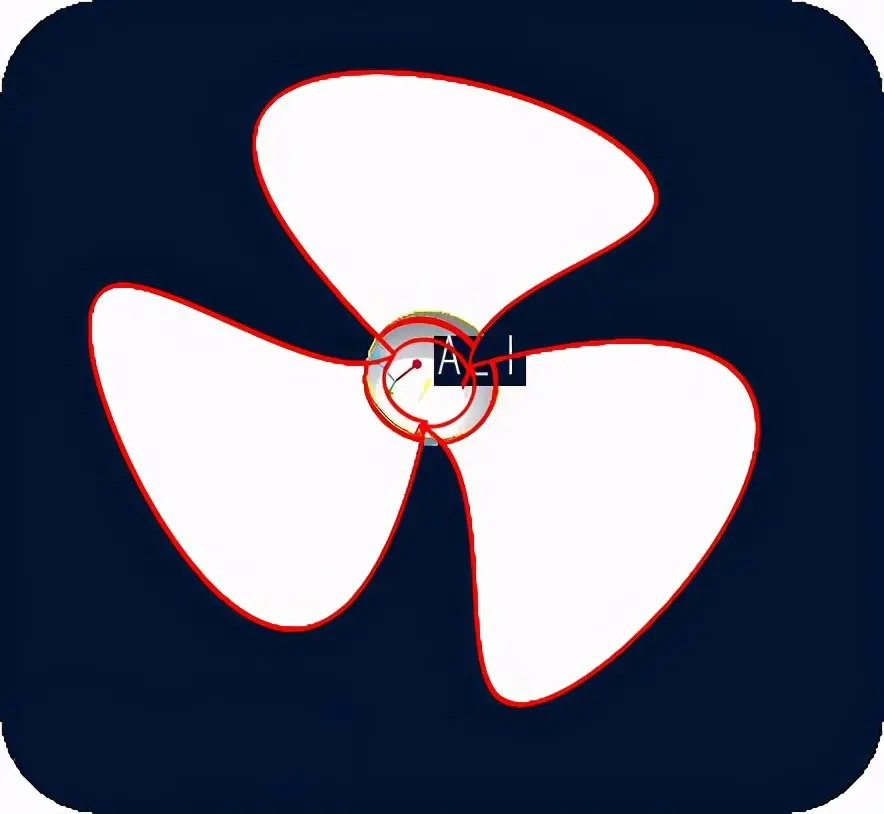

24、 阵列后的结果。

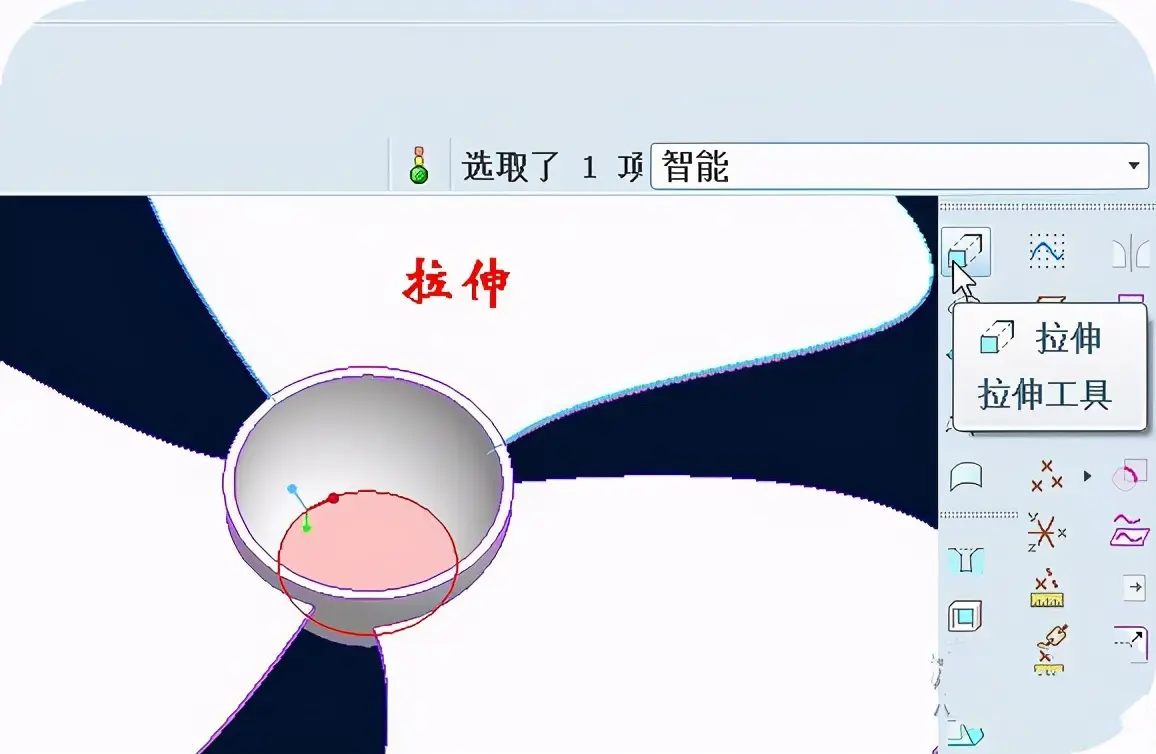

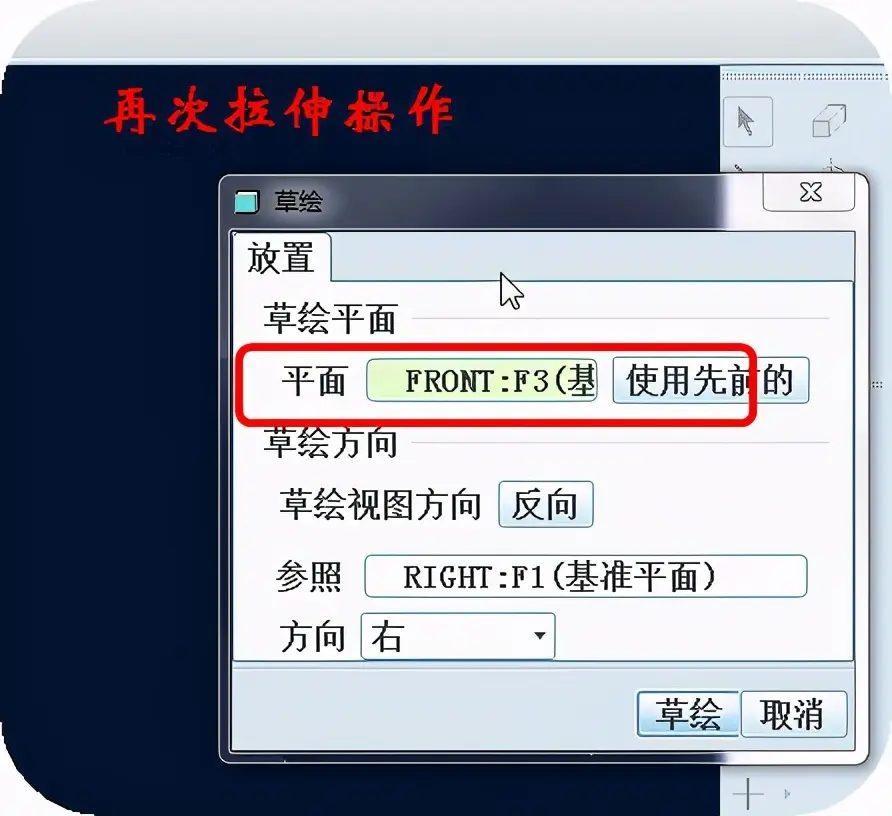

25、 再次创建拉伸特征。

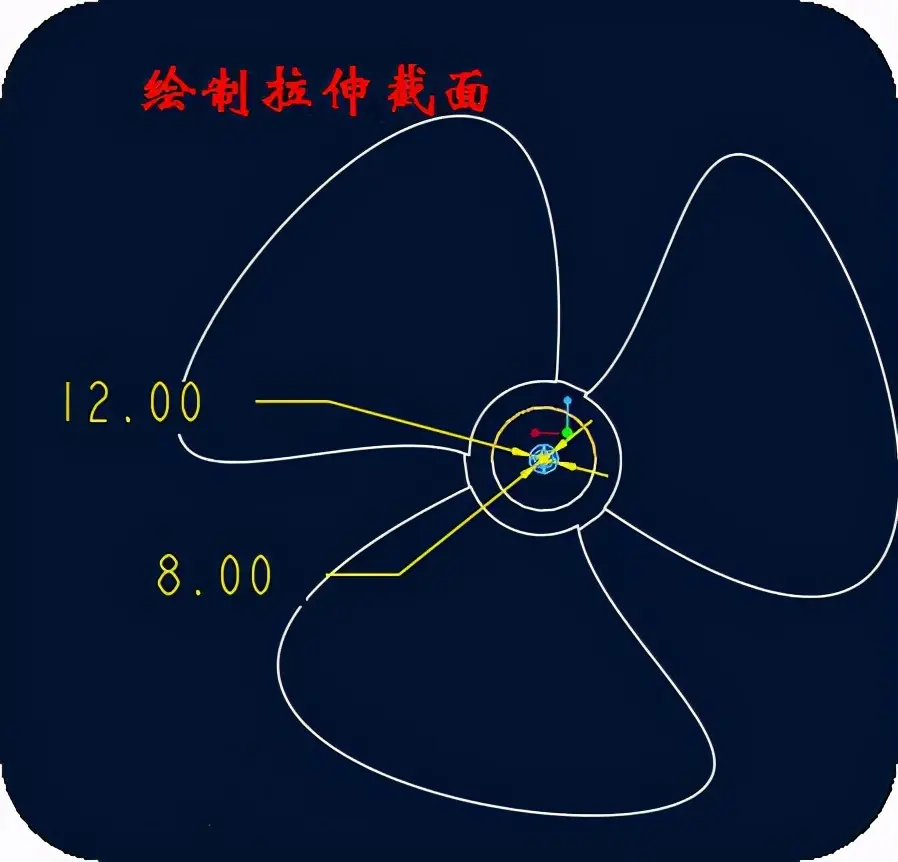

26、 草绘拉伸截面。

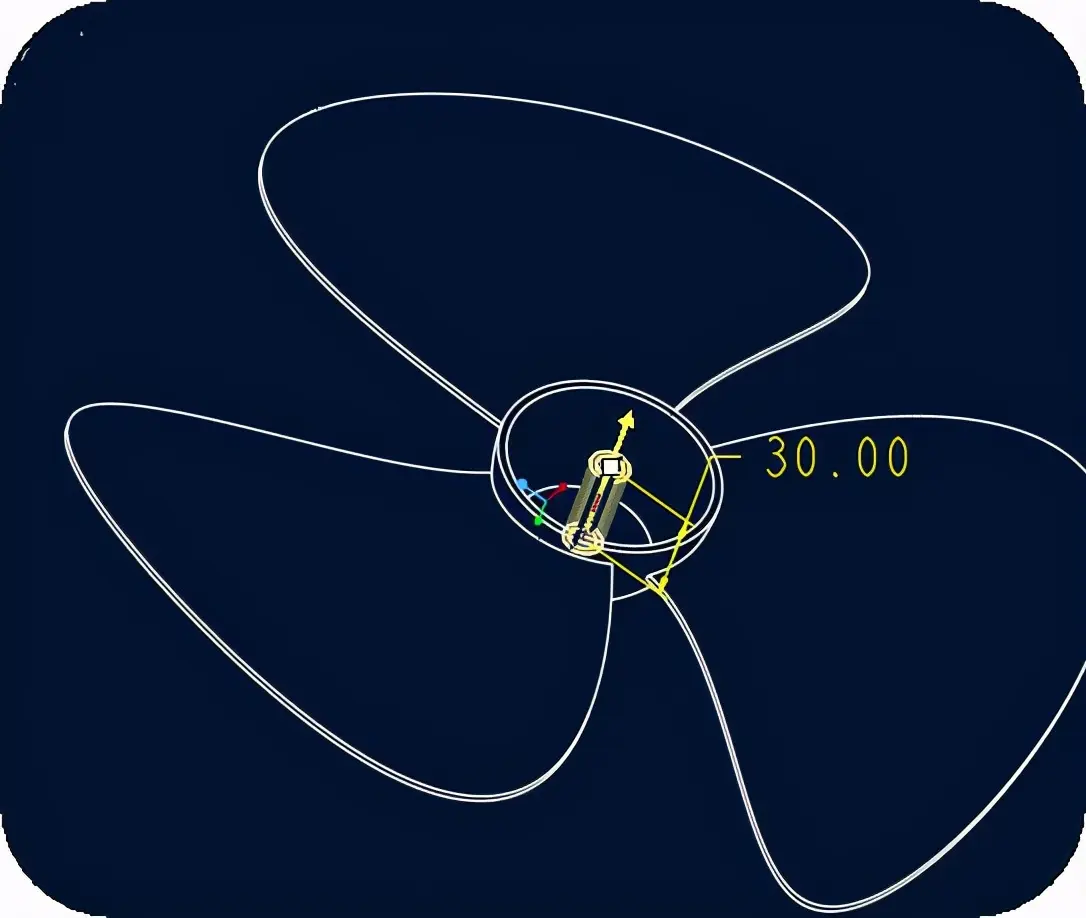

27、 拉伸高度30。

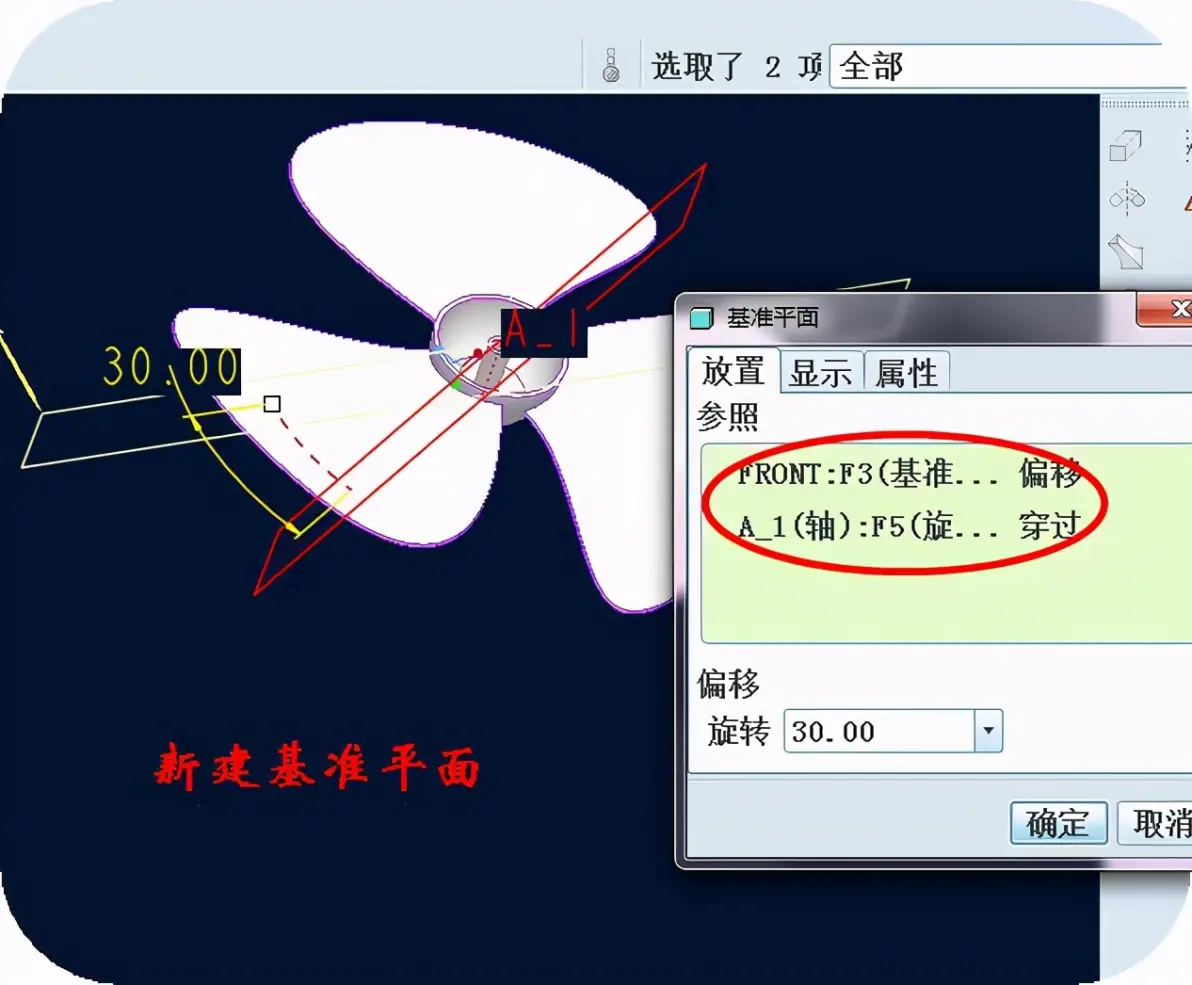

28、 新建基准平面特征。

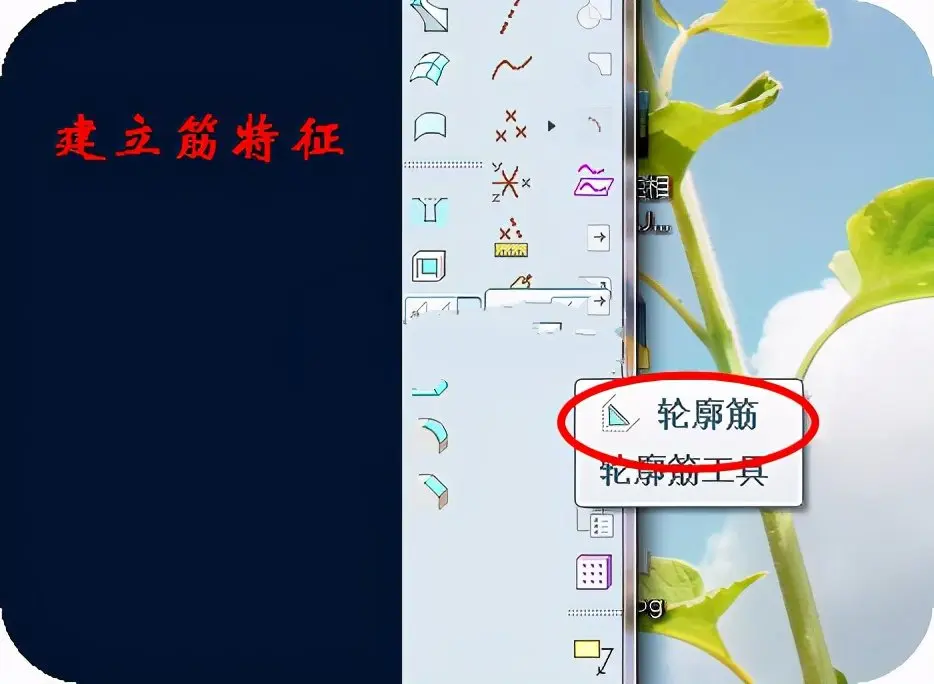

29、 创建筋特征。
30、 如图设置。

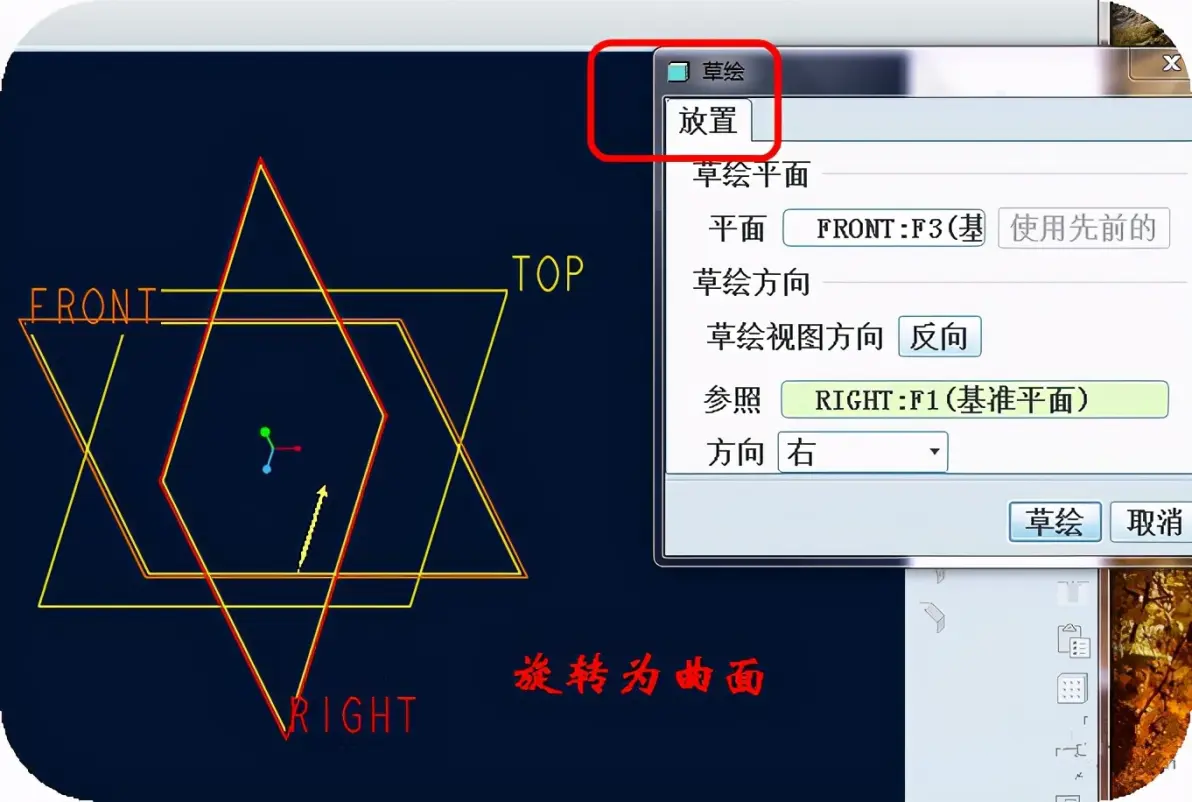

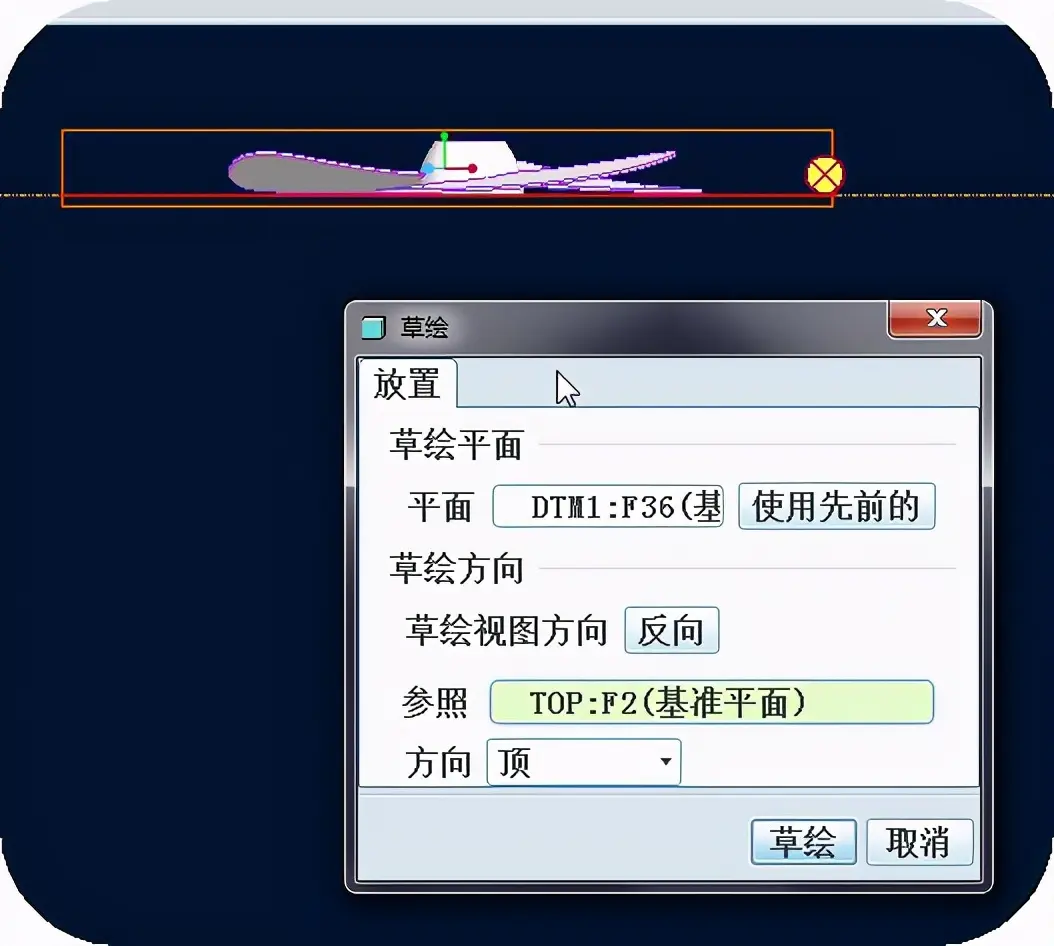

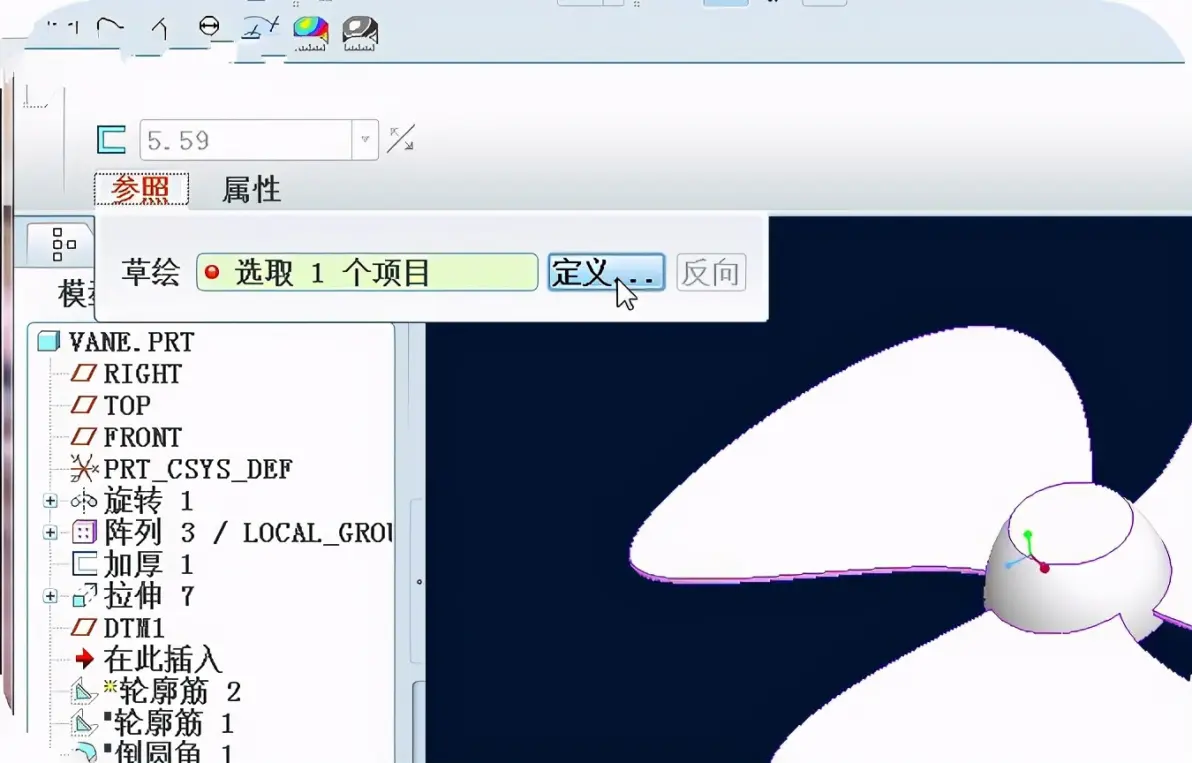

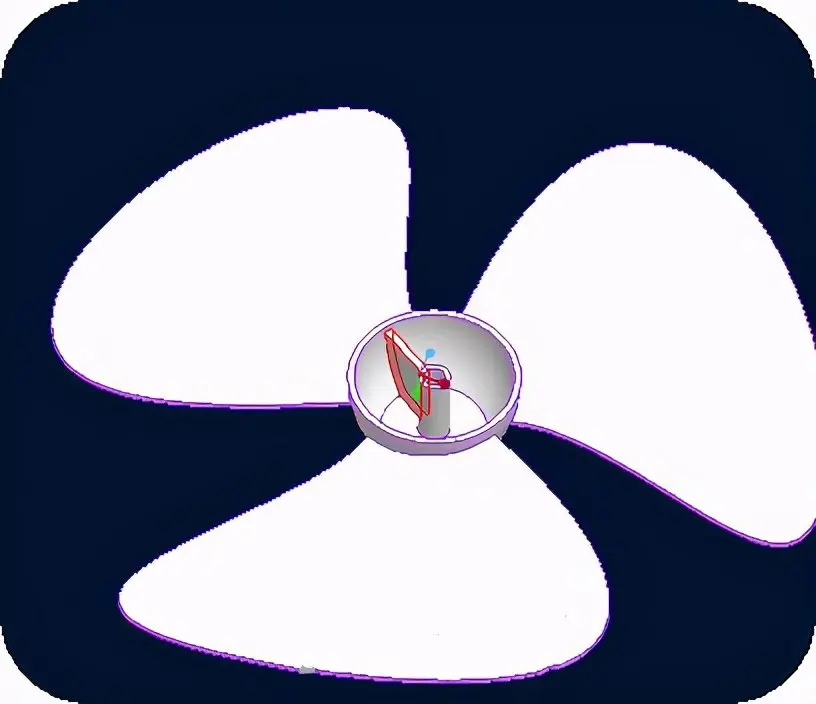

31、 旋转新建的基准平面为筋的草绘平面。

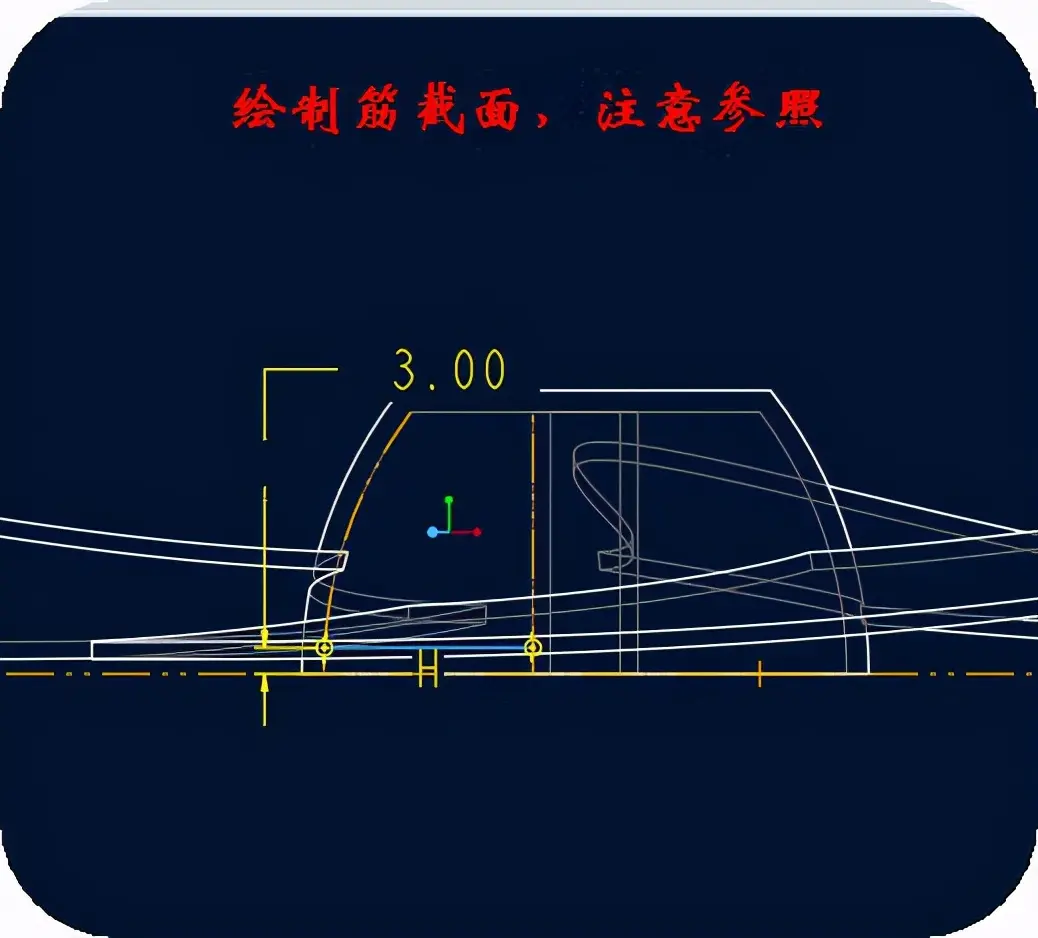

32、 选择参照，绘制筋截面。
33、 设置筋的宽度为3。

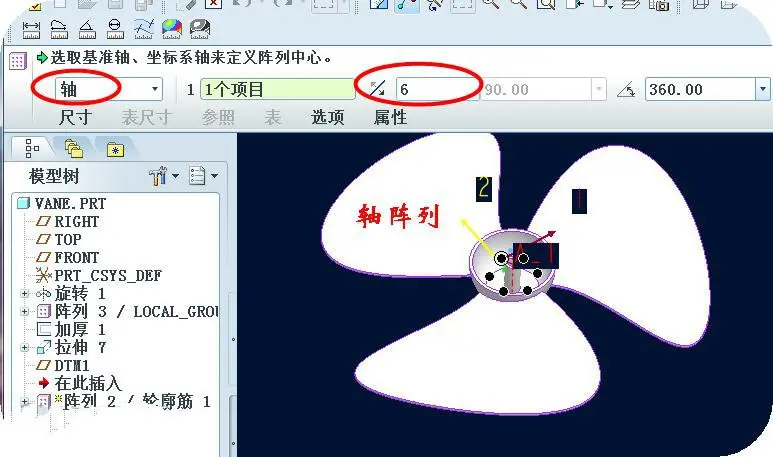

35、 对上一步创建好的筋进行阵列操作。

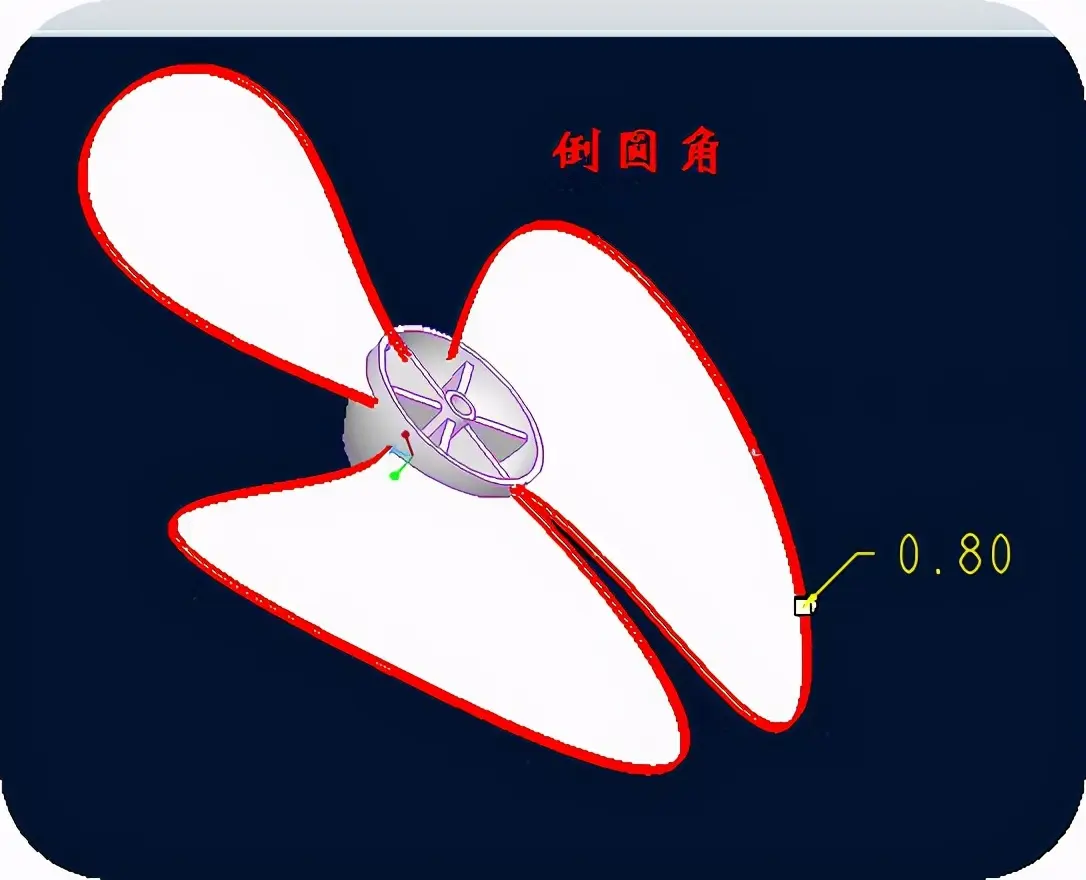

36、 创建倒圆角特征。

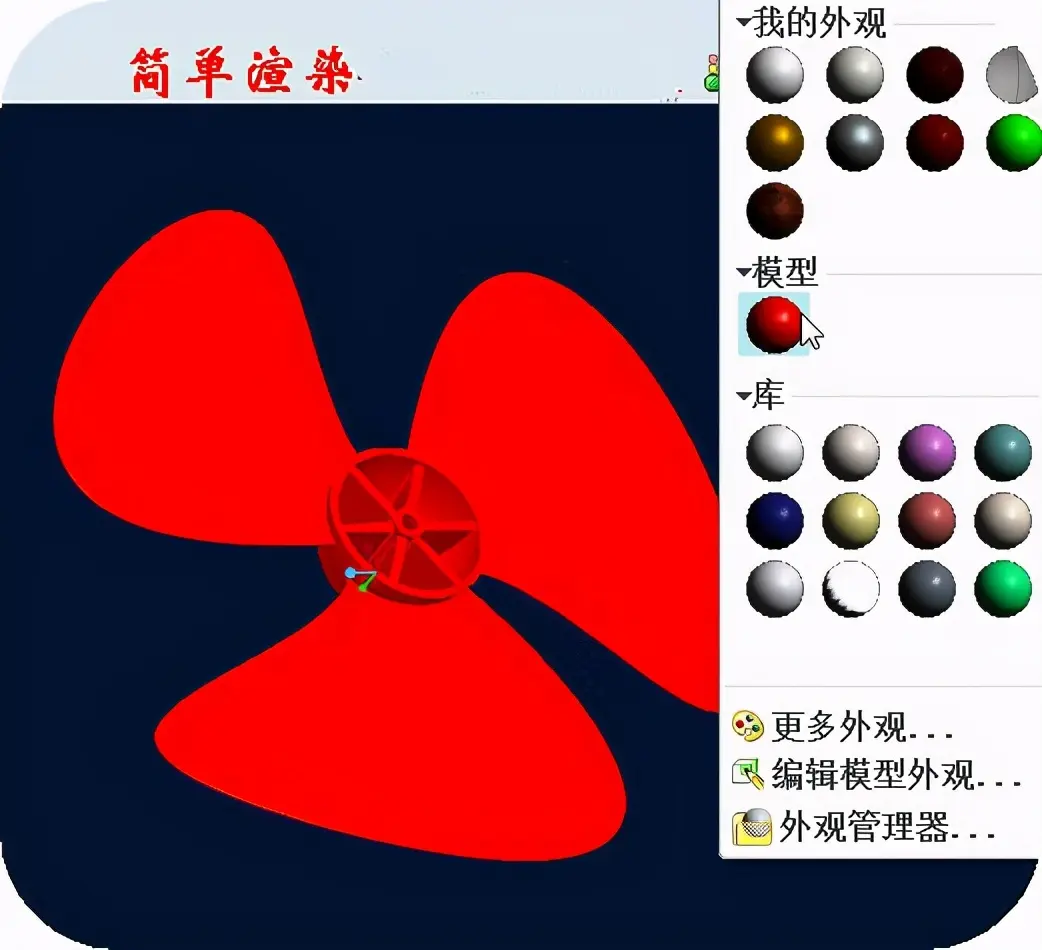

37、 对模型经行简单的渲染。
38、 至此，风扇叶模型创建完毕。
