Proe/Creo风扇建模实例分享，扇叶扭转角度和动平衡考虑

建模步骤

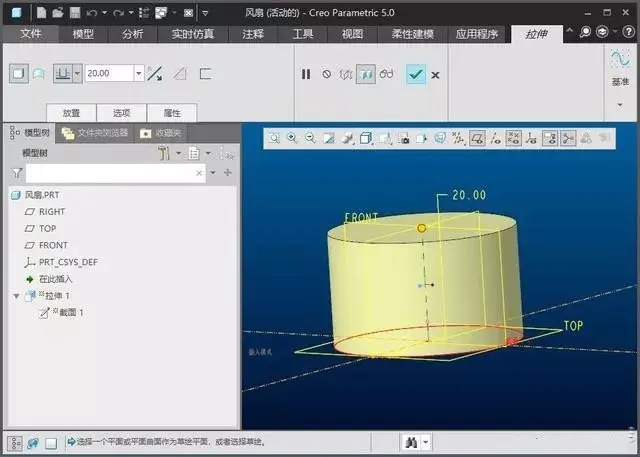

1、拉伸一个直径为33，高度为25的圆柱体

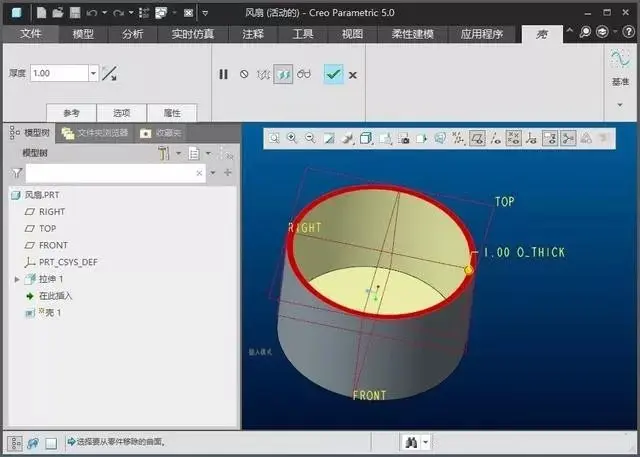

2、抽壳，厚度为1

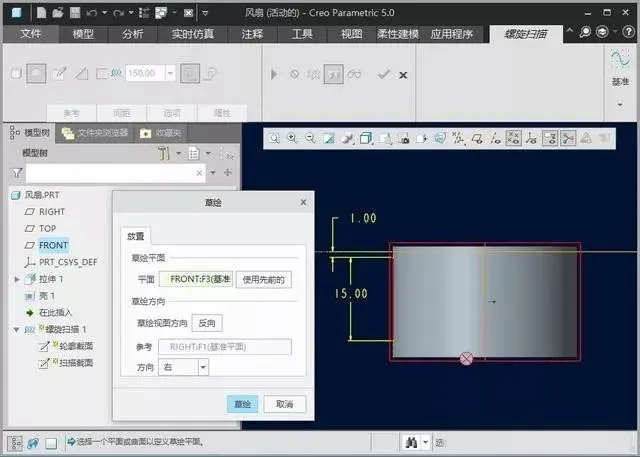

3、进入螺旋扫描界面，打开创建扫描轮廓，画一条长度为15的竖直线，如下图所示

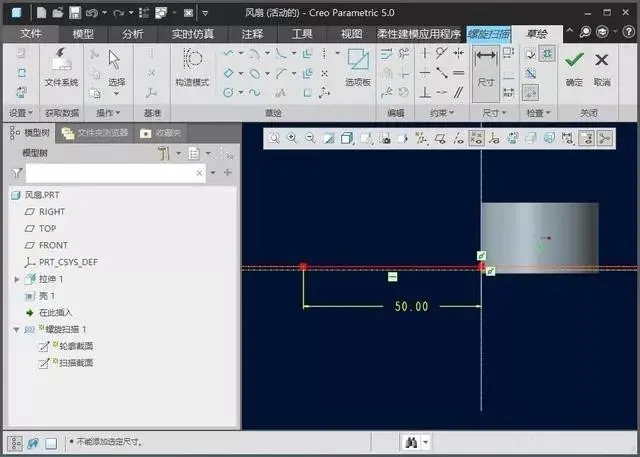

扫描截面绘制，画一条长度为50的水平直线，如下图所示

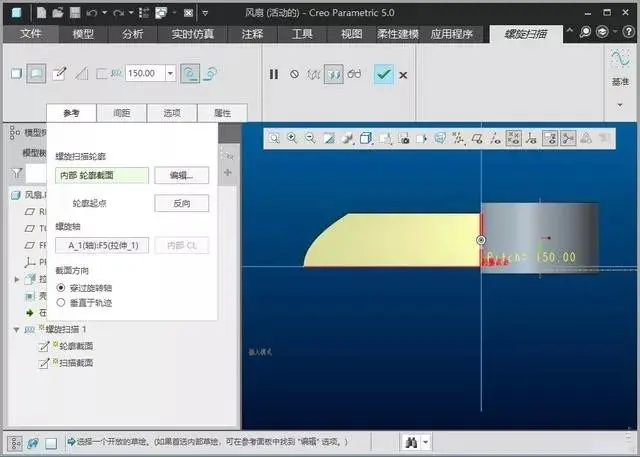

螺旋扫描设置如下图，螺距为150

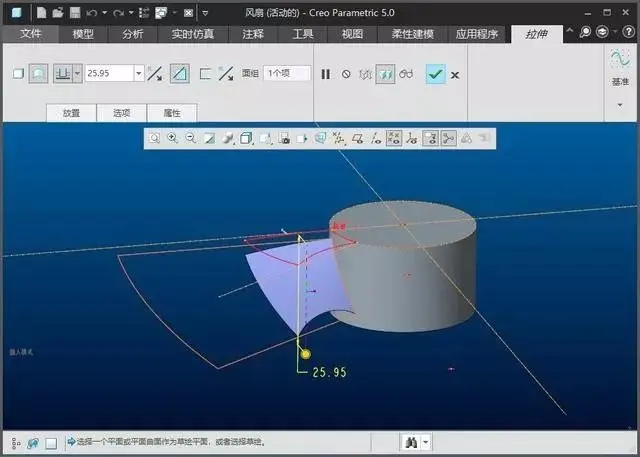

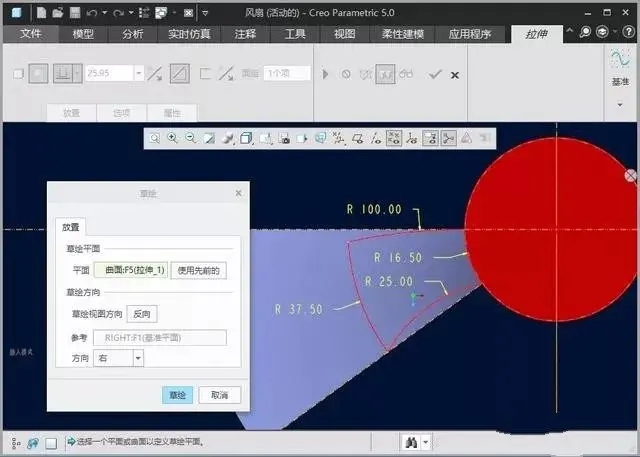

4、完成螺旋扫描后，进行拉伸切除。进入下图所示平面绘制草图

绘制完草图后进行曲面切除

效果如下

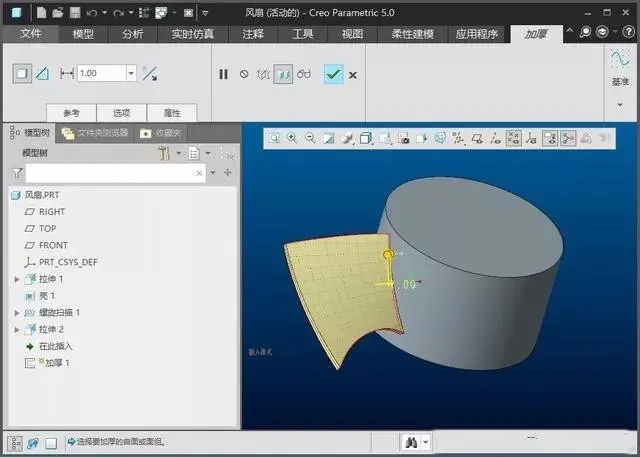

5、双侧加厚，厚度为1

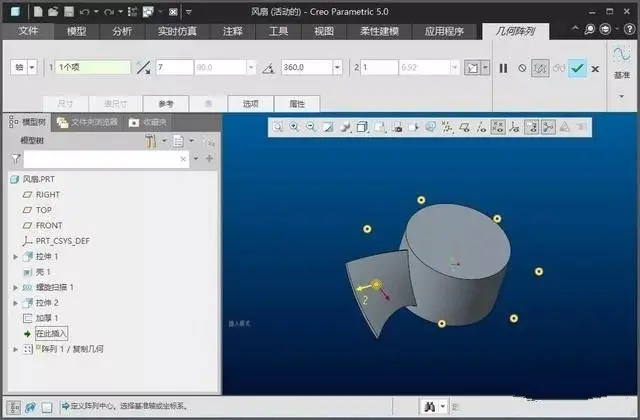

圆形阵列几何体，个数为7

效果如下图

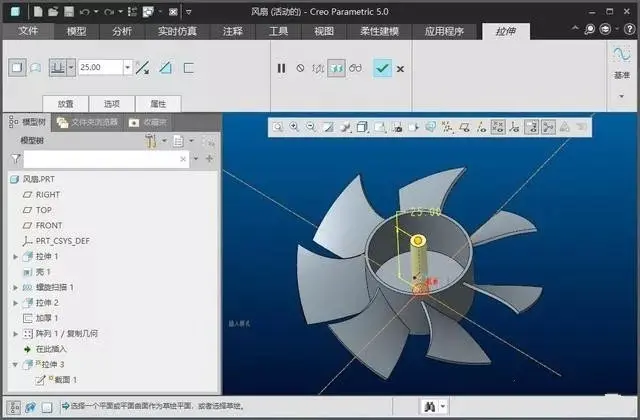

6、拉伸一个直径为5，高度为25的小圆柱

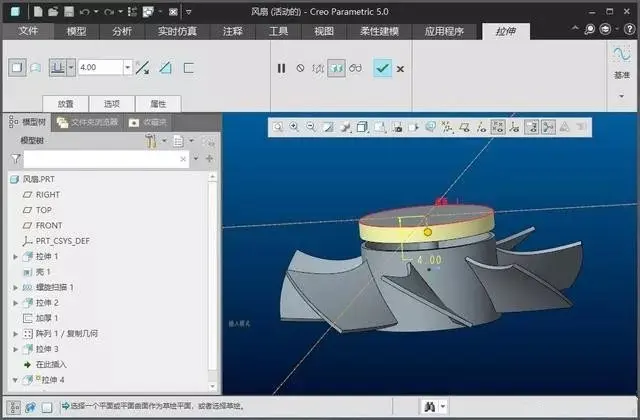

以小圆柱的端面为基准平面，再拉伸一个直径为33，高度为4的圆柱，注意方向向下

效果如下

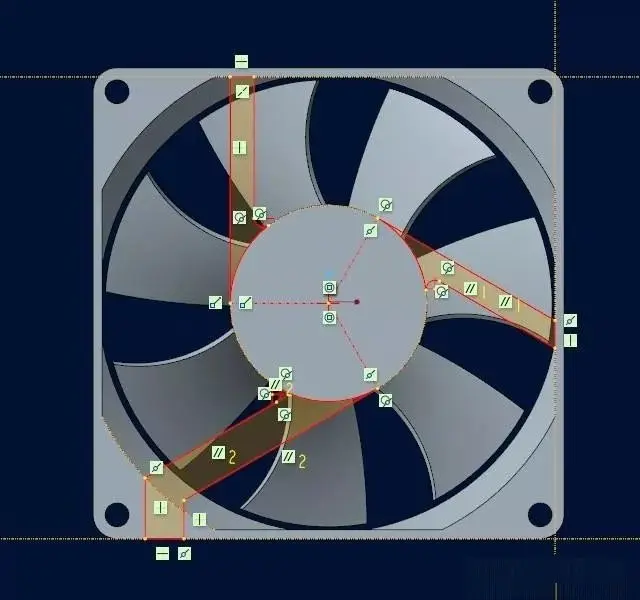

7、进入拉伸草图，绘制以下草图

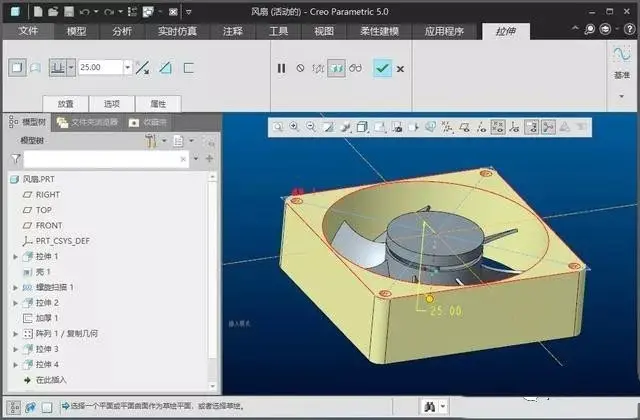

拉伸高度25

8、旋转切除

9、倒角，D=4

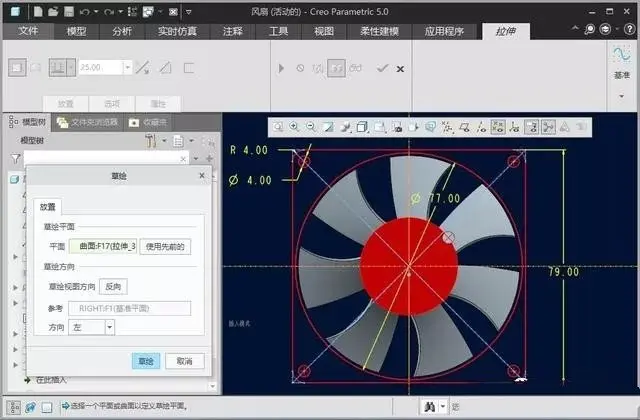

10、拉伸，绘制草图

拉伸高度为1.5

11、圆形阵列刚刚的拉伸

阵列后如下图

12、倒角，D=2

13、创建基准平面DTM1

14、以DTM1平面为基准面创建轮廓筋，画一条竖直线

设置如下

完全倒圆角

圆形阵列几何体

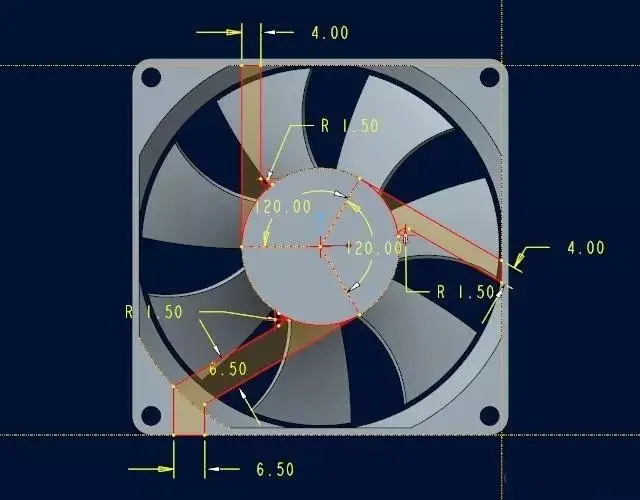

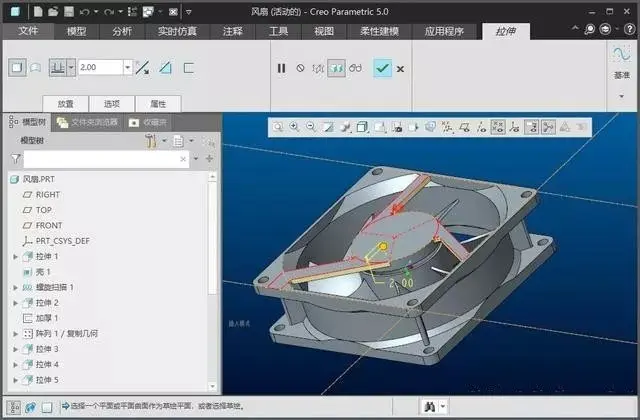

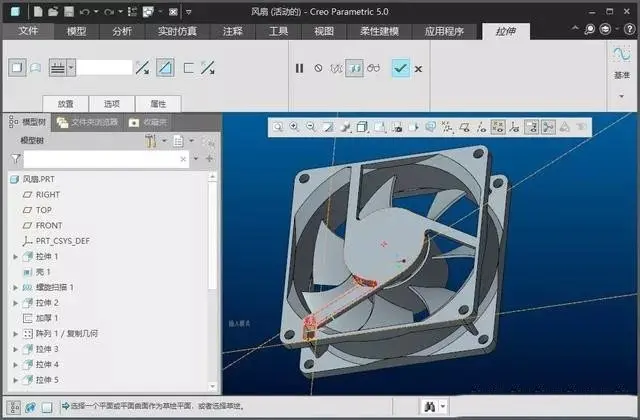

15、拉伸草图，草图如下，拉伸高度为2

拉伸完效果如下

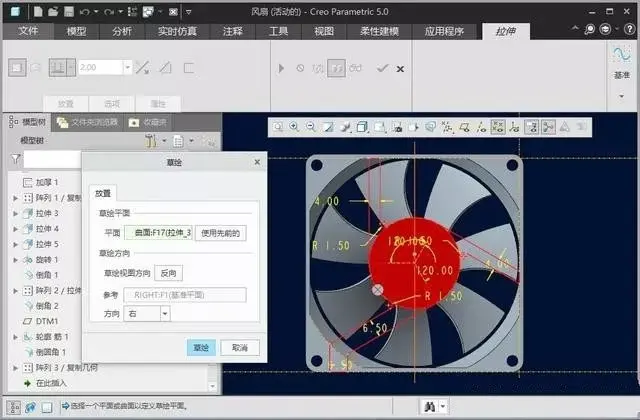

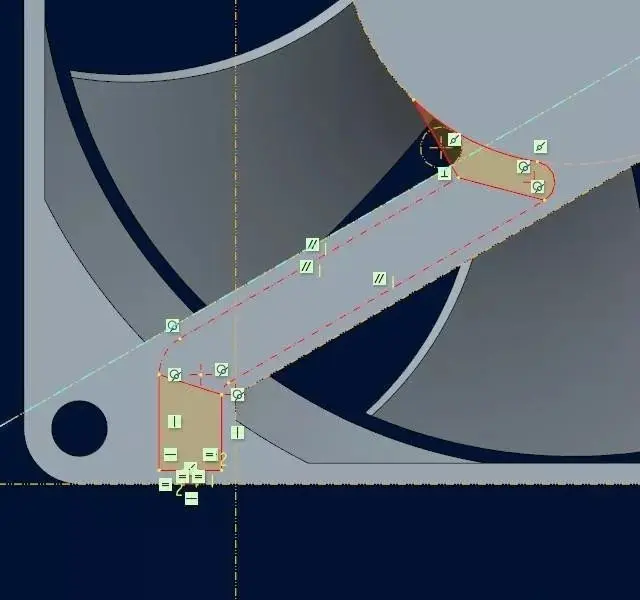

16、拉伸切除，草图如下

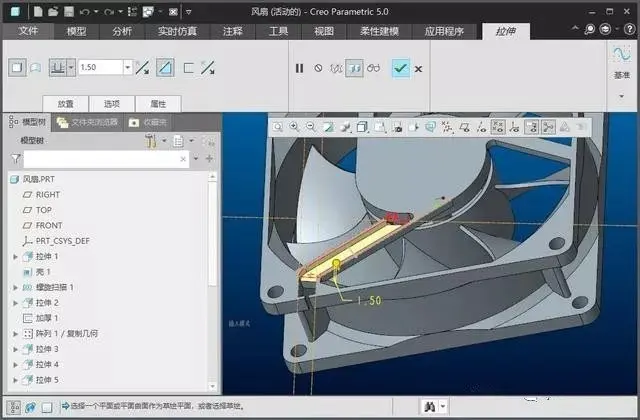

17、拉伸切除，拉伸高度为1.5

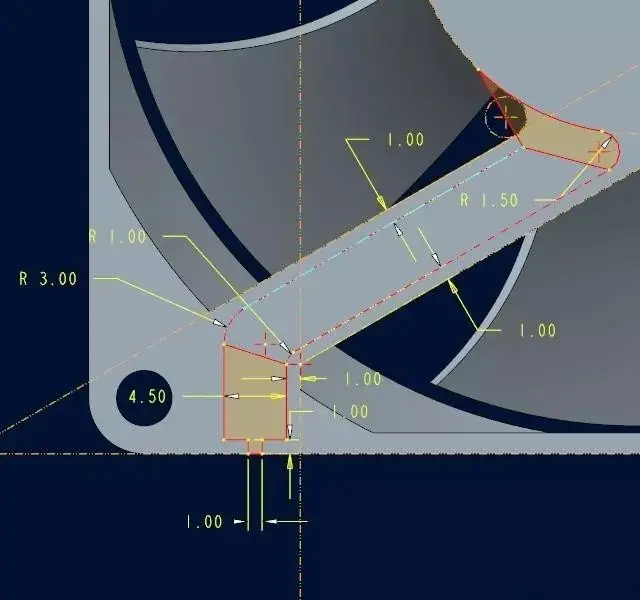

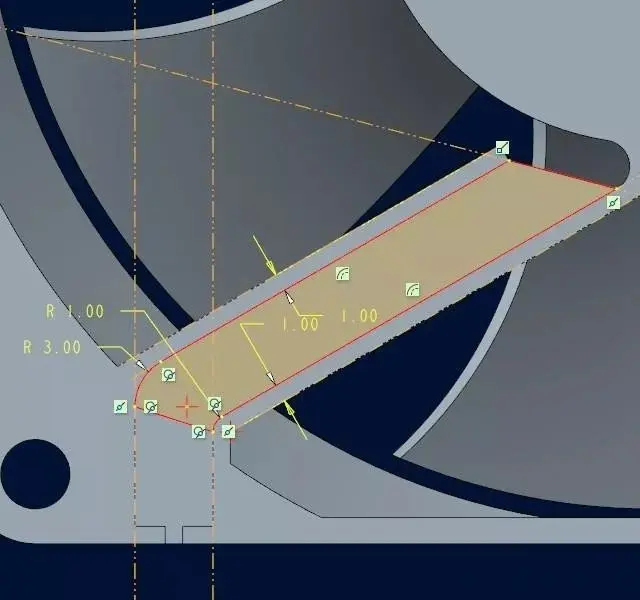

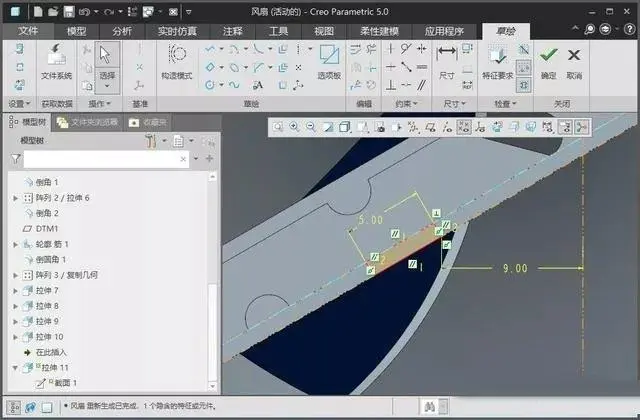

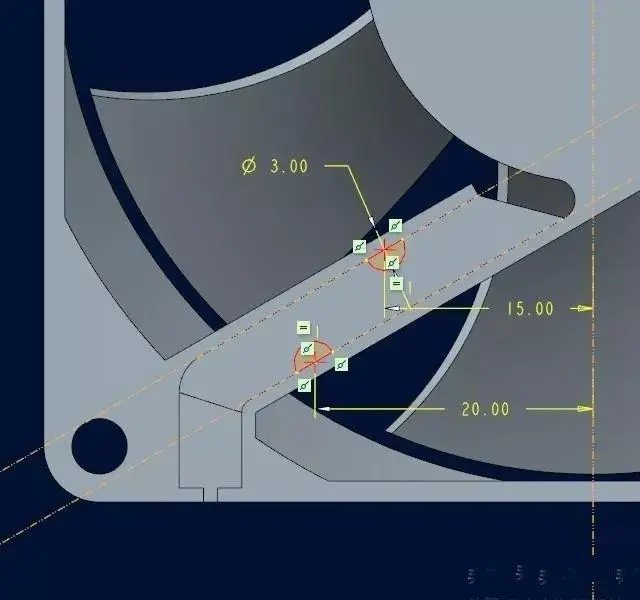

18、拉伸两个厚度为0.5的半圆，草图如下

19、拉伸切除，高度为1

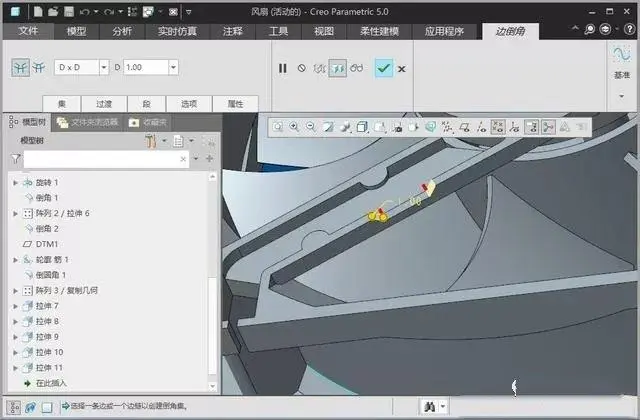

两边倒角，D=1

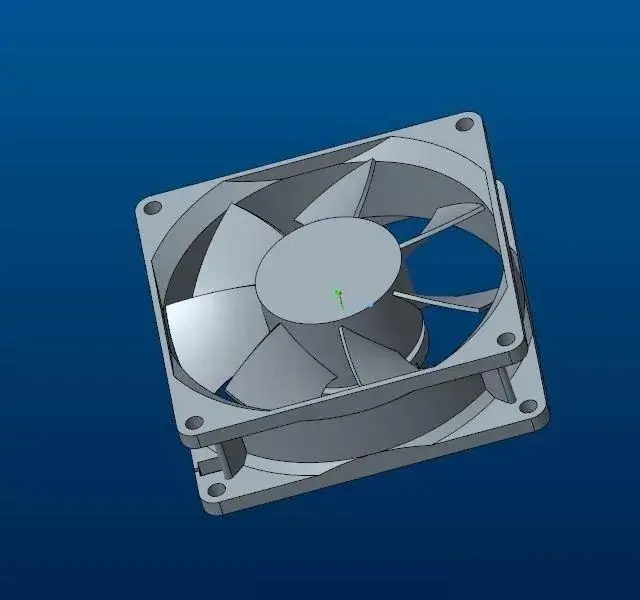

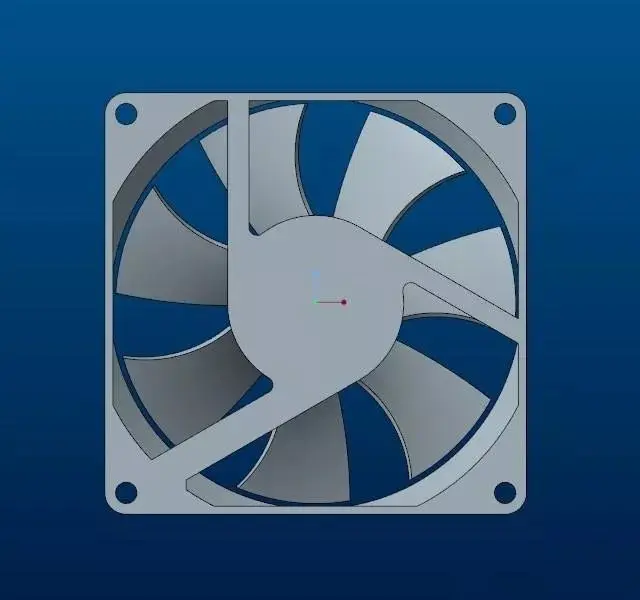

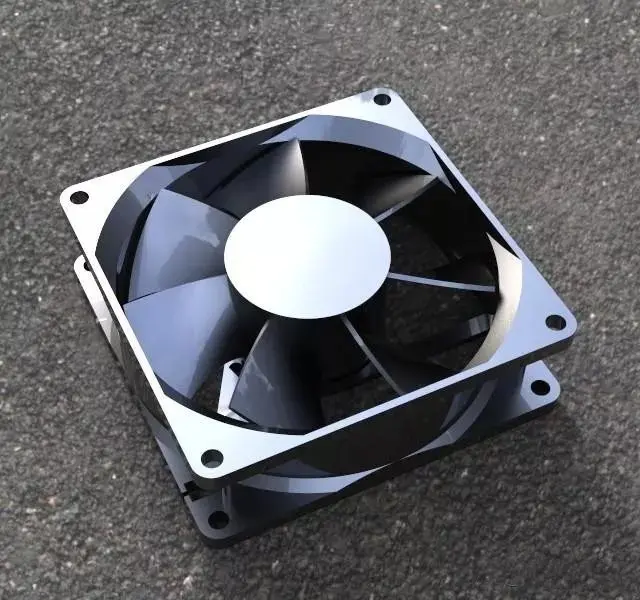

最终如下图
