ProE/Creo风扇叶片曲面造型图文教程下（含3D模型）

接着前面未讲解完毕的风扇叶片，这节课来分享下半部分的内容。

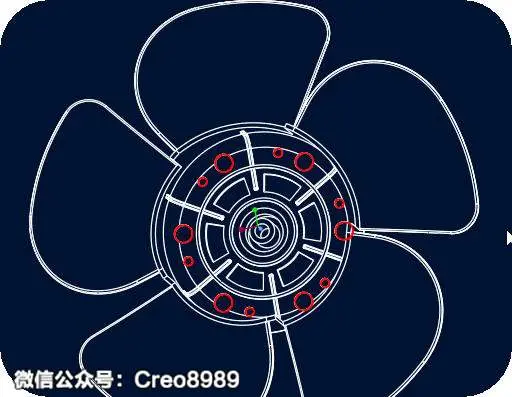

效果如图：

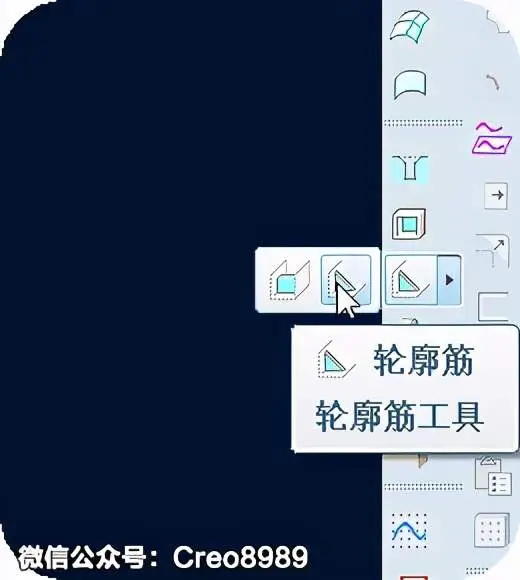

63、 创建筋特征。

64、 进入草绘。

65、 草绘的放置面为right面 。

66、 草绘筋的截面。

67、 筋宽度为2。

68、 对筋特征进行倒圆角。

69、 将筋特征阵列。

70、 对倒圆角特征进行阵列。

71、 参照轴阵列。

72、 在内侧底面上创建圆环凸台。

73、 凸台的截面。

74、 凸台高度为1.5。

75、 在同一个平面上拉伸。

76、 草绘截面。

77、 第二个凸台的高度为1。

78、 在背部面上拉伸。

79、 草绘拉伸的截面。

80、 拉伸切除。

81、 同样的方式，创建拉伸特征。

82、 拉伸截面。

83、 拉伸切除。

84、 对两个拉伸切除的特征进行阵列。

85、 两次阵列后的结果。

86、 倒圆角。

87、 对倒圆角进行参照阵列。

88、 隐藏新建的基准平面。

89、 在【层树】下，保存隐藏后的状态。

90、 至此，风扇的叶片创建完毕。

风扇的叶片创建完毕了，接下来我们创建的是风扇的联轴器。
