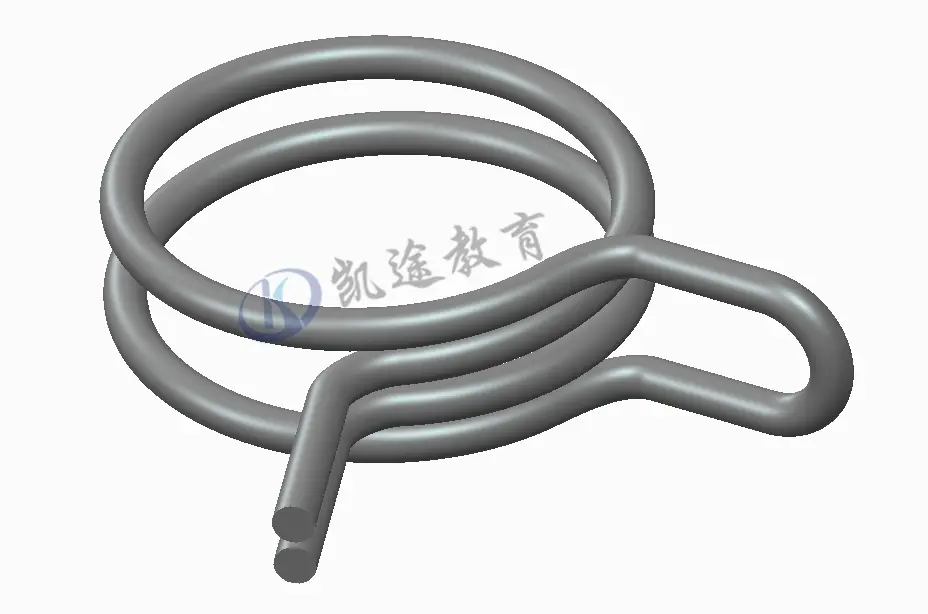

今天给大家讲解一款扭簧的绘制，效果图如下：
1、螺旋扫描曲面，截面和轨迹如下图所示，螺距为3mm
轨迹：
截面：
得到的螺旋曲面：
2、复制边线 得到交线

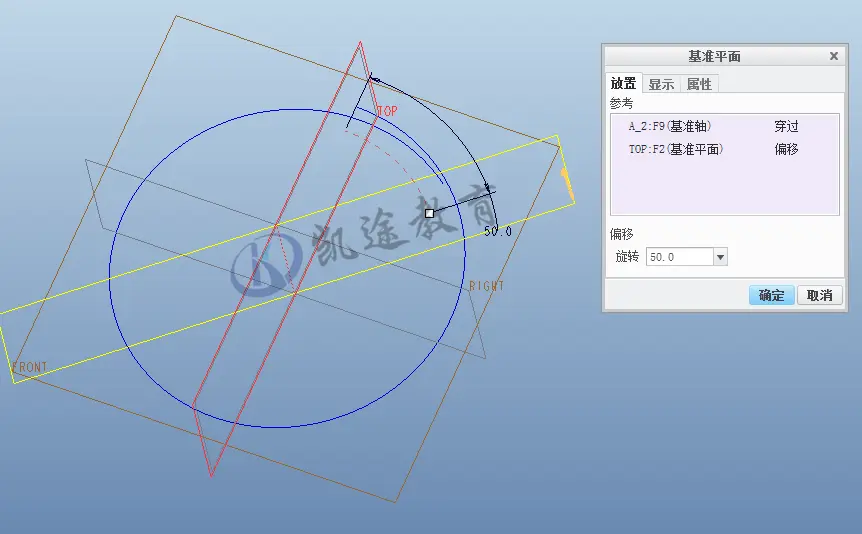

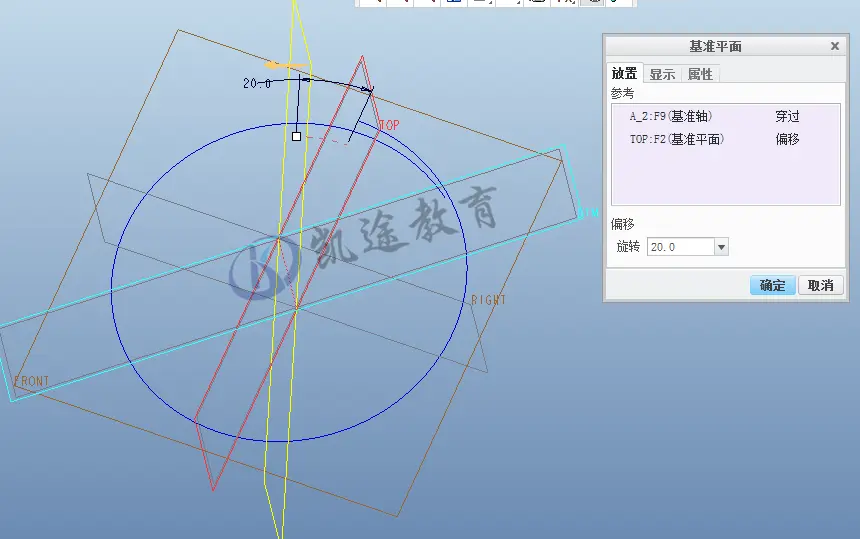

3、分别做两个基准平面，偏移中心平面50度和20度
4、在上一步的基准面上分别做如下草绘线
草绘线完成效果：
5、做空间曲线将线条连接，注意相切约束
6、镜像到对面

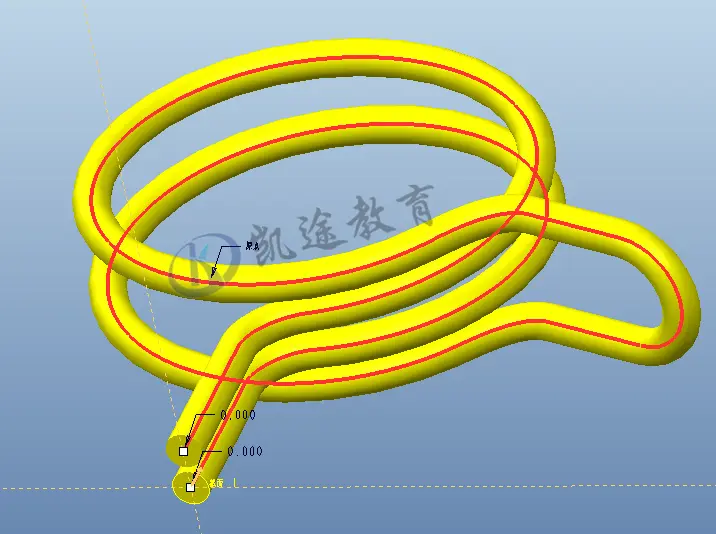

7、扫描得到弹簧，截面为直径3mm的圆
8、完成效果
