ProE/Creo风扇叶曲面造型教程

先看看效果：

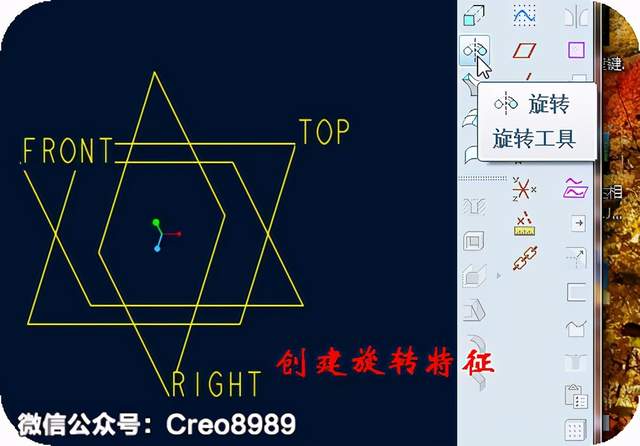

1、 创建旋转特征。

2、 选择旋转特征的放置面。

3、 绘制旋转的截面。

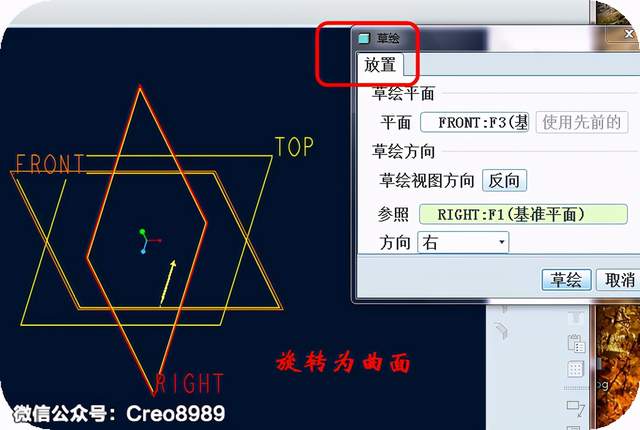

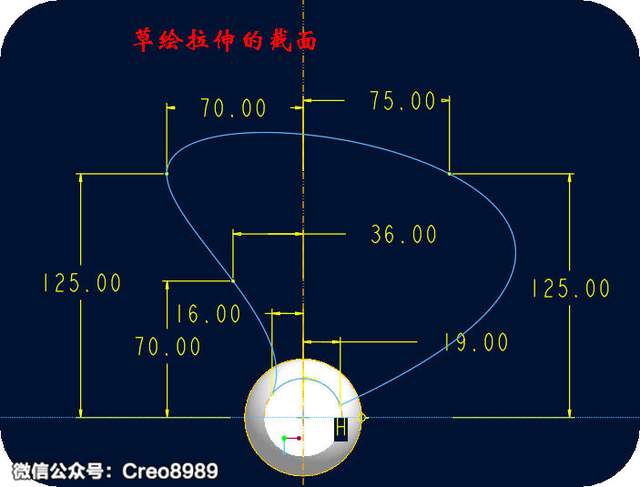

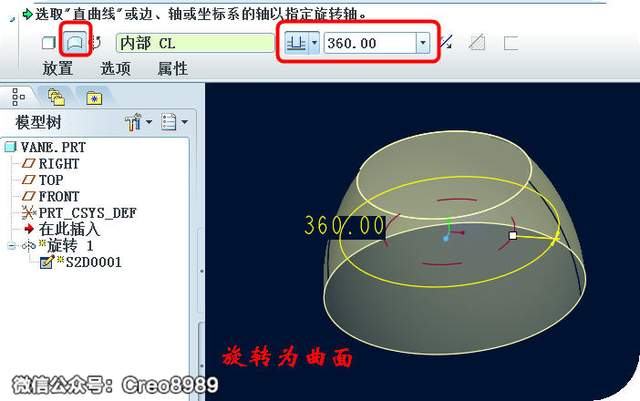

4、 旋转为曲面。

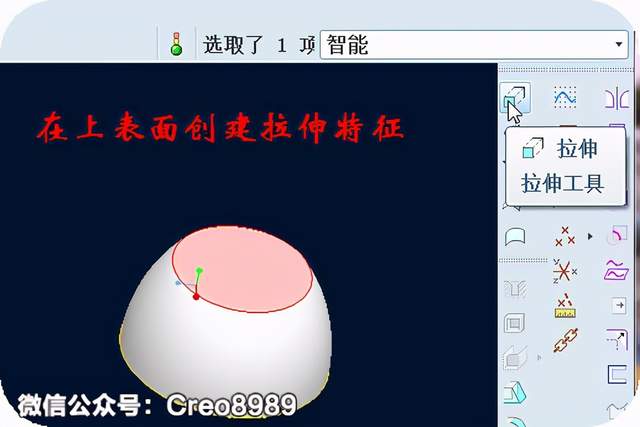

5、 创建拉伸特征。

6、 草绘拉伸截面.

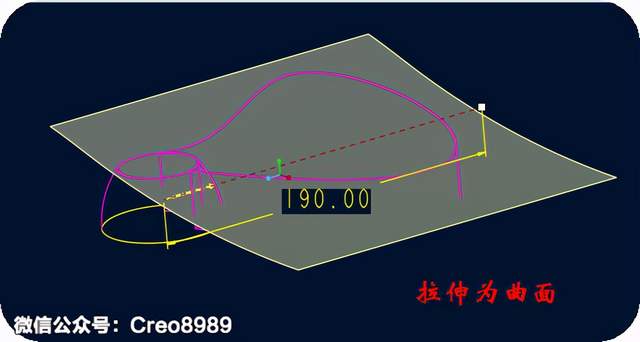

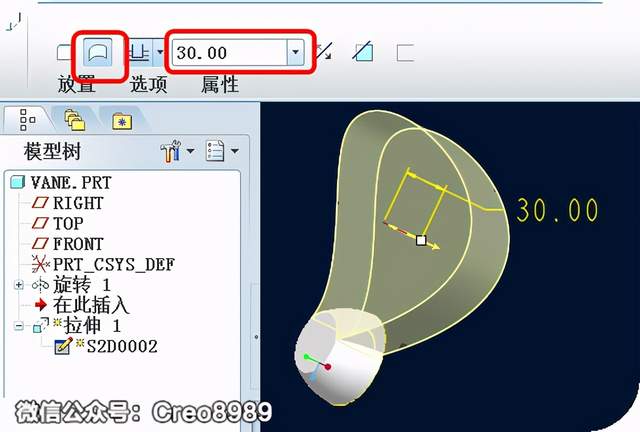

7、 拉伸为曲面并设置拉伸的高度。

8、 在Front面上创建拉伸特征。

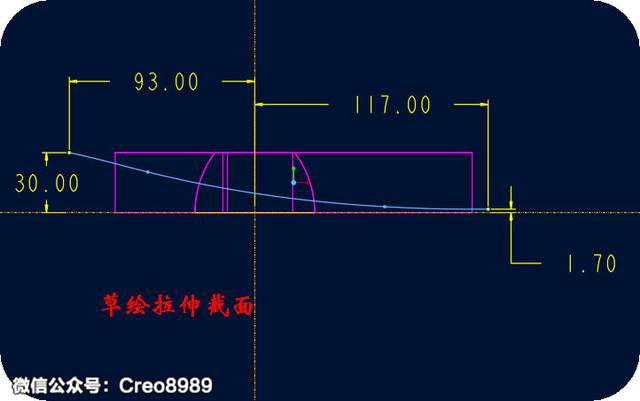

9、 草绘拉伸截面。

10、 拉伸曲面。

11、 拉伸之后的特征。

12、 点击上一步拉伸的曲面，执行偏移操作。

13、 标准偏移距离2。

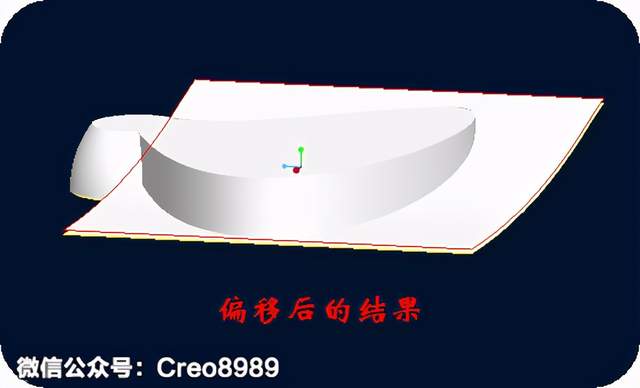

14、 偏移后的结果。

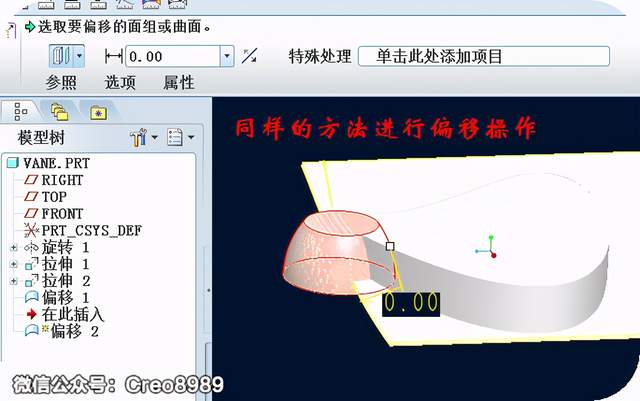

15、 采用同样的方法，对旋转的曲面进行偏移操作（其实，复制操作也是可以的）。

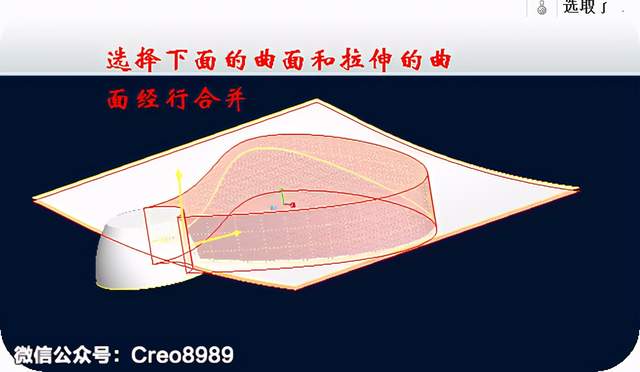

16、转原始的拉伸曲面进行合并。

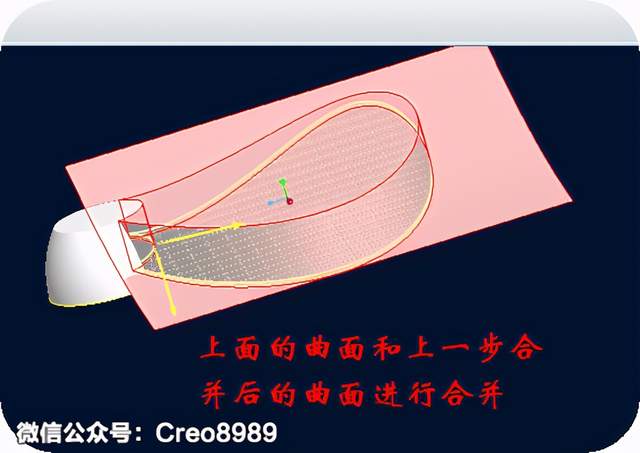

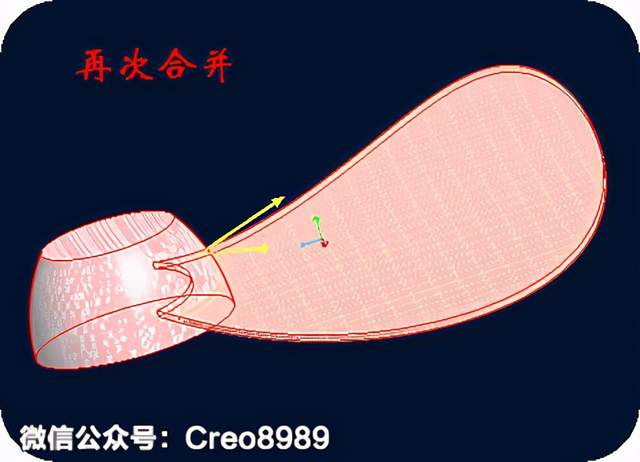

17、 然后对上面的曲面和合并后的曲面再经行合并。

18、 对第二次偏移的曲面和第二次合并后的曲面合并。

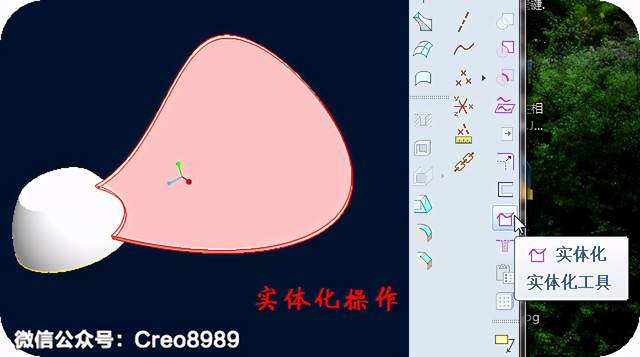

19、 实体化操作。

20、 对旋转的曲面执行加厚命令。

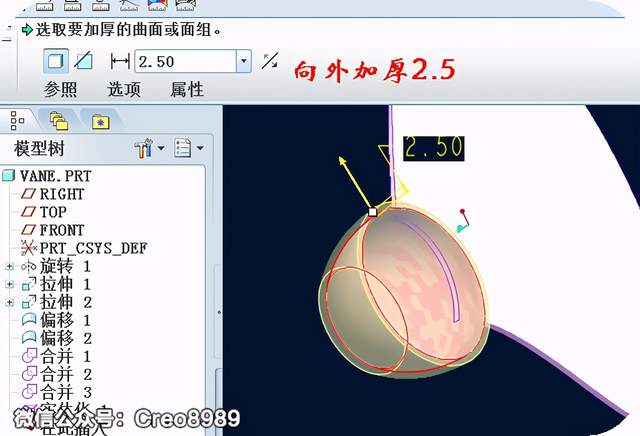

21、 向外加厚2.5。

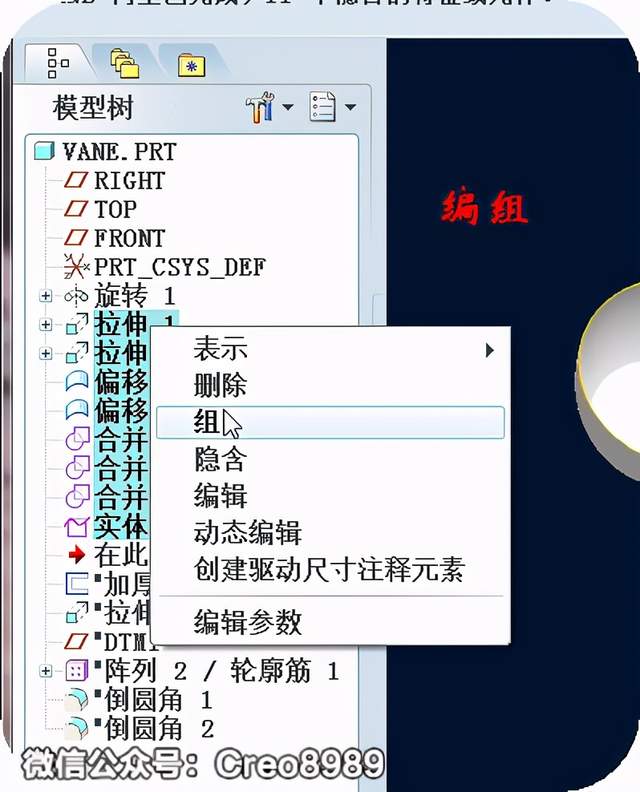

22、 按住shift键，点击“拉伸1”“实体化1”，对选中的特征编组。

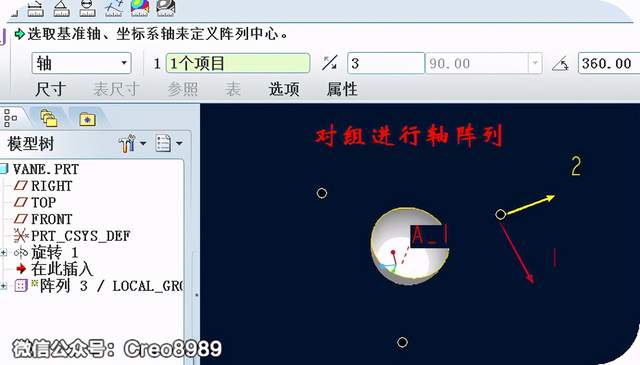

23、 对组经行阵列操作。

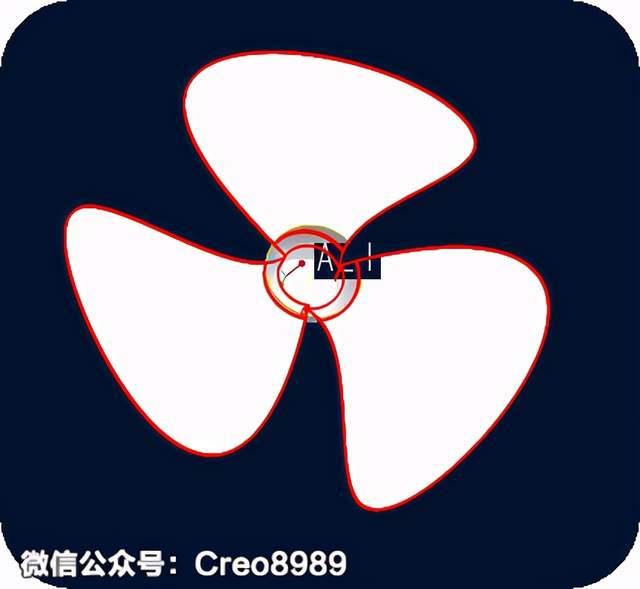

24、 阵列后的结果。

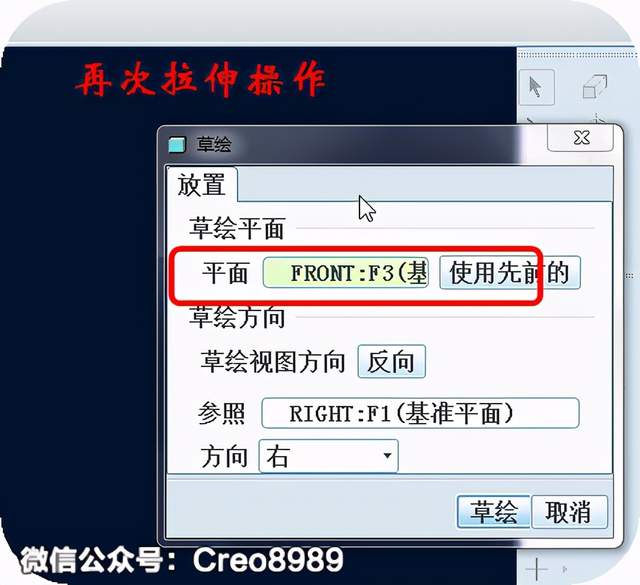

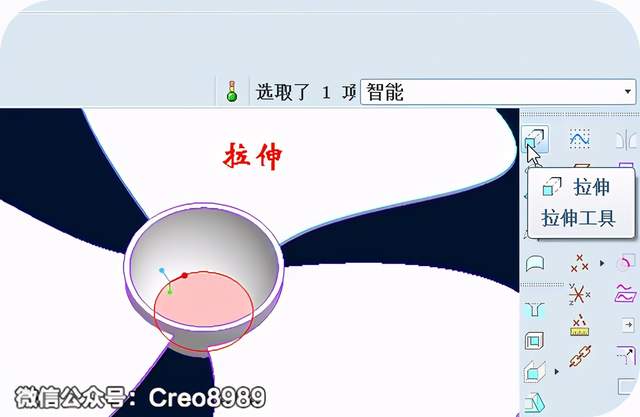

25、 再次创建拉伸特征。

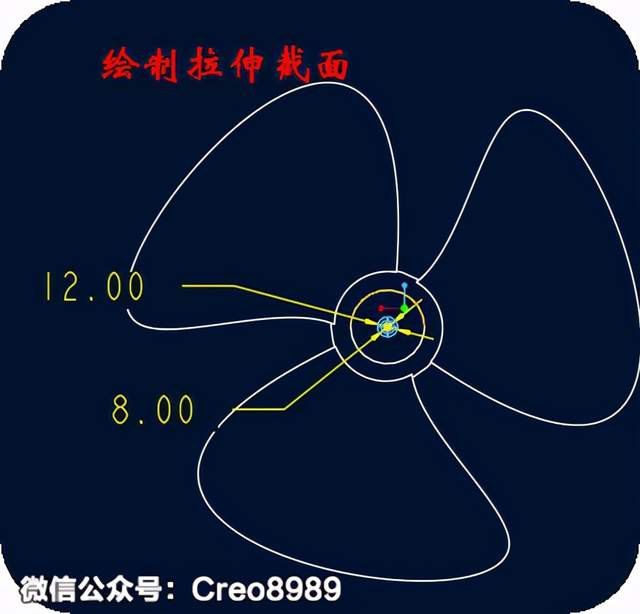

26、 草绘拉伸截面。

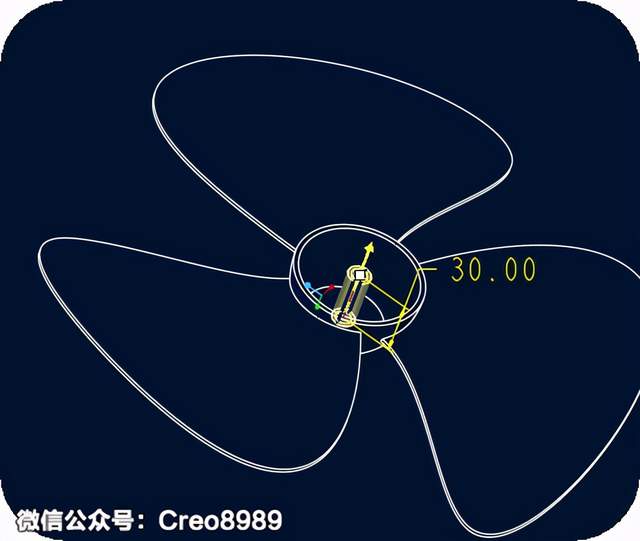

27、 拉伸高度30。

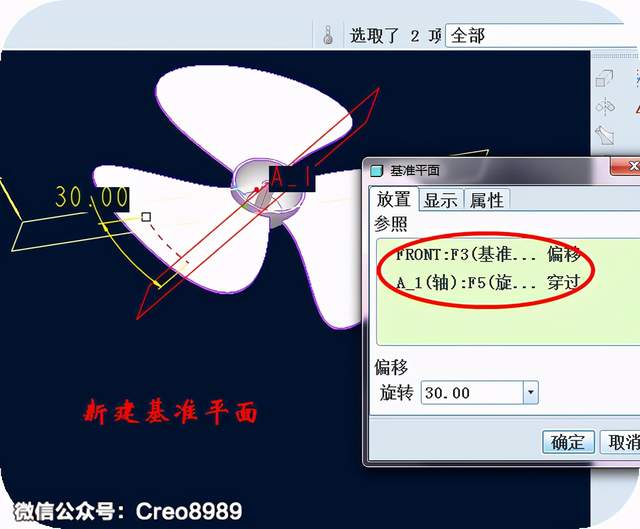

28、 新建基准平面特征。

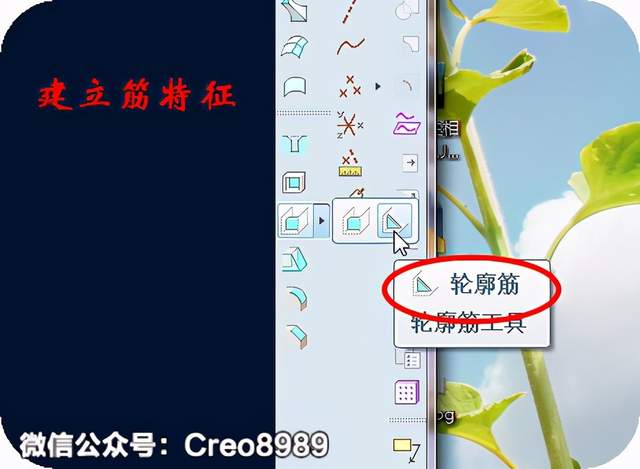

29、 创建筋特征。

30、 如图设置。

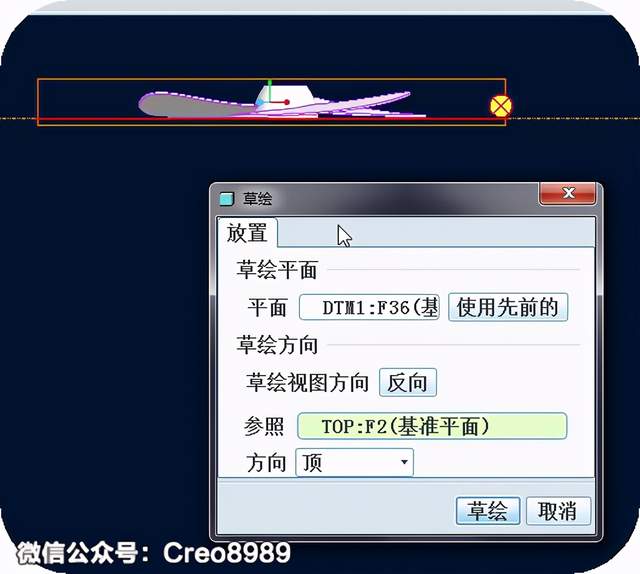

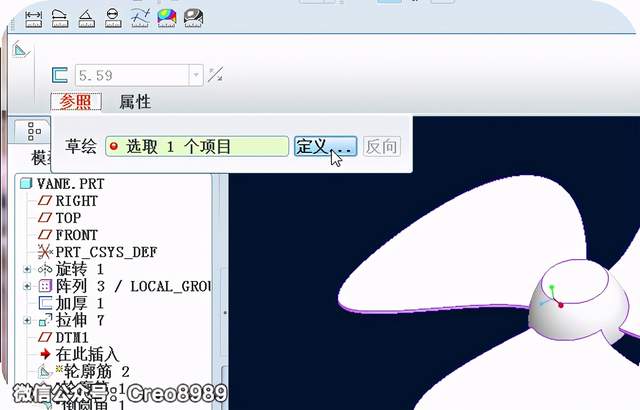

31、 旋转新建的基准平面为筋的草绘平面。

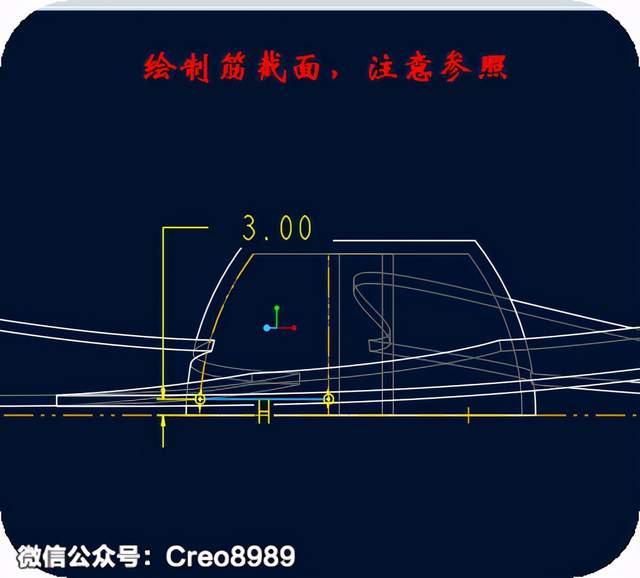

32、 选择参照，绘制筋截面。

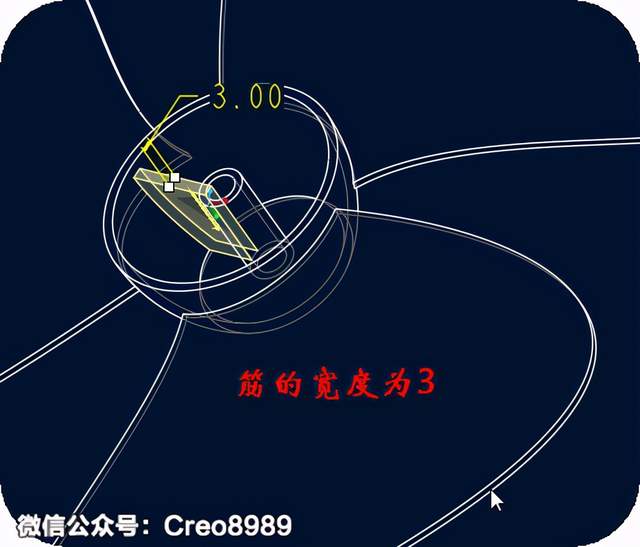

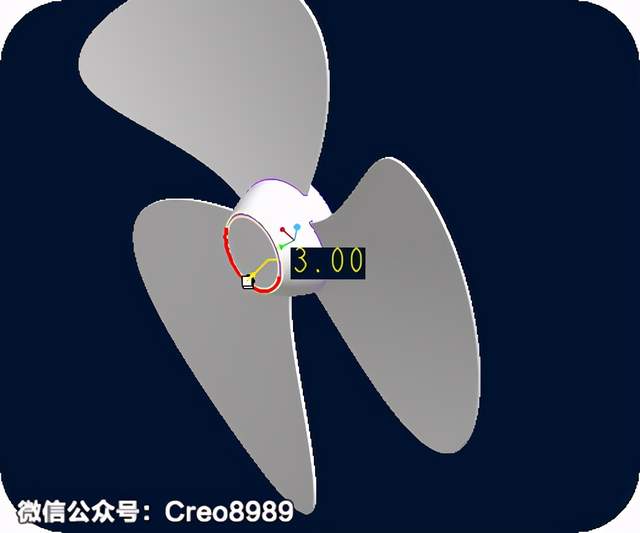

33、 设置筋的宽度为3。

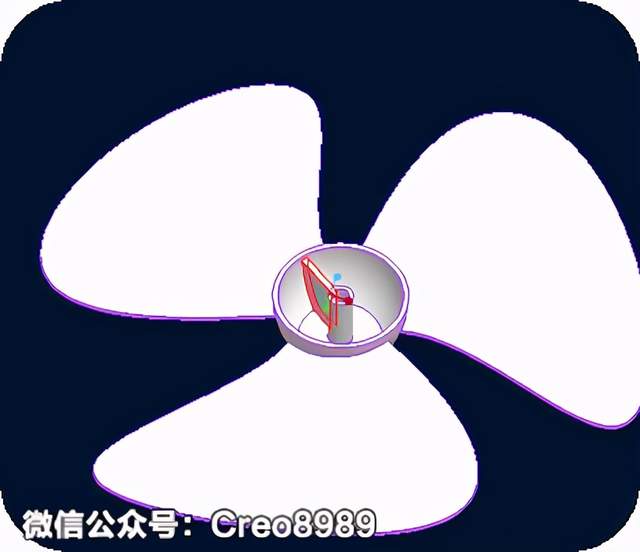

34、 筋创建完毕。

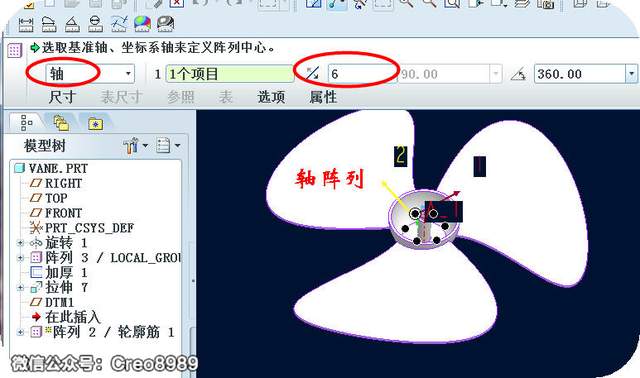

35、 对上一步创建好的筋进行阵列操作。

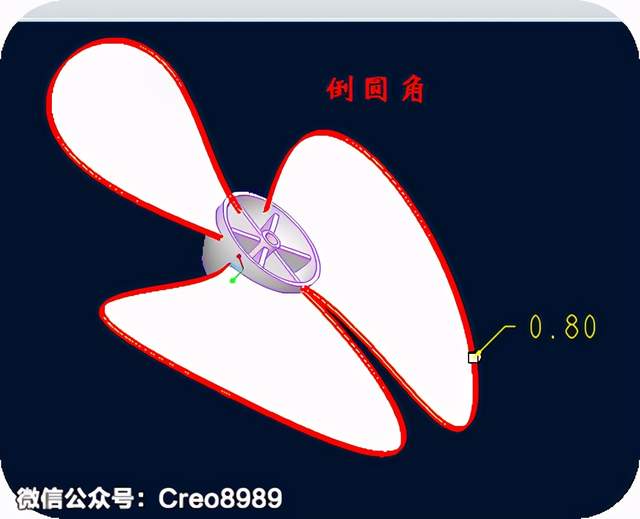

36、 创建倒圆角特征。

37、 对模型经行简单的渲染。

38、 至此，风扇叶模型创建完毕。
