接着上一节的内容,继续讲解电风扇叶片的创建过程。
效果如图：

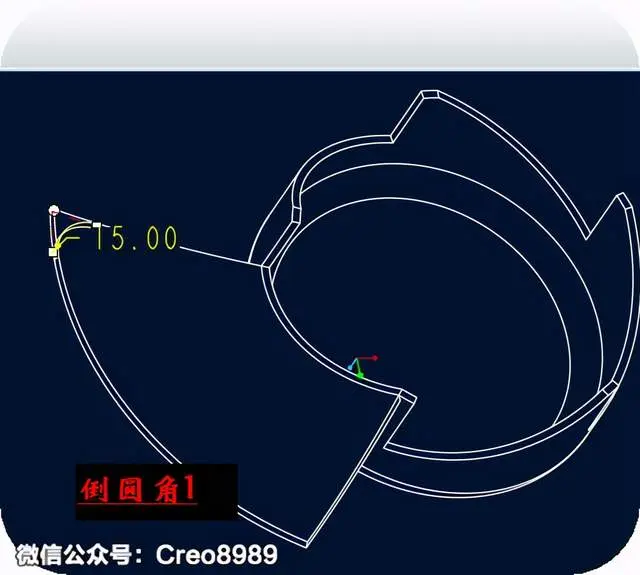

37、 对阵列后的特征倒圆角R15。

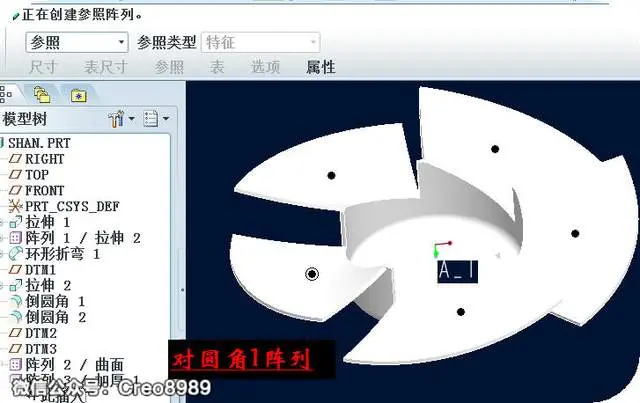

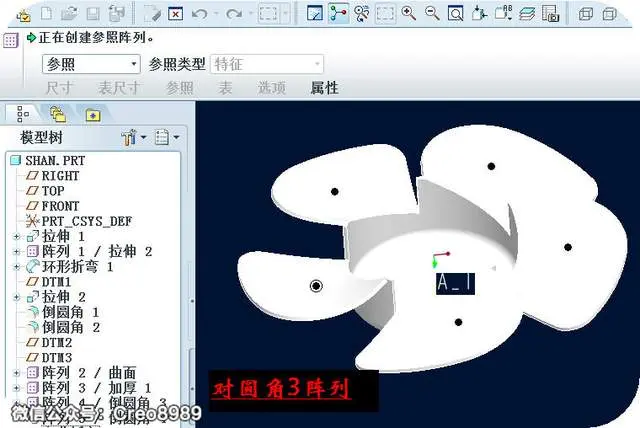

38、 对圆角进行阵列。

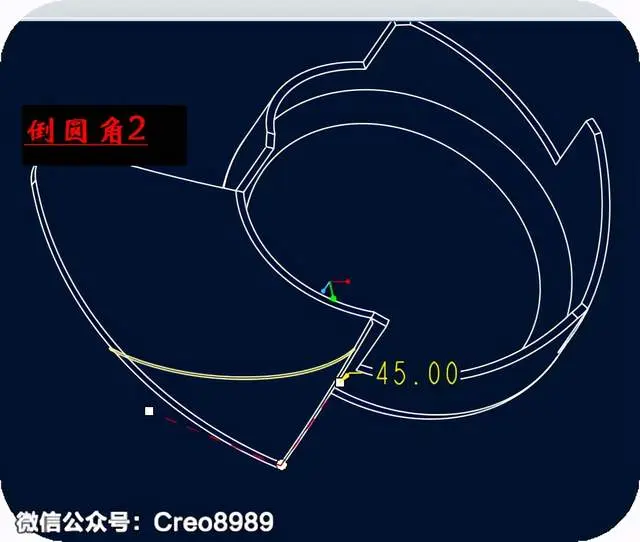

39、 倒圆角R45。

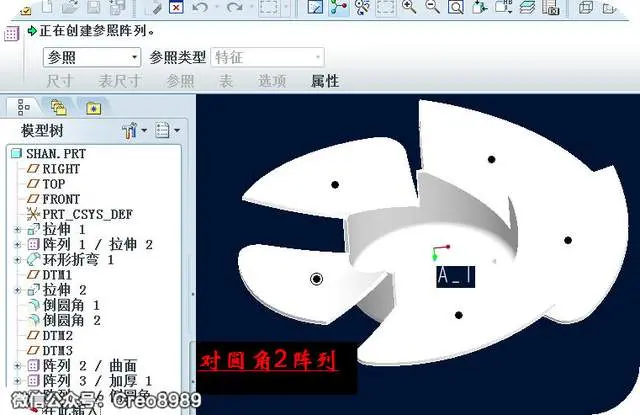

40、 同样对圆角进行阵列。
41、 再次创建倒圆角特征。
42、 重复阵列操作。

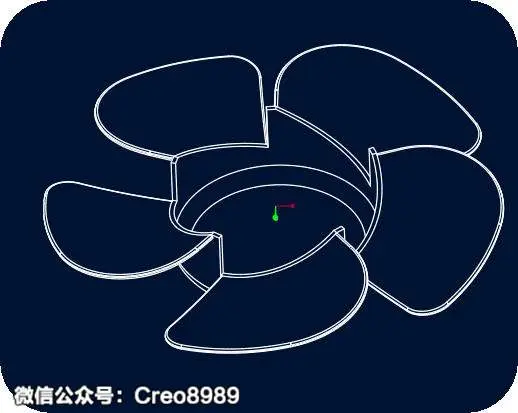

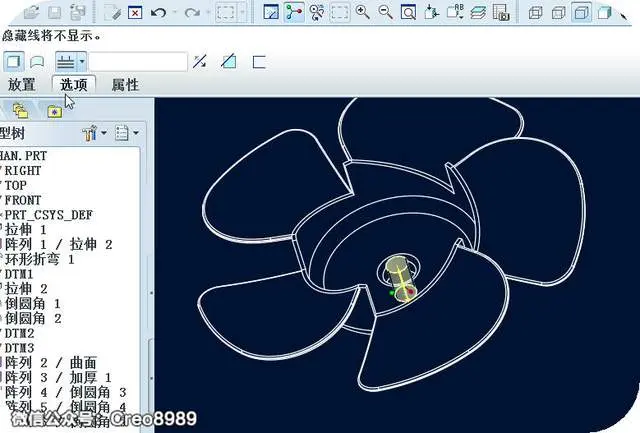

43、 得到阵列后的特征。

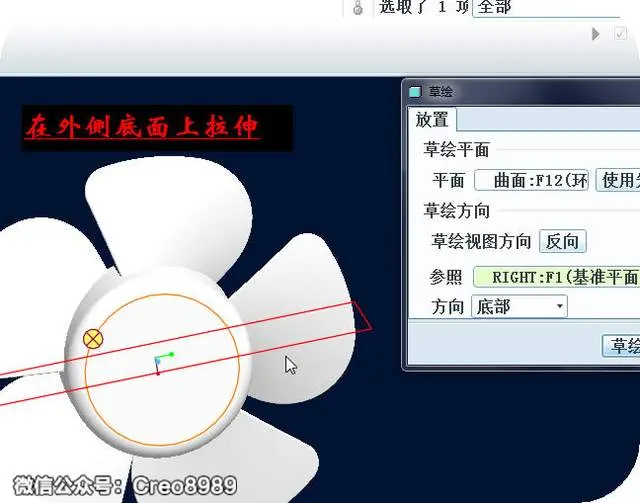

44、 在外侧的底面上拉伸。

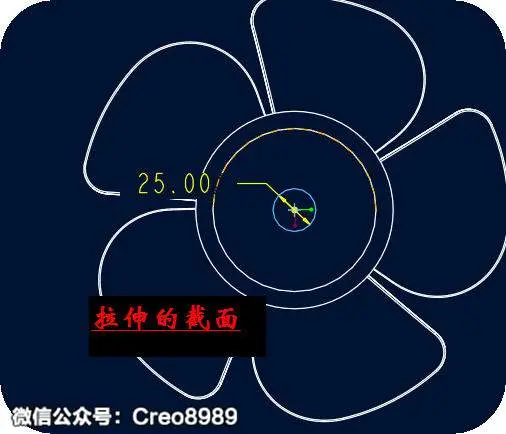

45、 截面为直径为25的圆。

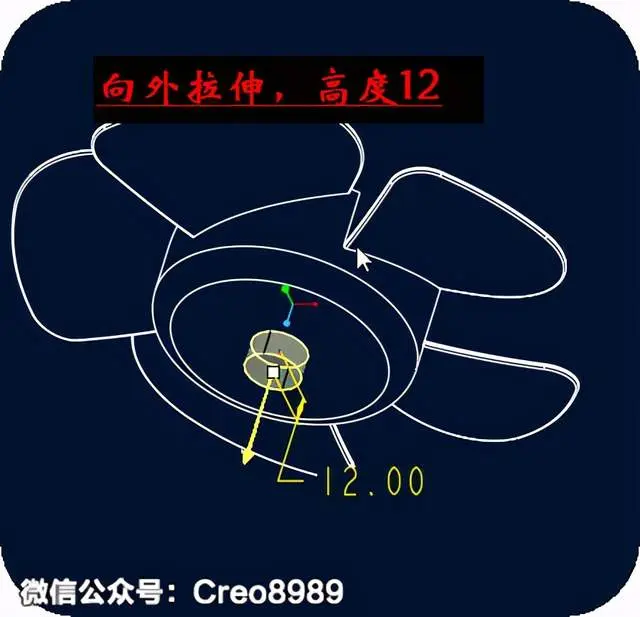

46、 拉伸高度为12，向外。

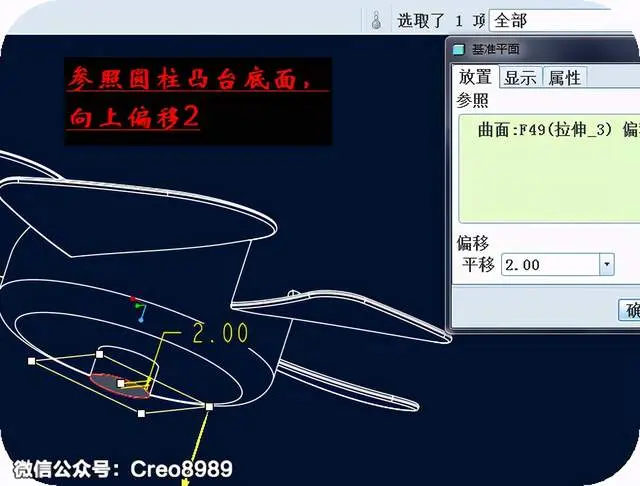

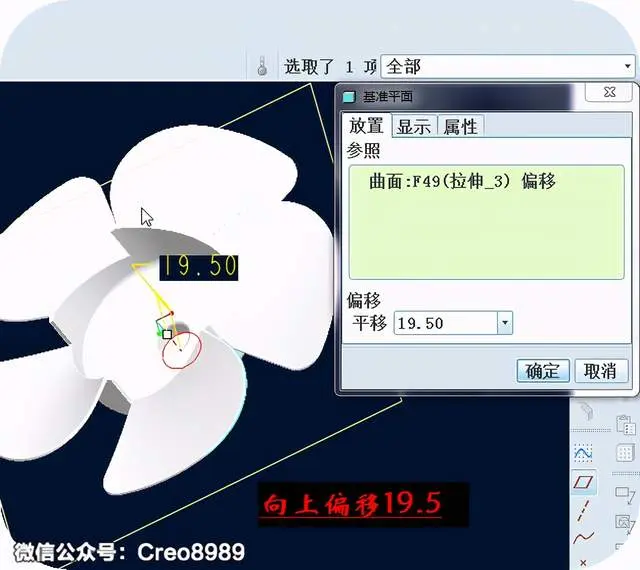

47、 创建基准平面。

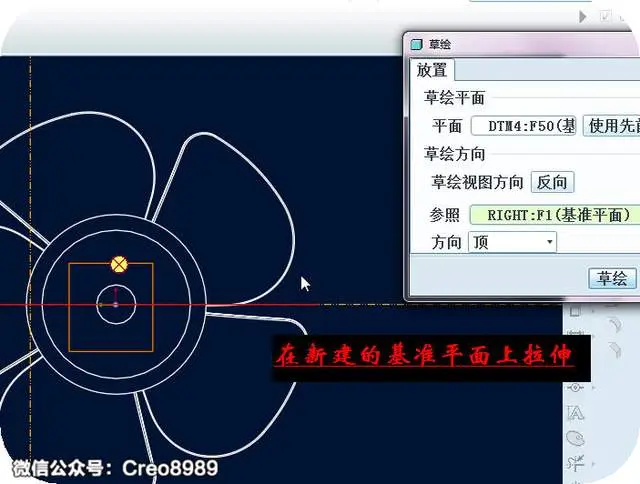

48、 在新建的基准面上拉伸。

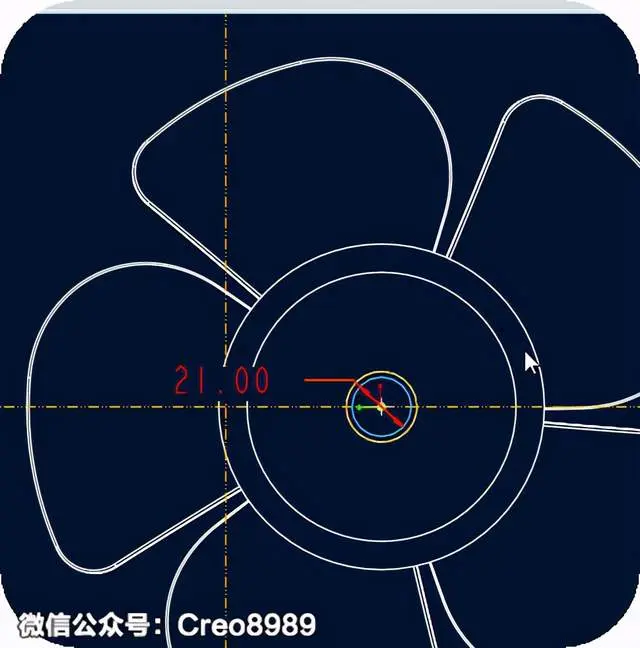

49、 草绘拉伸截面为直径为21的圆。

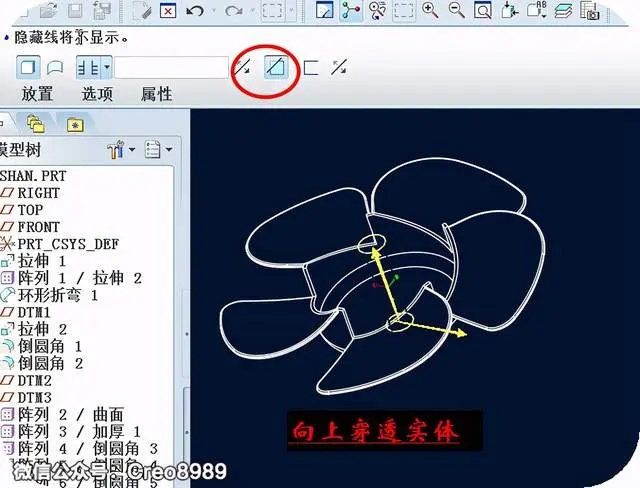

50、 拉伸切除实体。

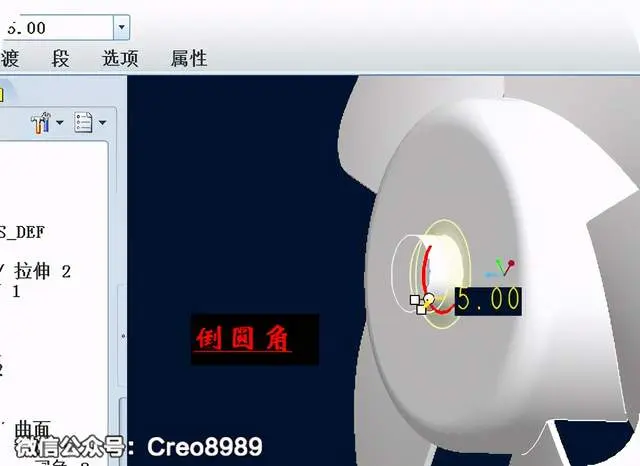

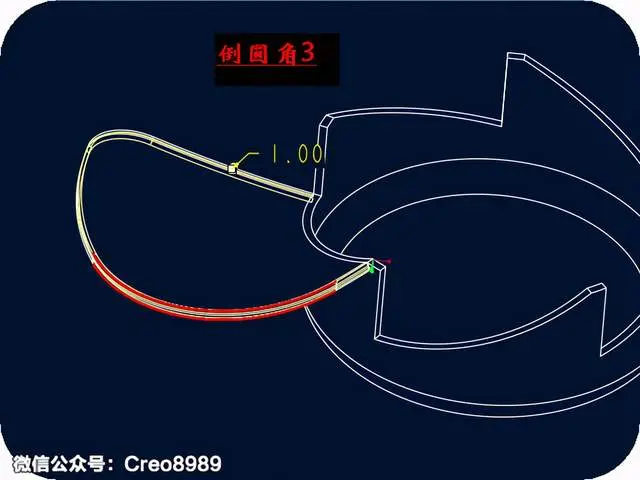

51、 创建倒圆角特征。
52、 再次倒圆角。
53、 参照凹槽底面，创建基准平面。

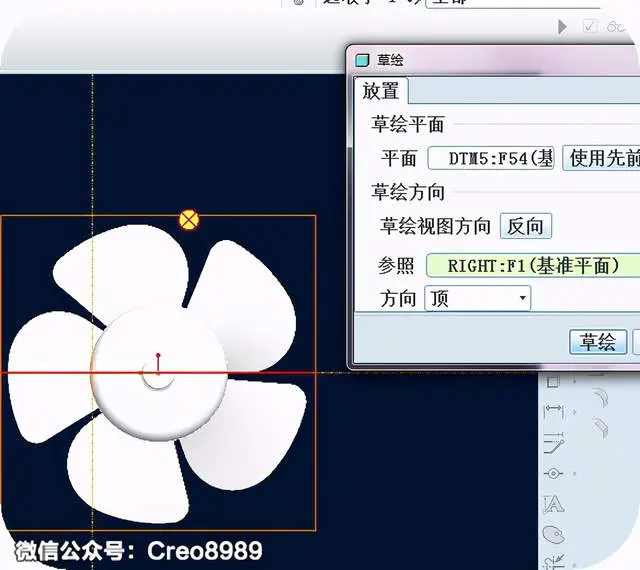

54、 在新建的基准面上创建拉伸特征。

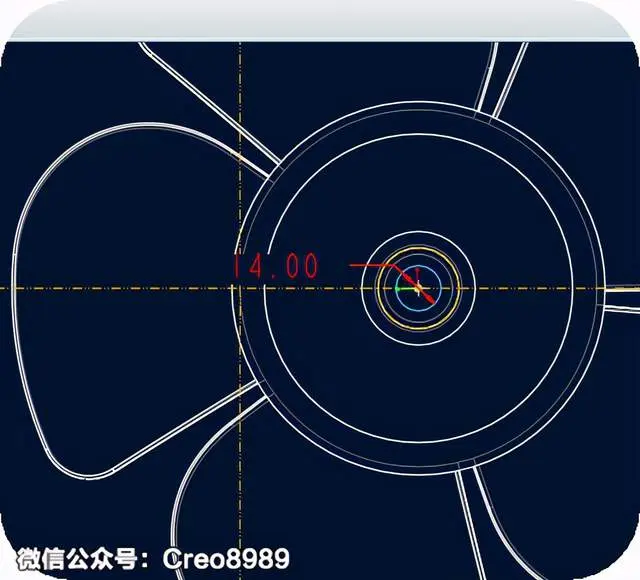

55、 草绘拉伸的截面。
56、 拉伸到下一截面。
57、 得到的凸台特征。

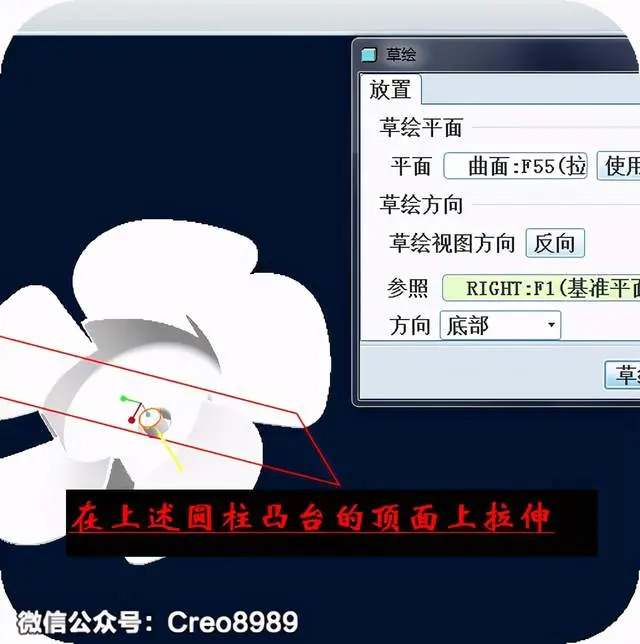

58、 在凸台的顶面上拉伸。

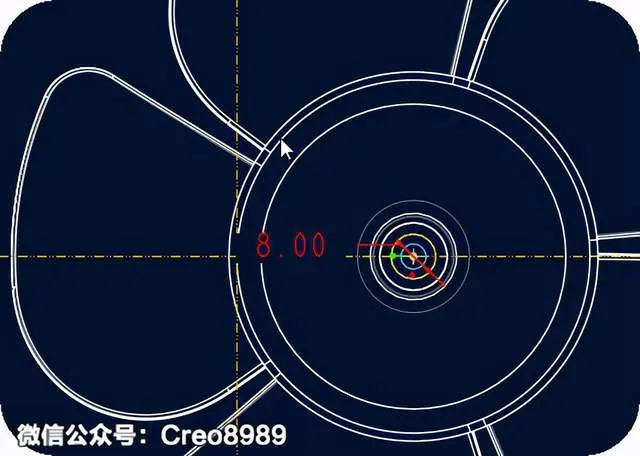

59、 草绘拉低的截面。

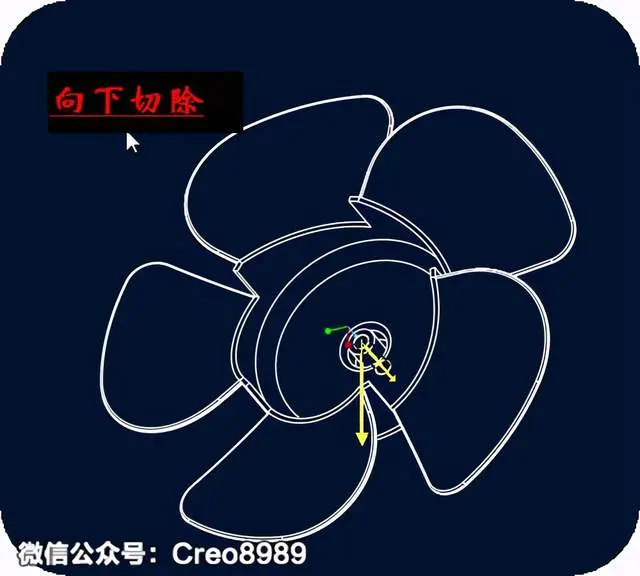

60、 向下切除。

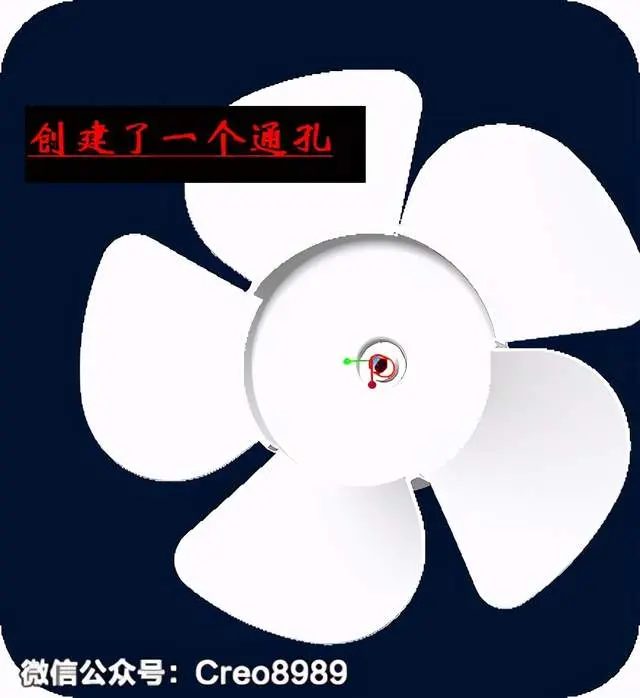

61、 切除后得到的通孔。
由于模型创建的比较详细，未完部分下节详讲……
