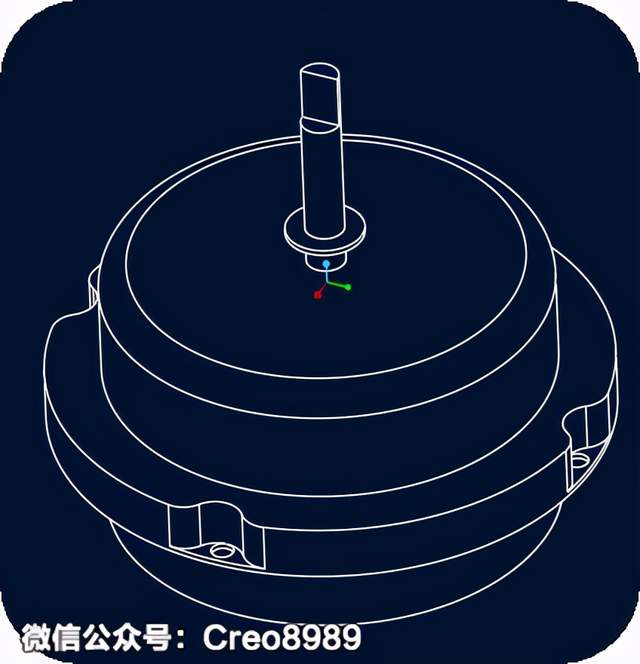

效果如图：

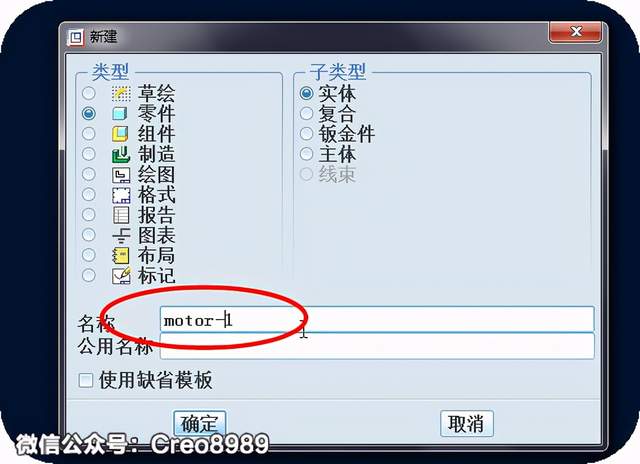

1、 新建零件“motor1”。
2、 选择模板为“mmns_part-solid”。

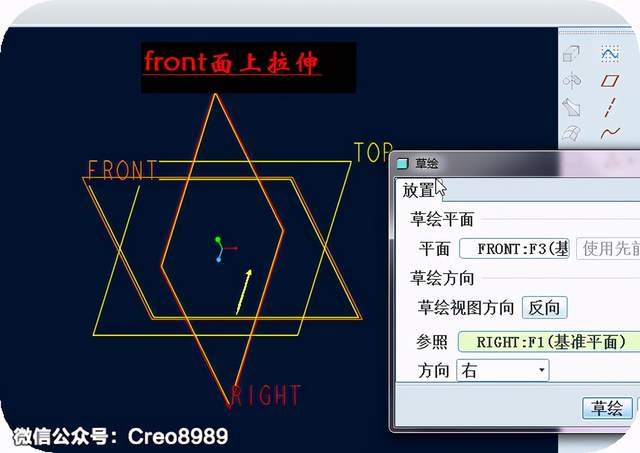

3、 在Front面上拉伸一个圆柱。
4、 草绘截面，圆柱的直径尺寸为80。

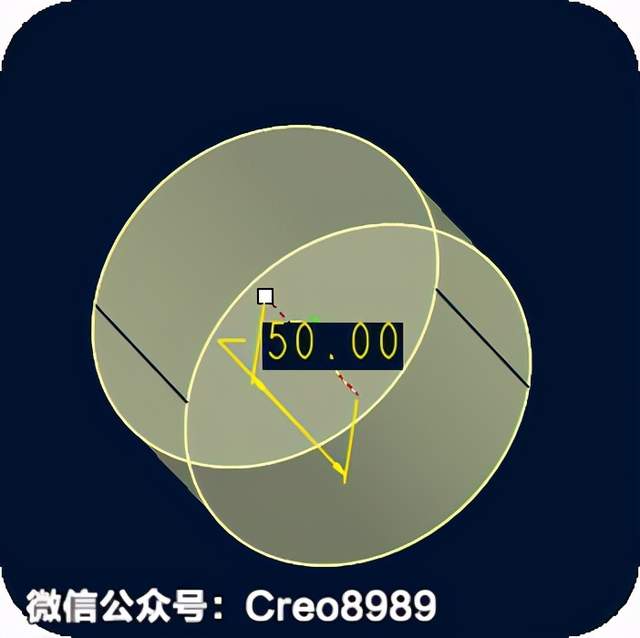

5、 拉伸的深度为50 。
6、 参照Front平面，创建一个新的基准平面。
7、 在新建的基准面上拉伸台阶。

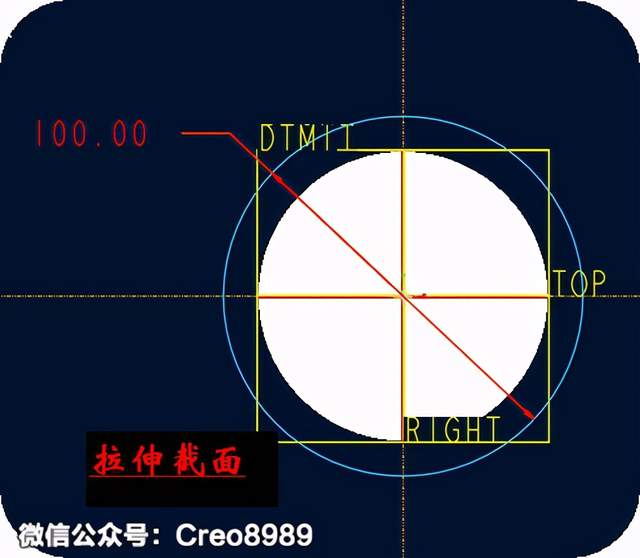

8、 草绘拉伸截面。

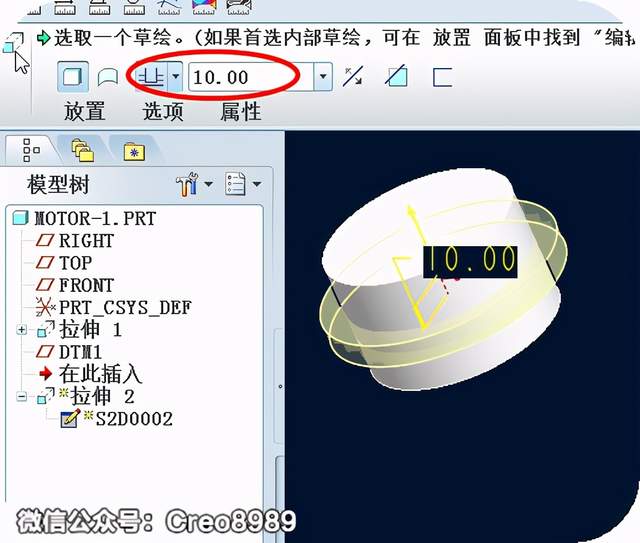

9、 台阶厚度为10 。
10、 在上一步创建的台阶上表面拉伸。
11、 草绘四个直径为10的圆为截面。
12、 拉伸切除，深度为9。

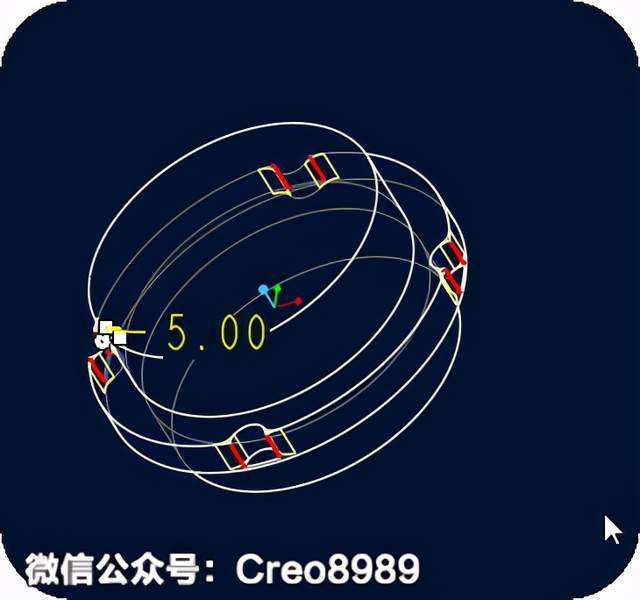

13、 在拉伸生成的棱边上倒圆角。
14、 在圆柱的上表面上拉伸创建一个圆柱杆。
15、 圆柱杆的直径为7。

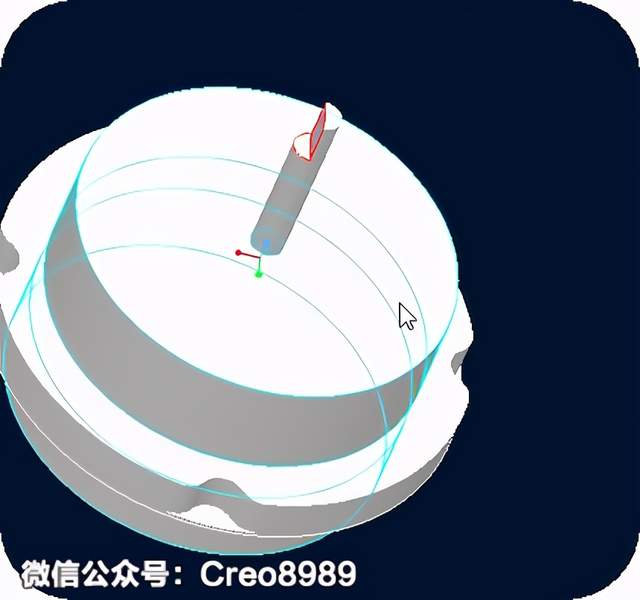

16、 在圆柱杆顶部拉伸。
17、 草绘拉伸截面，其实这里尺寸随意，只要能切除即可。
18、 向下切除10 个距离。
19、 切除后得到的结果。
20、 参照圆柱的上表面，创建基准平面。

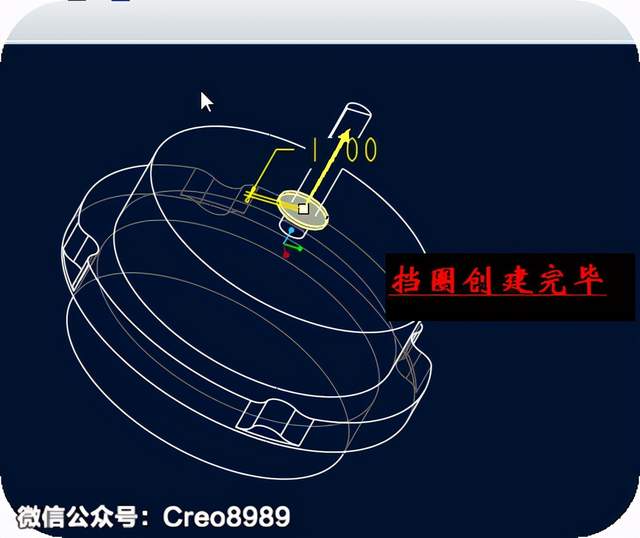

21、 在上一步创建的基准平面上创建挡圈。
22、 挡圈的尺寸如下。
23、 挡圈的 厚度为10 。
24、 拉伸创建通孔。
25、 孔的直径尺寸。
26、 向下切除，得到一个通孔。
27、 阵列得到四个通孔。

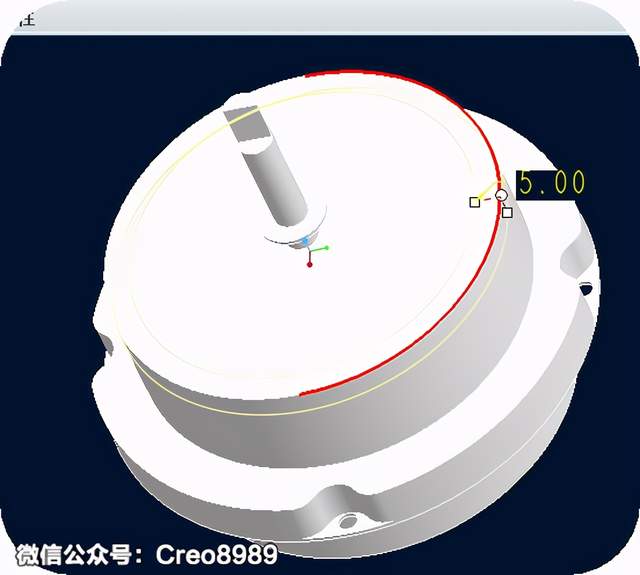

28、 倒圆角。
29、 至此，风扇的电机1创建完毕。
