在creo建模过程中样条线命令在初期用的不是特别多,但是在后期曲面建模中是比较常用的,它可变性比较大.但是我们初期要对它有个了解还有懂得一些基本操作.

一. 样条线命令的打开

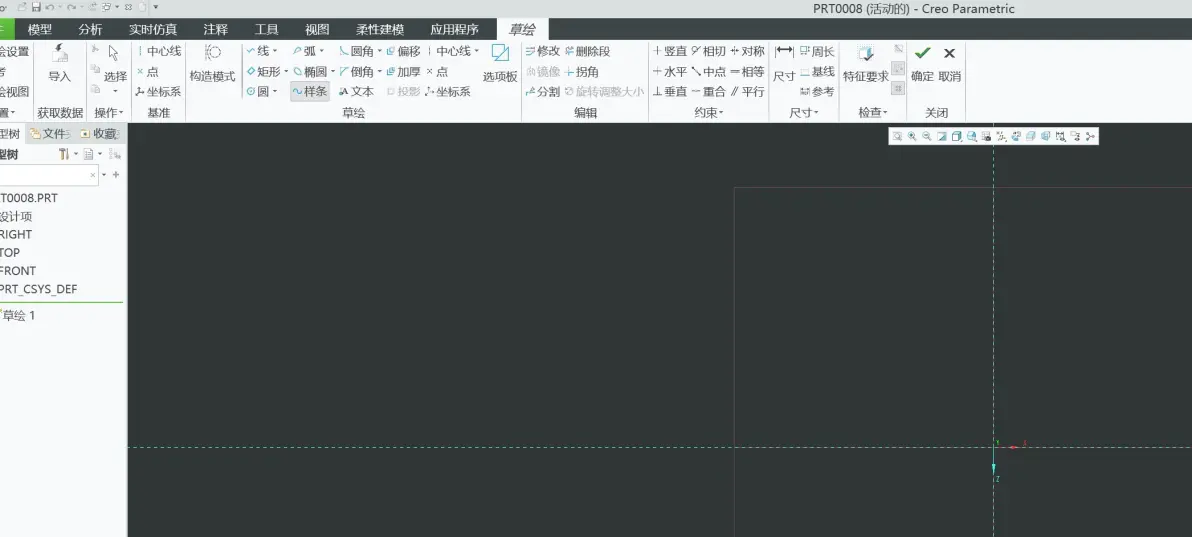

进入草绘命界面左上角常用命令栏中有样条线命令 左键点击就可以直接在草绘界面直接进行样条线命令操作.

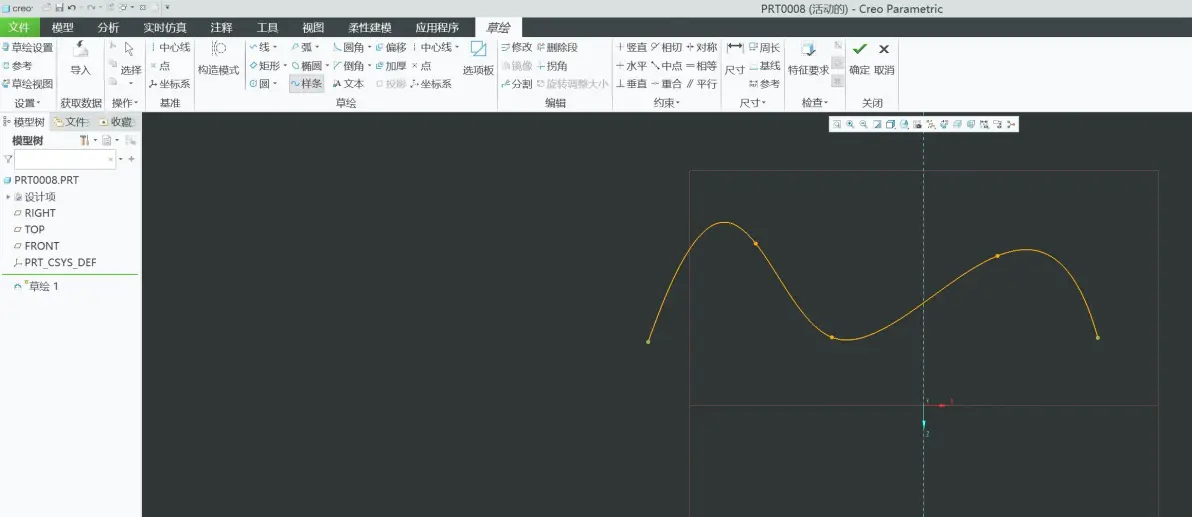

样条线是可以通过点框架实现各种不规则图形轮廓的构建的命令,在草绘界面可以看到选中命令鼠标在草绘界面点开始,点第二个点的时候移动鼠标就会出现曲线变化,类推可以左键点击各种点在任何方向实现你想要的图形大概轮廓.

二. 样条线命令的结束

绘出大概想要的图形后,单机中键最后一个点结束,再次单机中键样条线命令完全结束,或者可以点击左上角选择或者直接选中别的命令样条线命令也可以实现结束.

三. 怎样调整样条线可以让绘制的图形跟精确

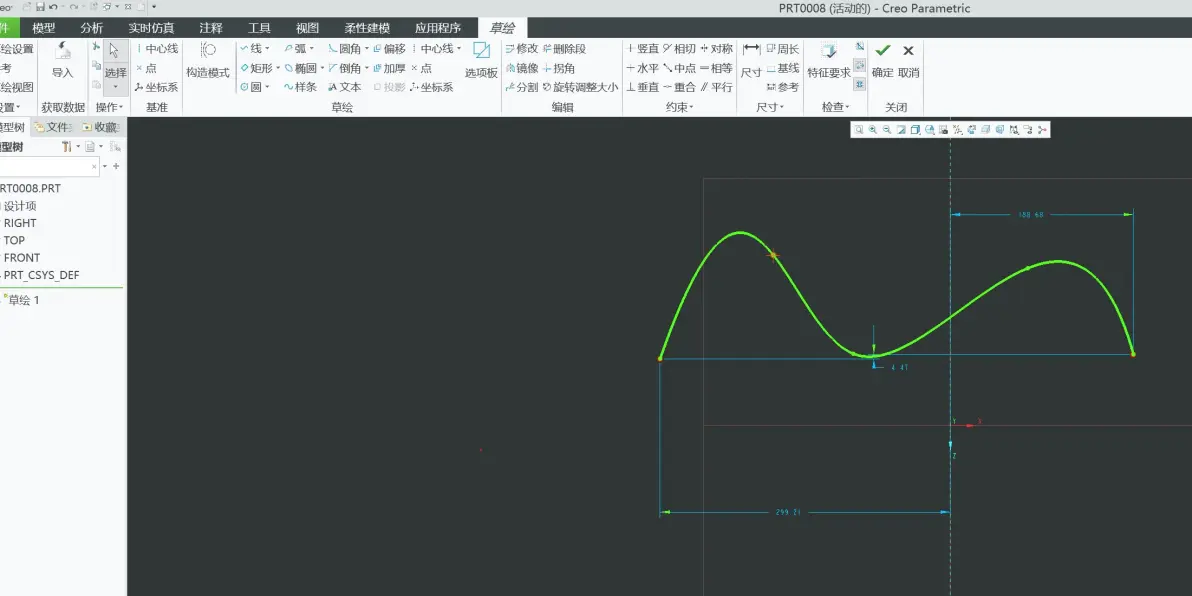

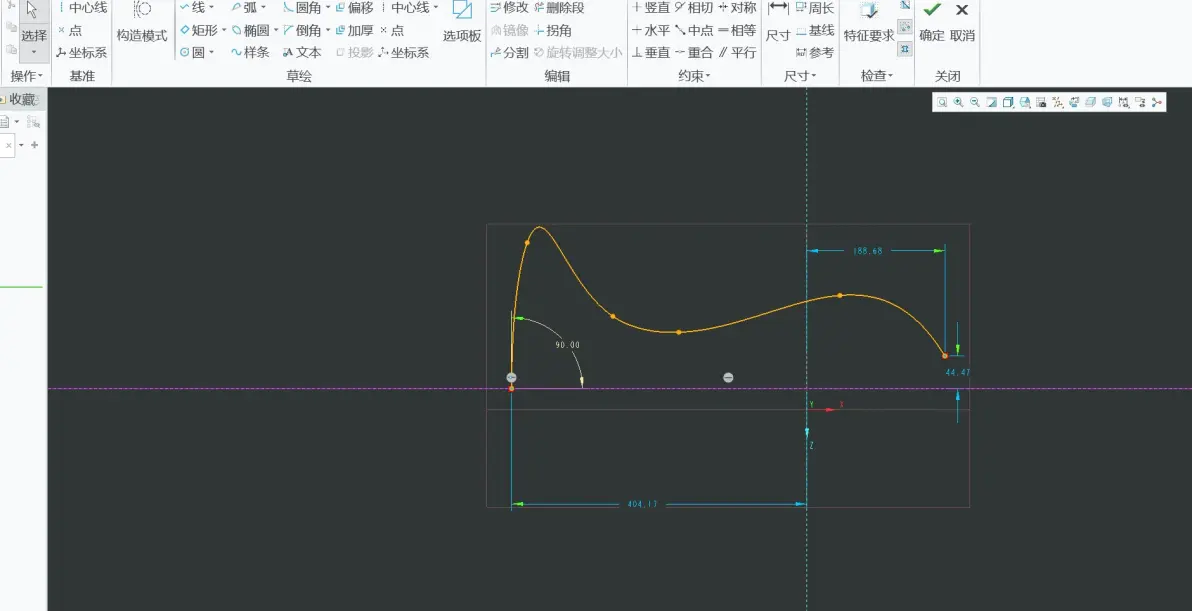

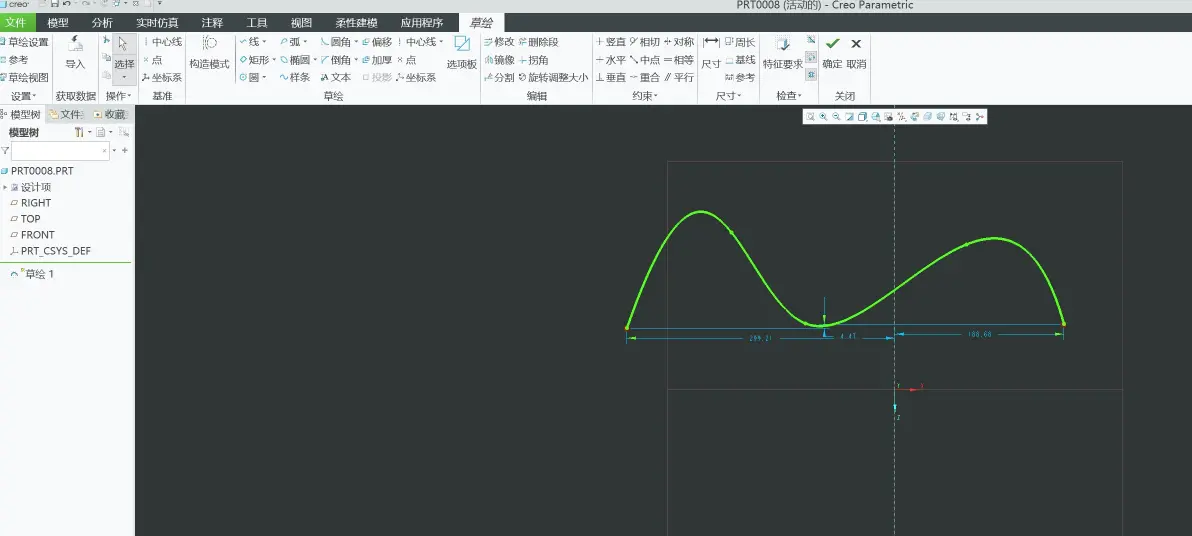

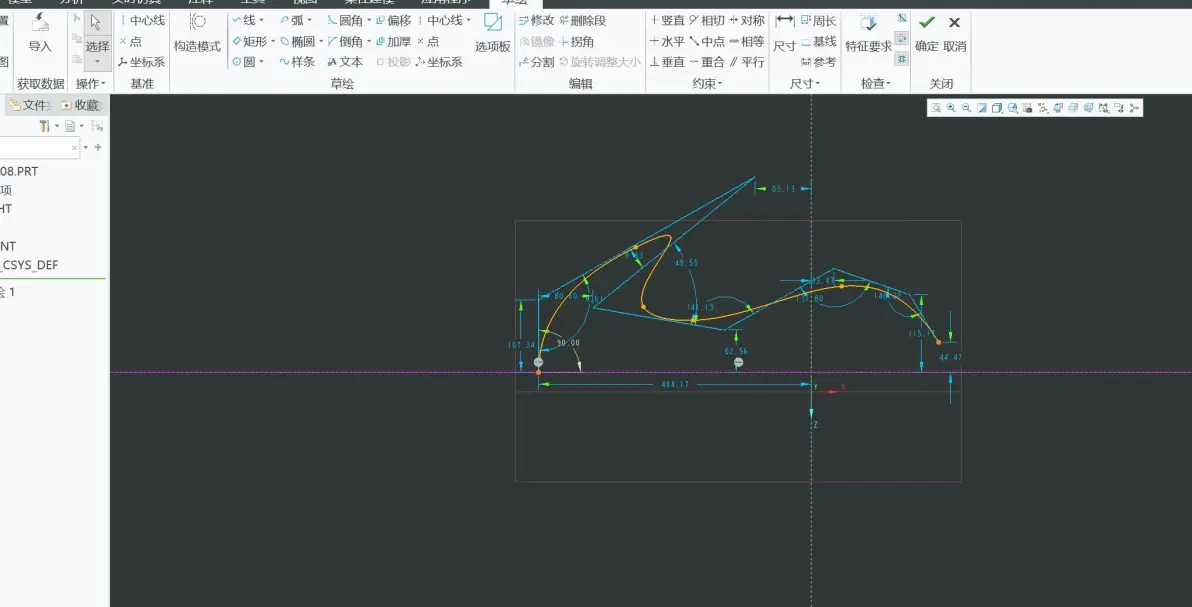

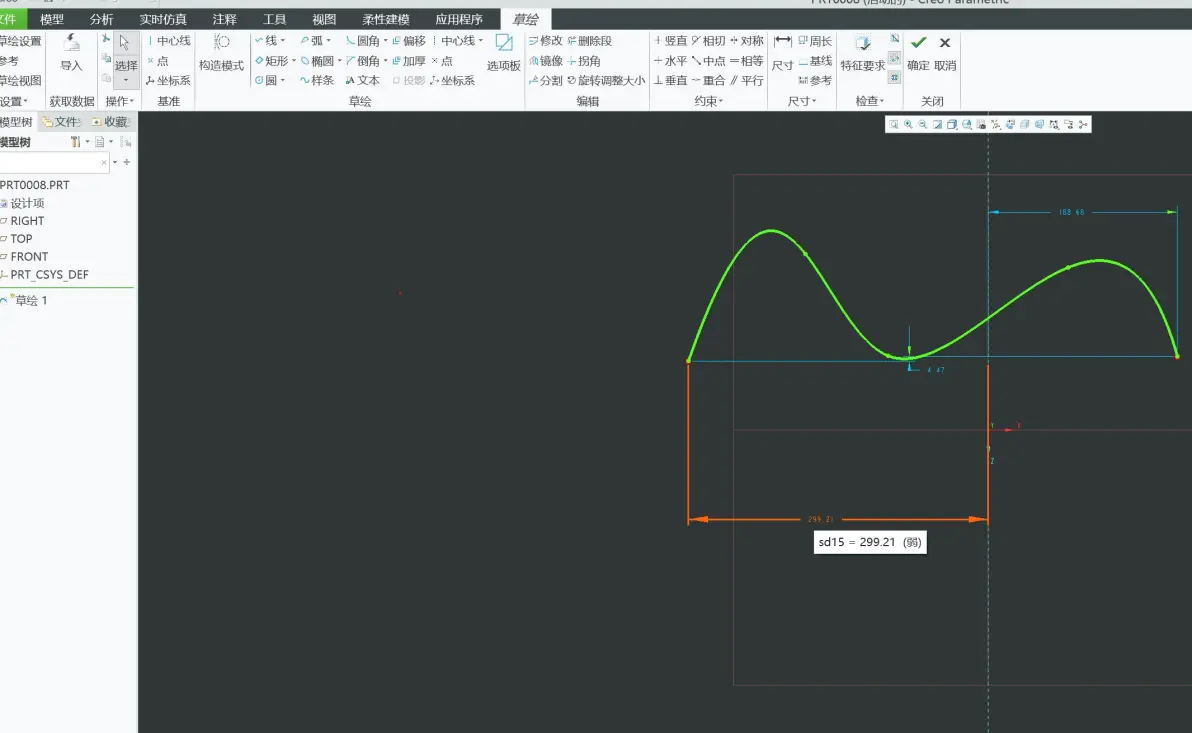

1.可以对做好的样条线进行标注尺寸,直接对尺寸进行修改.但是因为样条线是不规则线所以基本不用调节尺寸来修改样条线.

2.样条线是通过点轮廓构建的可以直接选中样条线上的点对样条线进行修改.如果开始建立的点不多很难对样条线进行更精确的修改.

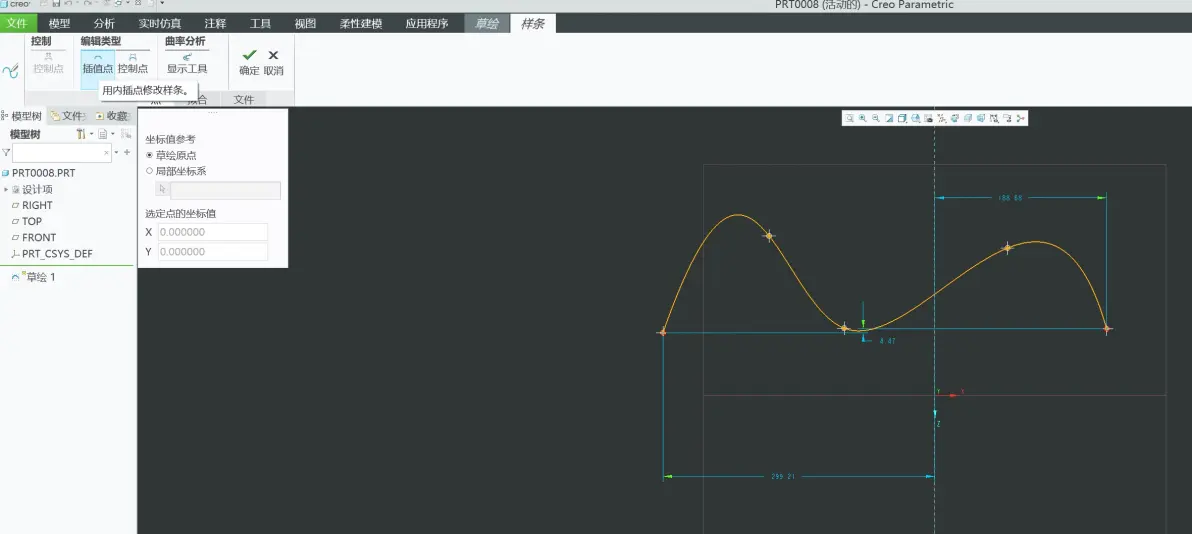

3.常用的更精确的修改方式鼠标放在样条线上 双击左键点击样条线弹出对样条线修改的编辑样条线对话框.

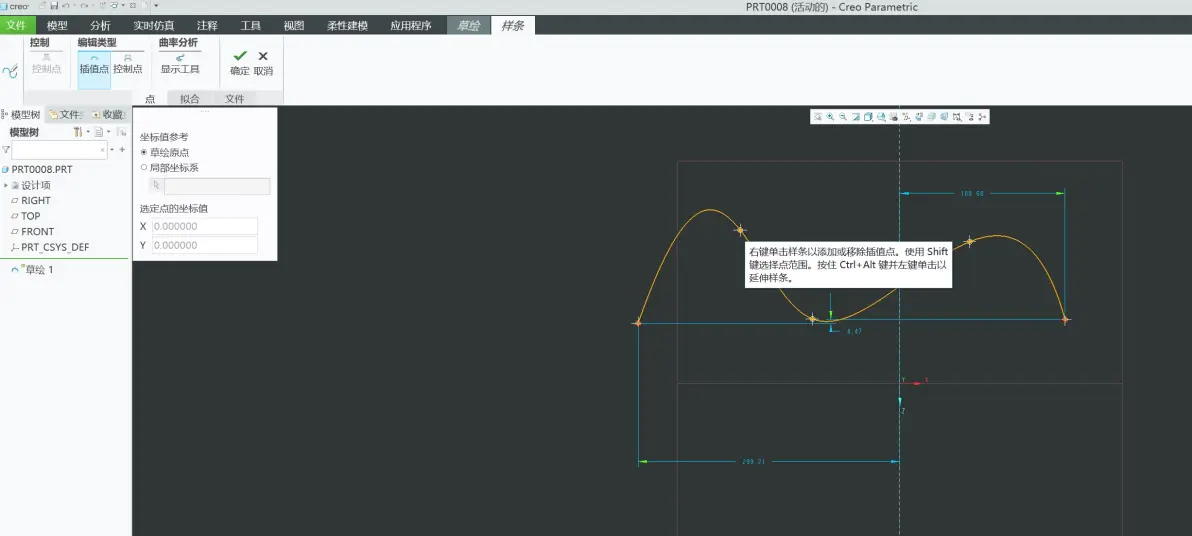

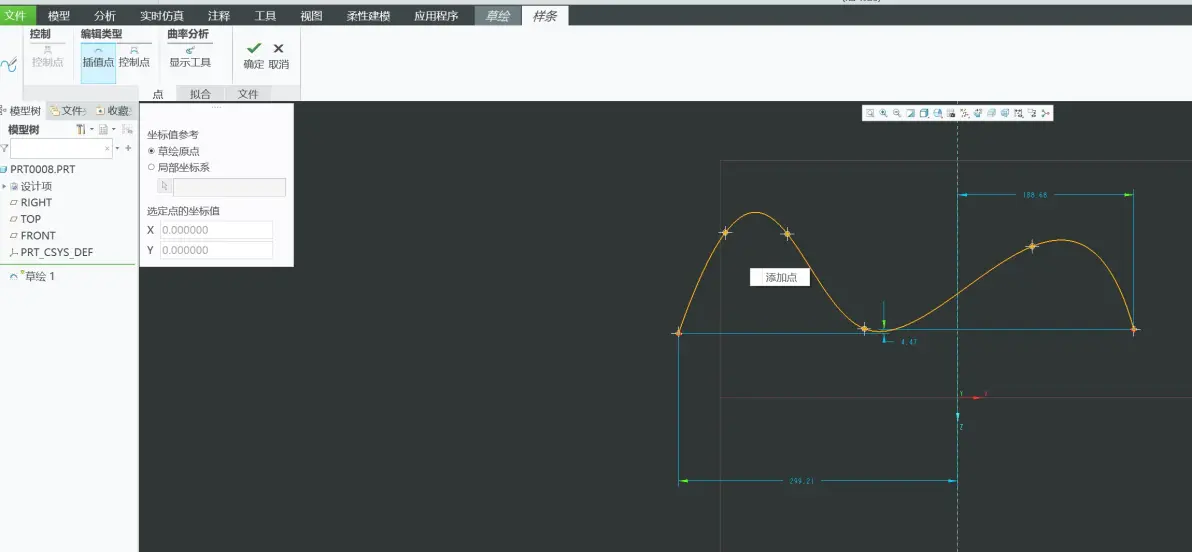

编辑样条线命令框中插入点,可以点击命令对样条线进行加需要的特殊点.选中插入点在样条上右键点击 再次点击左键就可以直接插入需要的点

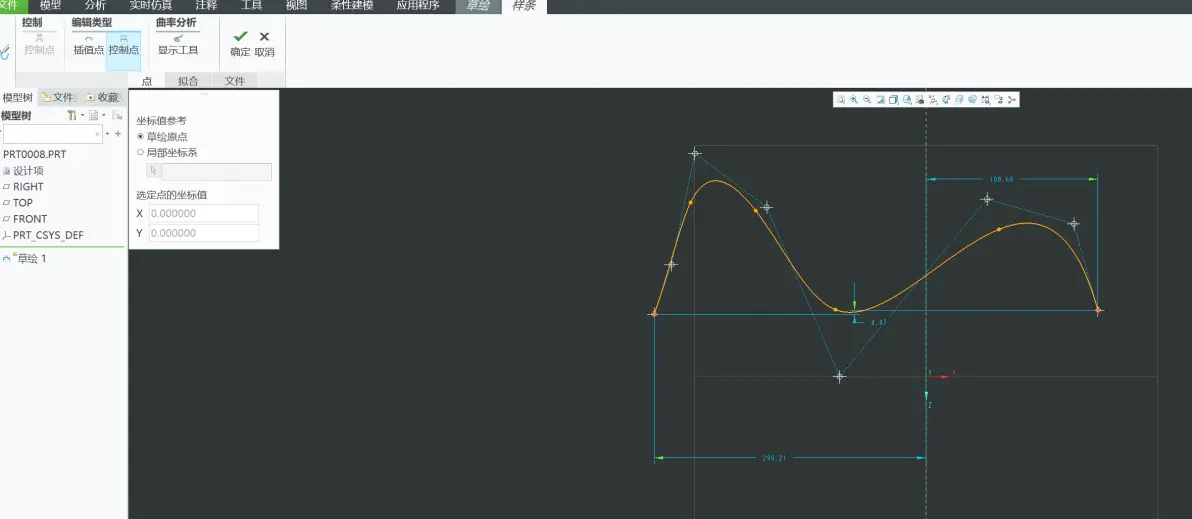

编辑样条线命令中的控制点,可以通过辅助线框移动辅助线框上的点最样条线进行精确修改.

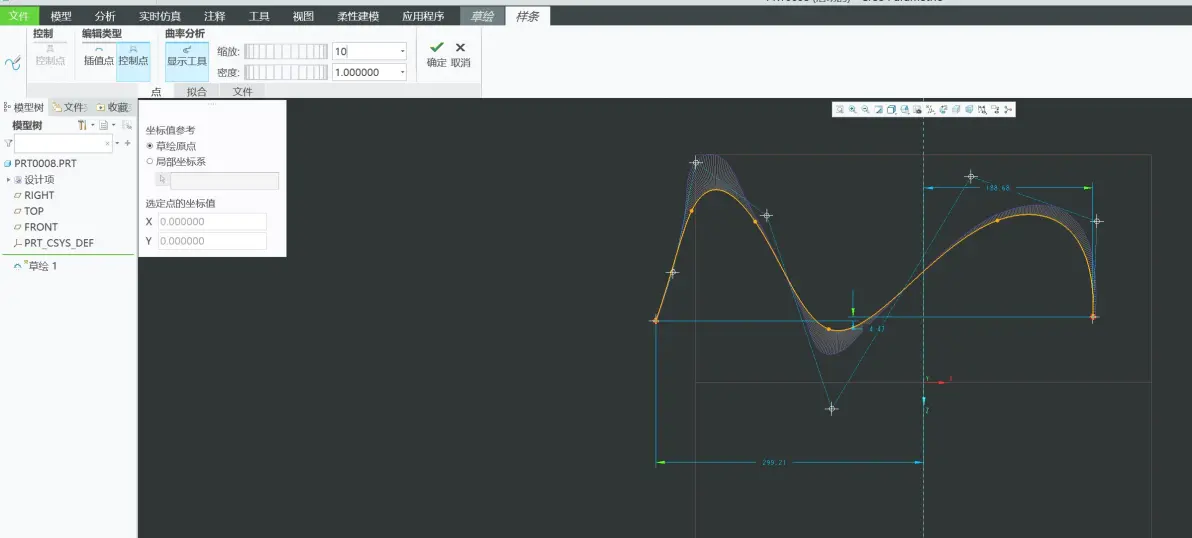

如果想对样条线的曲率了解,可以选中样条线编辑话框中的显示工具就可以显示出样条线的曲率图,还可以通过缩放跟密度对曲率的大小跟密度进行调节.

在样条线编辑对话框中有两个控制点,第一个在拟合打开才会显示第一个控制点可以进行命令操作,它跟另一个控制点的不同就是,结束修改控制点命令时,一个会显示修改框,一个不会显示修改框.
