CREO10.0样式案例六A解析，ISDX曲线构建和曲面光顺度控制要点

边界混合出来的面斑马线有折角，曲率不连续，高斯曲率图上一片红蓝突变，回去查ISDX曲线发现其中一条只设了相切没设曲率。相切管G1，曲率管G2，渐消面和外观面必须G2，普通过渡面G1够了。编辑曲线对话框里端点条件下拉框从Tangent改成Curvature，参考面选基础大面，曲率值自动匹配，手动调的话数值范围在0.1到10之间，太大了曲线往外飞，太小了匹配不上。

ISDX平面曲线画的时候先定约束再调形状，顺序反了改起来费劲。曲线工具里起点约束到已有曲线的端点，方向选相切或者曲率，长度用拖柄拉。自由曲线没有约束，拖点的时候控制点跟着跑，曲面跟着乱。三条曲线构面，两条主边界一条内部控制线，内部控制线两端都约束到主边界上，端点条件跟主边界一致。控制线不加的话面中间塌陷，加了控制线面鼓起来，方向反了变凹坑，看斑马线调。

曲面光顺度控制主要看斑马线、反射线、高斯曲率三个分析图。斑马线连续无断裂、无折角，条纹间距均匀，说明曲率过渡自然。反射线在曲面上反射出来的条纹，直条纹最好，弯了或者断了说明曲率有突变。高斯曲率图里同色区域越均匀越好，红蓝交替表示曲率符号变了，凹面和凸面交界的地方容易这样。三个图里斑马线最直观，反射线最敏感，高斯曲率最定量。

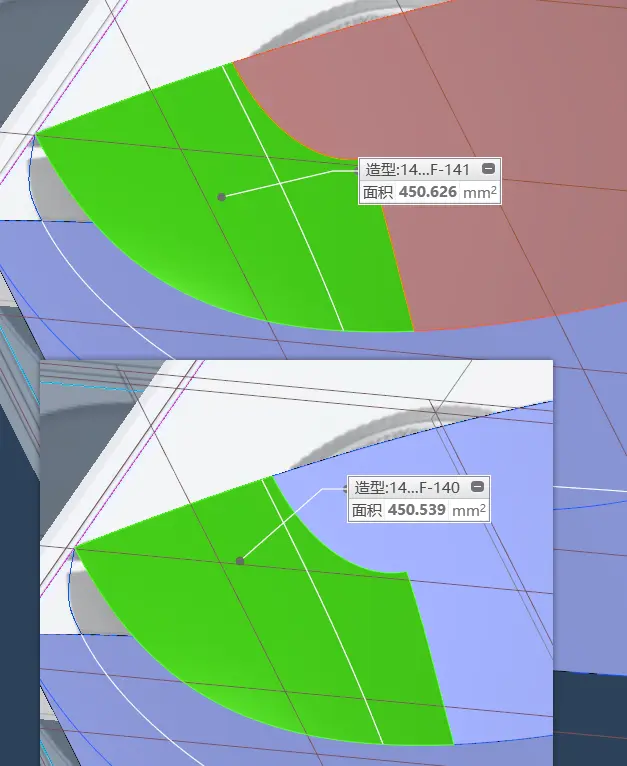

案例六A那个面，基础大面是拉伸加倒圆角R30，渐消面从圆角切出来，ISDX曲线投影到基础面上，修剪之后边界混合。边界混合的链选的时候注意，第一方向链是渐消边界，第二方向链是另一侧的边界，控制点拖动对齐，端点的控制点数量不一样的时候面会拧。控制点对齐在对话框的控制点标签页里，两条链的点一一对应，不对应就加控制线。

曲面合并之前检查自交，分析→检查几何→自交，有自交合并报错。实体化之前检查边界间隙，分析→检查几何→间隙，大于0.001mm就补面。实体化之后倒圆角，渐消面边缘R0.5，太小加工不出来，太大了渐消效果没了。渲染之前反射线再过一遍，条纹在渐消区域发散的话，回去把曲率连接改成法向，法向比曲率硬，过渡更陡，适合渐消区域小的面。

文件存D:\Creo\style_06A\，曲线和曲面分图层，ISDX曲线放CURVE层，曲面放SURF层，实体化之后隐藏曲面层，模型树干净。下次把那个控制线的位置从中间挪到曲率变化大的地方，偏2mm再跑一遍斑马线，看看条纹会不会...
