Creo入门练手做个排球，球面分块和缝合线建模逻辑适合新手

球面分割报错“曲线未完全在曲面上”，投影曲线的时候有一小段偏出去了，检查半天是椭圆的长轴端点超出了球体范围，把椭圆尺寸缩小0.5mm重新投影，八块皮子分割成功。路径D:\Creo\volleyball\ball.prt。

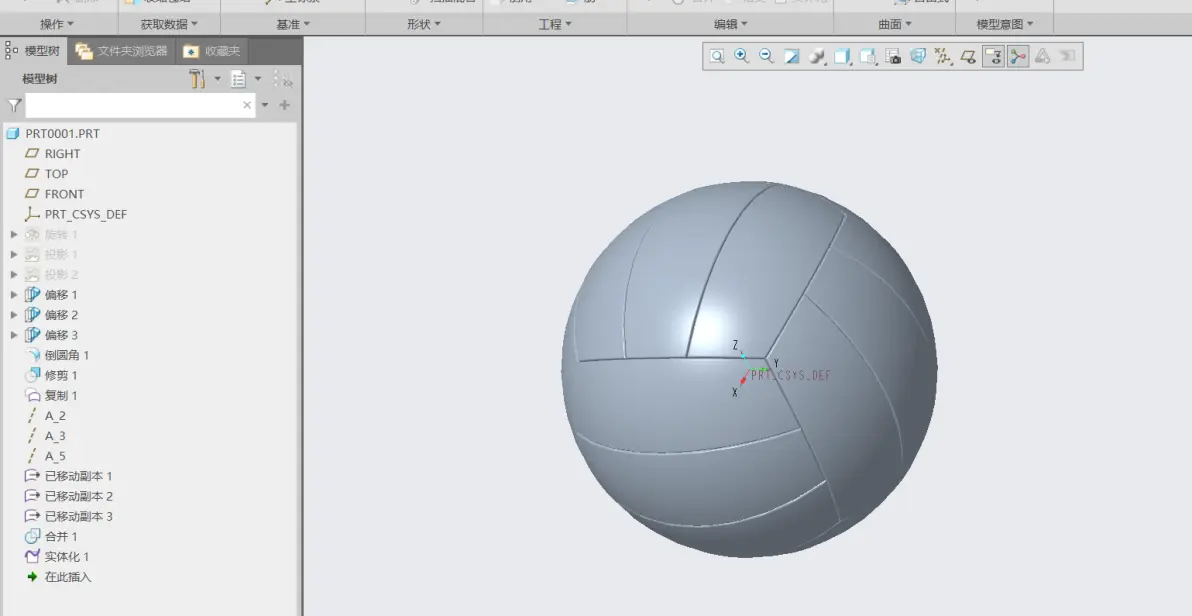

排球主体旋转一个球体，直径210，Front面草绘半圆，中心线在Y轴，半径105，旋转360度。球面分割用投影曲线，先在Top面上画一个椭圆，长轴80短轴40，投影到球面上，再用Front面和Right面各画一个同样的椭圆投影，三个方向的投影曲线在球面上交叉，把球面切成八块，每块形状像一片花瓣，两端尖中间宽。

尺寸记一下，球体直径210，椭圆长轴80短轴40，投影之后每块皮子的最大宽度大概65，长度沿着球面弧长大概160，皮子厚度2mm向外偏移，缝合线槽宽3mm深1.5mm，槽底倒圆角R0.5。偏移方向别搞反，选球面外侧偏移，偏移完把原来的球面隐藏掉，八块皮子单独显示，每块之间留一条缝，缝里就是缝合线槽的位置。

倒圆角的时候报错“半径大于相邻曲面曲率半径”，缝合线槽底部R0.5，槽两侧的皮子边缘也要倒圆角R0.3，两个圆角在窄槽里打架，把槽宽从3加到3.5，槽深从1.5减到1.2，R0.3改成R0.2，过了。倒圆角顺序也有讲究，先倒槽底再倒皮子边缘，反了会报错。八块皮子倒完圆角之后斑马线检查一下，球面曲率均匀，没有褶皱。

颜色按三色排球分，每块皮子单独赋色，红白蓝各两块加两块过渡色，视图→外观库选Pantone色号，之前导入的Pantone_C0.dmt直接调用，不用自己配RGB。皮子表面有微小纹理，做不做看渲染要求，不做纹理的话渲染出来是光面，跟真排球差一点，做纹理用凹凸贴图代替，模型上不加几何，省得抽壳和倒圆角的时候卡。

阵列的时候先做一块皮子，然后轴阵列，围绕球心，数量8，角度45度，等间距，阵列出来的是同一块皮子转八份，但排球不是每块都一样的，实际排球是六块或者八块拼的，每块形状相同，所以轴阵列是对的。阵列完检查一下皮子之间有没有重叠，重叠量0.1mm以内可以忽略，超过0.2mm回去把椭圆尺寸再缩小一点。

材料用PU或者PVC，密度1.2e-9，质量算出来大概260克，跟实际排球差不多。装配里就一个零件，不用装配，渲染的时候加一个地面和灯光，视图→透视图，效果更真实。文件存D:\Creo\volleyball\ball.prt，工程图出A4，标注球体直径和皮子厚度，标题栏材料填PU，图号VB-01。下次把缝合线的真实几何做出来，现在只是槽，没有线，做线的话用扫描，截面圆直径0.8，沿槽底扫一圈，那个扫描轨迹是...
