将立创EDA封装库导入转换为Altium Designer格式的操作方法

从立创商城搜器件的时候顺手点“立即使用”，它会跳到立创EDA专业版编辑器，把那个元器件的原理图符号和PCB封装加载进来。立创商城那边很多器件页面都有“立即使用”按钮，点进去之后不用自己手动建符号建封装，省一步。前提是电脑上装了立创EDA专业版客户端，网页版也行，但3D模型导出的话客户端更稳一些，网页版有时候模型比例不对或者干脆导不出来。

立创EDA端导出Altium Designer格式，专业版支持直接导。在编辑器里打开要导出的器件，文件→导出→Altium Designer，弹出来一个设置窗口，默认参数不用改，把“包含原理图+封装”勾上就行，点导出下载一个压缩包。压缩包解压出来是.schdoc和.pcbdoc文件，不是.SchLib和.PcbLib，AD那边打开之后还要再提取一次库。注意导出之前要先从原理图转到PCB，不然压缩包里的PCB封装库是空的。立创EDA的官方文档里也写了，导出文件是ASCII 5.0格式，AD18及以下可以直接提取库，AD19以上需要用导入向导处理。

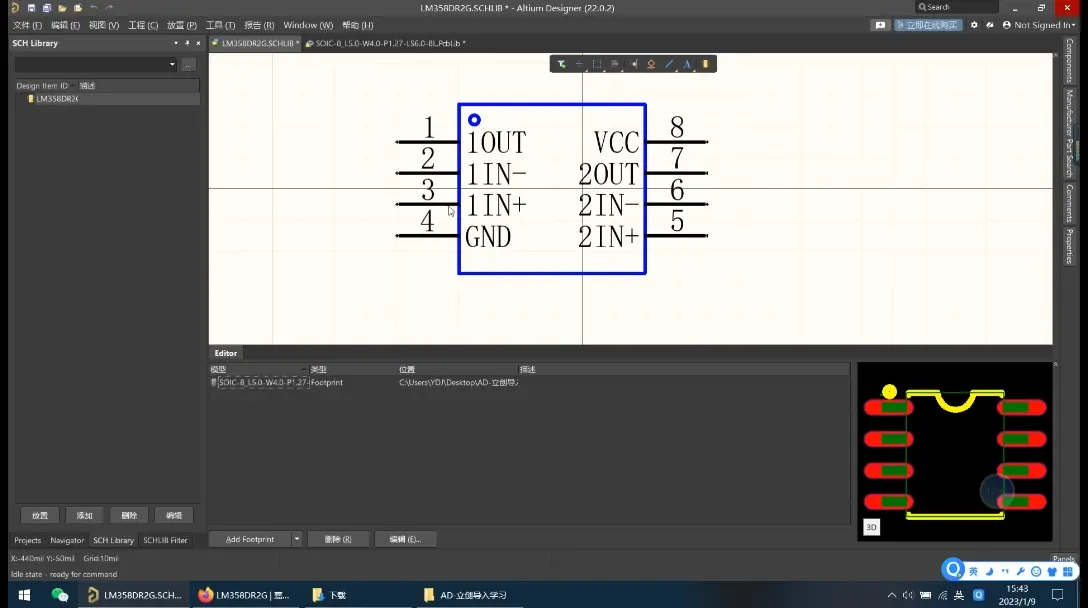

AD端的操作分两步。第一步打开导出的pcbdoc或者schdoc文件，AD会弹一个导入向导，选“Altium Designer”格式，一路Next，遇到“Import a specific file format”那一步不用管，直接默认。第二步在打开的PCB或者原理图里，顶部菜单设计→提取库文件，弹出来的对话框里选输出路径，D:\AD\LCSC_Lib这种全英文路径，点确定，AD会把当前画布上所有器件的封装和符号提取成.PcbLib和.SchLib。提取完之后把这两个库文件加载到AD的库管理器里，Preferences→Data Management→Installed Libraries，加进去，就能在Components面板里搜到立创的器件了。

3D模型单独导。在立创EDA里选中器件，文件→导出→STEP，存成.step文件，跟前面那个压缩包放同一个文件夹。导出来的STEP模型里面带着一块PCB基板，整个模型是器件加上基板一起的，得用FreeCAD打开，选中基板那块实体，Delete删掉，剩下的才是纯器件模型。删完之后导出覆盖原来的.step文件。回到AD里，在PcbLib里双击封装，3D Body那里选“Generic STEP Model”，Browse到修好的.step文件，Embed Model勾上，Place就行。

版本匹配是个容易忽略的坑。立创EDA专业版建议用在线编辑器或者客户端，标准版的功能不全，导出AD格式的时候可能报错。AD这边建议AD18以上，AD19+导入的时候会多一个向导步骤，跟AD18不太一样，但能导。实测AD21和AD23都没问题，AD10和AD13也能导但偶尔会报格式错误。路径全英文，D:\PCB\LCSC_Lib或者D:\AD\import_temp这种，别放桌面或者“我的文档”，中文路径下AD加载库文件的时候会静默失败，弹都不弹一下。

批量导几十个器件的时候一个个点太慢，有个命令行工具叫npnp，Rust写的，Windows/macOS/Linux都能跑，命令是npnp altium export C2040 --full --output altium-libs --force，C2040换成你要导的立创编号，--full会把SchLib和PcbLib一起导出来，PcbLib里自动嵌入STEP模型。它还支持从文本文件批量导，一个器件一行编号，跑一遍全导完。GitHub上ref42/npnp这个仓库，release页面下载对应平台的二进制文件，丢到PATH里就能用。

提取完库之后核对一下，立创EDA的官方免责声明里写得很清楚，导出格式跟AD的图元不一样，特别是文本大小和位置可能对不齐，丝印字体导入AD之后会变成AD的默认字体，焊盘尺寸和间距一般是准的但多引脚器件的引脚编号位置要抽查几个。打开.PcbLib，双击封装进去看焊盘间距跟立创商城里那个器件的数据手册对一下，0.5mm的QFP间距导入AD之后量出来还是0.5mm就说明没问题。丝印如果偏了手动拖一下，不费事。别把导出的文件反复在立创和AD之间来回导，导一次丢一点细节，导两三次丝印和标注就全乱了。
