Win7/8/10系统下Protel 99 SE添加元件库报错“File is not recognized”的解决方法

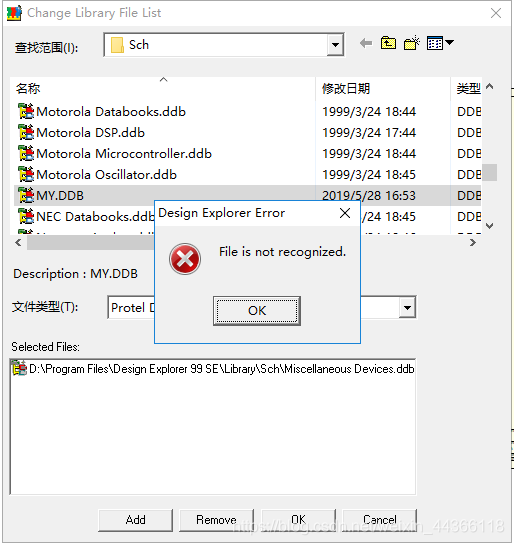

Protel 99 SE添加元件库时出现File is not recognized的问题

   另附 Access Code：

   Y7ZP-5QQG-ZWSF-K858

请直接跳到尝试2，那个比较简单

尝试1

参考GU-student发表的 Protel99se不能添加元件库 File is not recognized

   该方法win7/8适用，但我的电脑是 win10系统  ；

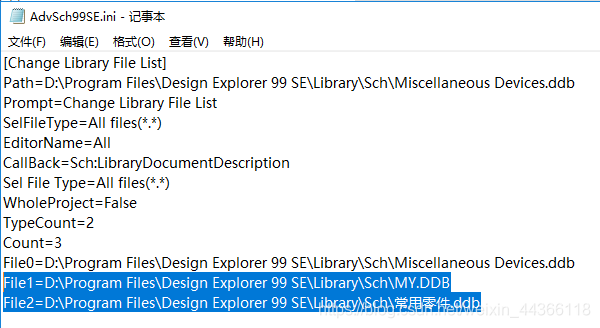

1. 修改管理员权限，更改AdvSch99SE.ini文件

   选定部分为添加的，同时修改Count=3；

1. 修改ADVPCB99SE.ini文件

但是无法在C:/ Windows  下找到ADVPCB99SE.ini文件

   如果能找到的话：

   对ADVPCB99SE.ini做出与AdvSch99SE.ini 类  似的修改

1. 仍旧无法添加库

原文给出Win7_Win8_Protel99库添加助手的资源，可惜已经失效。

尝试2

参考51黑电子论坛的一个帖子link

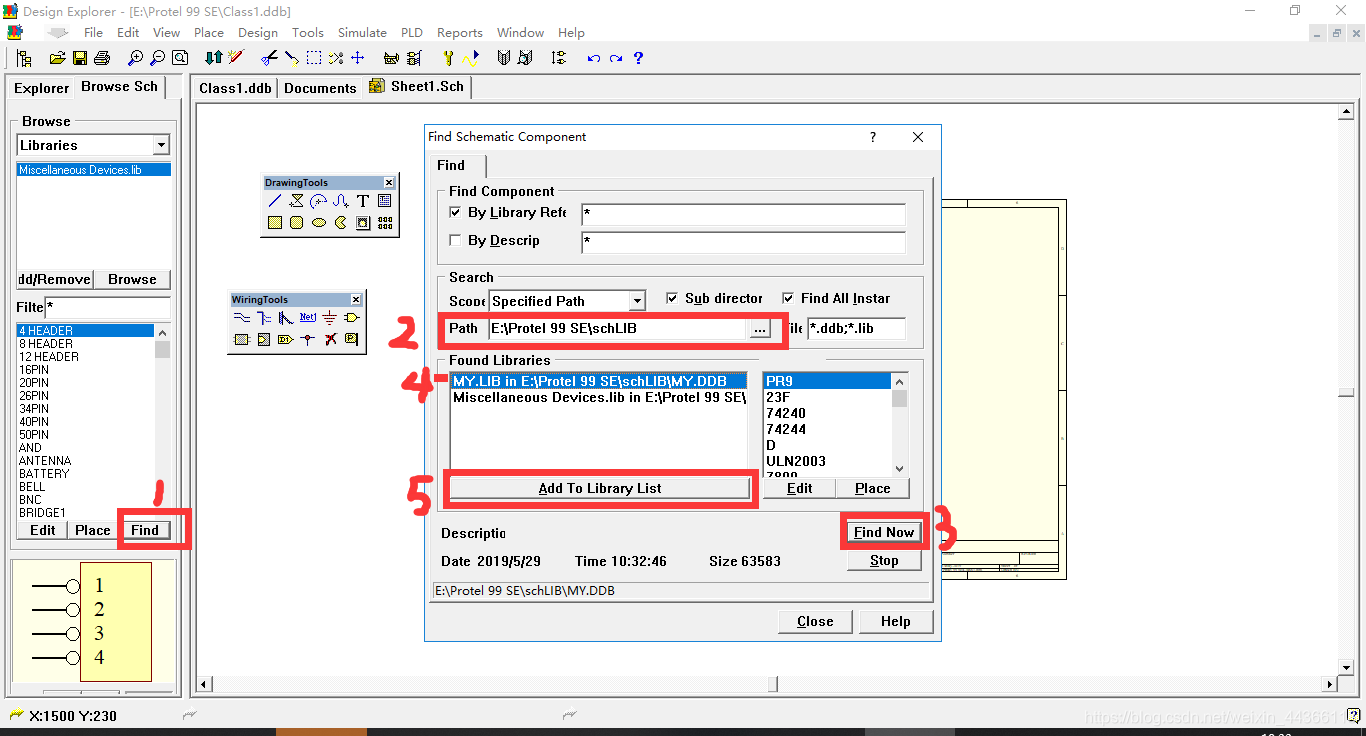

1. 添加原理图库

只需要添加原理图库的话直接看这个，下面2.用助手还可以添加PCB库和封装图库。


   添加成功

1. 添加pcb库

需要下载win7_protel99库添加助手

   网上随便找了个资源：电子发烧友网的 Win7_Protel99库添加助手

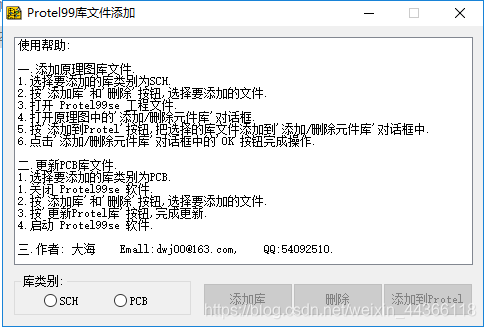

下载完成打开

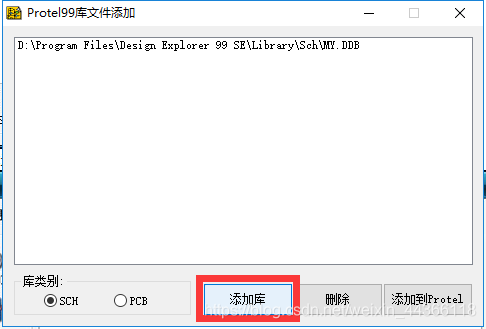

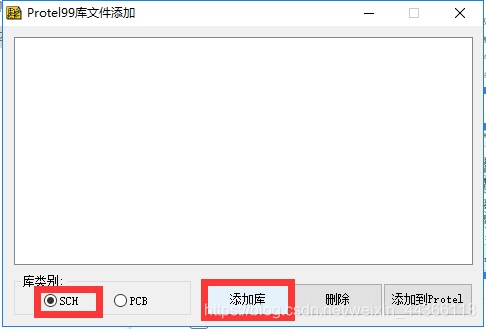

   选SCH添加

这里注意下一步

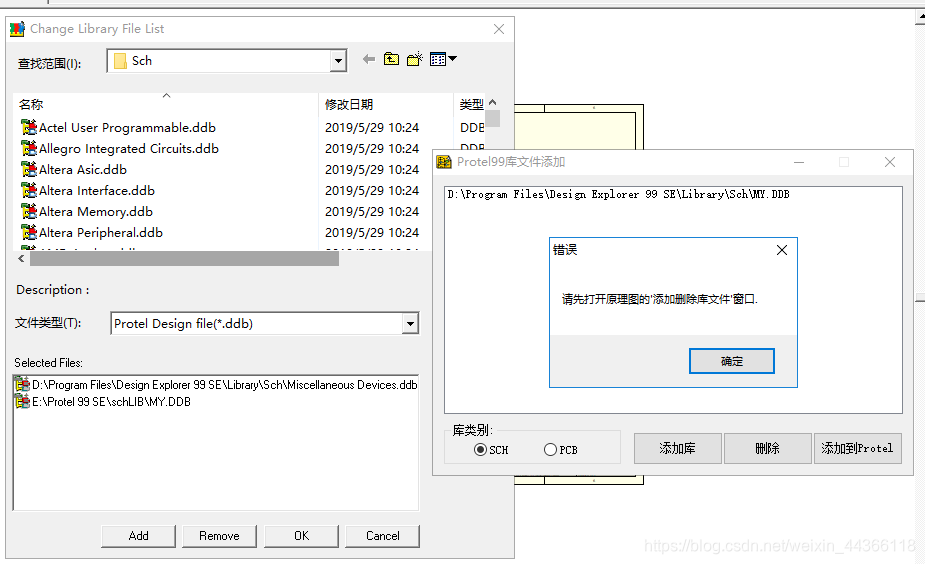

要先打开原理图的“添加删除库文件”窗口

   就是这个


   不然会报错

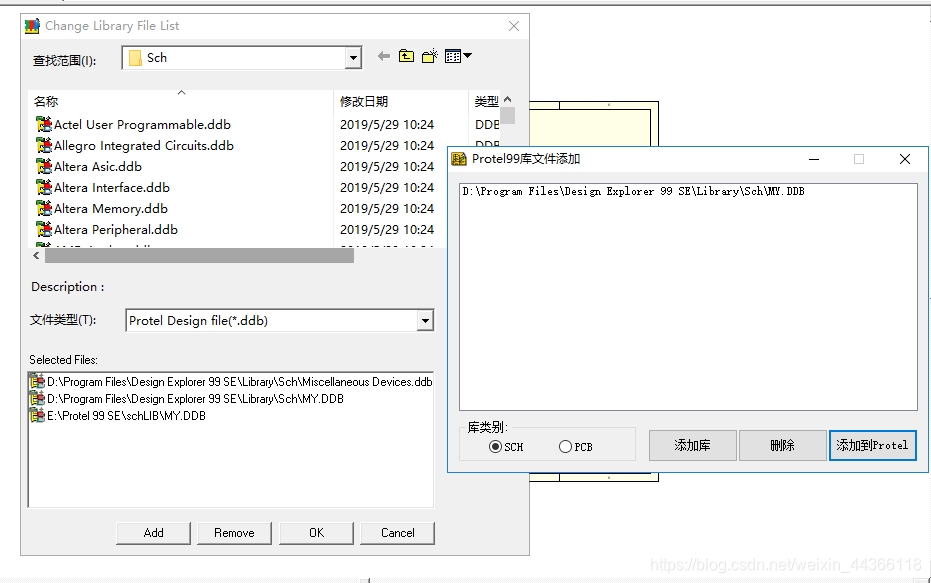

   然后再点添加助手的“添加到Protel”>Protel的"Add">“OK”

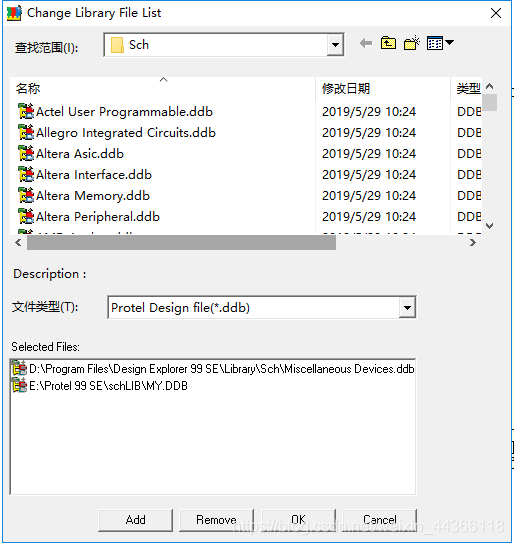

   添加成功

1. 添加封装库文件

• 首先要关闭protel99se软件

然后选择PCB库>"更新到Protel“

添加成功

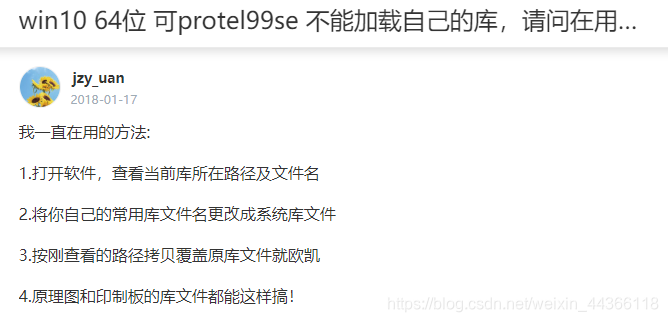

方法3

百度看到的，上述方法都不行的可以尝试下
