Protel 99 SE添加元件库报错“File is not recognized”的解决方法

首先：修改如下两个文件ADVPCB99SE.ini和AdvSch99SE.ini

修改内容如下 count代表添加的路径个数 File0---File3表示文件路径， =号后面是PCB库的绝对路径

修改：ADVPCB99SE.ini

WholeProject=False

   TypeCount=2

   Count=4

   File0=D>MSACCESS:𝑅𝑃>𝐷:\Program𝐹𝑖𝑙𝑒𝑠\ptues99𝑠𝑒\Library\Pcb\Generic𝐹𝑜𝑜𝑡𝑝𝑟𝑖𝑛𝑡𝑠  RP>D:\ProgramFiles\ptues99se\Library\Pcb\GenericFootprints RN>Advpcb.ddb𝑂𝑃>  OP> ON>PCB Footprints.lib𝐼𝐷>−1  ID>−1 ATTR>0𝐸>𝑃𝐶𝐵𝐿𝐼𝐵  E>PCBLIB STF>

   File1=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\PCByuanjianku\1 (1).ddb

   File2=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\PCByuanjianku\1 (2).ddb

   File3=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\PCByuanjianku\1 (3).ddb

修改：AdvSch99SE.ini

WholeProject=False

   TypeCount=2

   Count=4

   File0=https://www.gofarlic.com\Program Files\ptues99se\Library\Sch\Miscellaneous Devices.ddb

   File1=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\yuanlituyuanjianku\库1.ddb

   File2=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\yuanlituyuanjianku\库2.ddb

   File3=https://www.gofarlic.com\Program Files\ptues99se\henankejixueyuan\yuanlituyuanjianku\库3.ddb

如果还不能添加，访问这个链接

http://yunpan. cn /c3yEXr7SBDvEM  访问密码 3a39

打开 Win7_Win8_Protel99库添加助手

SCH，PCB是库的格式，自己选择。添加库之前，Proteus99SE对应的窗口打开（必须打开Proteus99SE对应的窗口）

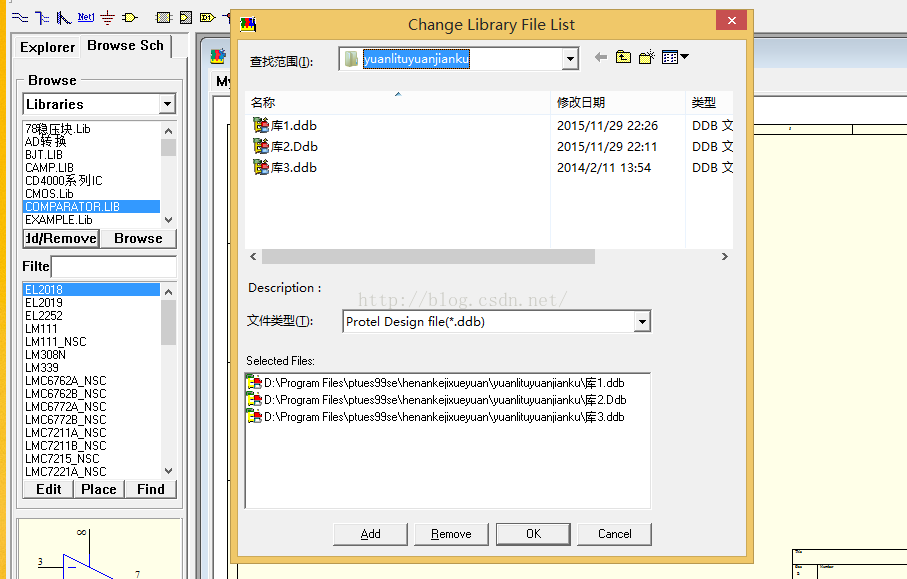

添加完库之后，点击添加 Protel ，出现如下画面
