PCB应用：从Protel 99 SE到AD16的转换（二）：器件特性批量修改

PCB 应用 ：从Protel99SE 到 AD16的转换（二） 器件特性的批量修改

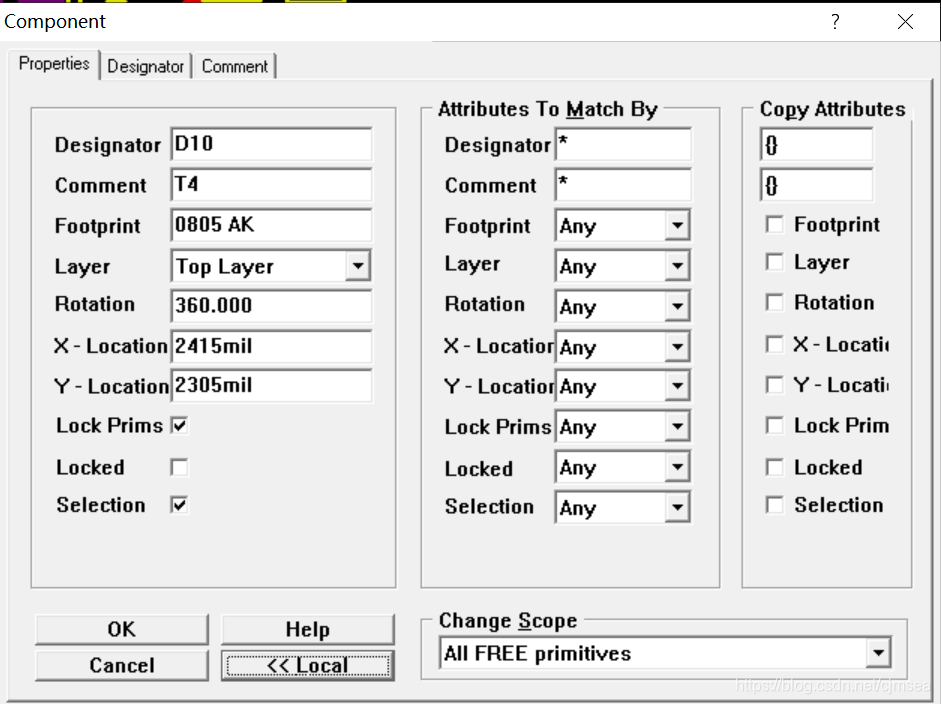

习惯使用了 Protel 很久，对于器批量修改特性使用起来得心应手，非常得方便，其流程简化，先选择需要修改得一批器件，或不选择，点击器件，弹开器件特性窗口，点击Local，如下图（1)，根据需要，将相应得特性Any更改为Same，然后修改需要更改得特性就可以 批量修改 了，点击ok就可以完成批量修改。


   图（1） Protel下批量修改器件特性

   而AD16的批量修改就需要更改这个思维方式，换个方法来做了。

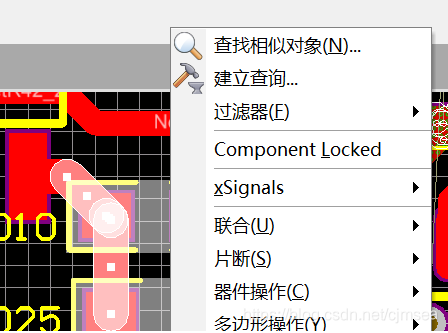

   首先选择需要修改得一批器件，或不选择，右击器件，需要选择“查找相似对象…”，图（2）


   图（2）AD16批量修改第1步

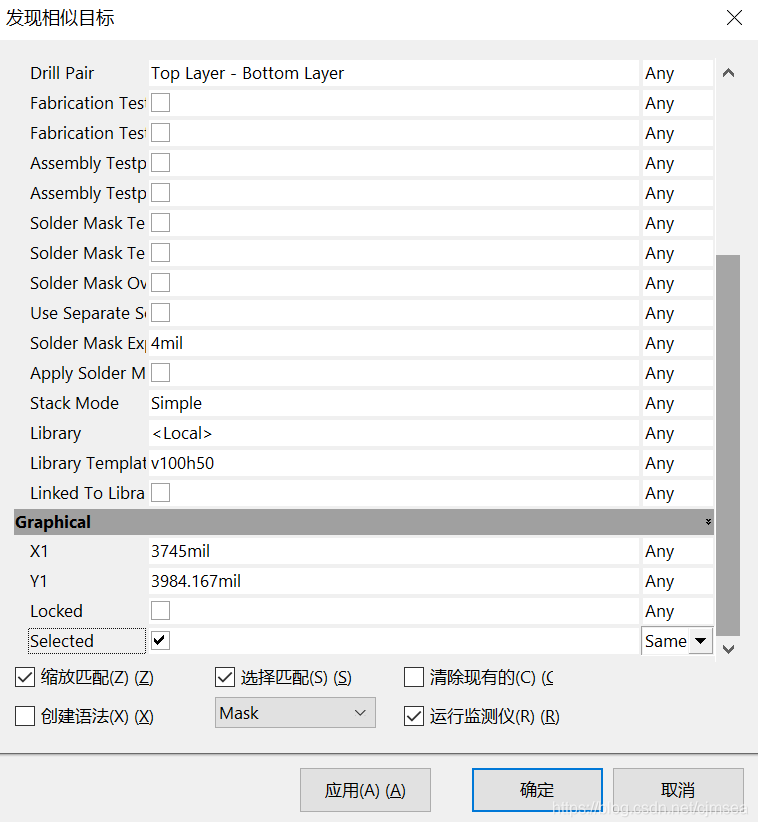

   其次，在弹出的界面上选择器件需要匹配特性的项，注意是选择匹配特性的项，不是在这个地方批量更改特性。包括局部更改，可以将“Select”这一项的“Any”更改为“Same”【前提你先进行了区域选择】，点击“确定”按钮。


   图（3）AD16批量修改第2步

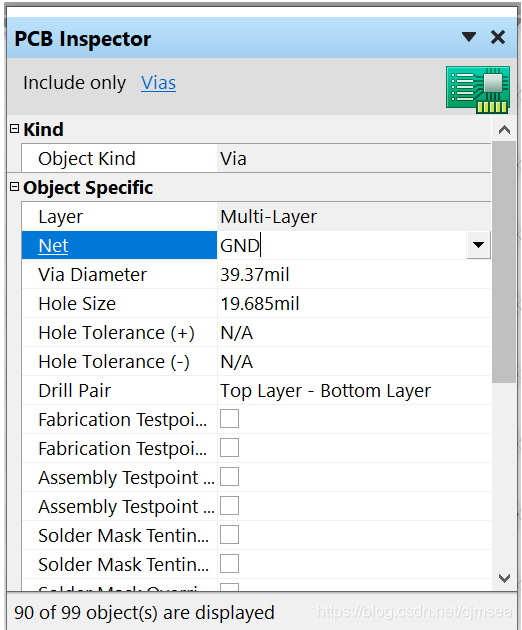

   第三，在弹出的PCB InSpector菜单内，修改需要批量修改的器件特性。批量修改完成。


   图（4）AD16批量
