快速PCB打样厂通用的Protel 99 SE转Gerber文件步骤

Protel 99 SE转gerber文件步骤

一、 转Gerber Files：

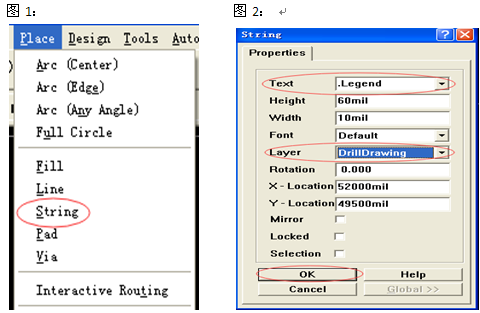

       1、 先打开PCB图档，最好先检查一遍PCB图档是否有问题，确认没问题后放孔径标记列表；工具栏 ：Place→String（快捷方式：P+S）（图1），出现字符串“string”按Tab键出现对话框后选择“.Legend”“DrillDrawing”再按OK（图2）：

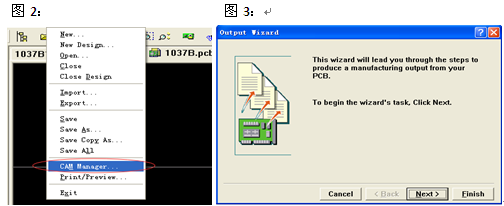

2、 开始转Gerber，在File→Cam Manager（快捷方式：F+M）（图2），出现Output Wizard输出 Gerber向导（图3）：

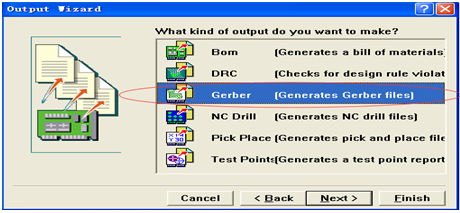

3、 按Next进行下一步，选择红框内的选项（下图）：

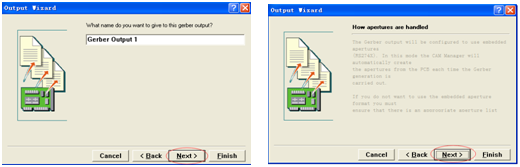

4、 按Next后下两步操作直接按下一步：

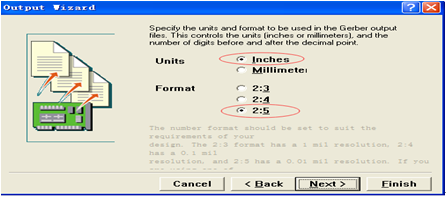

5、 到这一步的时候，设置的单位和格式一般按照普通“Inches英制”、“2:5格式”导出数据（下图7），设置好后点Next进行下一步：

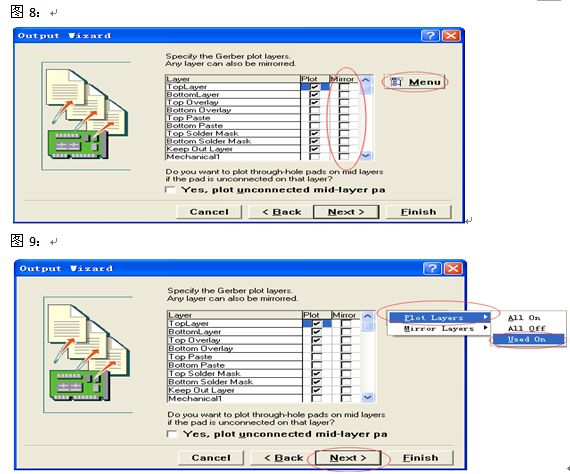

6、 紧接着层的选择，“Mirror”这栏的不需要勾选（图8），勾选了层就会对不齐；然后选择菜单只需要用到的层“Menu→Plot Layers→Used On”（图9），选好后点击Next：

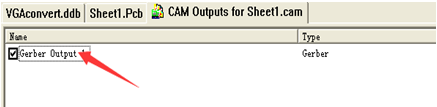

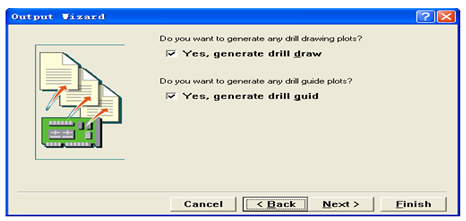

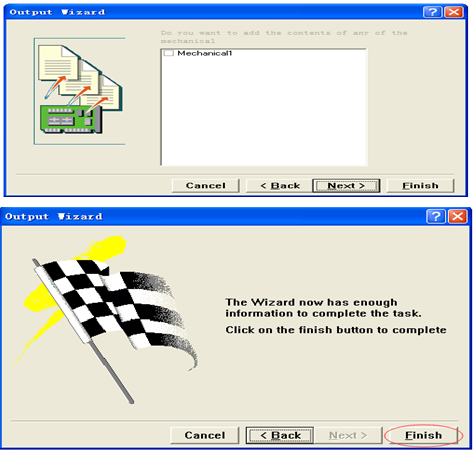

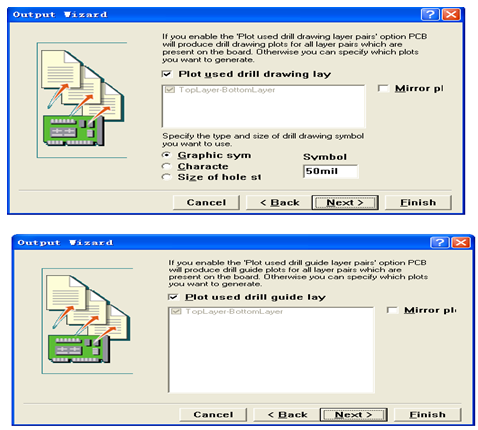

7、最后五步直接点Next既可，到最后按Finish就完了线路层的基本输出：

二、 钻孔文件输出：

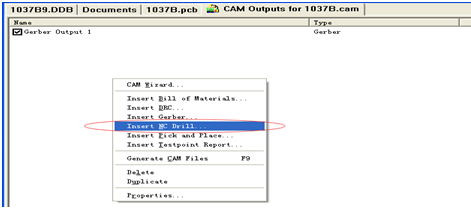

1、上面完成后在出现的页面上鼠标右击，出现菜单栏，选“Insert Nc Drill”输出钻带；

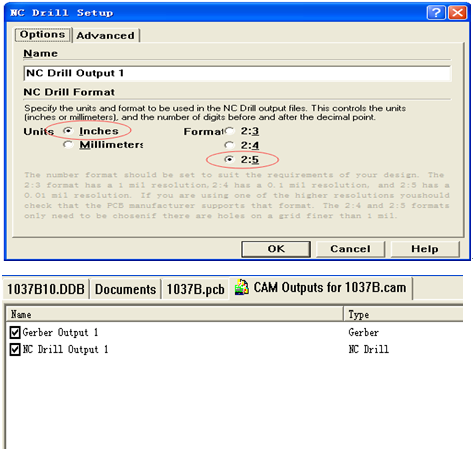

2、钻带的格式跟线路输出的格式一样，按“Inches英制”、“2:5格式”来设置，再点击OK完成；

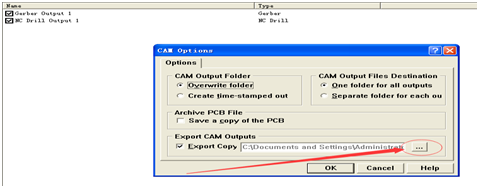

到了这里 GERBER 已经转好了，点Tools→Preferences（快捷方式T+P）选择导出文件的路径，点OK! 最后按F9文件正式导出gerber文件。

技巧一：

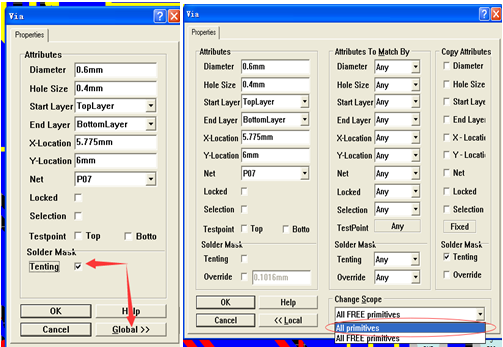

       在转换双面板时，一般过孔都是不开窗的，当然在CAM软件里可以处理这样的问题，如果我们在转换原PCB文件时就处理好就会很方便了！在打开文件没转 GERBER之前，用鼠标双击过孔进行勾选设置“Tentingd的√去掉→Global→选All primitives→OK”（如下图），转出来的GERBER里，过孔就没有绿油开窗了！

技巧二：

            在转GERBER 时有时会出现类似下面的错误提示，而导致不能正常转出GERBER

解决方法：双击此处

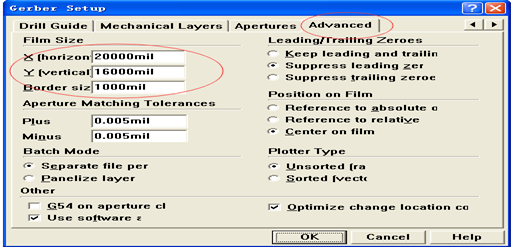

出现对话框后选择“Advanced”，在红圈内的三个数值加多1-2个0后点OK就可以了，再重新按F9导出gerber。
