51单片机学习7：最小系统Protel原理图绘制

51单片机最小系统这篇用protel99se这版 软件 来画，peotel99se和AD最新版对于画一般的电路和PCB差别不大的，毕竟现在很多学校或者单位都还在用99se，因此我们也用这版软件来画。

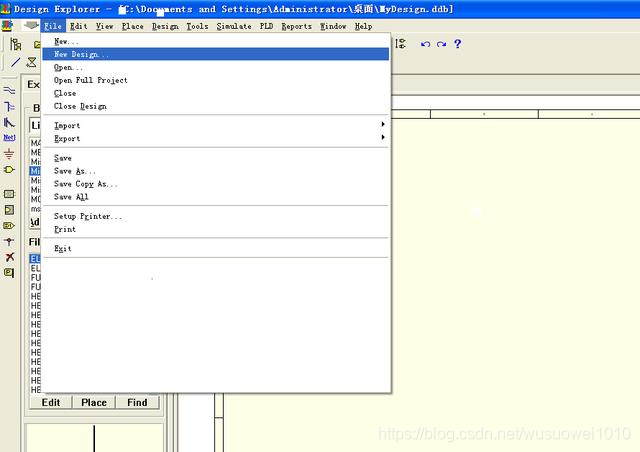

1.新建工程

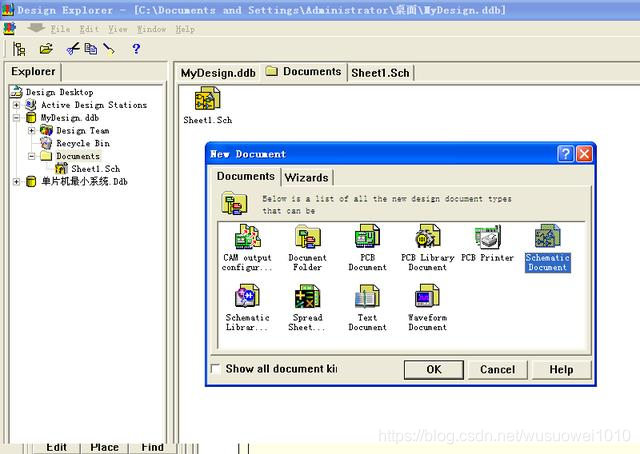

   2.新建原理图：

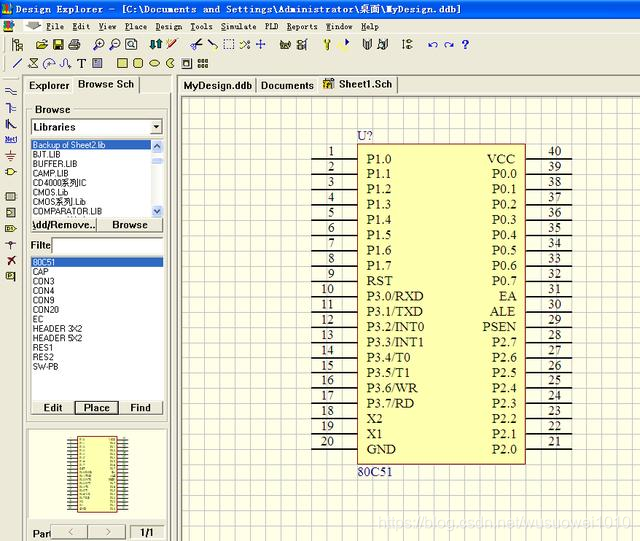

   3.放置 单片机

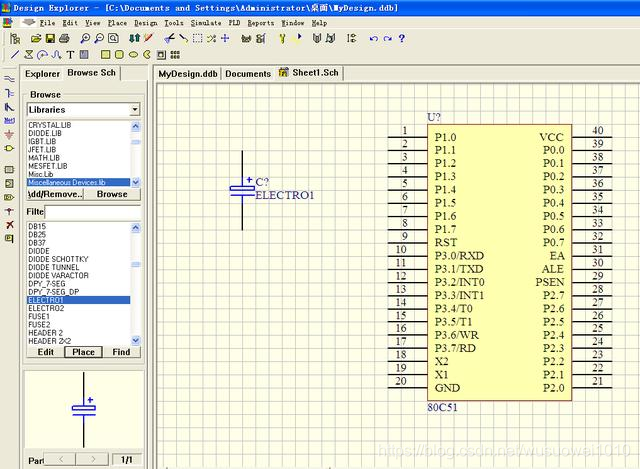

   4.放置电解电容10uF

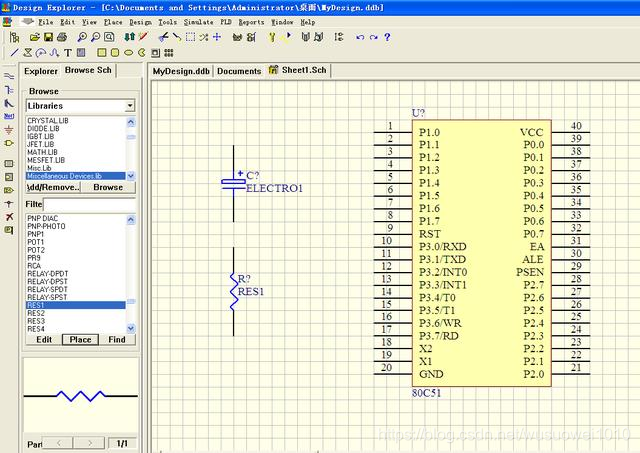

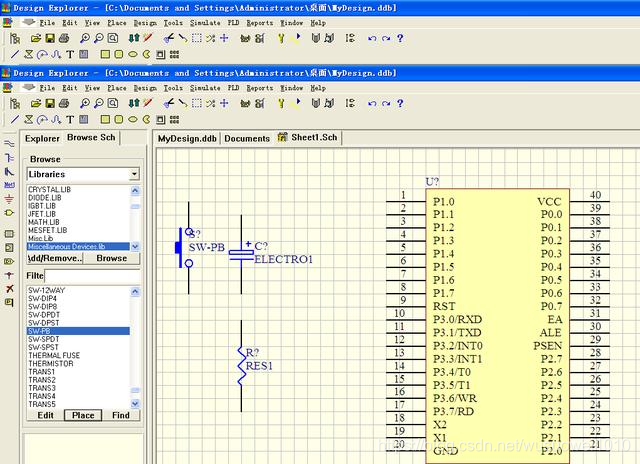

   5.放置 电阻 10K

   6.放置轻触按键

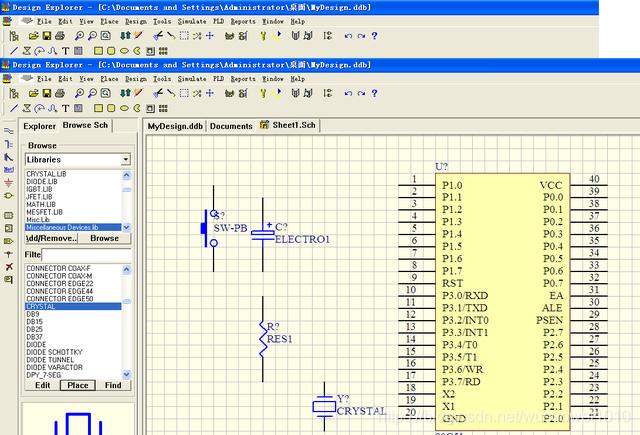

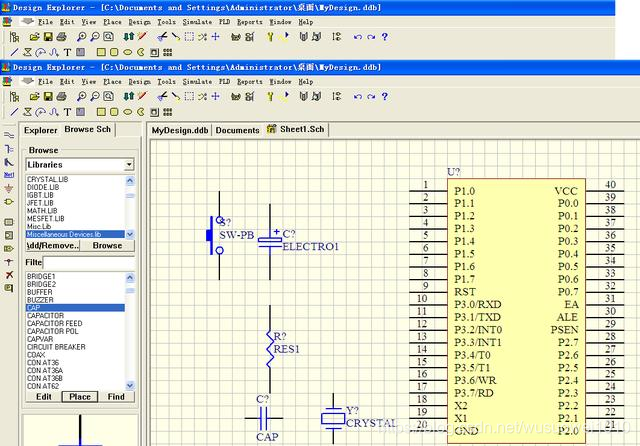

   7.放置晶振

   8.放置此片电容22p

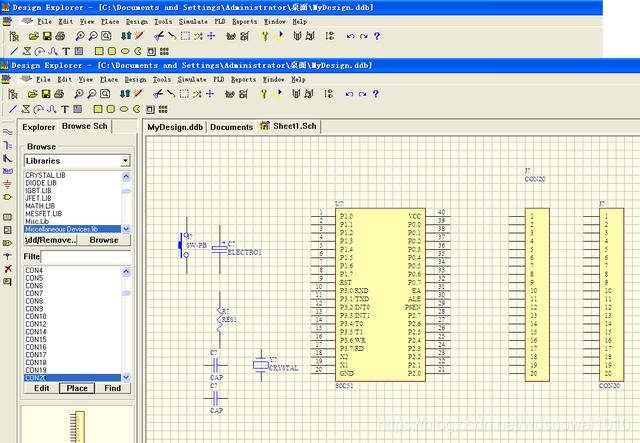

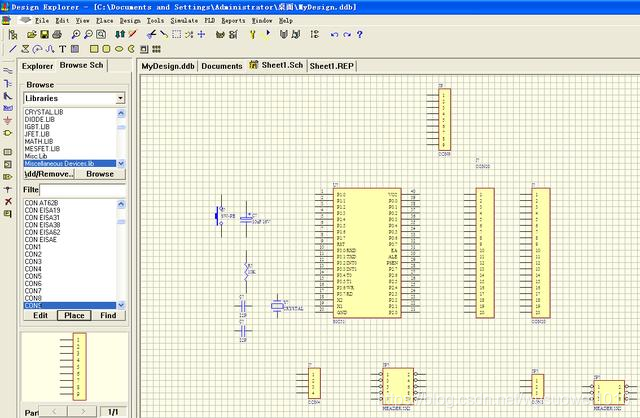

   9.放置20pin IO口扩展接口2个

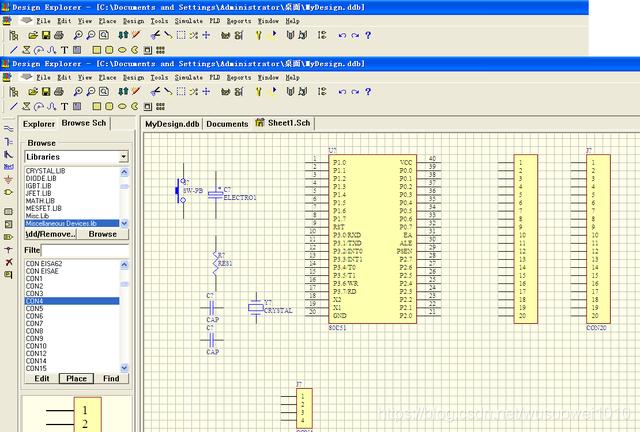

   10.放置4pin接口一个 用STC89C51 52单片机 程序 下载接口

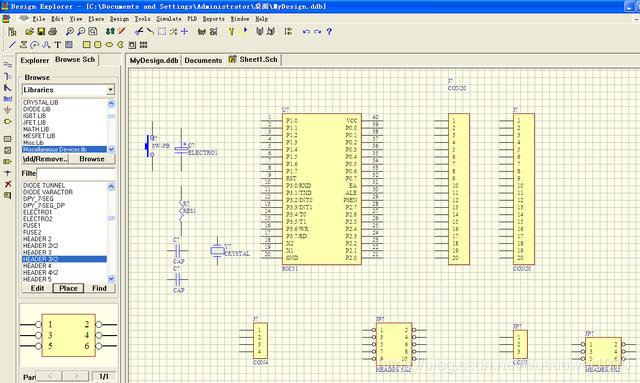

   11.放置5*2接口一个 用 AT89S51 52单片机程序下载接口

   12.放置10K上拉排组一个用于P0口上拉电阻

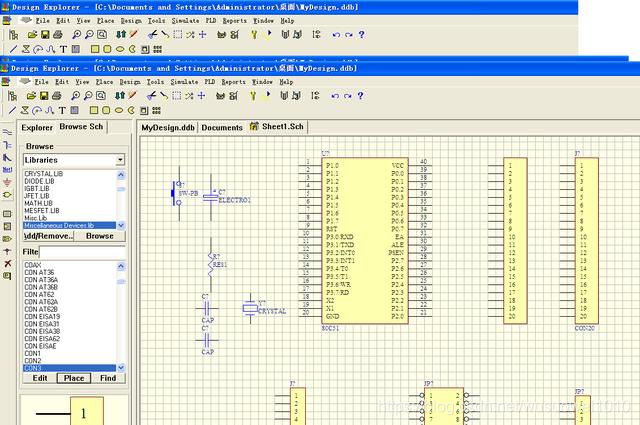

   13.放置DC002座子接口CON3

   14.放置自锁按键接口

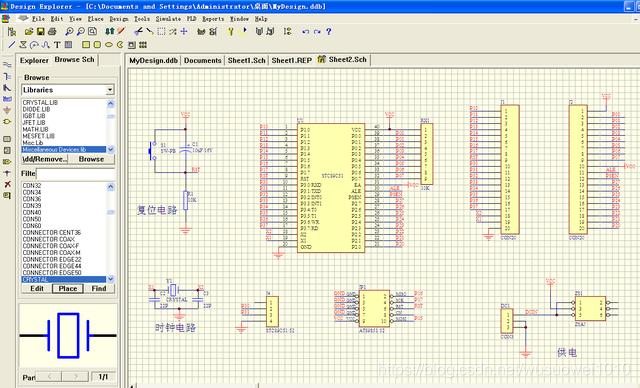

   15.完整原理图 原理图采用网络标号的方式连接，

   原理图画好以后需要ERC检查无错误之后，才算设计OK。

有用快捷键：

取消全选 X +A

元件左右镜像 X

元件上下镜像 Y

原理图内容居中显示 V+F

原理图 放大 pgup

原理图 缩小 pgdn
