设计 大系统的原理图的时候,通常 元器件 很多,而且连线错综复杂,很容易搞错,看起来也不舒服,如果大家设计的时候,把各个模块系统化,对不同功能的部分进行分类,然后用不同颜色的虚线框围起来,再用不同颜色的总线进行连接.这样既美观,又看的舒服,而且节省许多设计时间.
下边介绍一下如何设计.

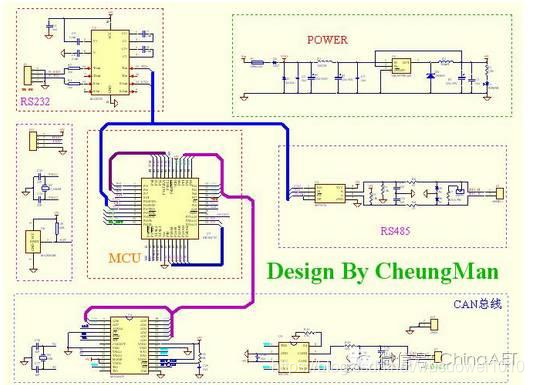

举个简单的原理图见说明:
1. 电源模块

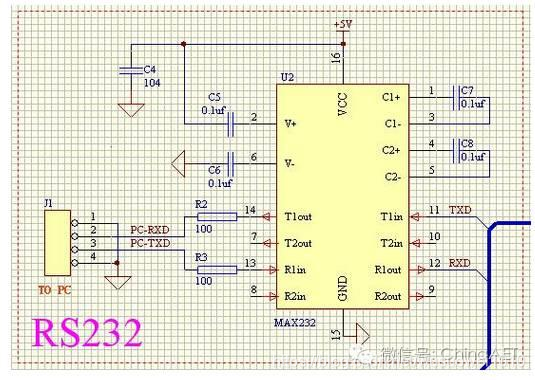

2.RS232模块
3.CAN总线模块
4.MCU模块
5.MCU外围晶振、复位、下载模块
把这些不同功能的模块分离开来,然后用PolyLine虚线圈起来,这样做的目的有两个:
1.把一个模块跟其他模块独立开来;
2.以后设计的时候,只要沿着虚线部分选取模块,然后copy到新的设计原理图上就可以了.
把各个部分拼装组合,象搭积木一样,要什么copy什么,然后加上网络号,连上总线,一张漂亮美观的原理图出来了.
