用Protel 99 SE学习原理图设计及PCB绘制

学习Protel 99 SE的大致过程：

• 原理图文件(*.Sch)-->网络表文件(*.NET)-->*.PCB
•        网络表文件:记录封装格式。


protel软件：https://download.csdn.net/download/yfcjava/11862508

布局：尽力寻找一个合适的位置，摆放元器件。 原则：元器件彼此距离、走线尽量合理布线：尽力寻找一个合理的走线，使得元器件按照飞线提示连接 原则：元器件彼此导线尽量短；走线能走顶层，尽量不走底层覆铜：消除元器件的电磁干扰，将所有元器件接地线都统一接地

一.制作原理图

（1）、创建原理图文件

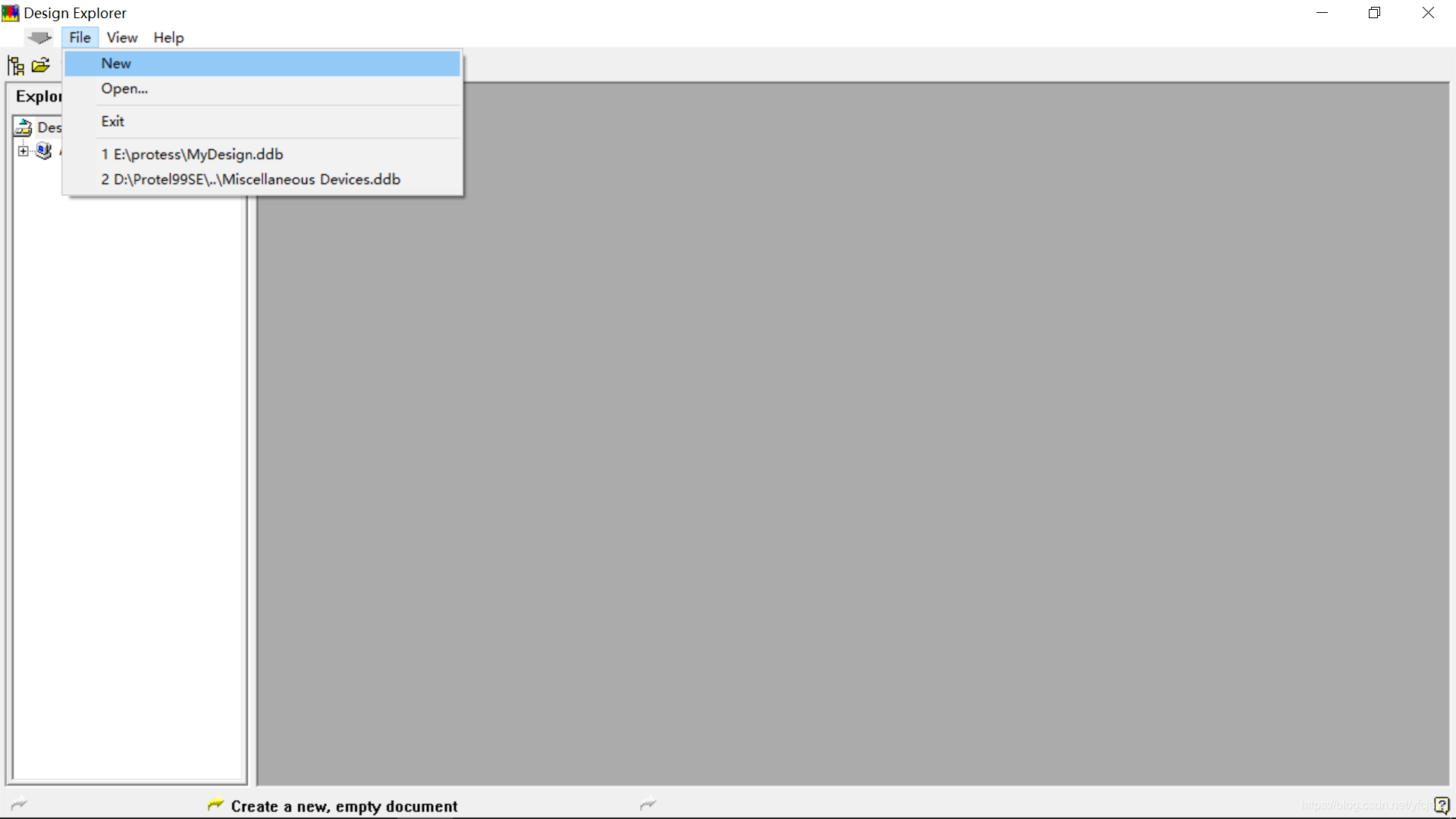

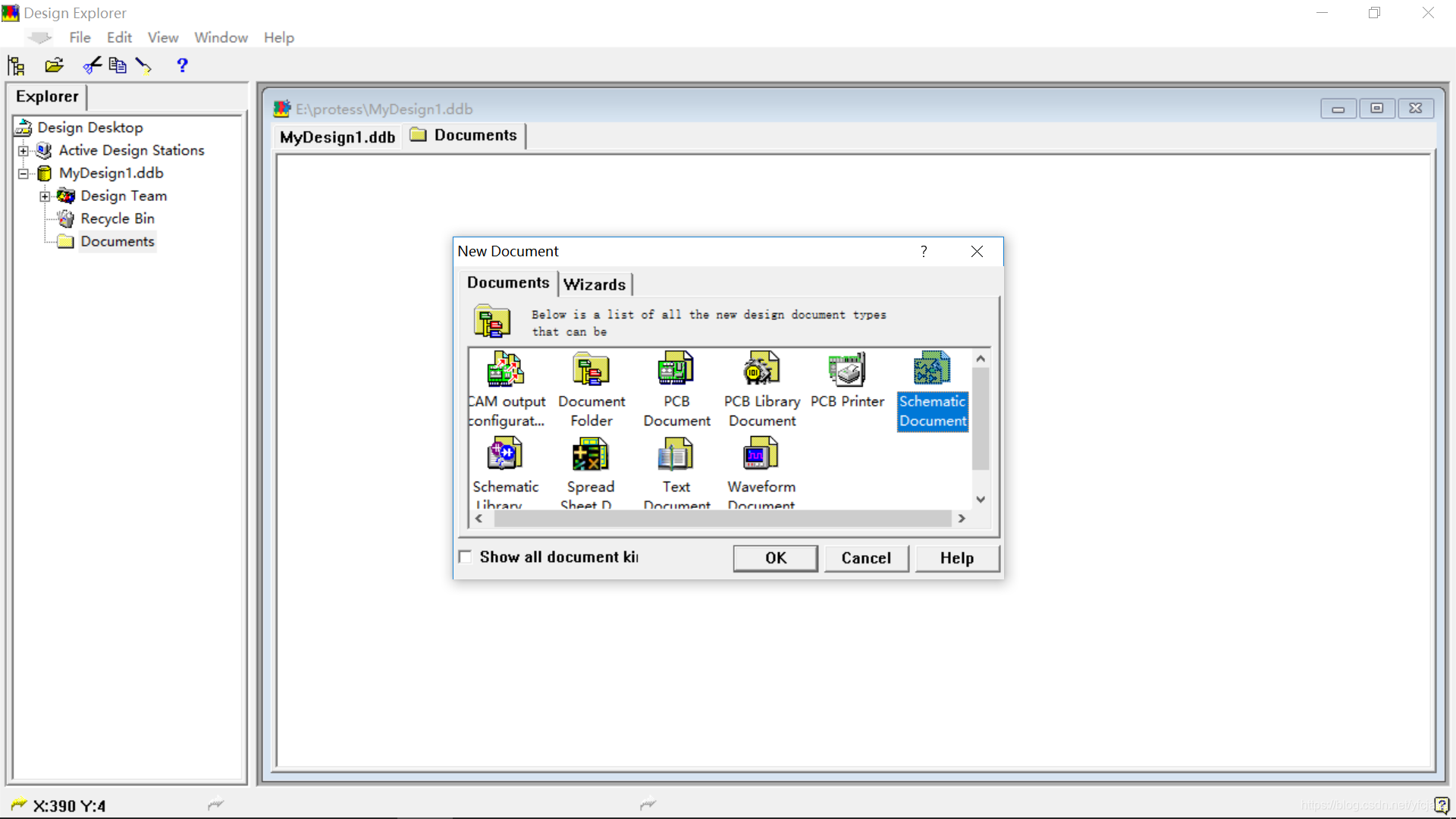

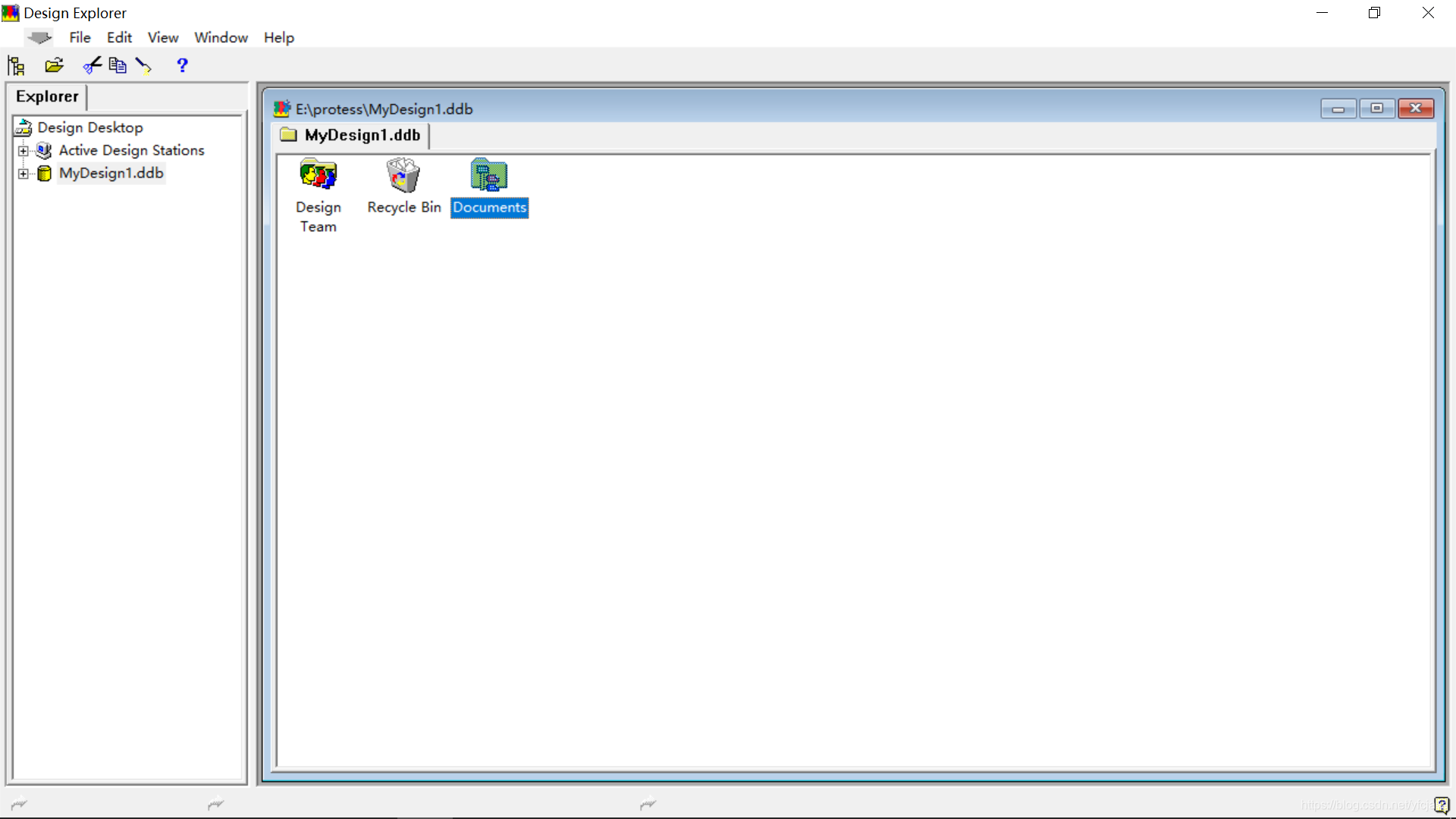

点击Documents

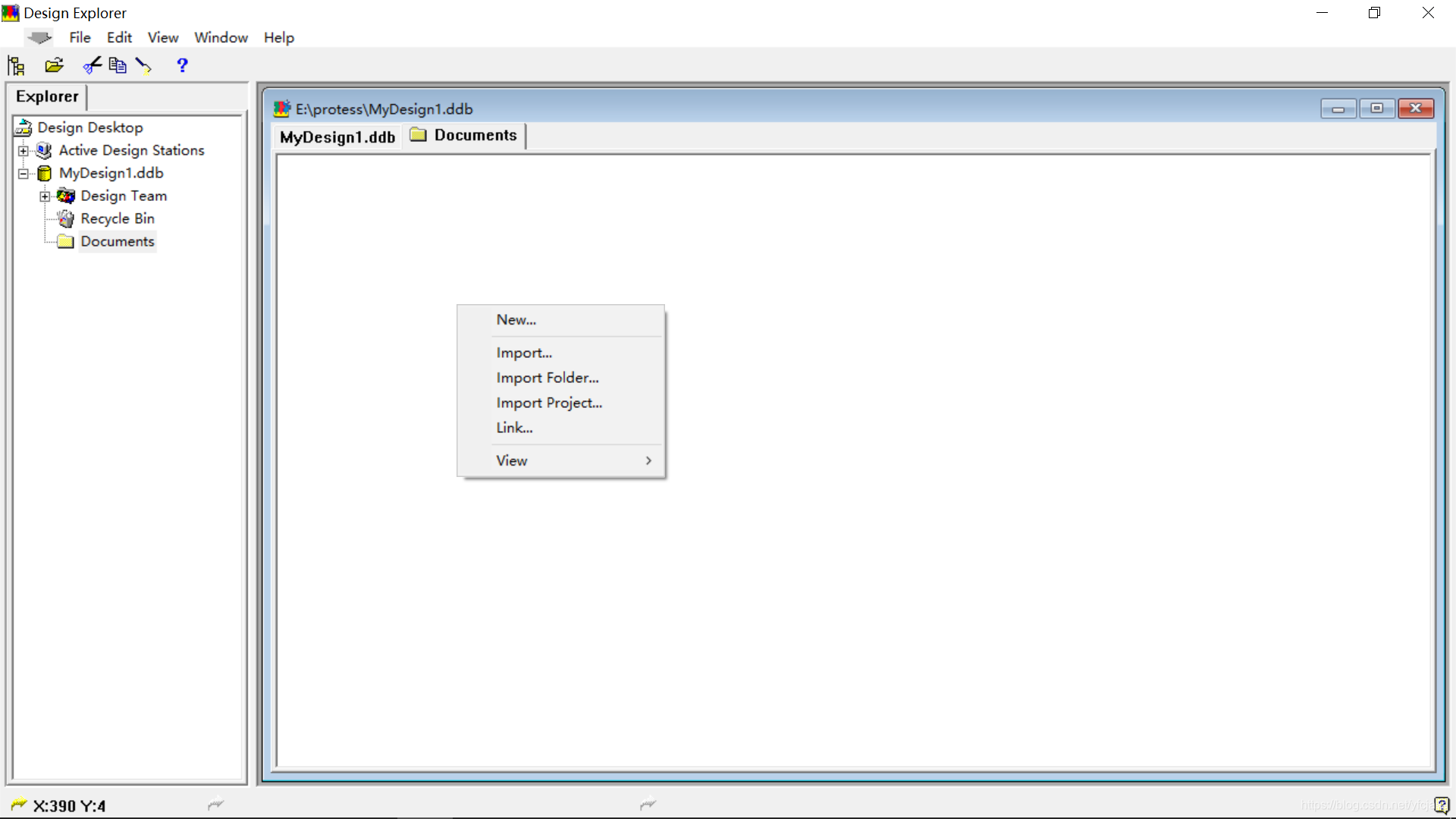

右击点new

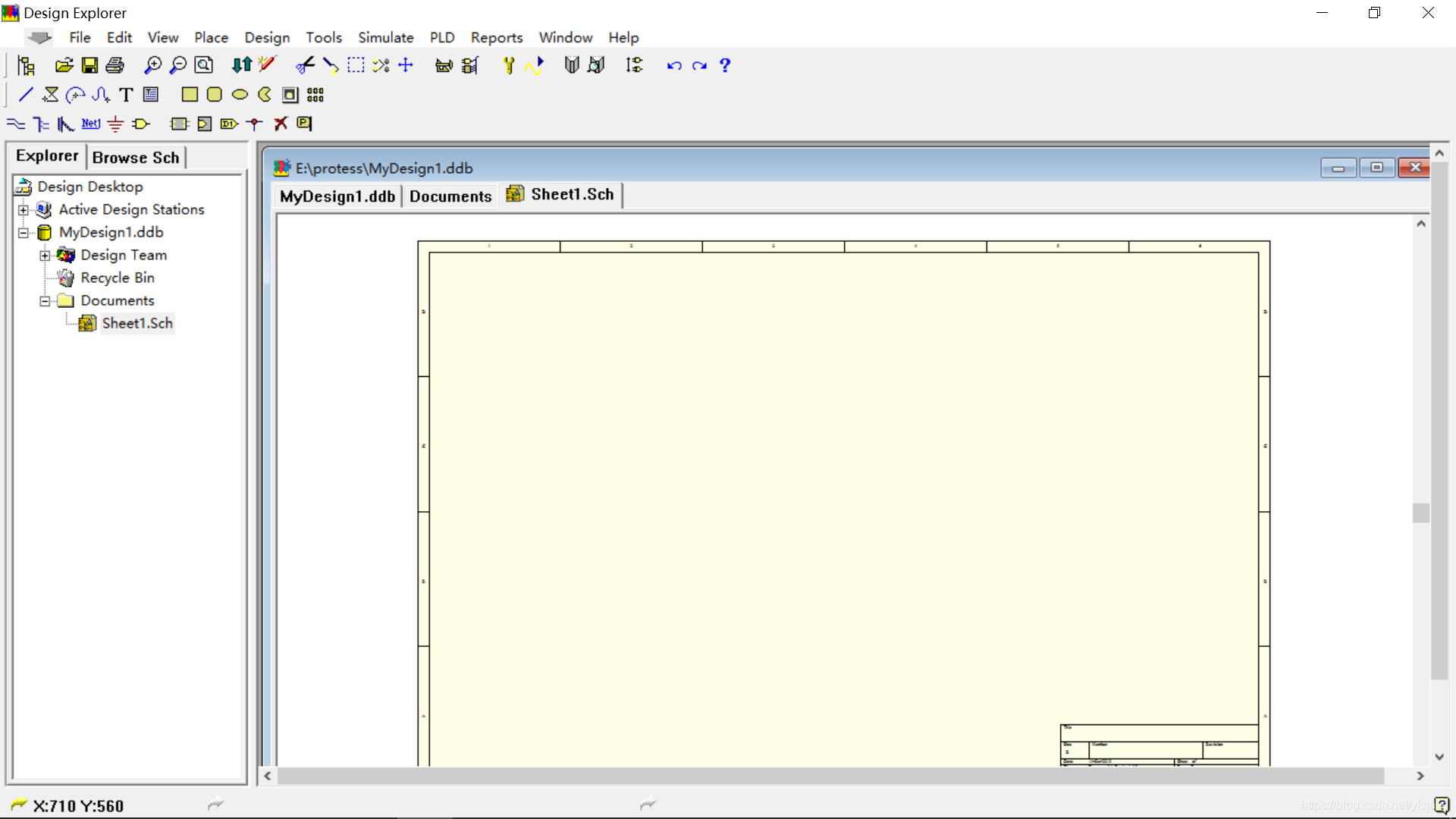

点击图中蓝色部分

（2）、在原理图中设计电路

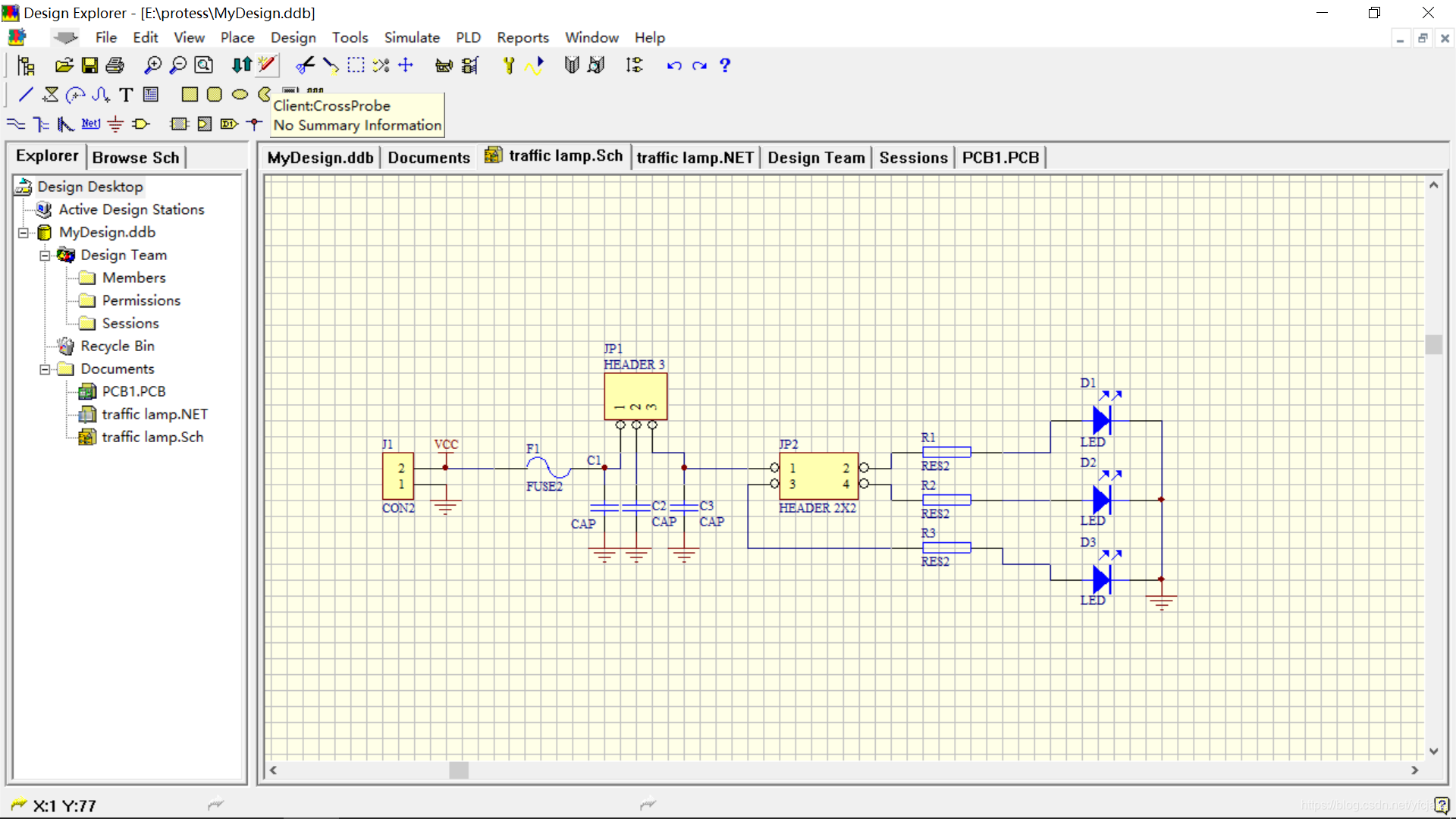

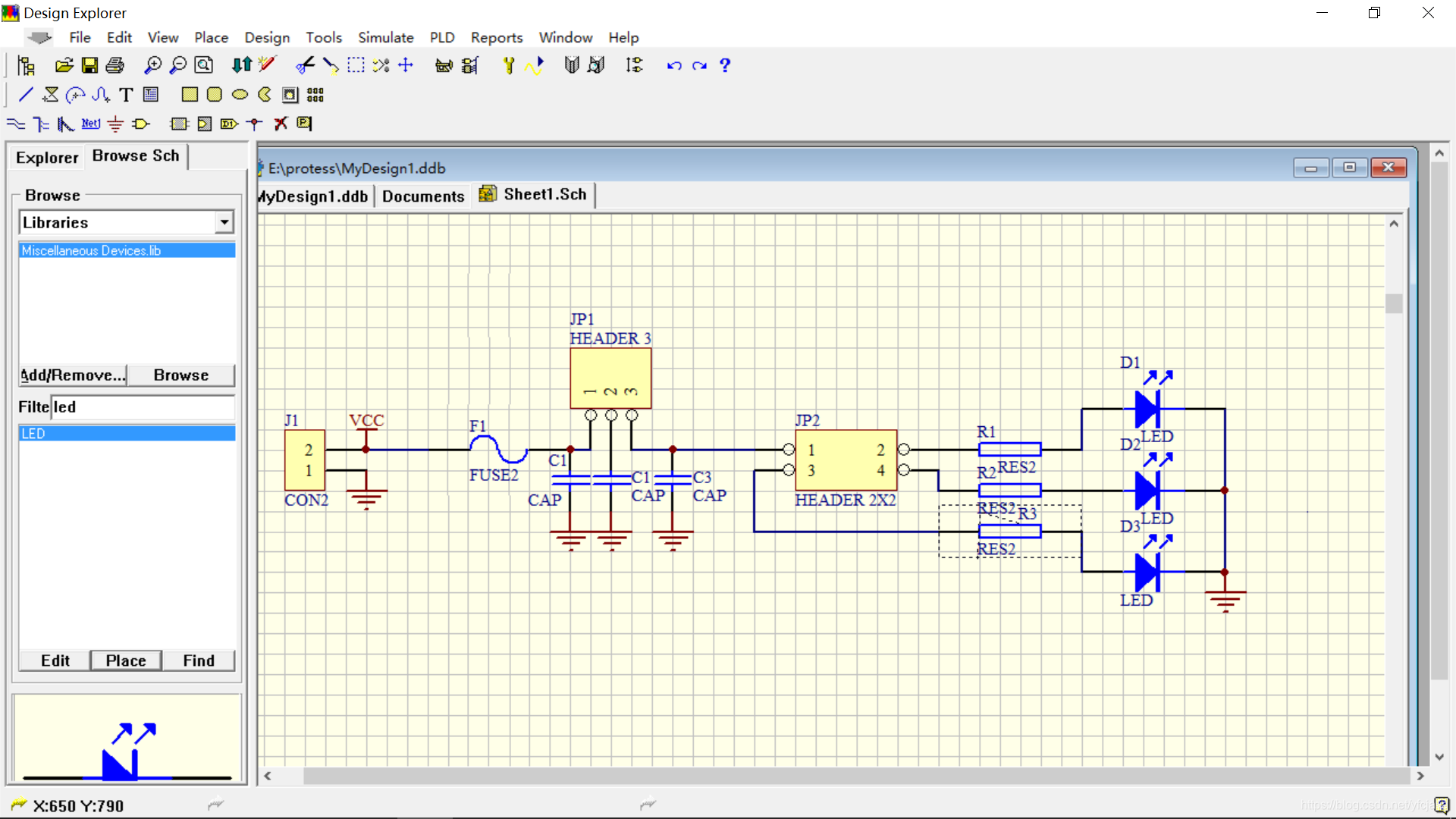

所要绘制的电路

点击左边的Browse Sch->Libraries。

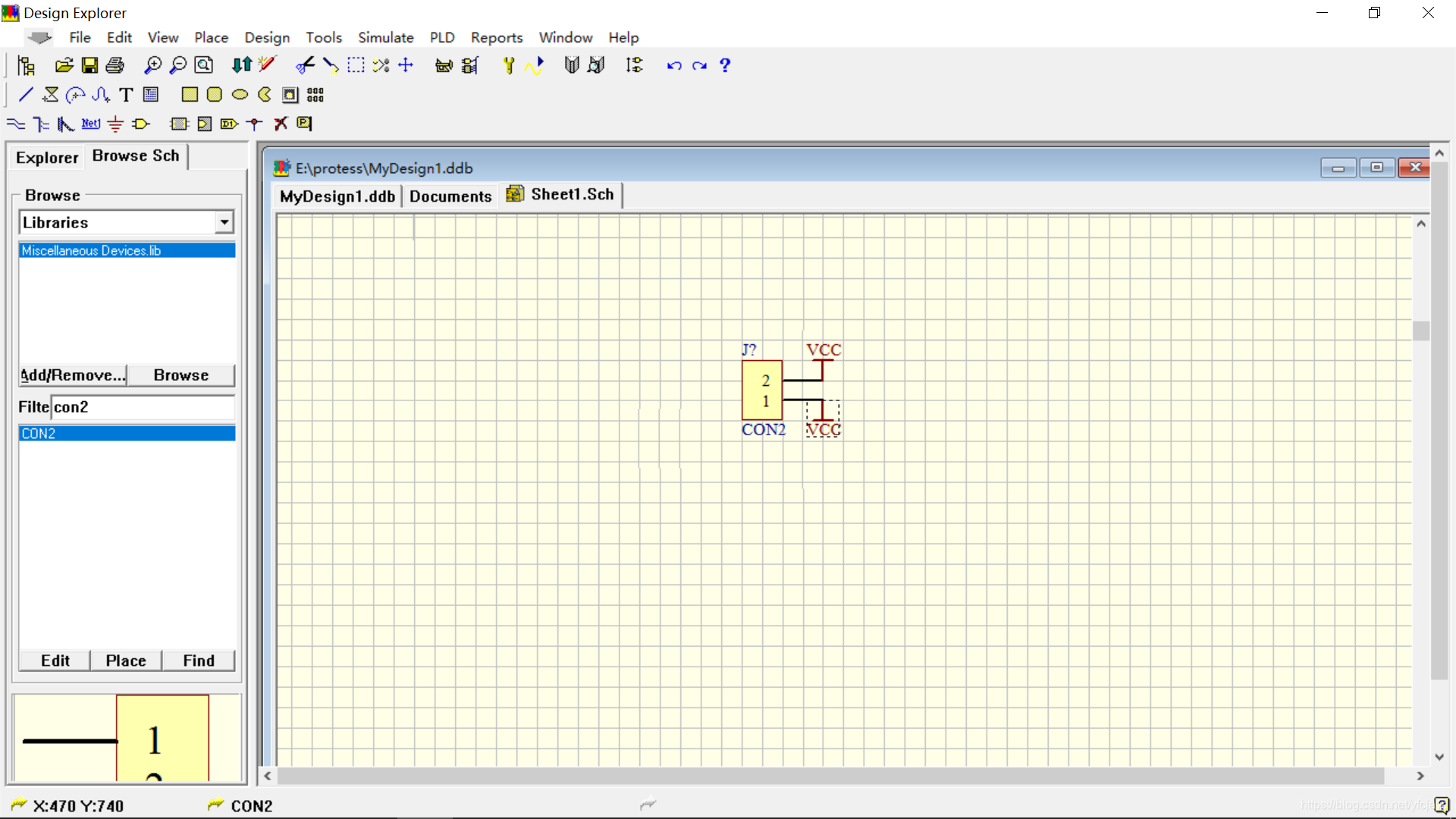

在Filte中输入需要的元件如（con2）.

注意：双击 控件 然后按空格就可旋转。

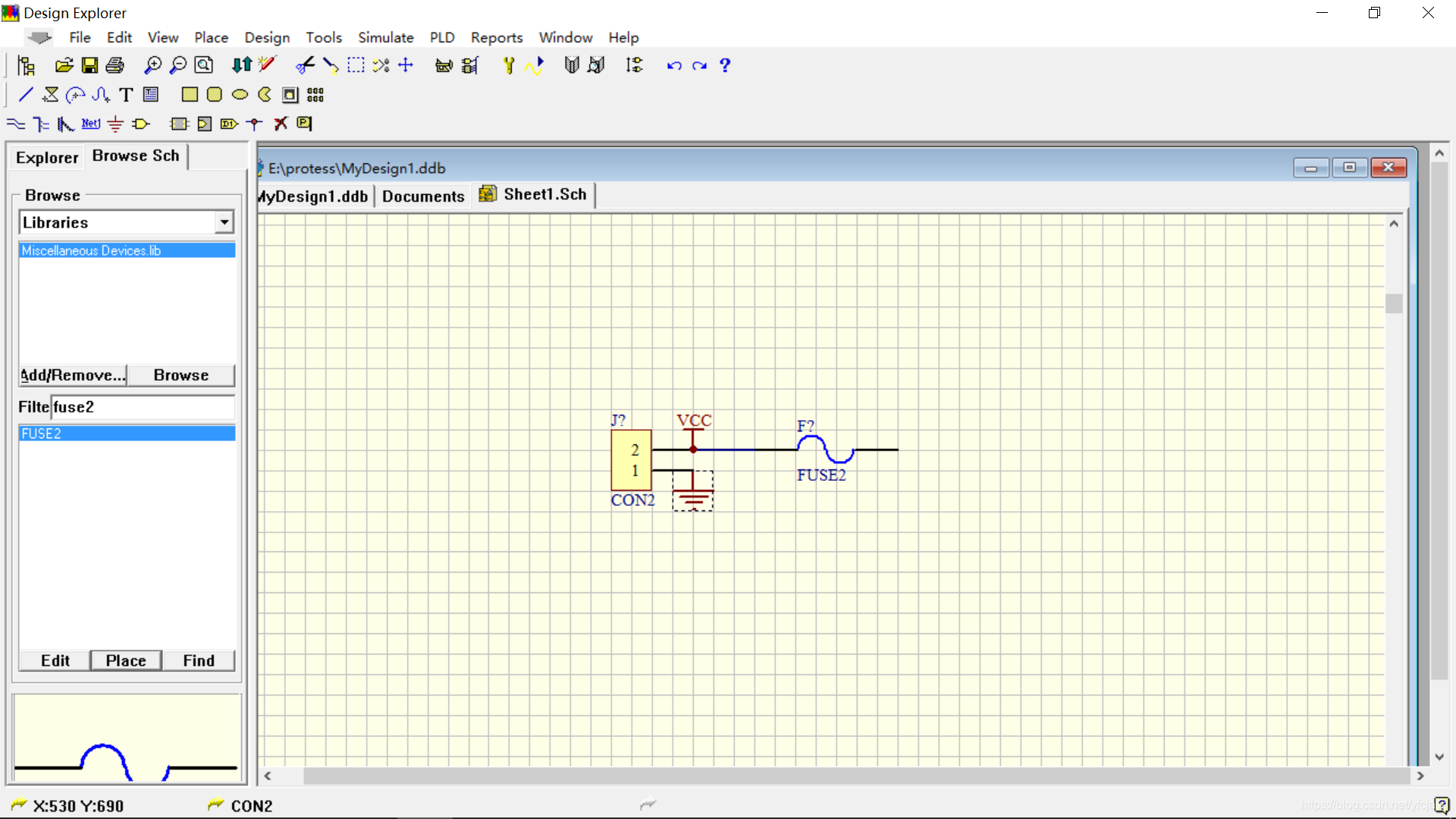

Con2要点击place后才可在网格中放置

Vcc是上面的4条横线为倒三角形(PlacePowerPort)

双击vcc 在style中选择power ground

连线用右上边的(PlaceWire)

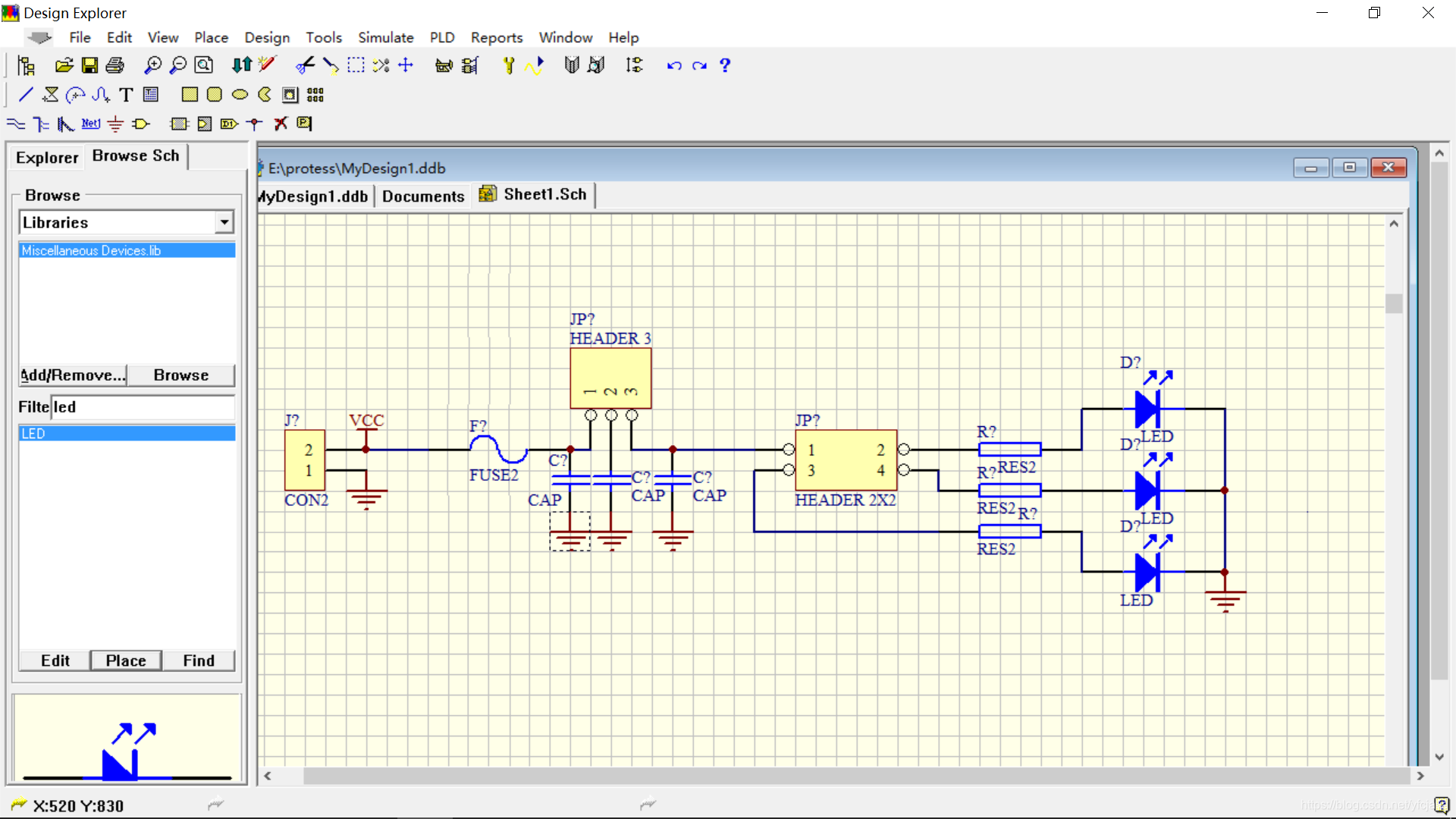

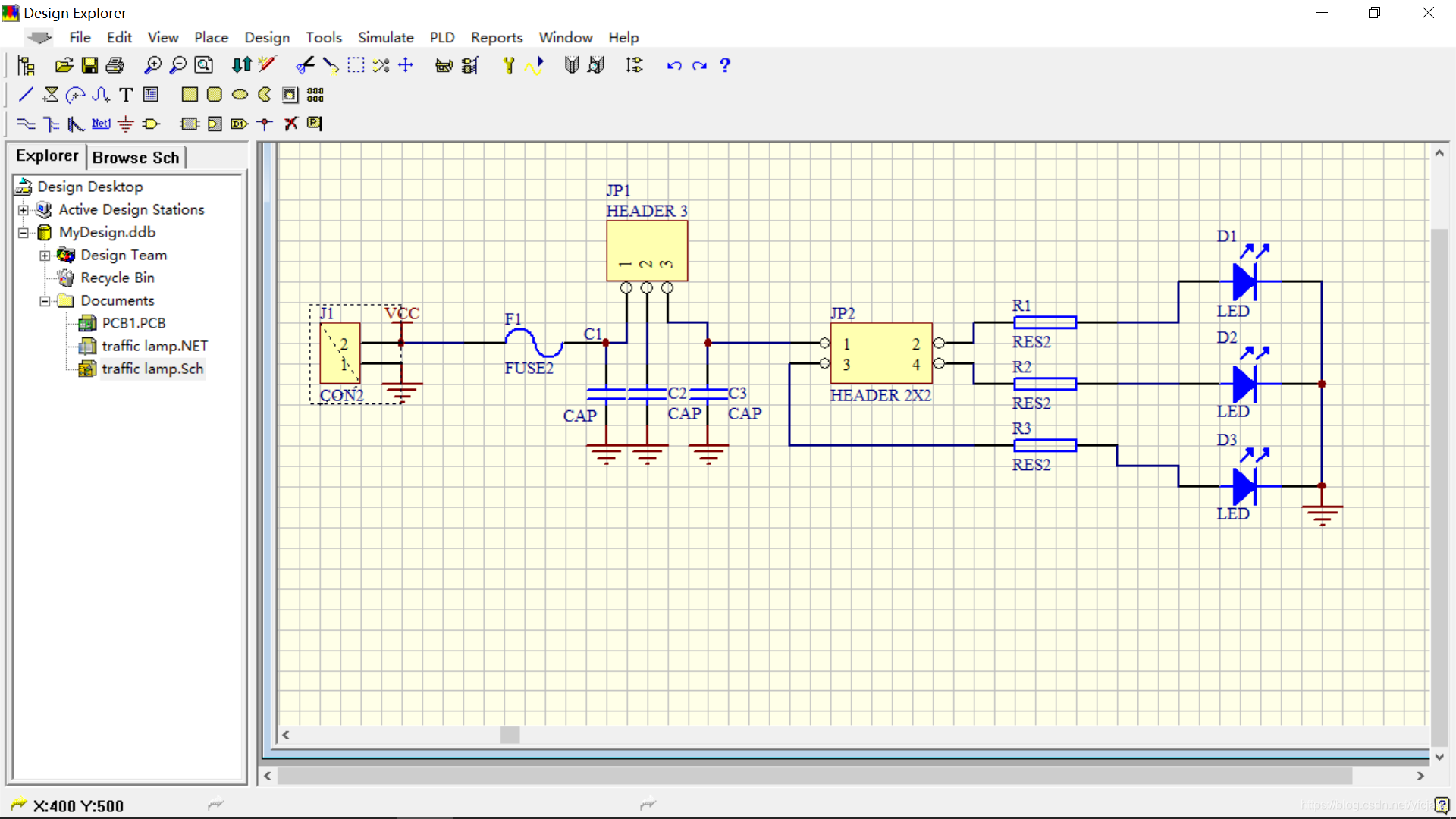

连线后

（3）.标名称

如双击con2后弹出一个对话框将J?改为J1

（4）.封装（双击元件在footorint输入封装 类  型如‘SIP2’）

SIP2:J1

0603:F1、C1、C2、C3、R1、R2、R3

SIP3:JP1

DIP4: JP2

AXIAL0.3: D1、D2、D3

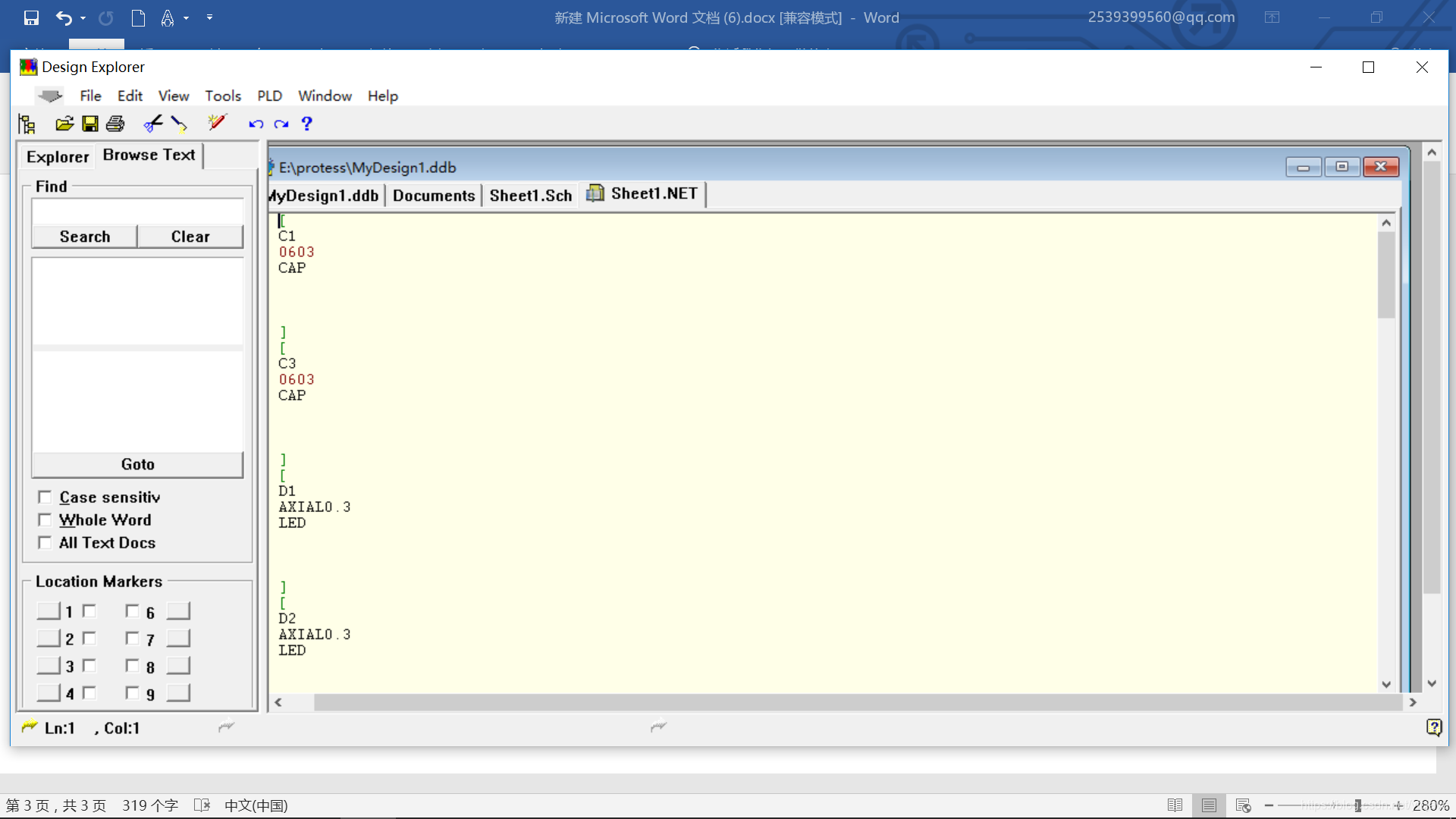

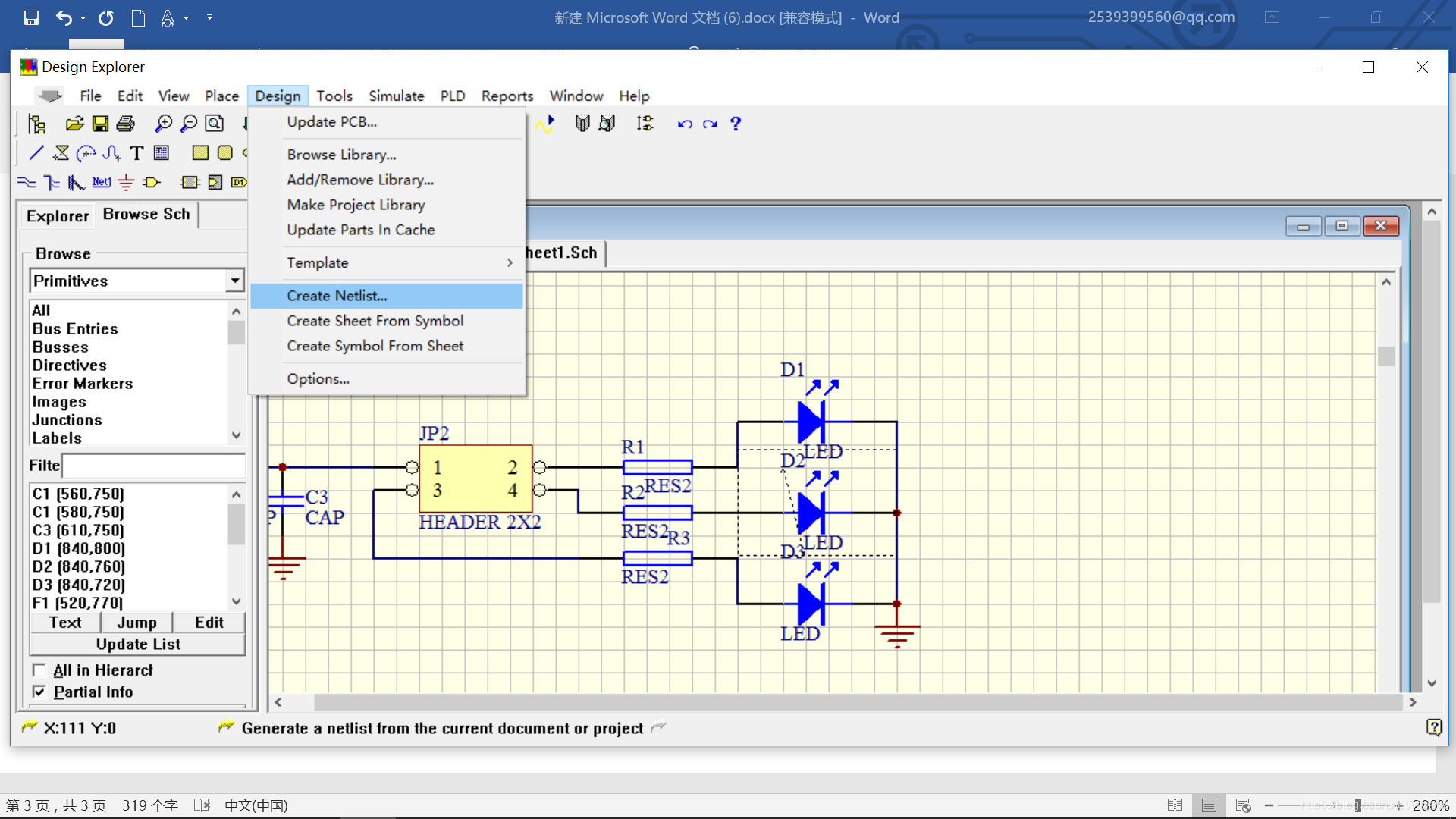

二．导出*.net文件

三．创建pcb文件

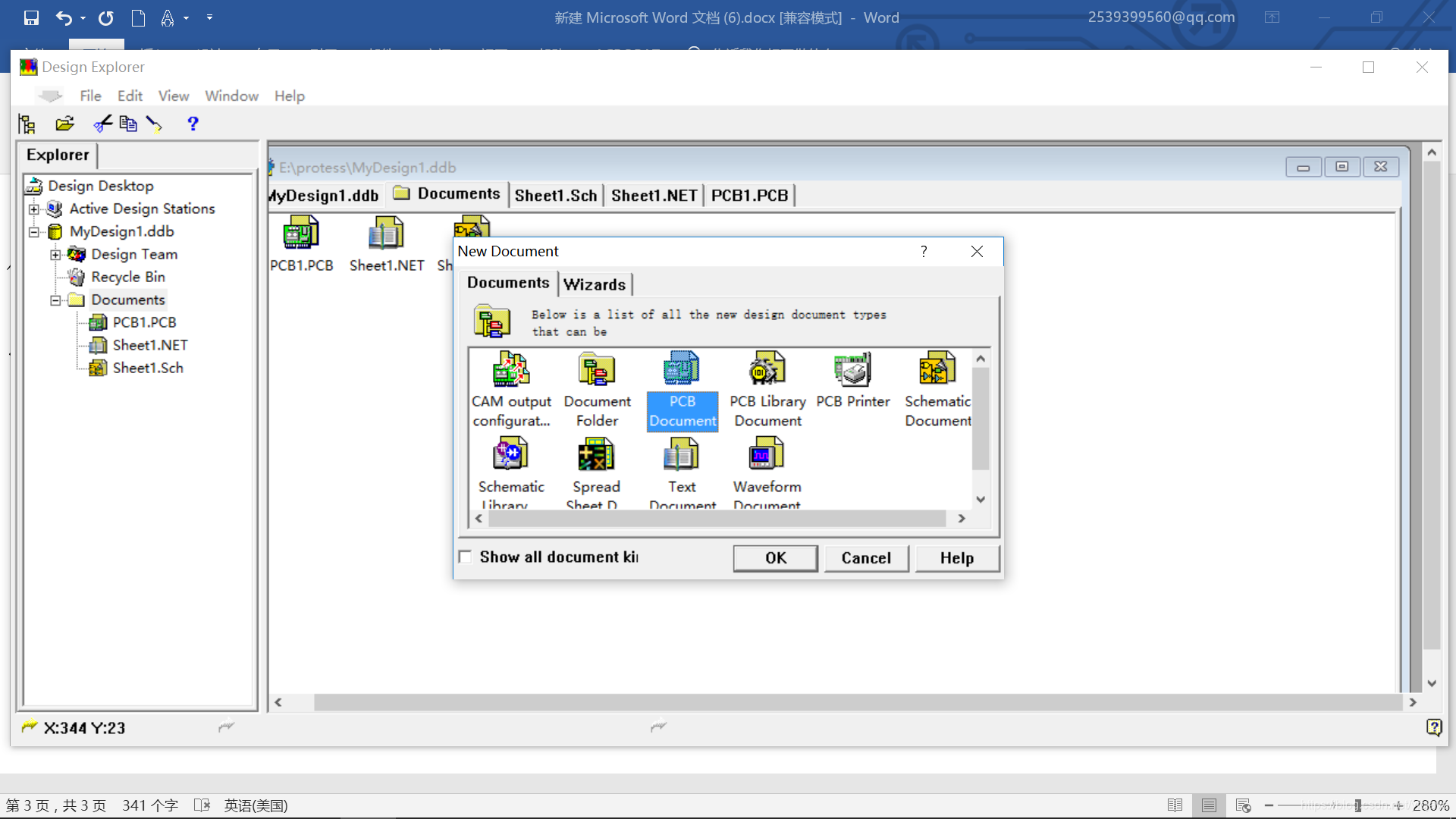

（1）.点击Documents然后在下面右击点new选中pcb创建

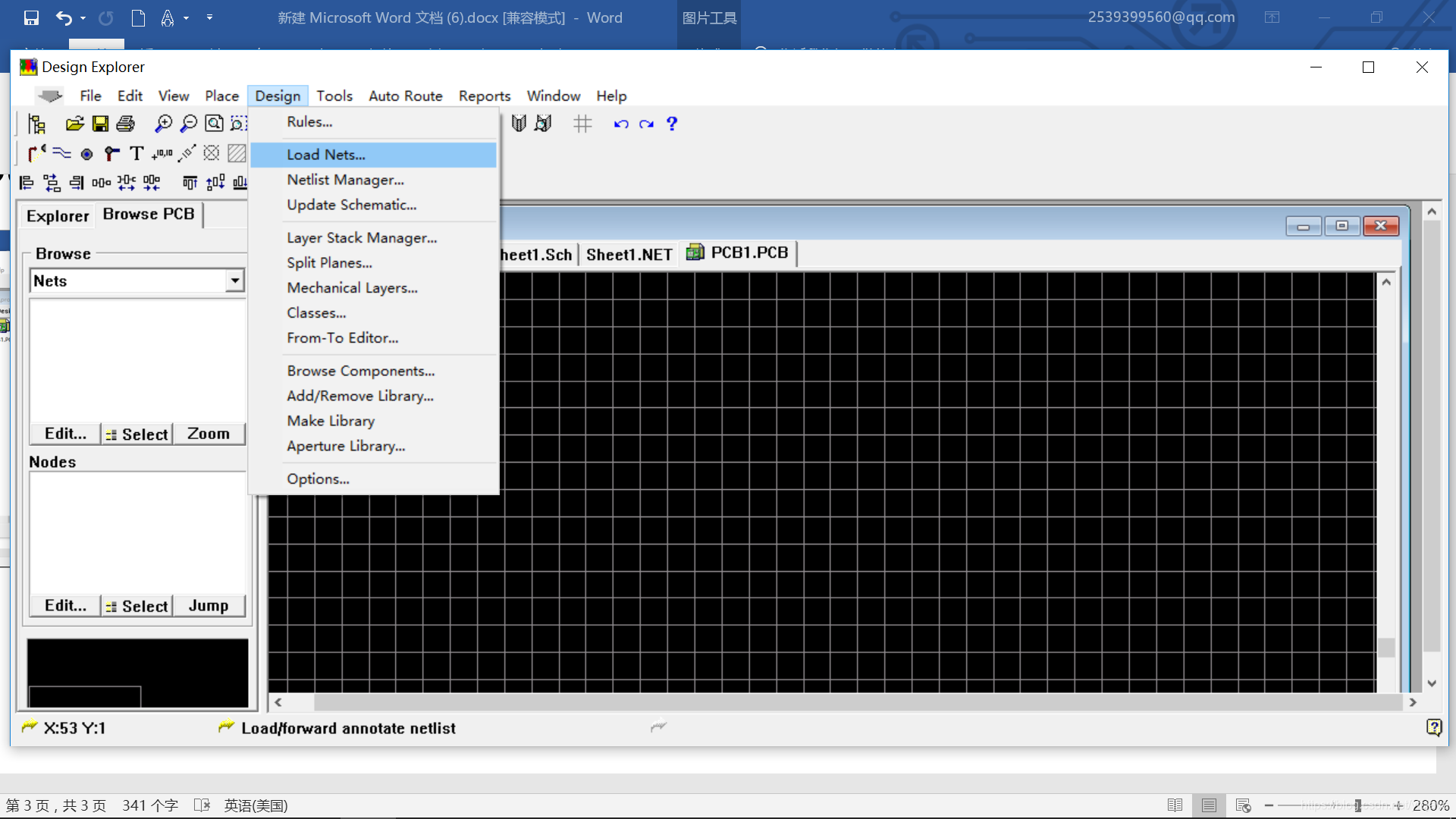

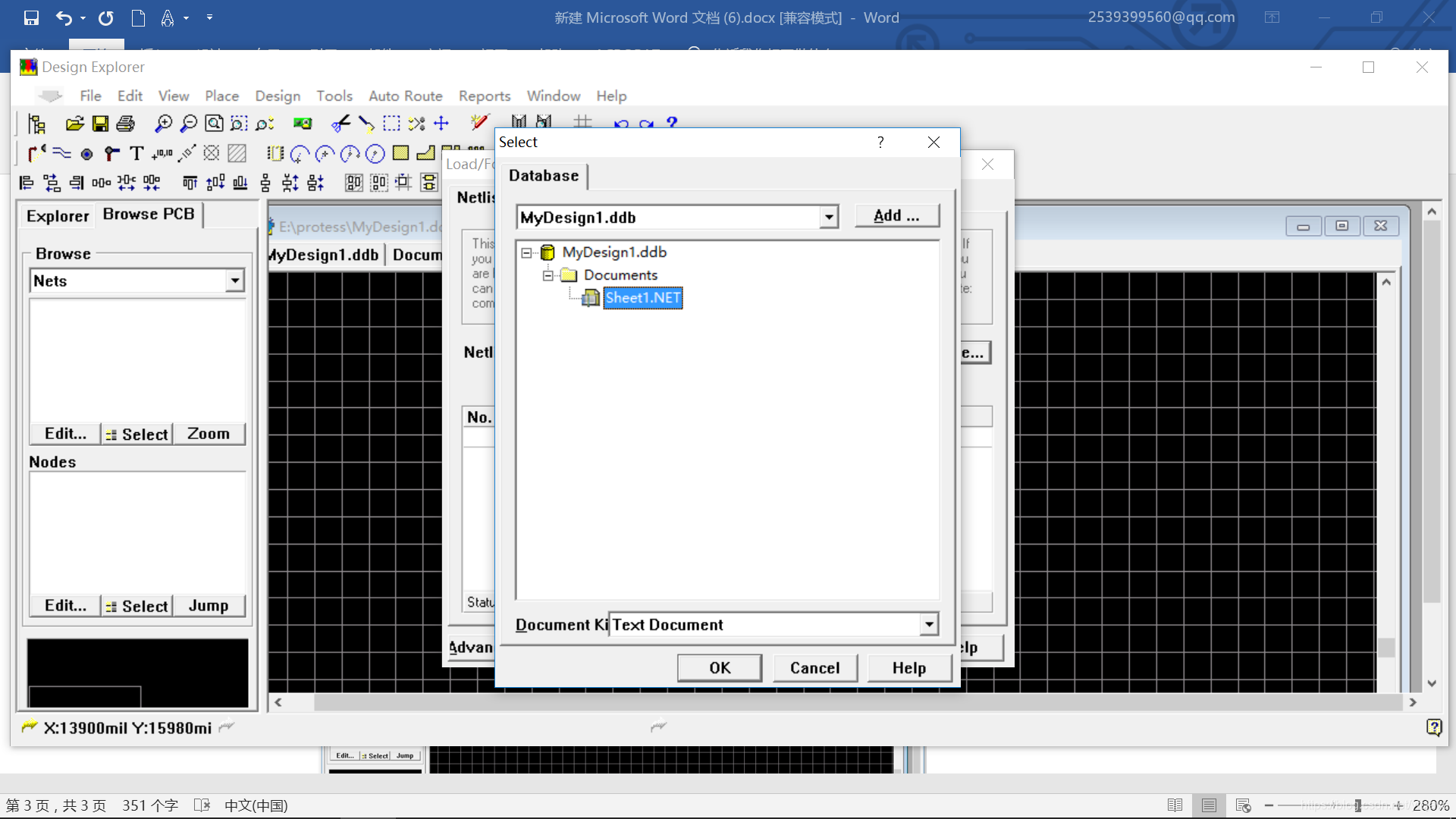

（2）.导入刚刚创建的*.net文件

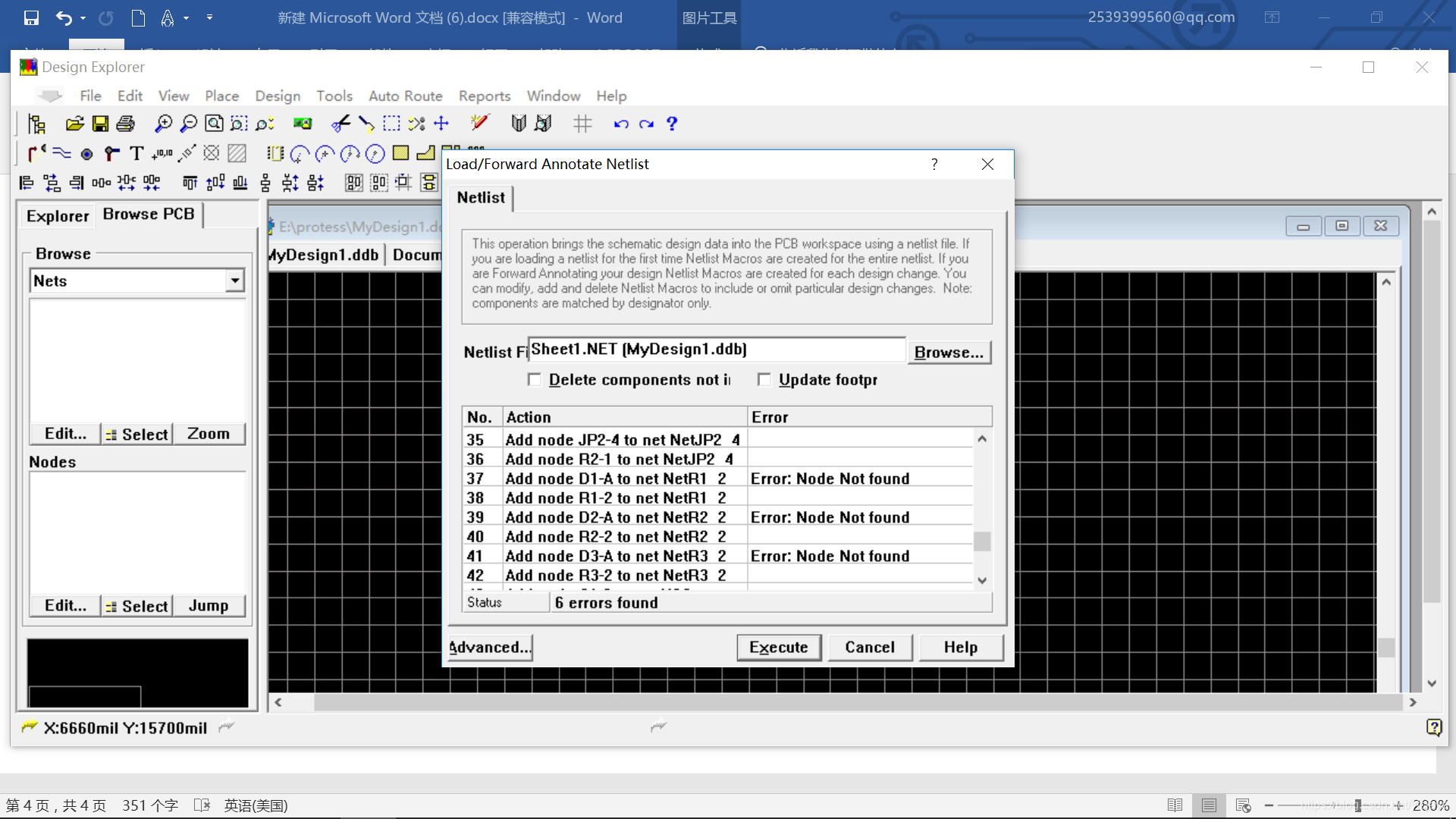

(3).若出现错误会报错

上面的erro是原理图的问题

点击Browse在点击弹出的对话框中的 Edit

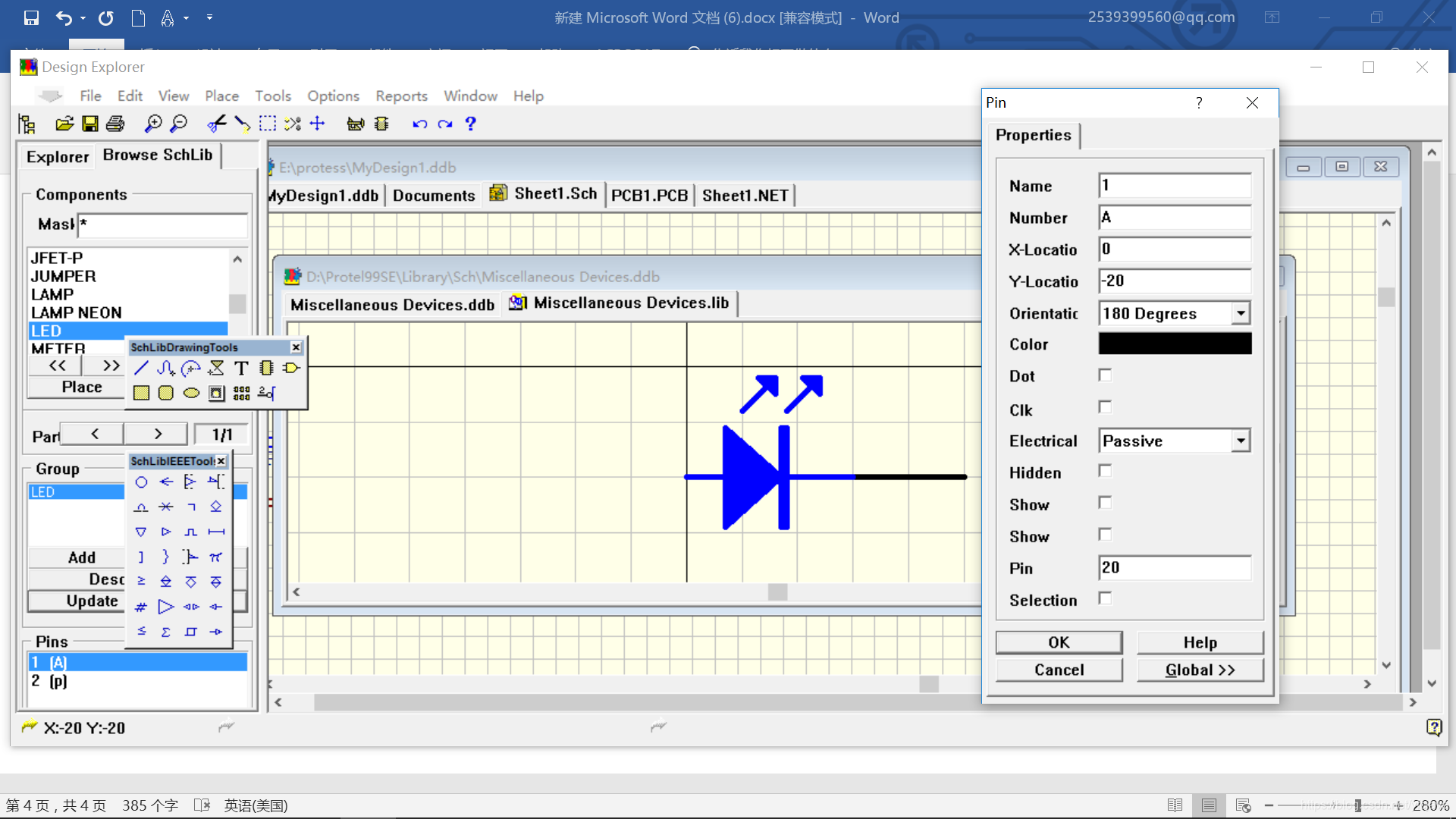

双击led左边管脚后会弹出对话框,将Numbr中的A修改为1.

右边管脚改为2。然后点击左边的Update

在重新导出*.net文件(二．导出*.net文件).然后再重复导入net文件的步骤

(4).pcb绘制

   布局（摆放控件）、布线、特殊元器件布线规则、覆铜、制版流程、器件选型

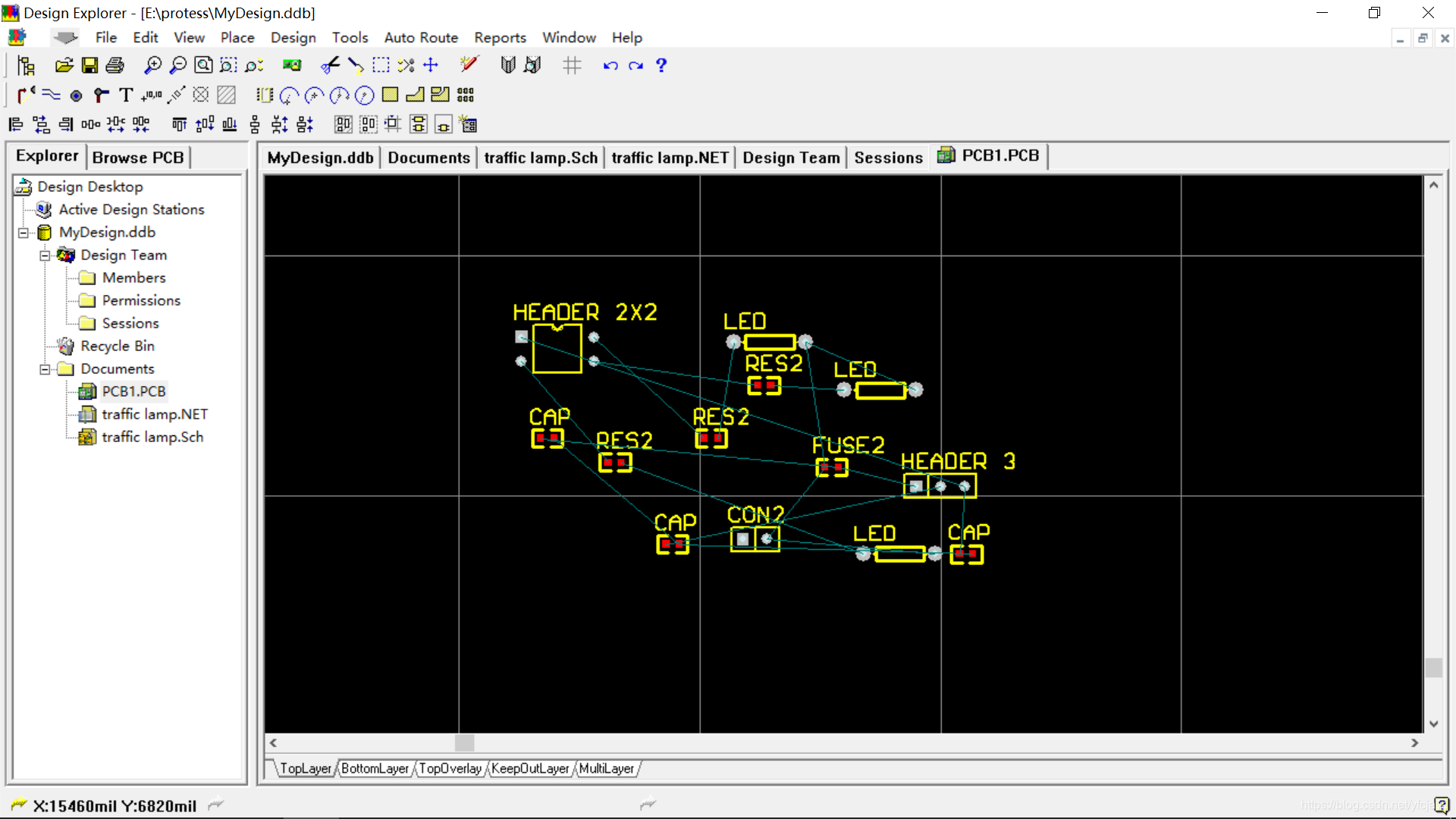

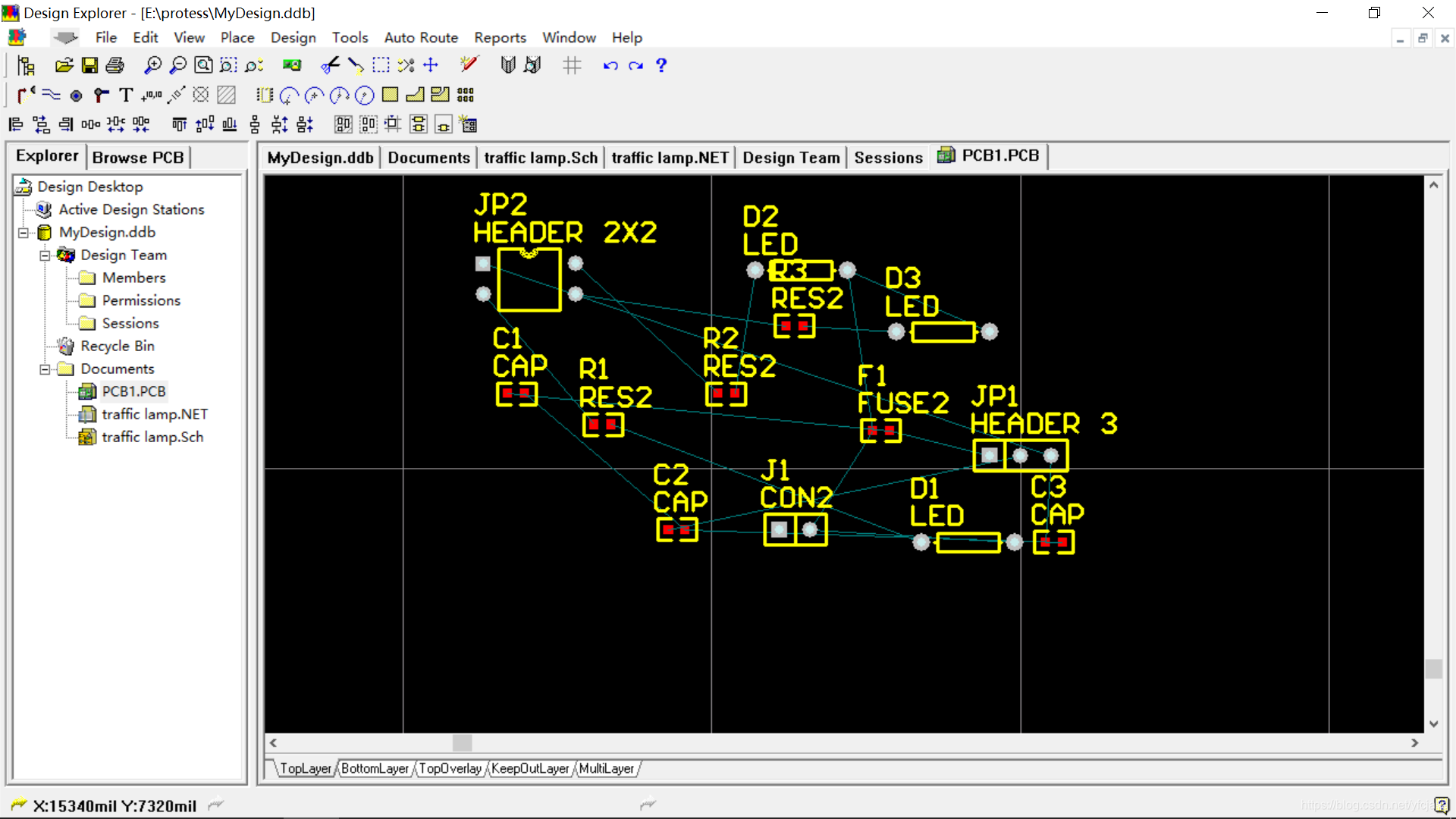

布局

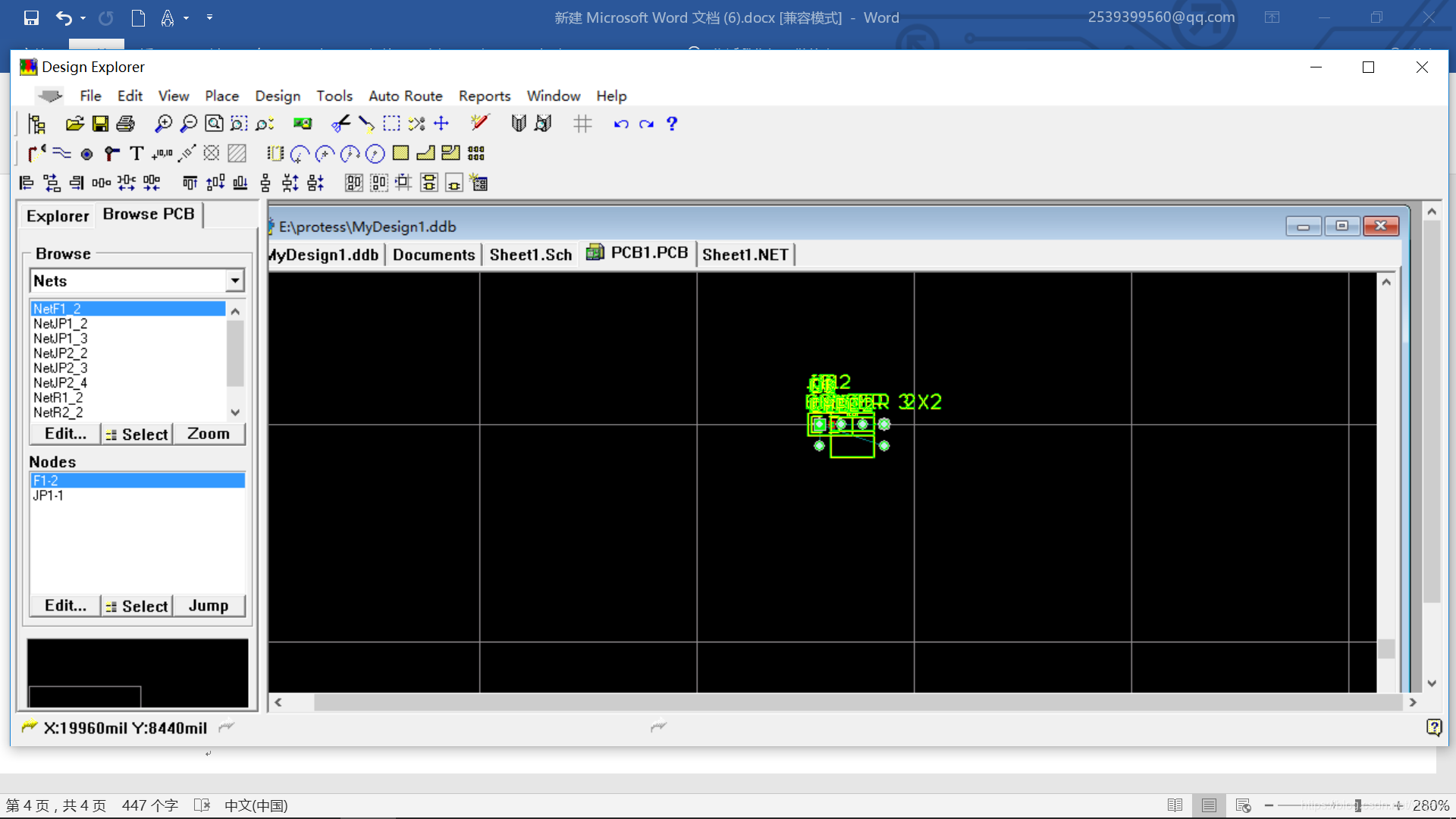

用鼠标将这一块拉出来

将元件标号C1等隐藏：双击上图JP2选择Designator，然后对hide打勾然后点击 Global  在点击ok。LED的隐藏就是双击led图标后面一样的操作

点击左上CrossProbe,然后点击J1可定位到pcb文件中的J1

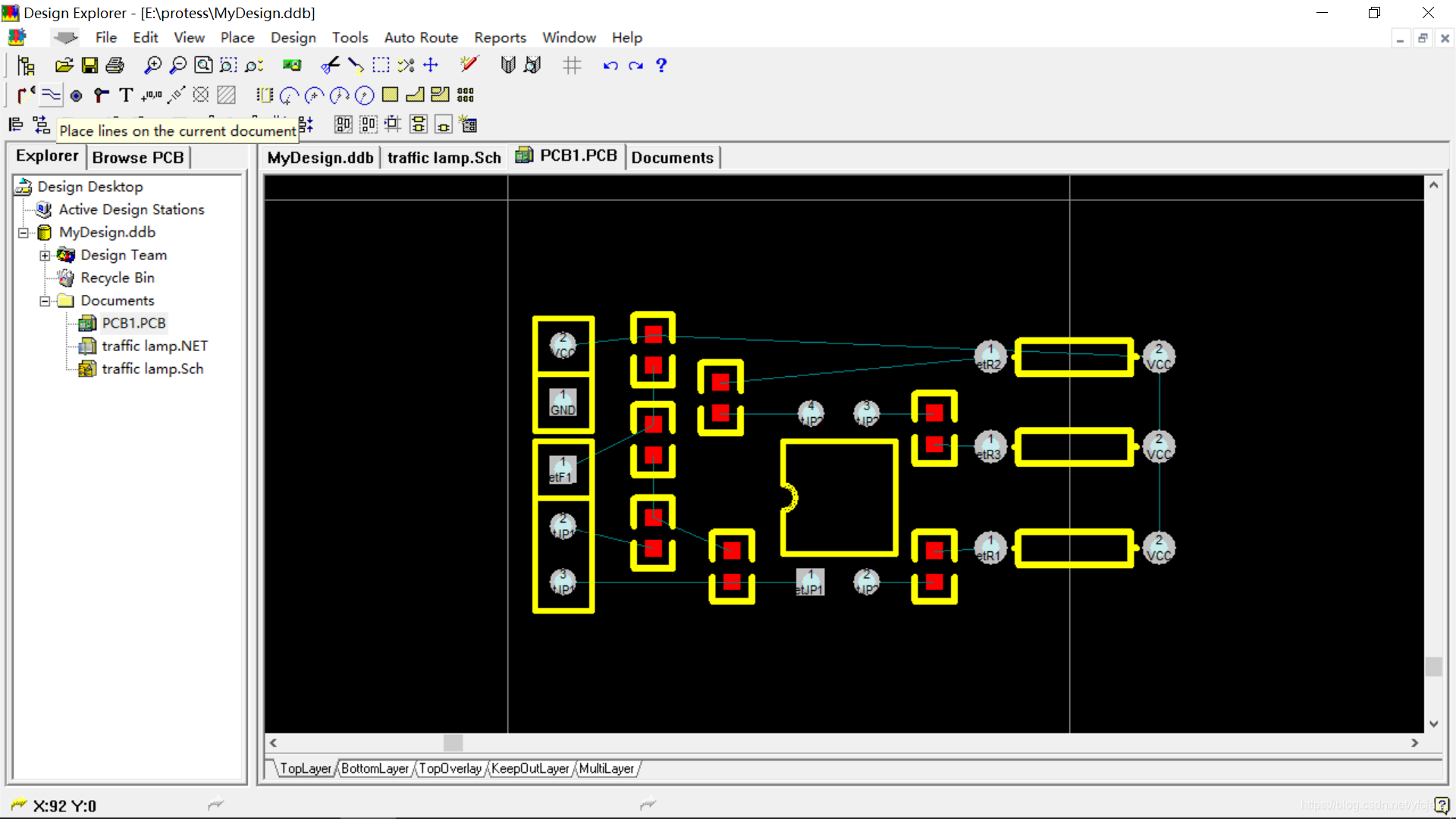

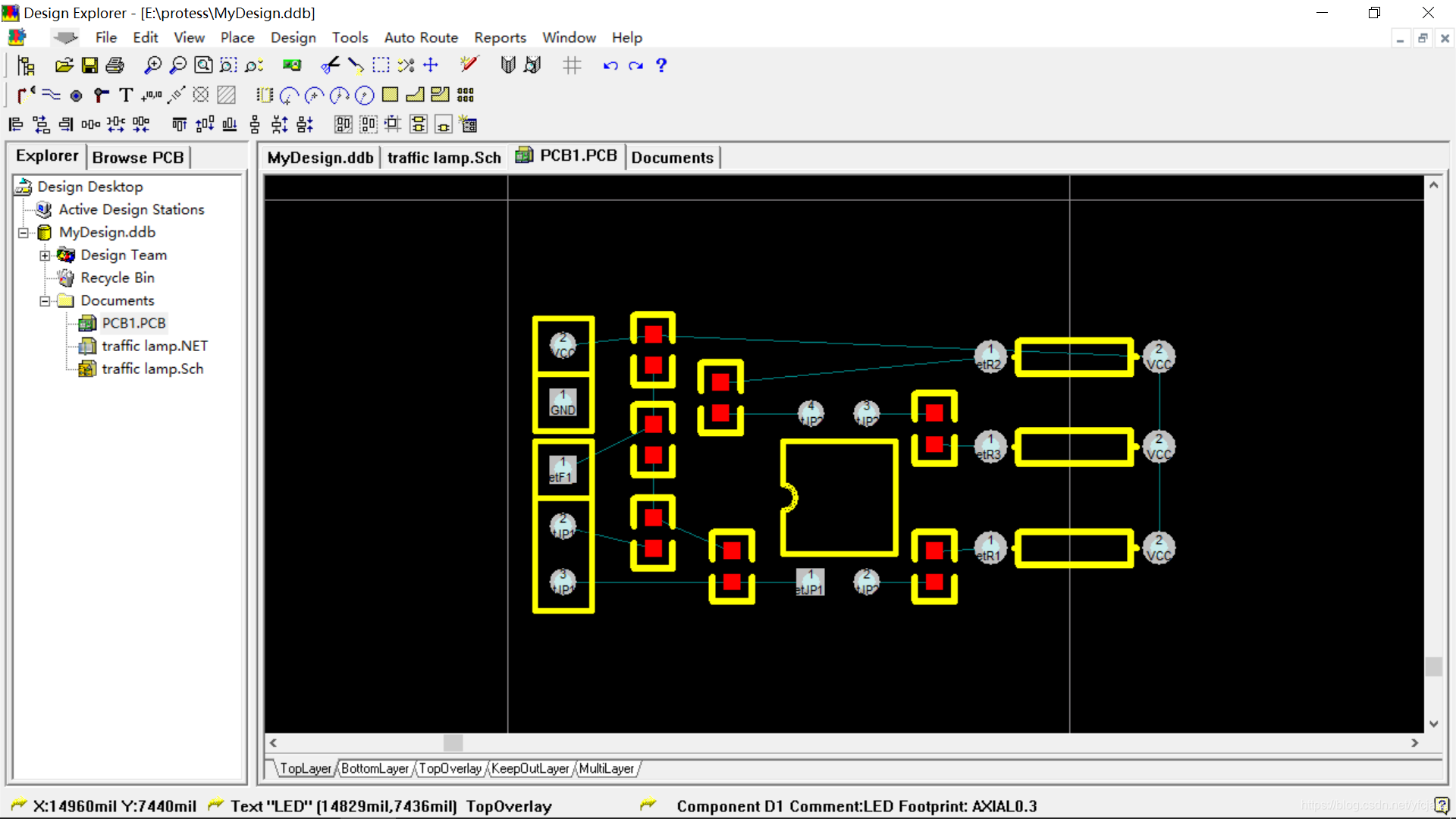

元件整理后的位置(布局)

布线

TopLayer(第一层板)、BottomLayer(第二层板)、KeepOutLayer(外层)

选择左下的TopLayer,然后点击Place lines*开始连线（根据飞线连接）

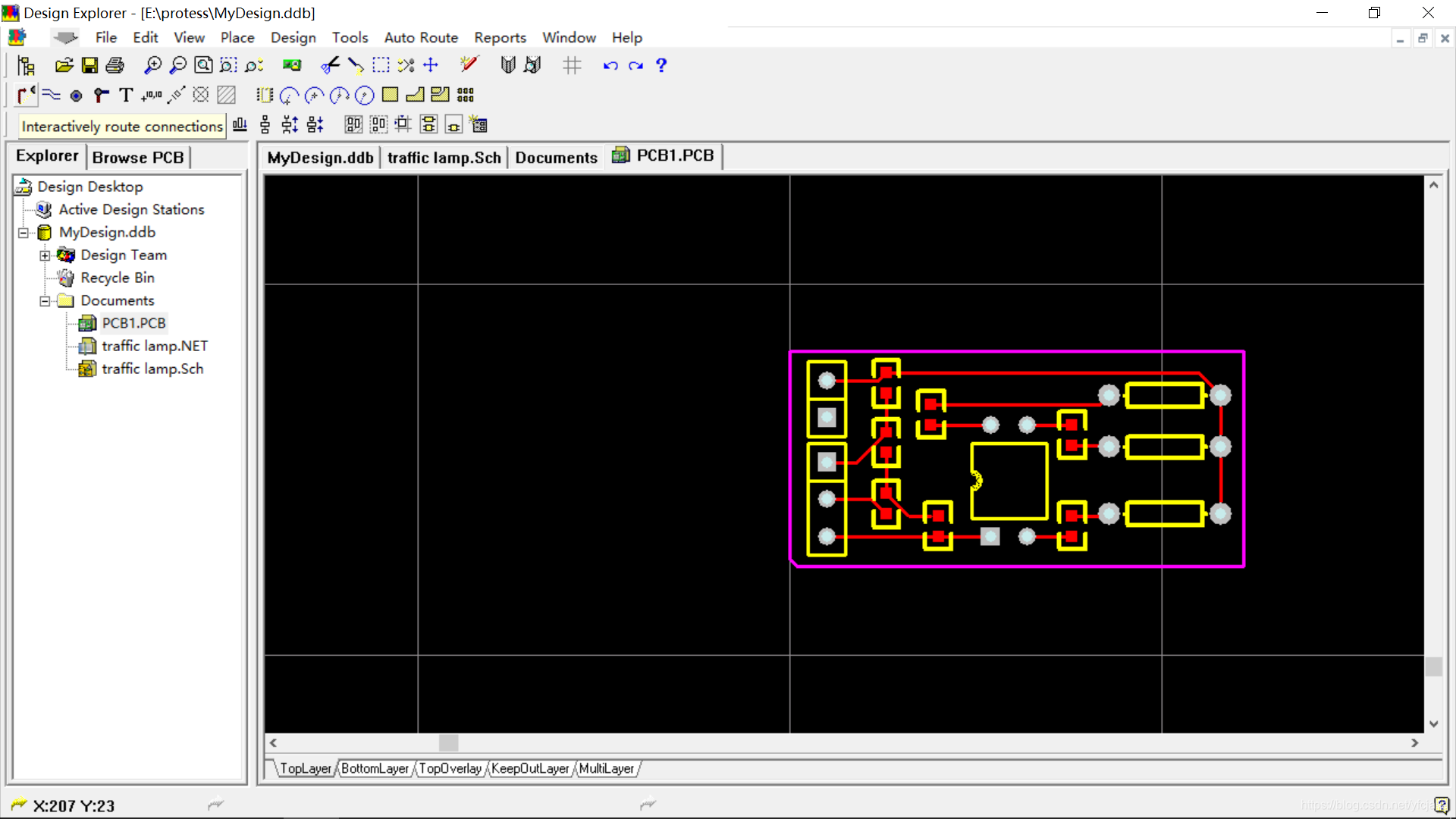

红色线是用Place lines

紫红色线是用Place lines

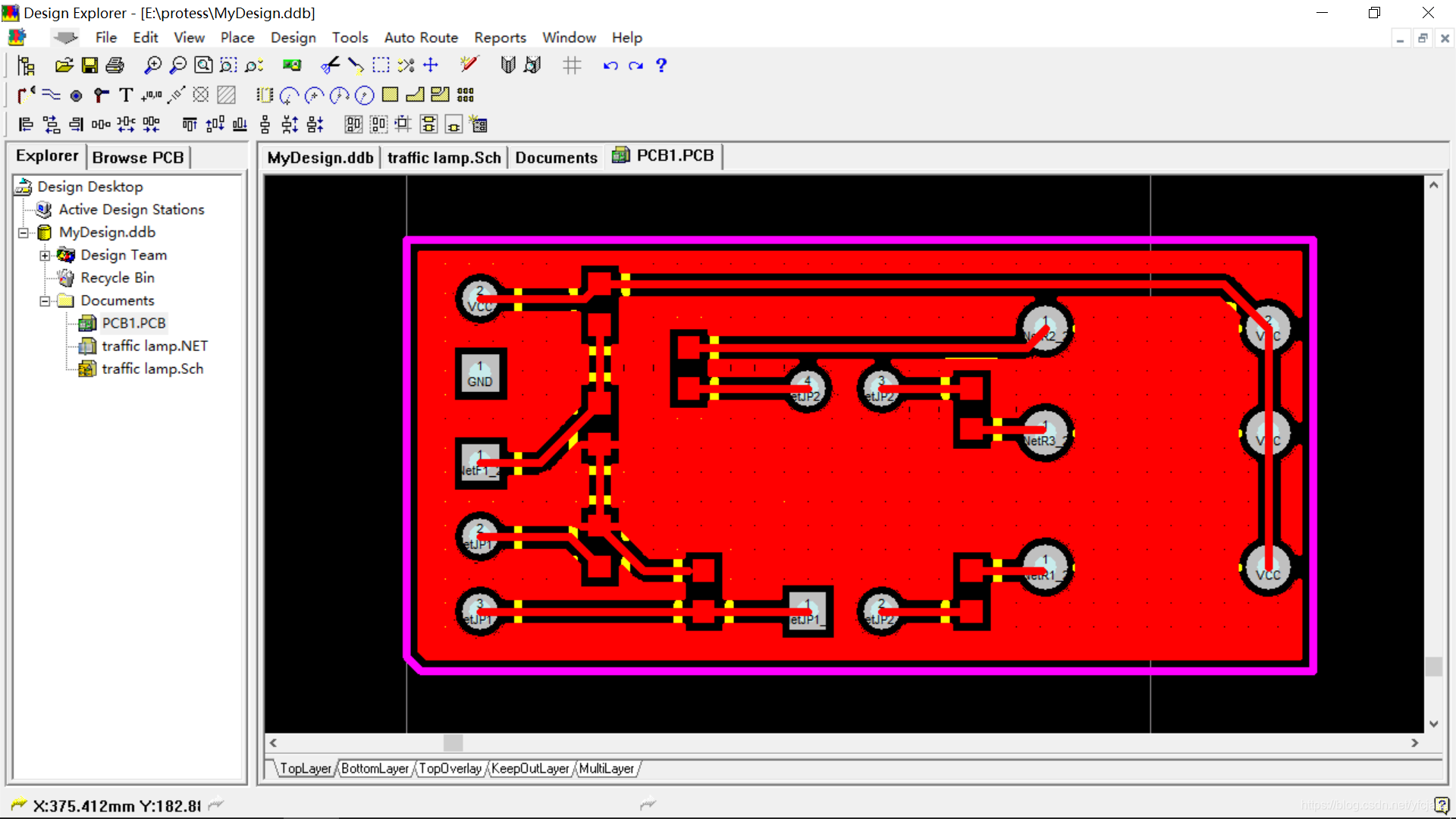

覆铜

用图中的placePolygonplane覆铜。

若为单层板只需在TopLayer覆铜。

若为双层板需在TopLayer和TopOverlay覆铜。

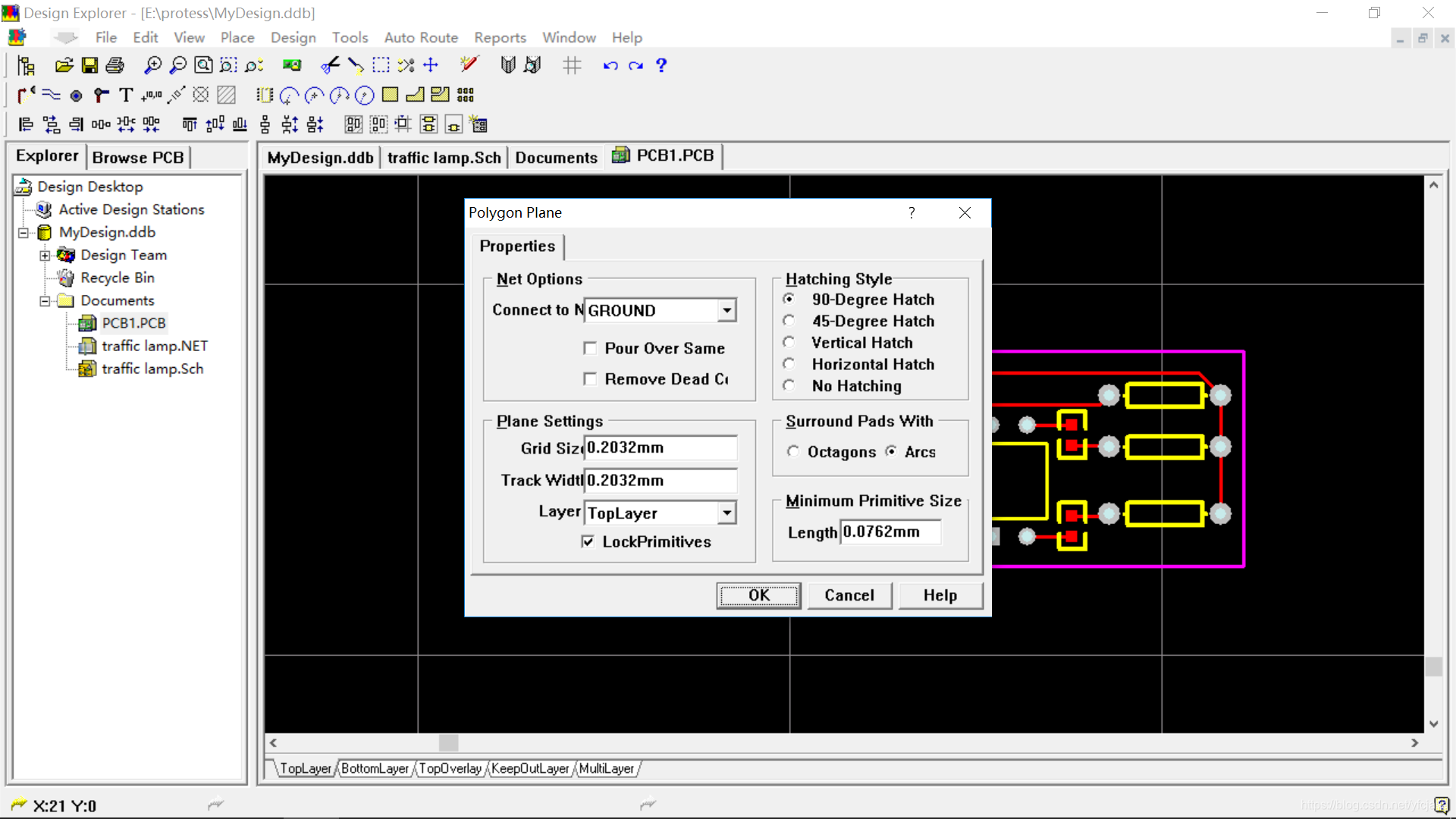

覆铜的配置（q可调节Grid Size ）(图片有误：将Connect to的GROUND改为GND)

覆铜:沿着紫红色线框连成一圈

-----------------------------------------------------------

如果protel没有合适的封装,那么需要自己画一个封装。（封装的绘制根据难度会用到不同的数学知识）。下面画一个数码管的封装，只需要简单的加减计算。

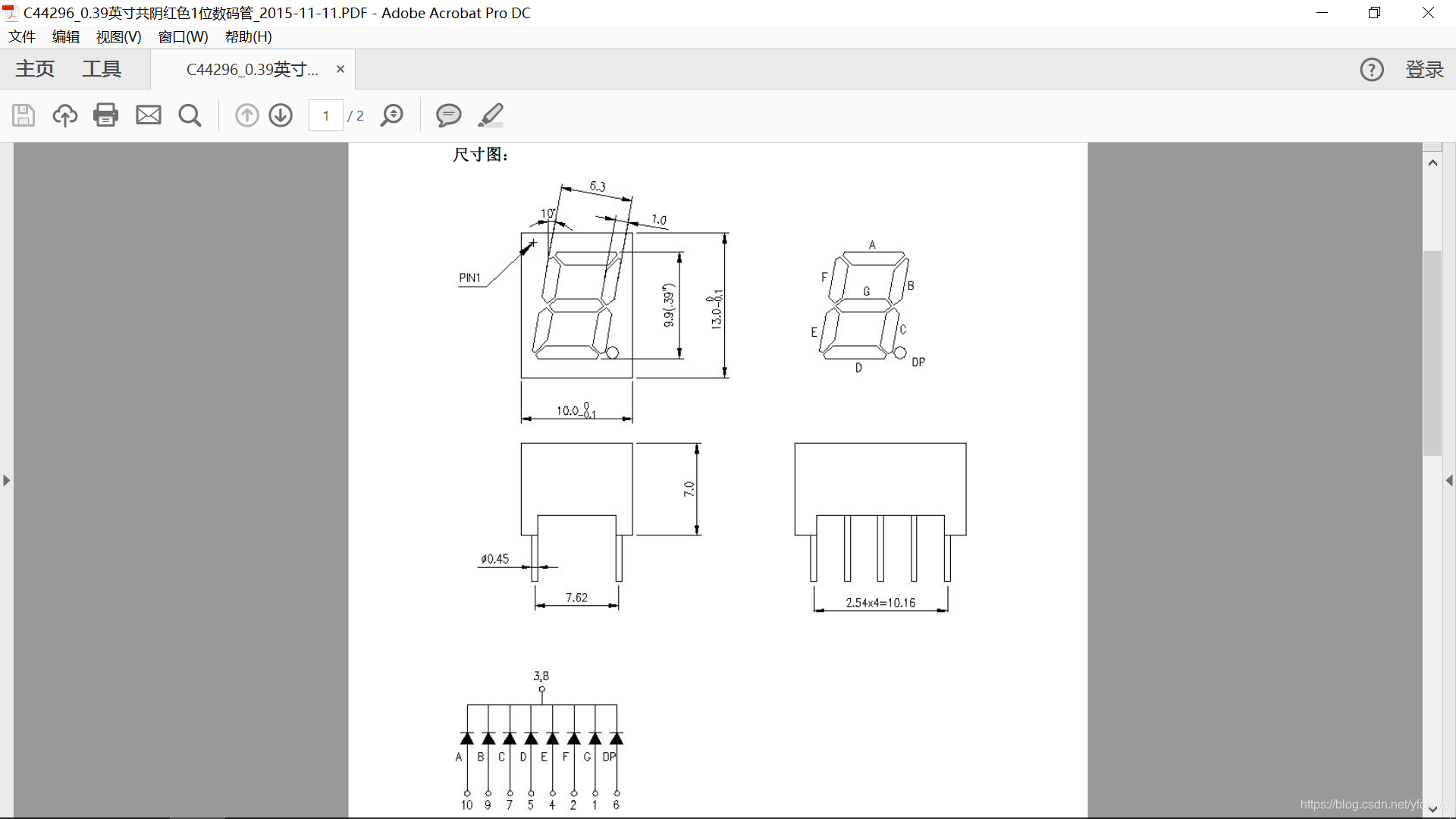

                                                          图1（由立创商城的数据手册提供）

(1).绘制外框

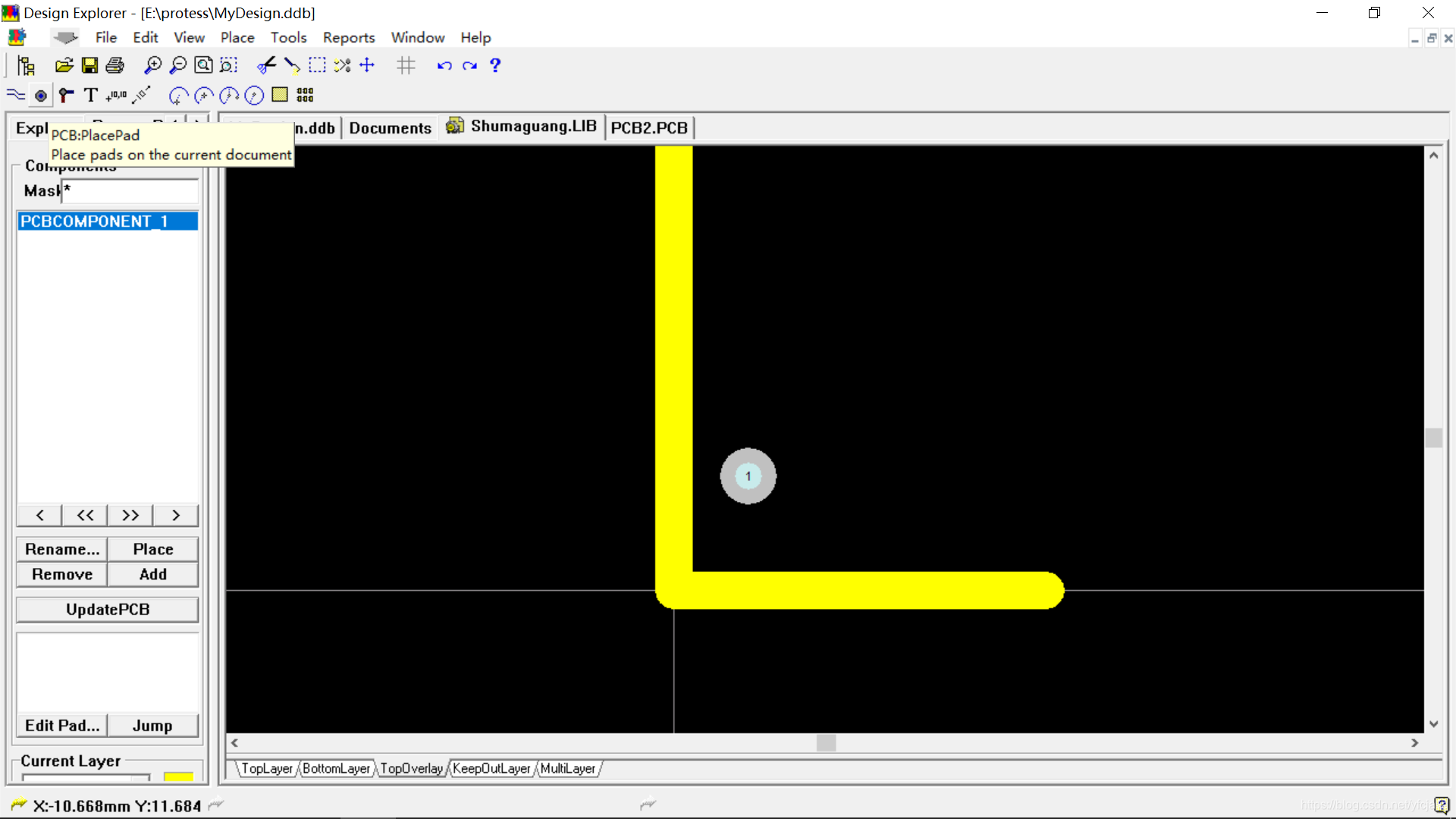

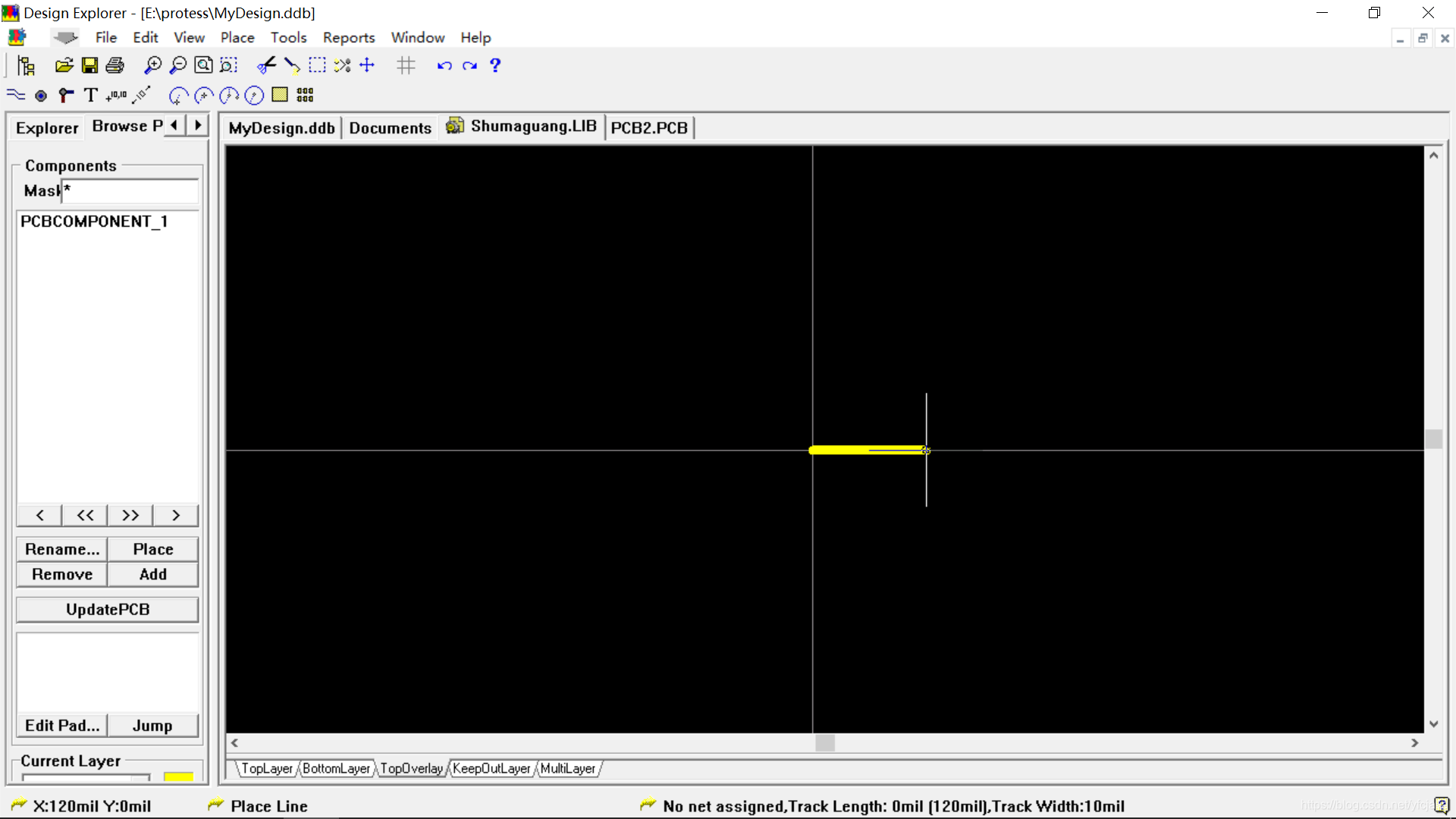

用place lines绘制外框线

在图1中可看到该数码管长10mm宽13mm.

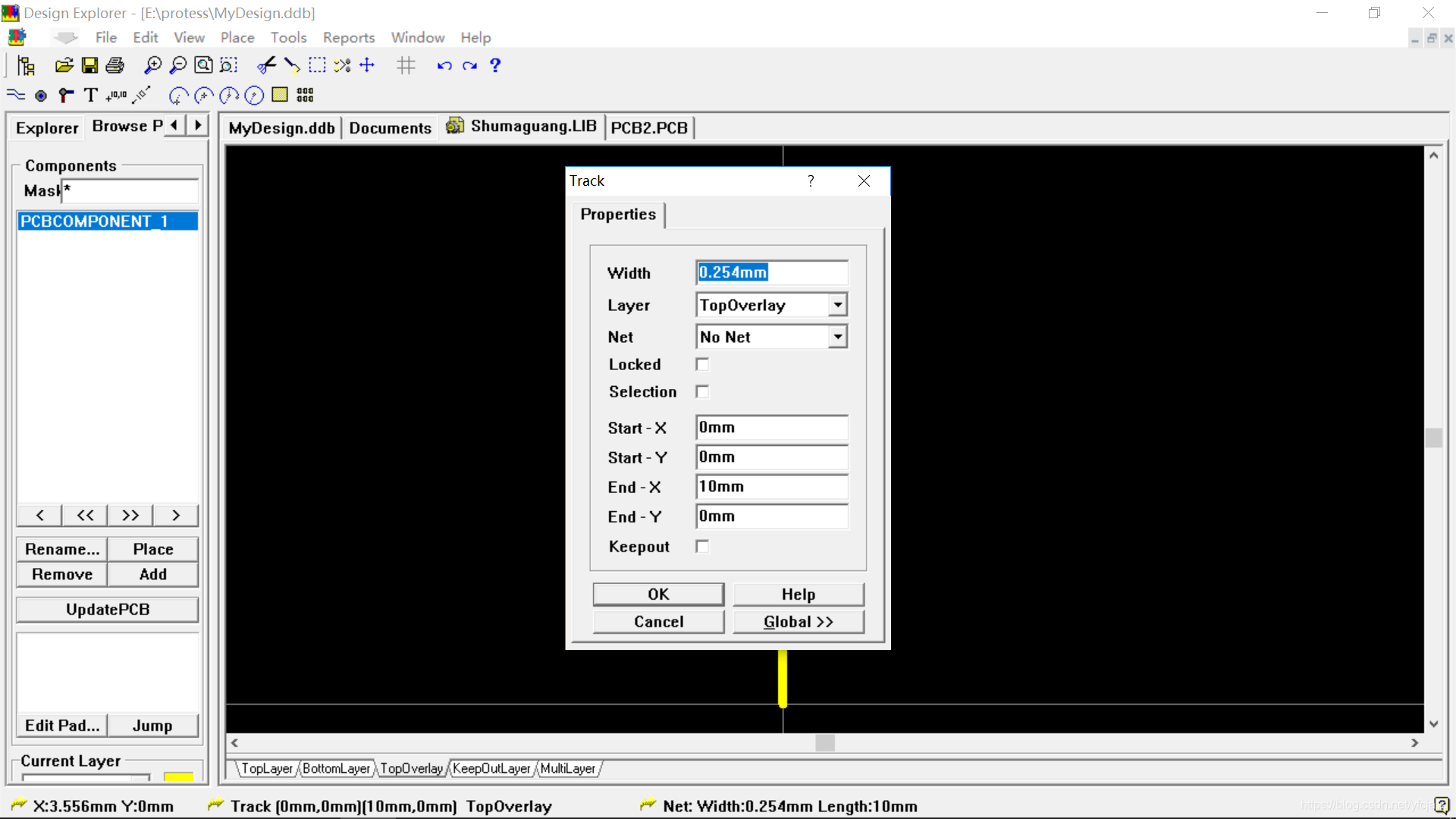

双击黄色线，设置高为1mm,在x轴起点为0终点为10(这样数码管长10mm就画完了)

对宽操作也同理

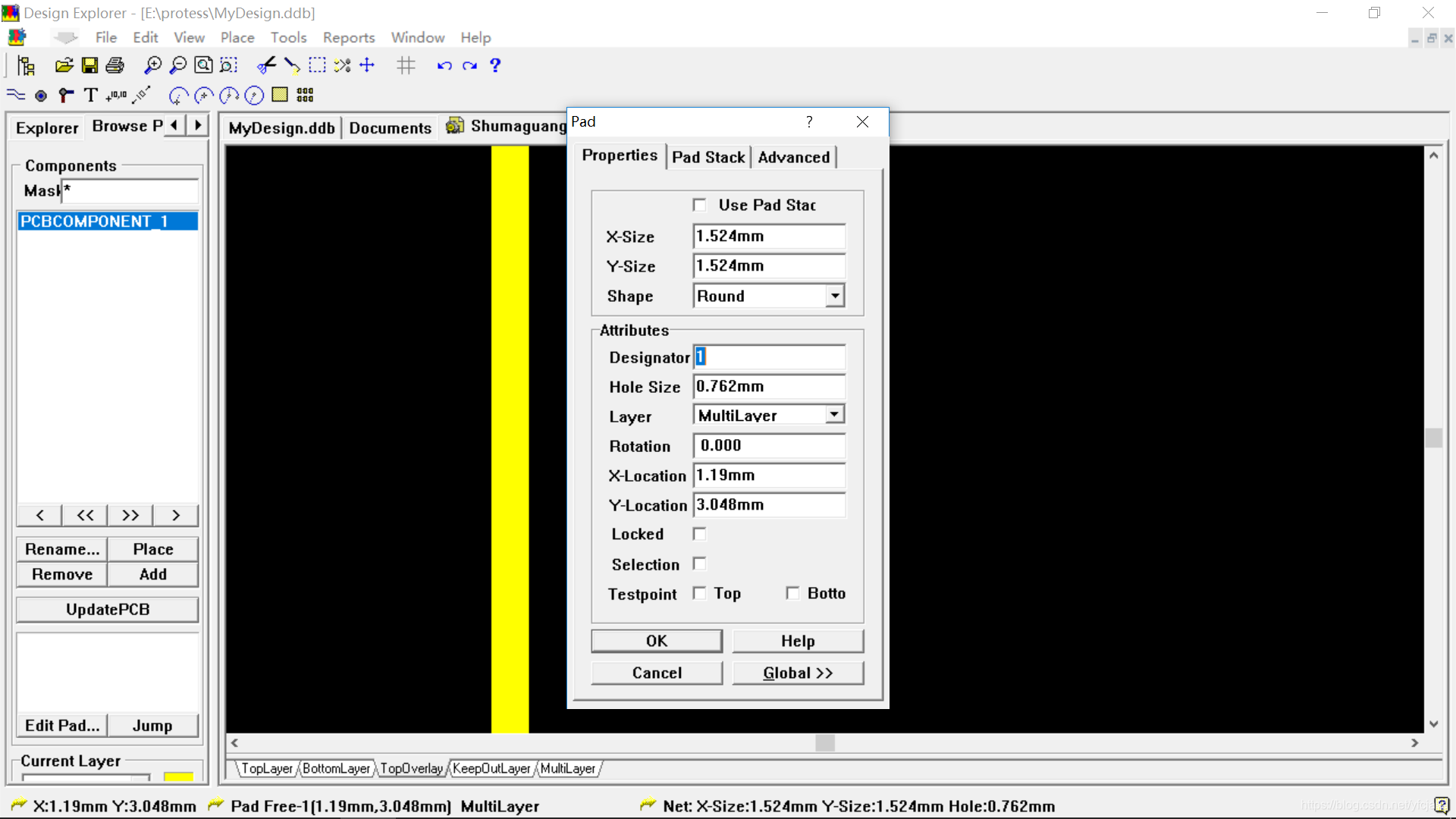

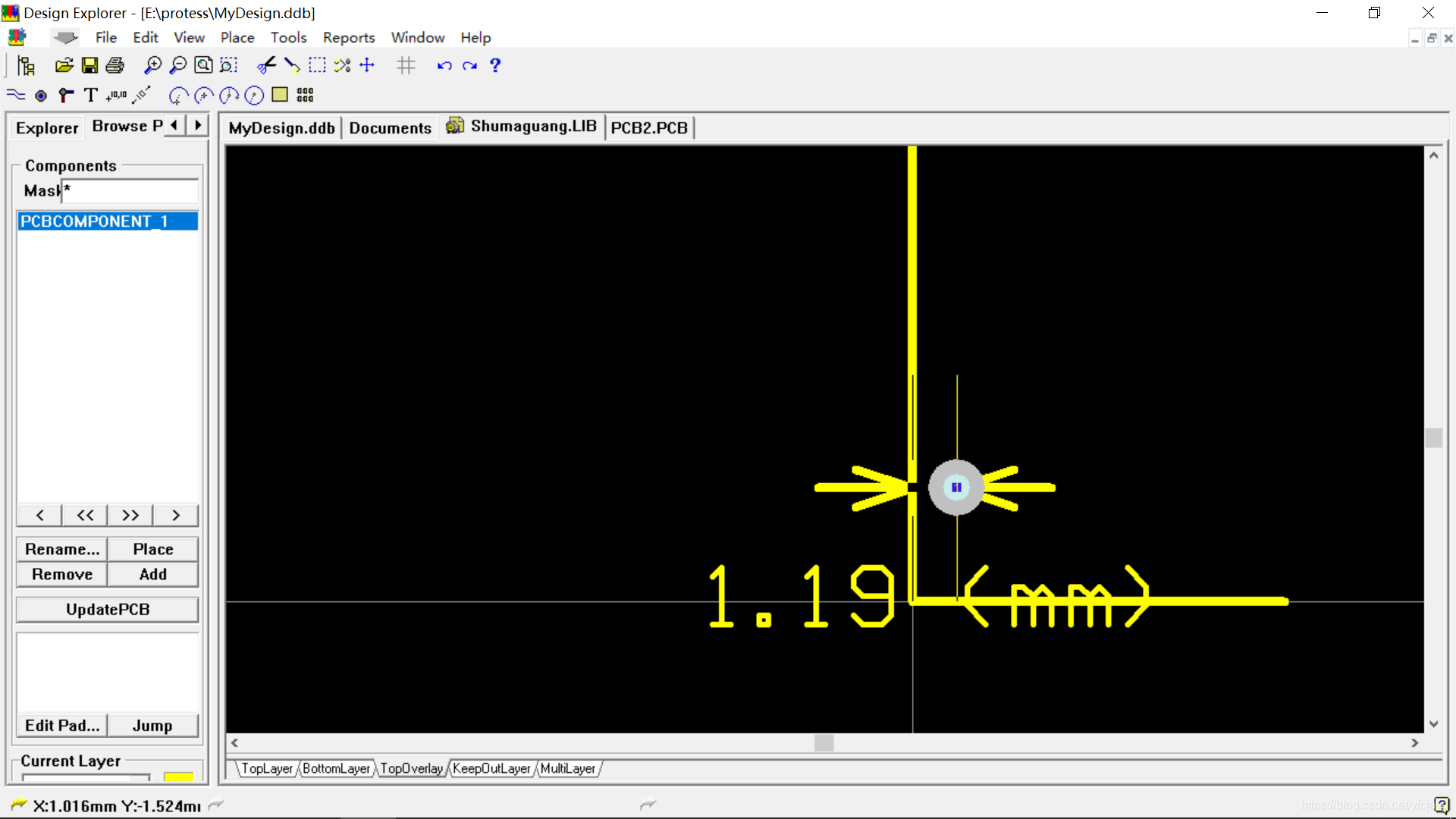

双击1孔距离y轴(10-7.62)/2=1.19mm

1.19+7.62=8.81mm

封装制作完成效果

左边的SUMA5*5就是封装名的，对于这个封装要在net文件中正确生成还需建一个库，这样软件才能找到它的封装。

：https://blog.csdn.net/yfcjava/article/details/102945200

-----------------------------------------------------------

原理图中若没有需要的元件，则需要自己画一个

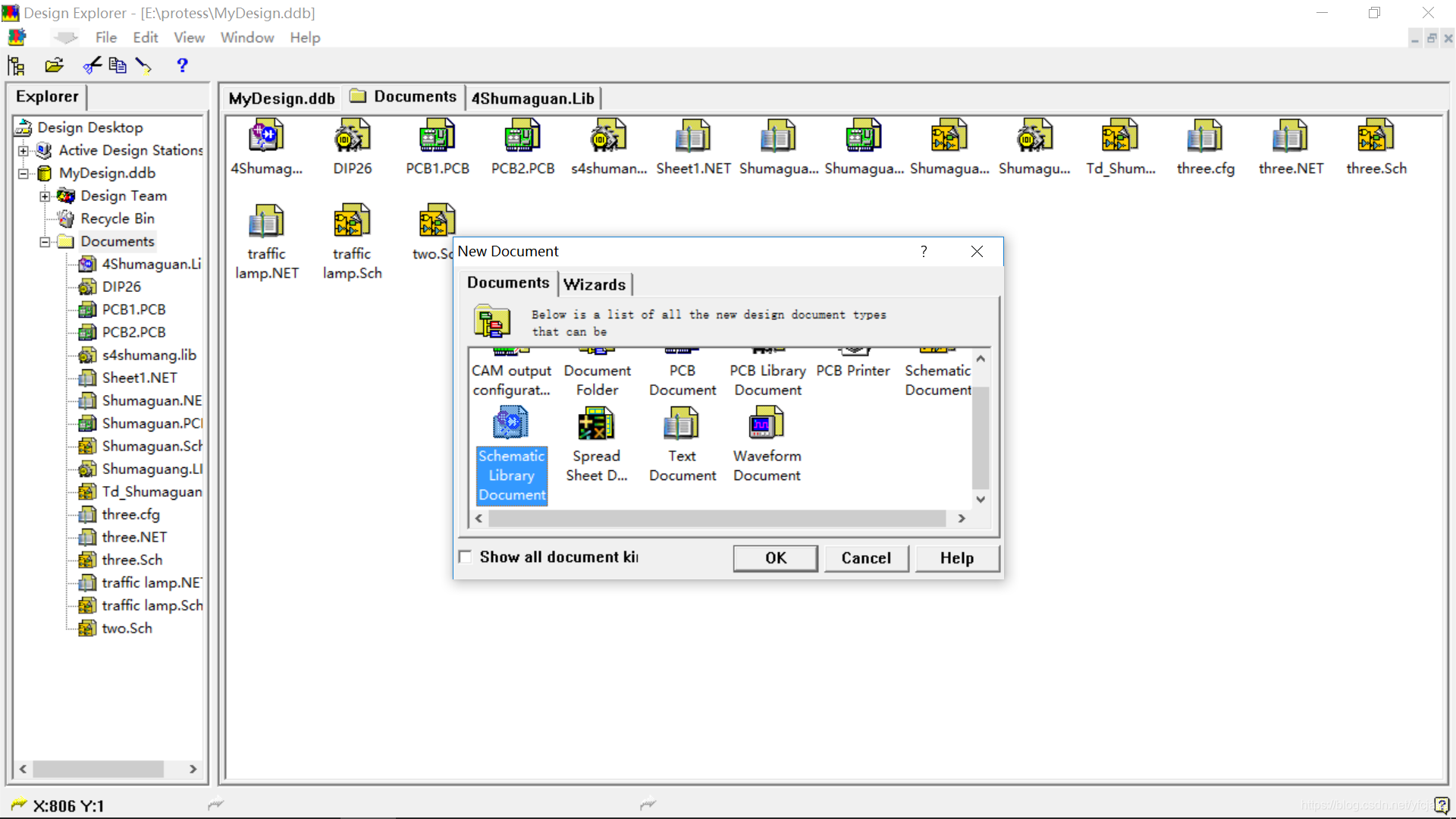

1）.创建sch类型的lib元件

2).点击左下的Edit

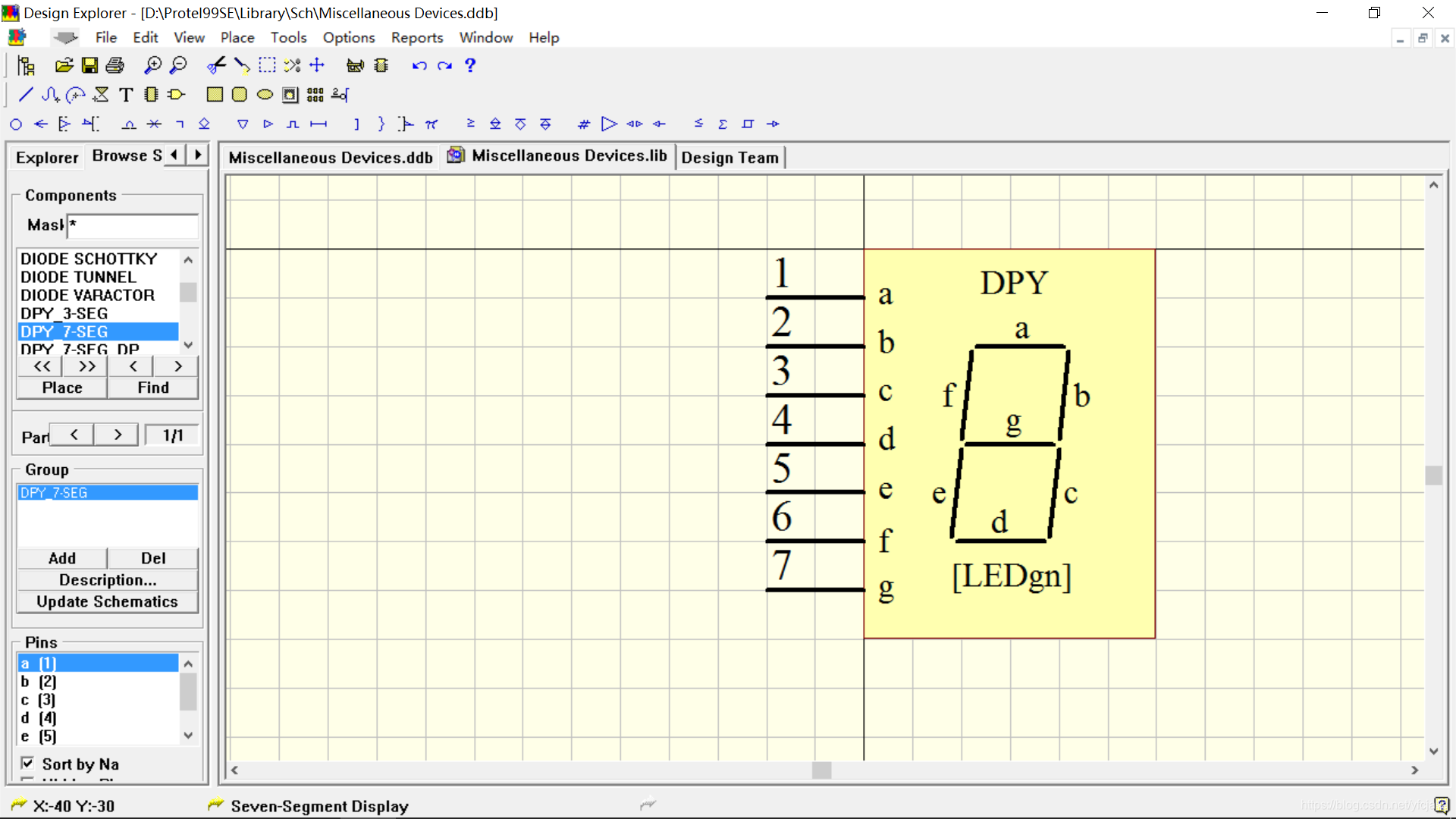

3）.点击后打开的图，然后复制该图形

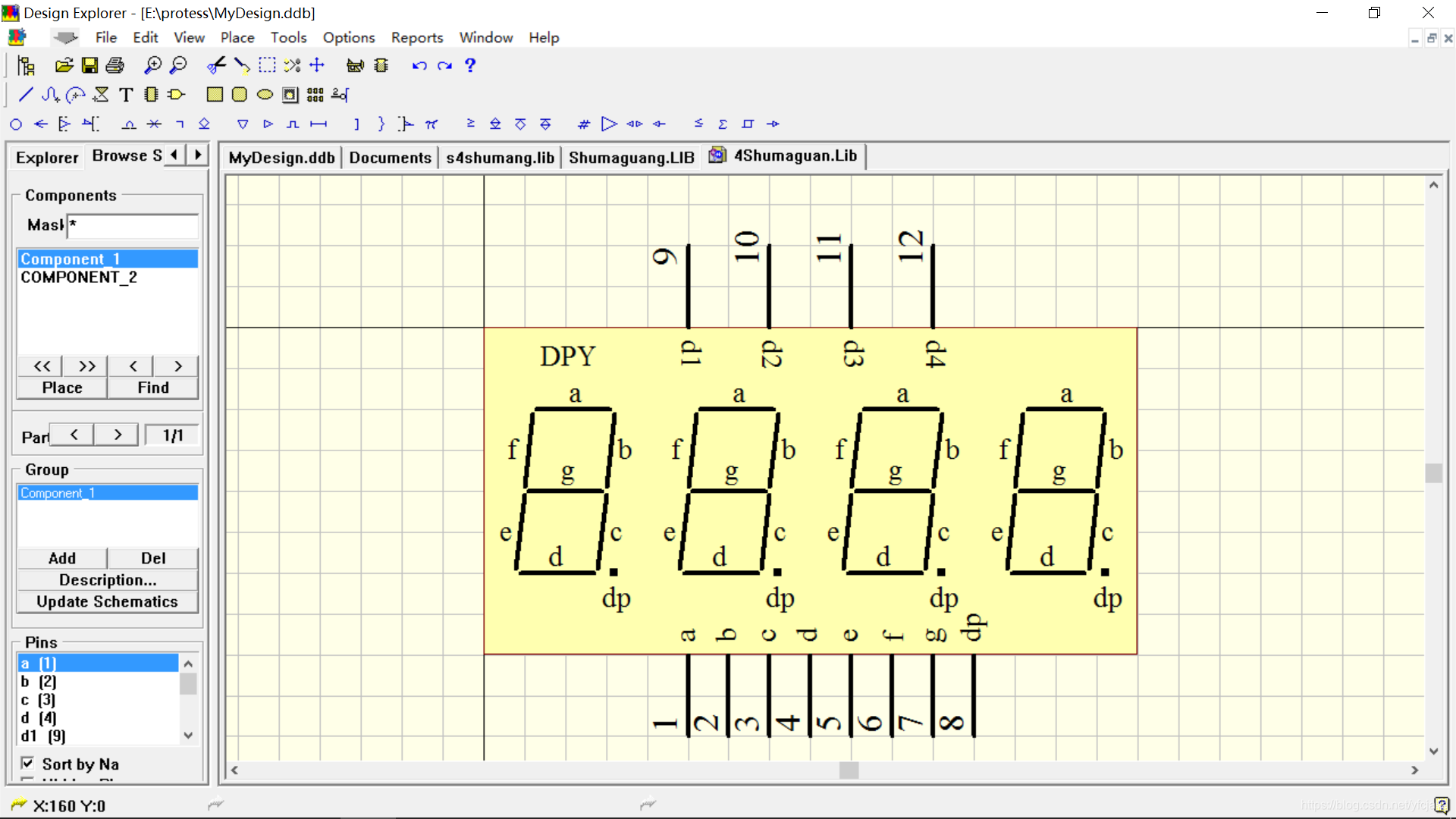

4).将该图粘贴到创建的sch中的lib文件中，然后将其改为如下图。

点击左边place就可将所画的元件放置到原理图中（*.sch）

-----------------------------------------------------------

一些技巧：

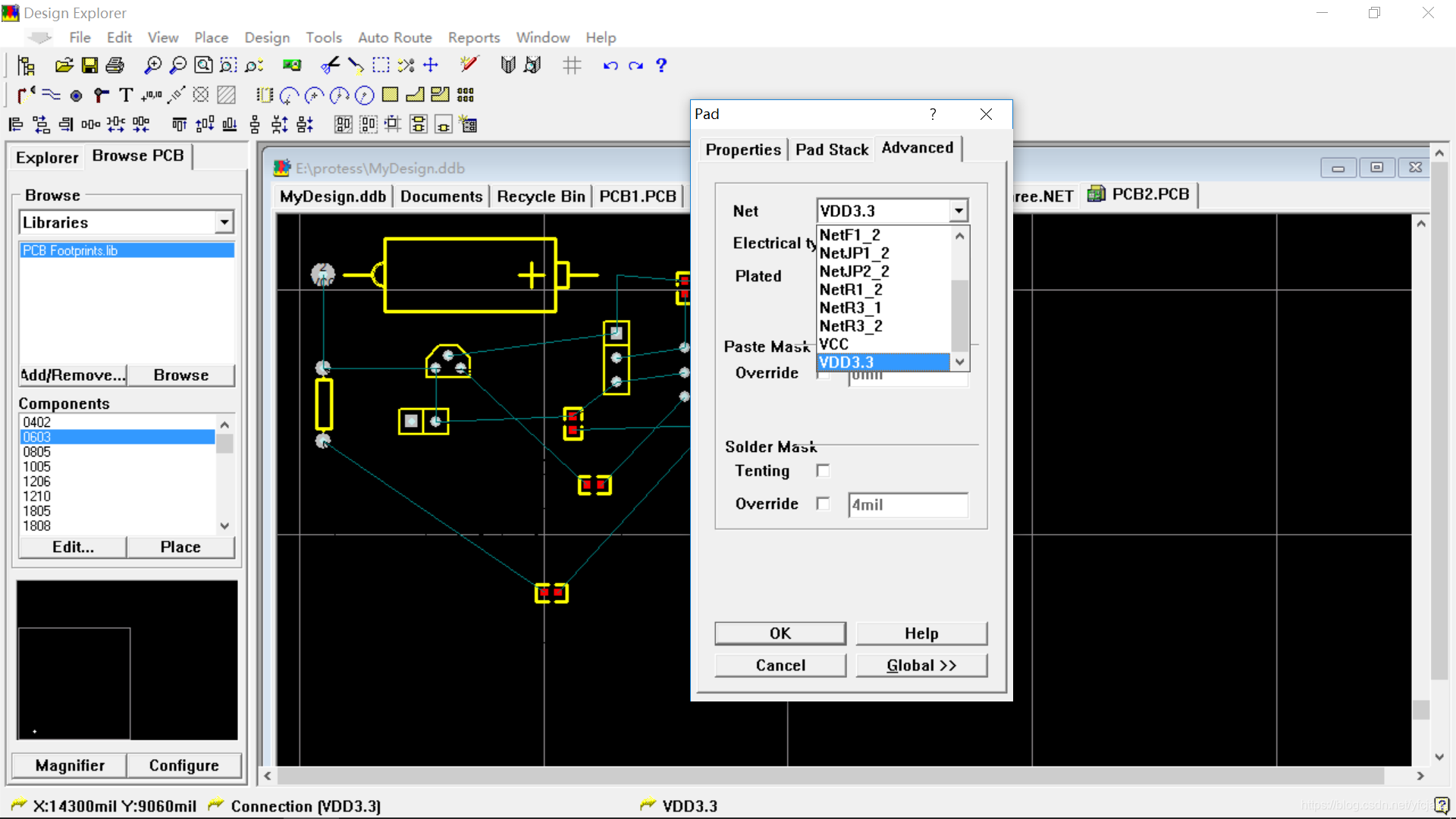

（1）.如果发现某个孔本应有飞线却没有，此时可双击该孔->Advanced->Net选择所要连接的元件名

（2）.图中红色×号提示不需要对该孔进行任何操做

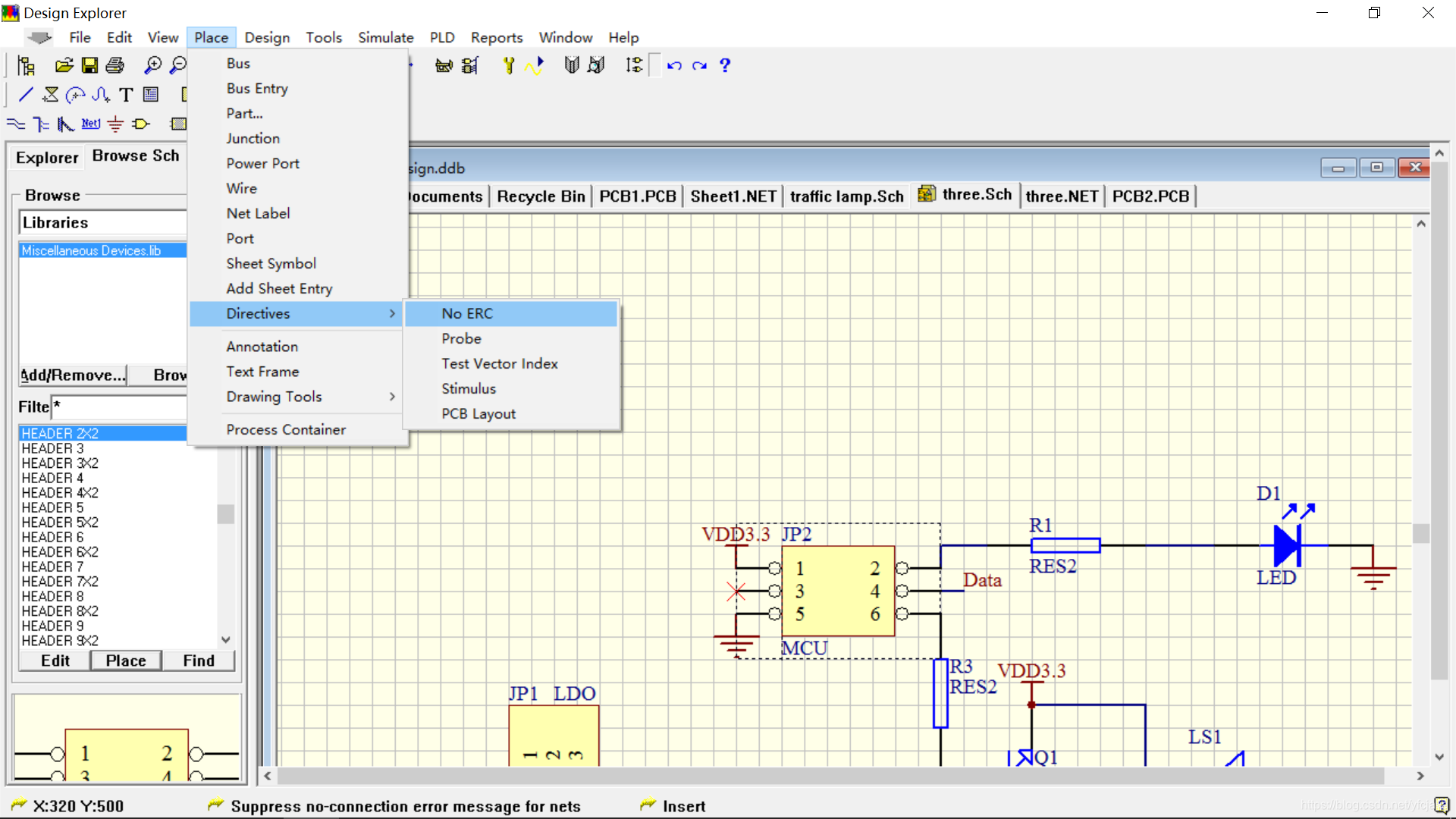

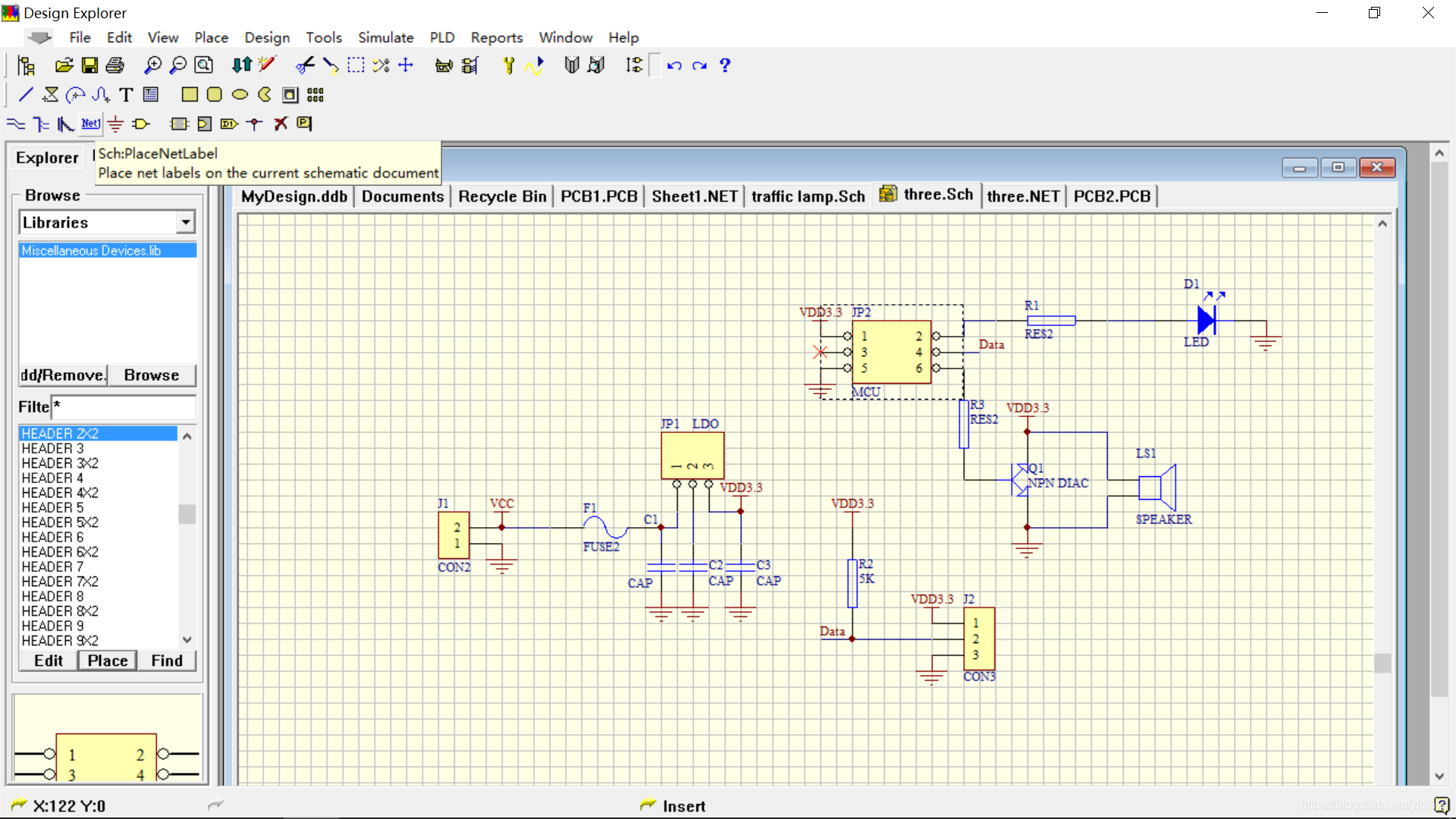

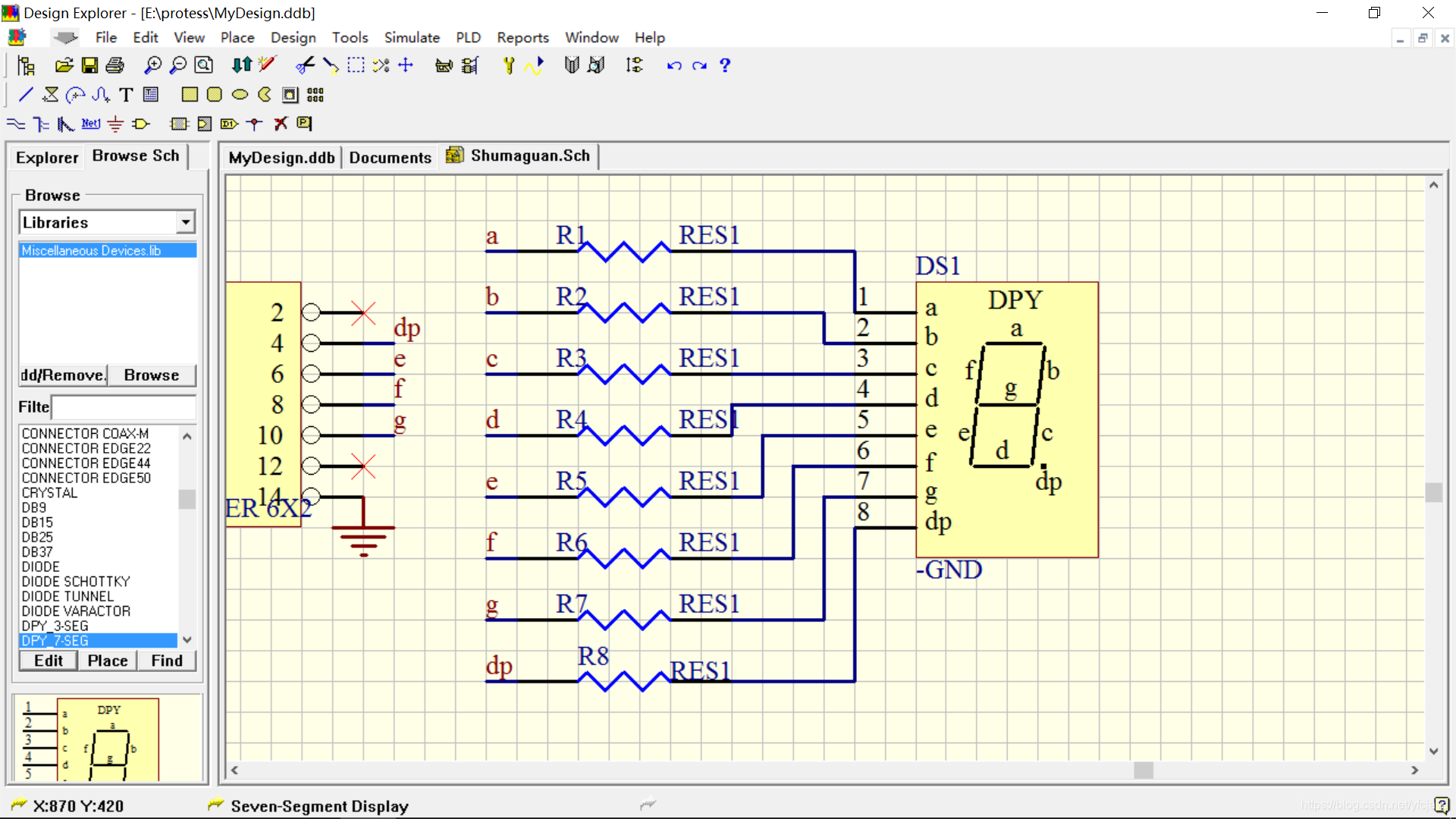

（3）.单原理图连线复杂时，Net可对两个器件的连线隐藏，只要它们的口是同一个Net名如图"Data"

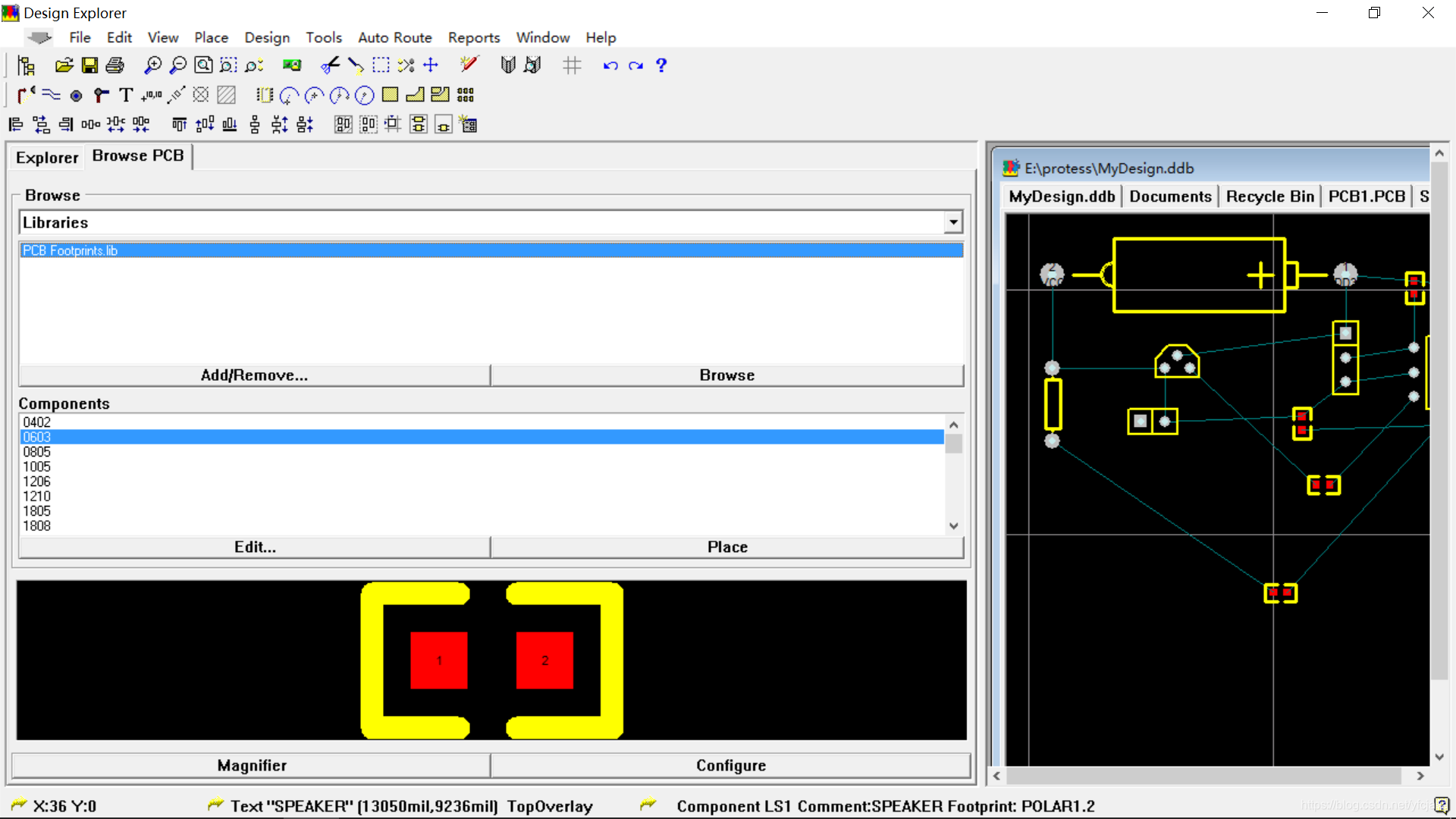

(4). 可查看所有封装的规格

(5) .用placePad打的洞，该洞可连通双层板.

    圆12和圆14

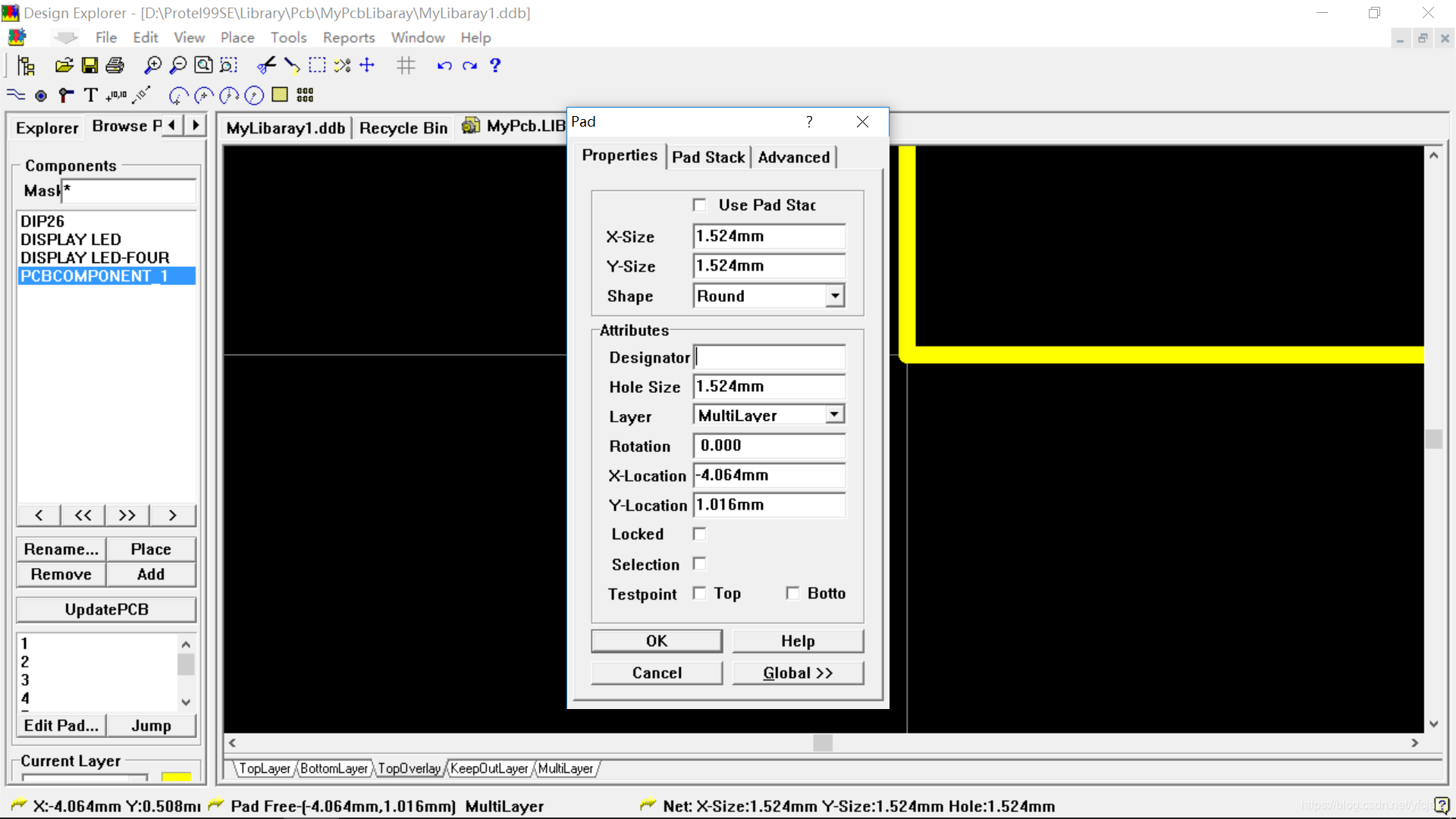

(6).去锡,Hole SIZE 与x-Size和Y-size一样大小，让板子打个空心孔,可向其敲入螺丝.

空心孔的图示

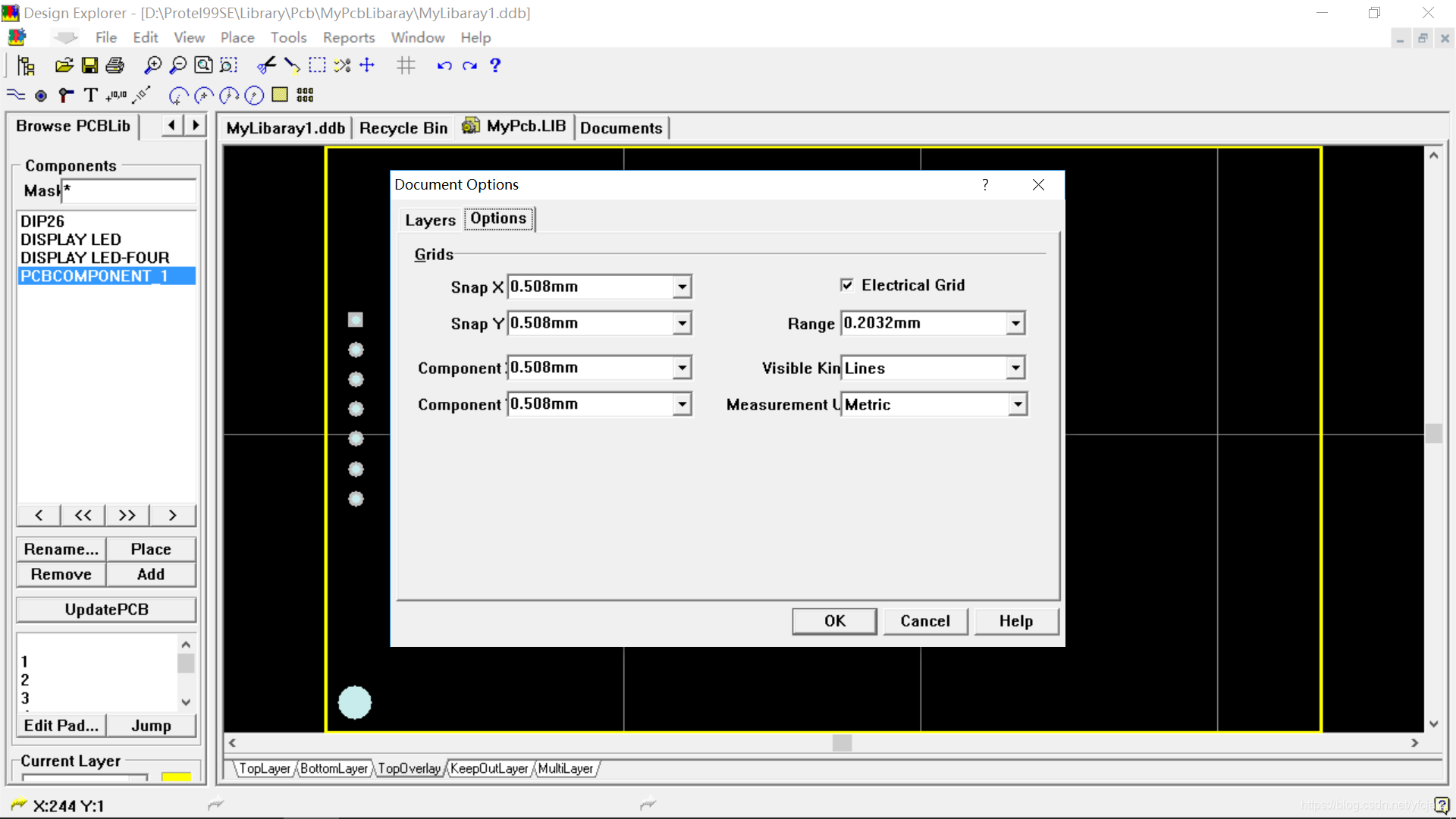

(7).调节刻度尺位置Range
