Protel DXP 2004第三讲：仿真设计

今天给大家讲讲这款软件的仿真设计：

Protel DXP 电路仿真概述

基于最新的Spice 3f5 模拟模型和XSPICE Simcode 数字模型仿真内核, Protel DXP 内嵌一个功能强大的A/D 混合信号仿真器,设计人员在进行原理图设计输入后,即可正确地仿真模拟和数字器件而无需通过A/D 转换 或D/A 转换将其转换到其他模块中进行。它可以对当前所画的原理图进行仿真,在整个设计周期都可以查看和分析电路的性能指标,及时发现设计中所存在的问题并加以改正。设计者能够准确地分析电路的工作状况,从而提高电路的设计工作效率、缩短开发周期、降低生成成本。

Protel DXP 电路仿真设计的一般步骤

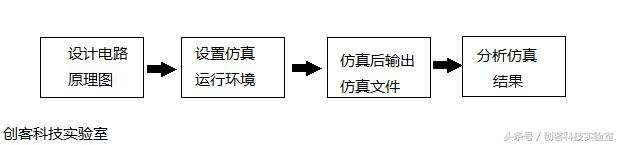

电路仿真是指在 计算机  上通过软件来模拟具体电路的实际工作过程,并计算出在给定条件下电路中各节点(包括中间节点和输出节点) 的输出波形。电路仿真是否成功,取决于电路原理图、元模型的仿真属性、电路的网表结构以及仿真设置等。Protel DXP 执行混合信号仿真的设计流程小编给大家画了一个图：

电路仿真流程：

a ) 原理图设计: 首先, 新建一个原理图文件*.schdoc ,打开编辑环境,与普通原理图大致相同;然后,打开Libraries ,加载必要的 元器件 库,添加元器件并设置参数,这里所有的元器件都必须具有Simulation 仿真属性,否则仿真时将出现错误信息,在DXP中假定所有元器件都是理想元器件;最后,用导线进行电气连接或网络标号,对整个电路进行编译ERC 校验,确保整个电路没有错误。

b) 设置仿真环境: 执行菜单命令,打开Analysessetup 对话框,设置仿真方式并指定要显示的数据,DXP 提供10 种分析仿真方式,包括直流工作点、直流扫描、交流小信号、瞬态过程、Fourier 、噪声、传输函数、温度扫描、参数扫描以及蒙特卡罗分析等。

c) 仿真:设置仿真环境后单击OK 按钮,系统进行电路仿真,生成一*.sdf 文件,同时打开窗口显示分析结果。

d) 分析结果:观察电路仿真结果,分析仿真波形是否符合电路设计要求,如果不符合,则重新调整电路参数进行仿真,直到满意为止。

主要特点

   1 、通过设计档包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个 集成开发环境  。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图组件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。

6 、全面兼容 Protel 系列以前版本的设计文件，并提供了 OrCAD 格式文件的转换功能。

7 、提供了全新的 FPGA 设计的功能，这好似以前的版本所没有提供的功能
