Protel DXP 2004教程：自己创建原理图符号与元器件封装

为什么需要自己创建原理图符号与元器件封装？

   当系统提供的库不能满足我们要求的时候就需要自己画le

直接开始吧…

   首先开软件 （废话）

   打开软件，。要想自己创建原理图符号与 元器件 封装，首先要的是新建一个原理图符号库 .schlib与元器件封装库 .pcblib，我们把原理图符号与元器件封装分别保存到这两个库文件中，以便查找。

第一步：创建原理图符号库

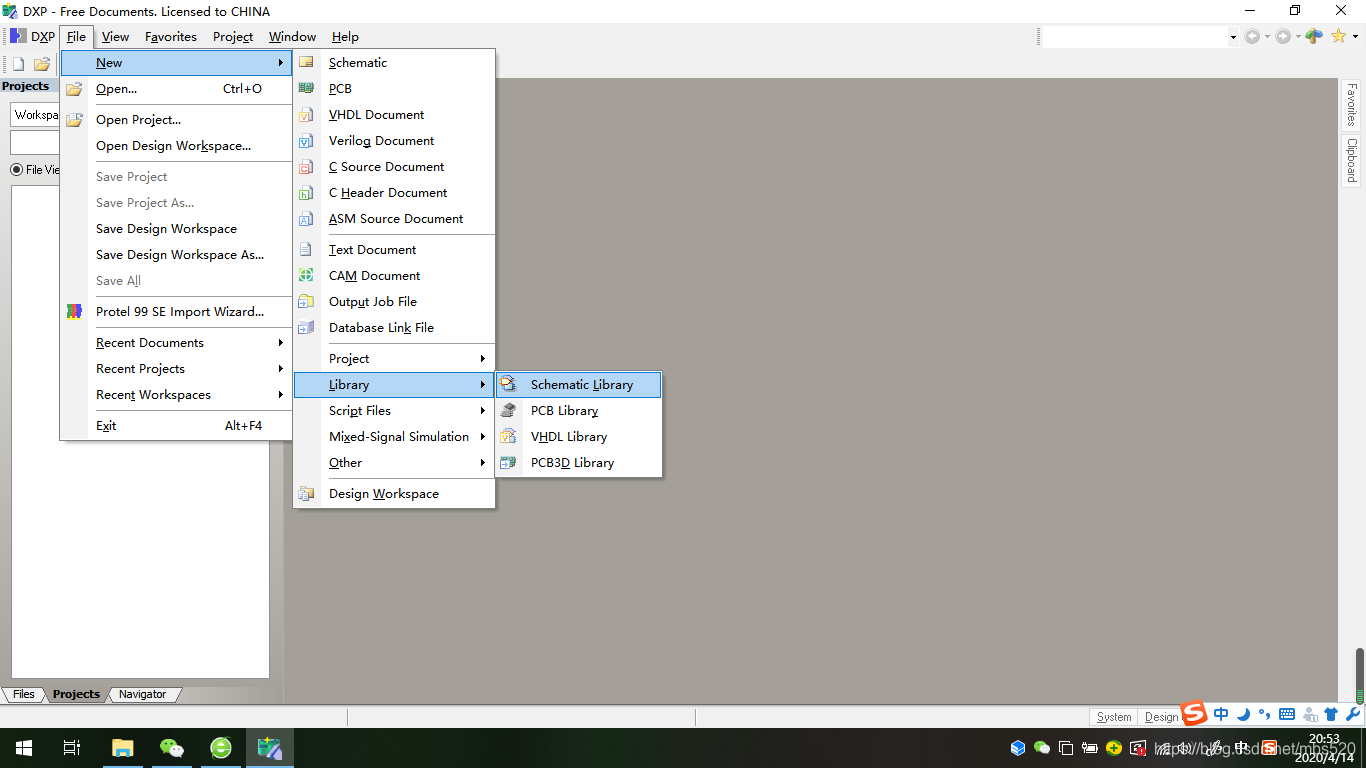

好的，当我们知道需要这两个库之后，先来看看怎么建立原理图符号库：点击file->new->library->schematic library,建立一个原理图符号库

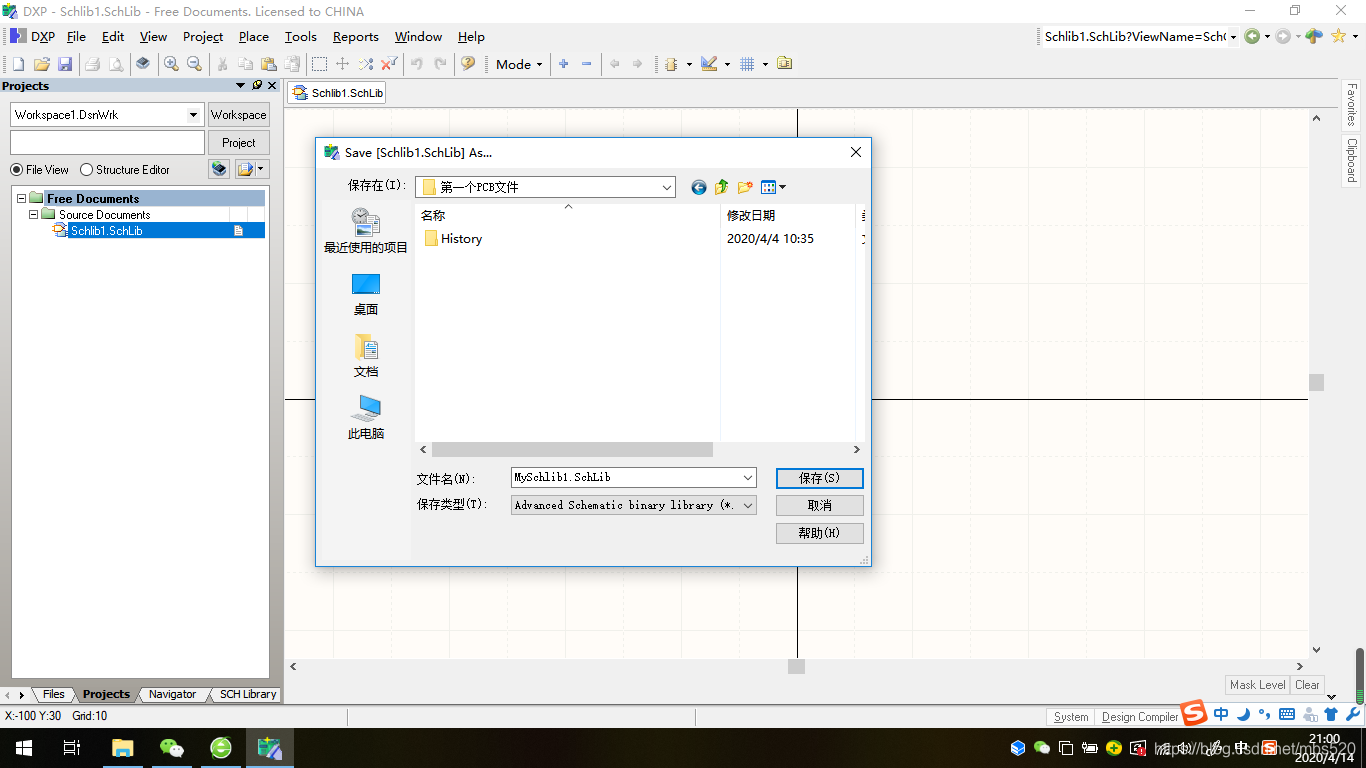

   创建好之后右击文件->save as,文件进行命名与保存路径设置，这里命名为Myschlib1. schlib ，点击保存


   原理图符号库文件就创建成功了 ，接下来

   创建原理图符号（库文件，顾名思义，就是来装原理图符号的 ）

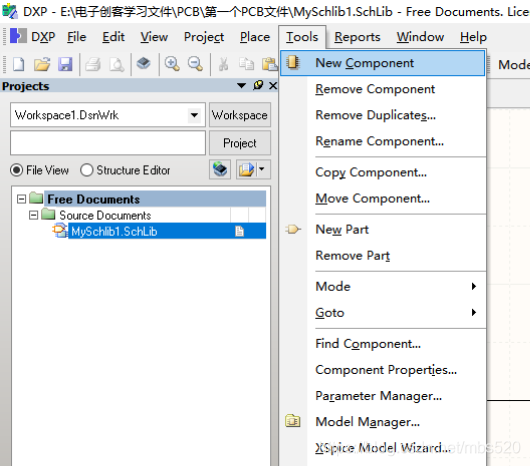

   点击tool->new component，创建新原理图符号，先给大家创建个 电阻 。。。

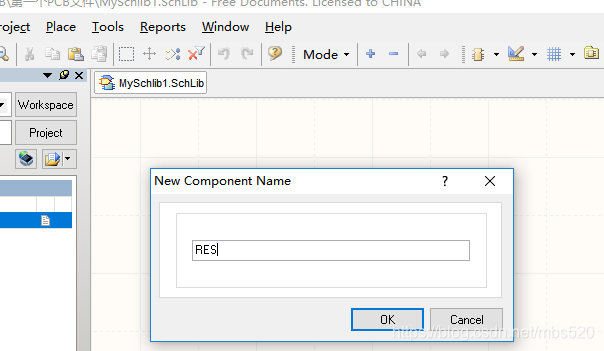

   命个名：RES，点击OK


   好了接下来介绍一下原理图符号编辑器，点击上面菜单栏的这个图标，弹
