SolidWorks与MATLAB联合仿真（MATLAB与SolidWorks结合）

一 MATLAB安装搭建：

1.MATLAB和SolidWorks不能直接进行仿真，需要下载插件：

https://ww2.mathworks.cn/campaigns/offers/download_smlink.html

因为界面都是英文大家可以利用谷歌浏览器进行访问。

在矩形方框内输入一个邮箱地址。界面会自动跳转。

2.下载适合版本的文件：

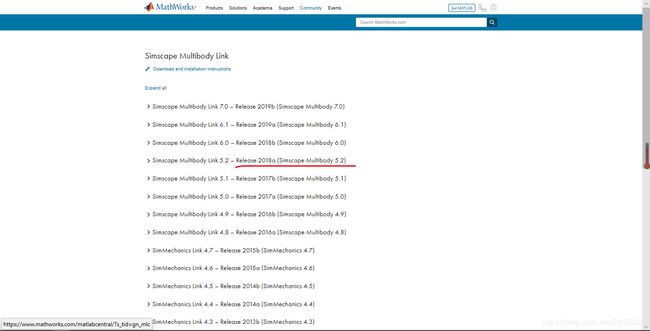

根据自己MATLAB的版本在网站中寻找适合的版本进行下载由于我的MATLAB是r2018a版的所以用这个版本的作为案例

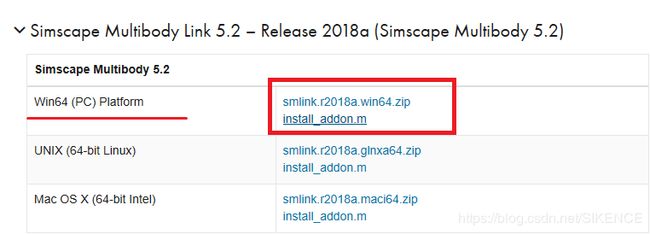

这里面的两个文件一定要都下载：

下载之后先不要解压，切记版本号一定要和自己MATLAB的版本对应上否则无法运行文件。

3.在MATLAB中安装文件：

①以“管理员身份”运行MATLAB

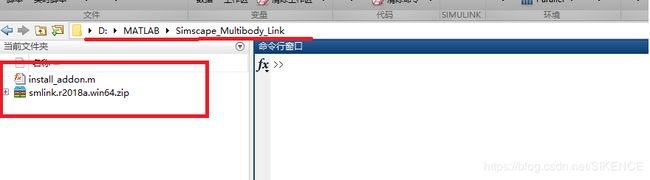

②将之前下载的文件夹路径添加在MATLAB的路径下面：

③在MATLAB界面中输入命令：

(1)：install_addon(“smlink.r2018a.win64.zip”)一定要使用英文格式输入，最好自己将命令输入进去。当运行结束并成功之后才可以进行下一步

(2)：MATLAB中运行regmatlabserver；回车，运行结束

(3)：运行smlink_linksw;回车，运行结束运行结束之后会有一个界面弹出，点击确定就可以了。

二、 SolidWorks插件安装：

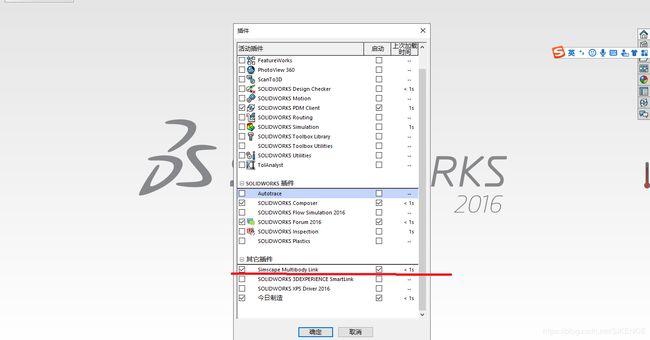

1.将之前下载的文件放到SolidWorks安装目录下，并重新打开SolidWorks，【工具】→【插件】,版本不同出现以下两种不同，效果一样。

两个全部勾选上。

2.在SolidWorks中新建零件模型了，完成建模后，保存格式是‘.prt;.sldprt’，装配体完成后【工具】→【SimMechanics Link】或者是【Simscape Multibidy Link】→【Export】→【SimMechanics Link Second Generation】另存为.xlm文件，以备在MATLAB中打开。

3.在SolidWorks内完成后，转入MATLAB输入smimport(‘你想要打开的文件名称，必须是.xml格式’)

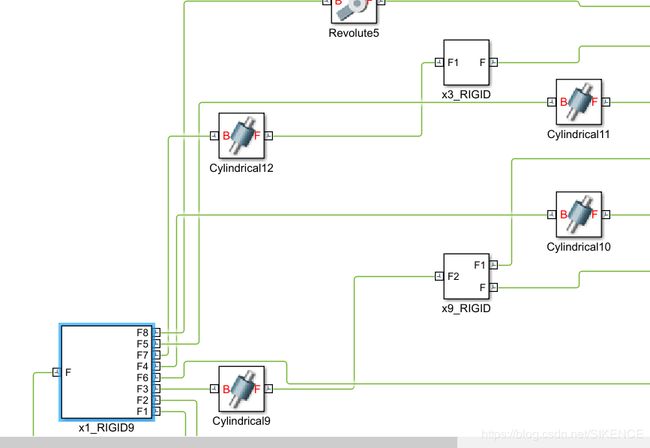

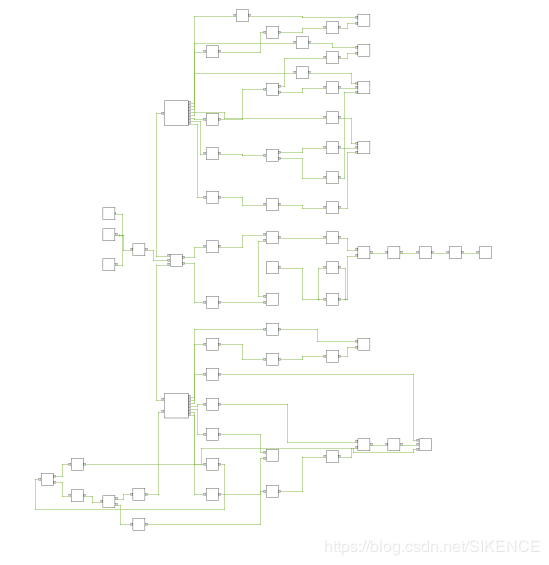

4.回车完成后，自动生成simulink

5.点击运行simulink，即可得出如下运行结果

到此结束，希望的能够帮助大家
