OptiSystem与MATLAB联合仿真：教程与应用

       近期，有同学反馈，对于OptiSystem和MATLAB联合仿真无从下手，不妨参考下这篇文章。

系统环境：Win10系统

软件版本：OptiSystem 7.0、MATLAB 2017a

       在OptiSystem的器件库中有一个MATLAB Library（即Matlab组件库），MATLAB组件库中含有MATLAB component（MATLAB组件）、MATLAB Filter（电滤波器）、MATLAB Optical Filter（光滤波器）。MATLAB Component如图1所示。

       有的仿真需要通过MATLAB程序对信号进行处理，然后将处理后的信号嵌入到OptiSystem的Project中，再通过OptiSystem完成最后的仿真和观测。

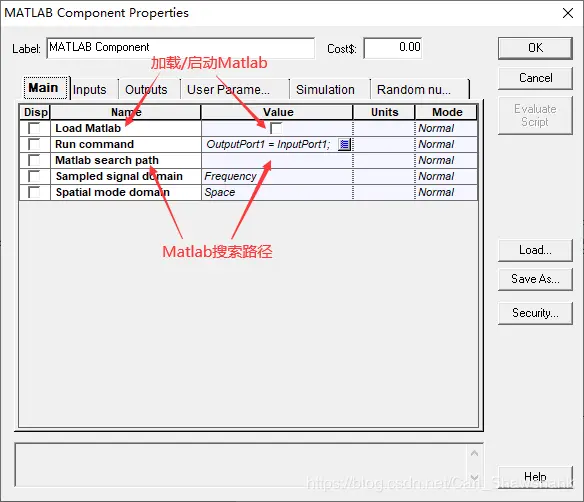

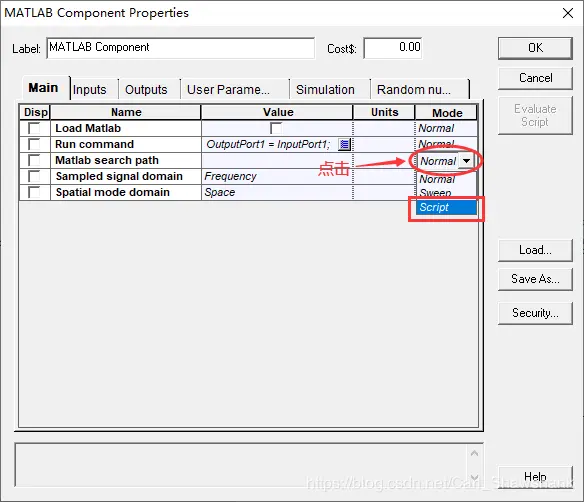

       首先双击MATLAB Component，进入图2所示界面，在Main选项卡中有两个比较重要的参数，一个是Load Matlab（加载/启动Matlab），勾选value那一栏的方框表示加载Matlab；另一个是Matlab search path（Matlab搜索路径），直接点击value那一栏的参数没有反应，需要Mode那一栏的Normal，选择Script，如图3所示。

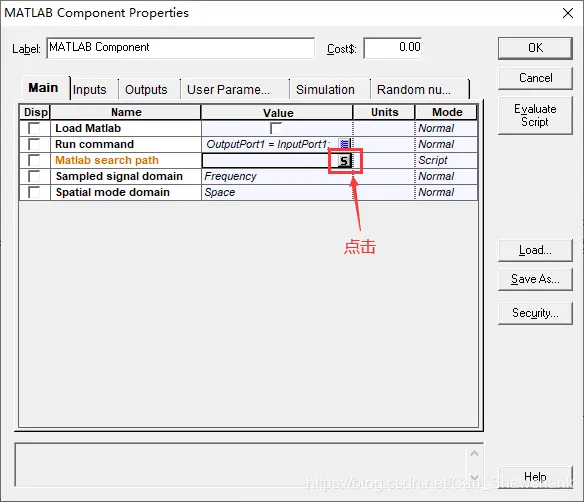

界面会变成图4，点击S字样的标志。

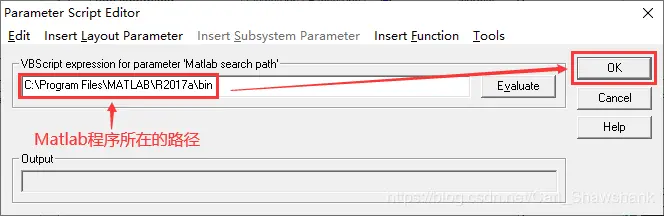

       会弹出一个对话框，如图5所示。填入Matlab程序所在的路径，然后点击OK。

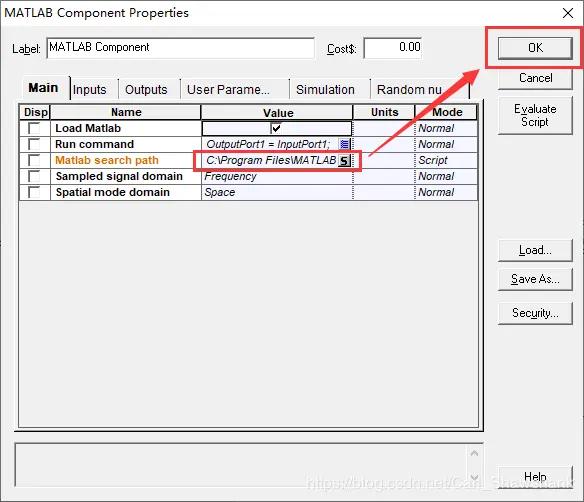

       可以看到Matlab search path参数的Value那一栏已经发生了变化，然后点击OK。

       最后，在Optisystem中点击点击运行（▹），可以看到OFDM modulator...Completed successfully.即表示MATLAB Component运行成功。（MATLAB Component被重命名为OFDM modulator）。
