EPLAN_007#3D图形的导入、编辑和定义完整教程

一定要打开对象捕捉，否则会严重偏移！！！

       一、导入3D模型，合并模型

       1、新建一个宏项目

       2、导入（3D图形）

       可以对目标进行旋转查看

       3、合并图形

       建议：第一步：保留原 分解 ，在创建宏时候保存为变量B

       第二步：合并后保存为变量A（合并后一定要再重新对放置区域定义）。（在生成3D箱柜模型时，一定要用此变量A）

       如果不合并，在生成设备清单时，有多少个逻辑组件，就会生成多少个设备数量。

       备注：箱柜不要合并。

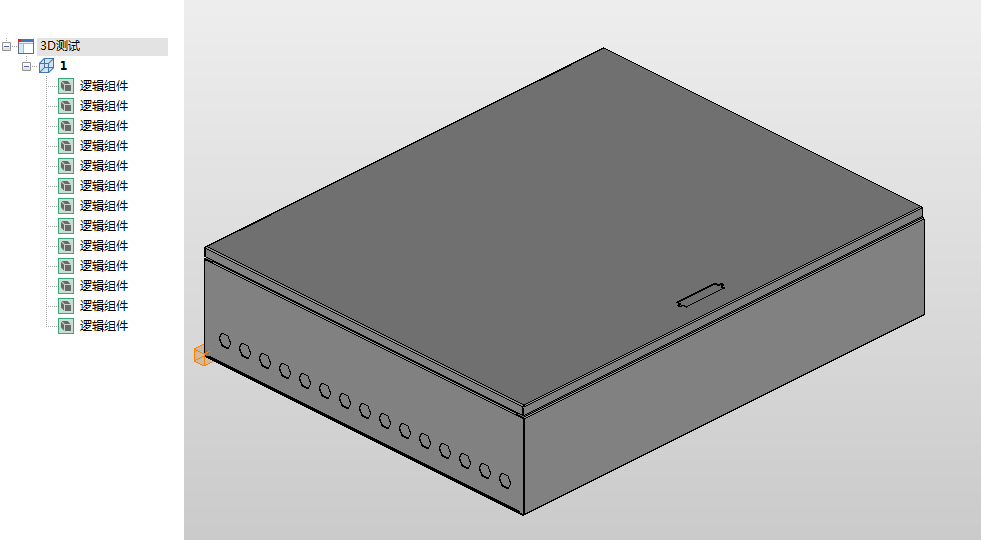

       框选目标(ALT+A)

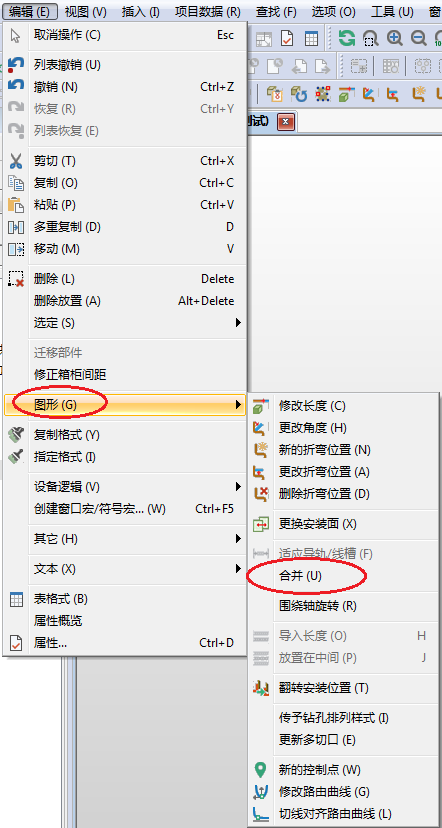

       点合并，然后左侧的导航栏中——逻辑组件就全部合并为一个。

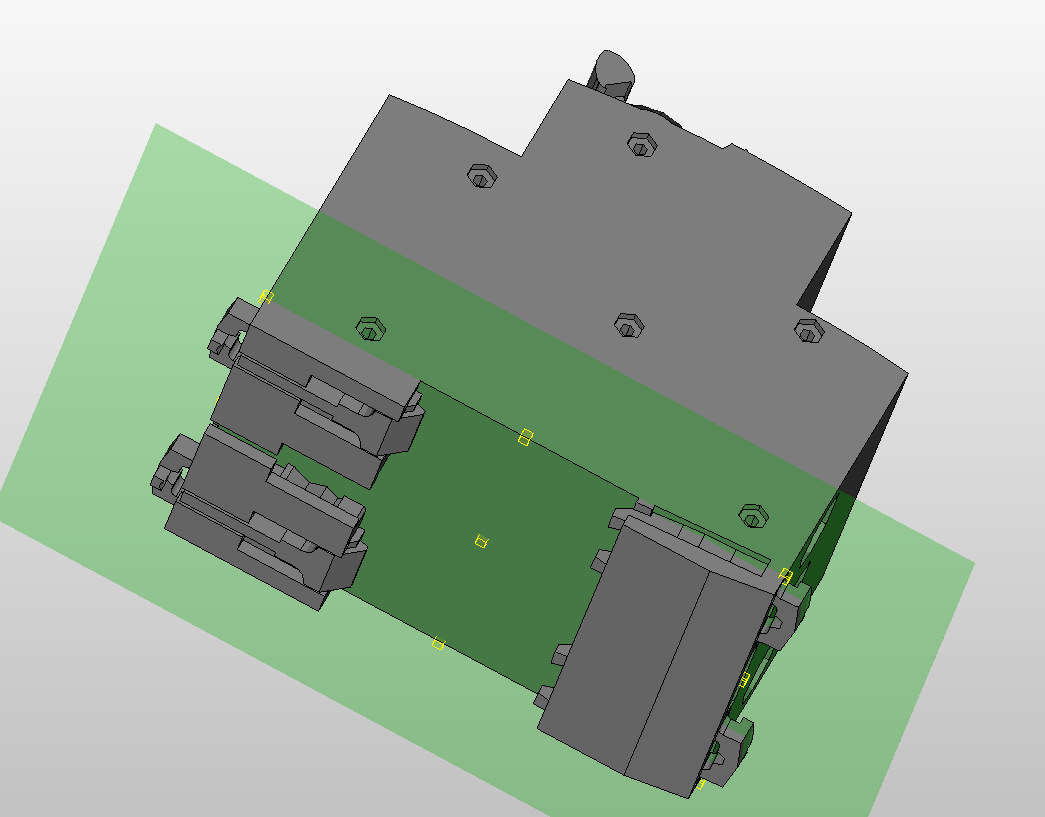

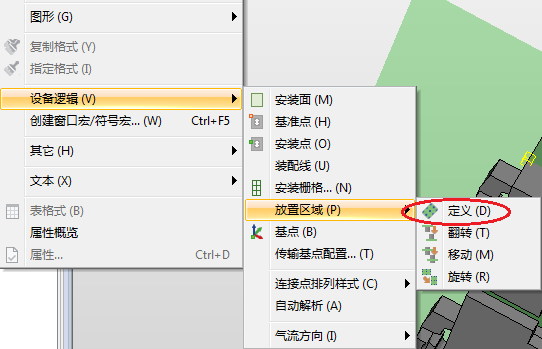

       二、定义放置区域

       三、插入基准点

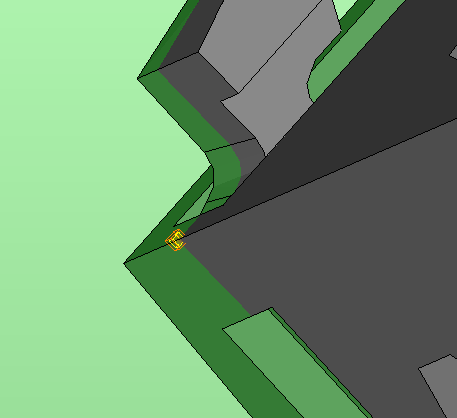

        定义设备插入的参考点

       四、定义安装点

       这里定义其他相关的 附件安装 的位置基准点。

       一定要打开对象捕捉，否则会严重偏移！！！

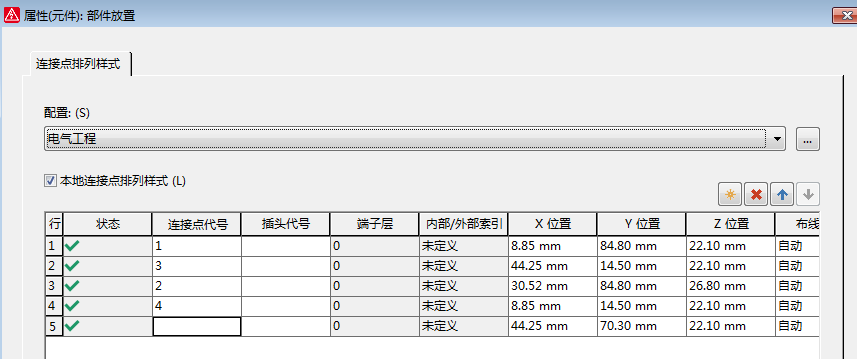

       五、定义连接点

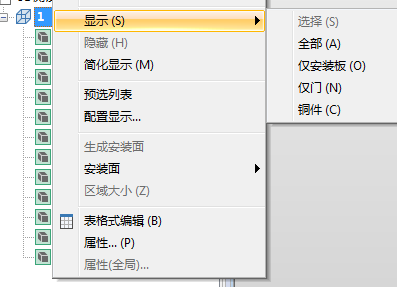

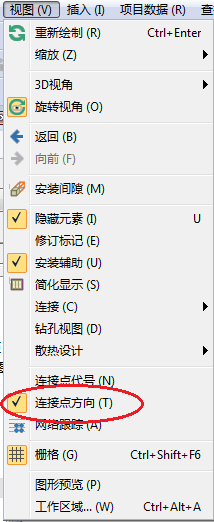

       先打开显示——连接点代号和连接点方向。

       选择定义连接点

备注： 快捷菜单勾选这个。

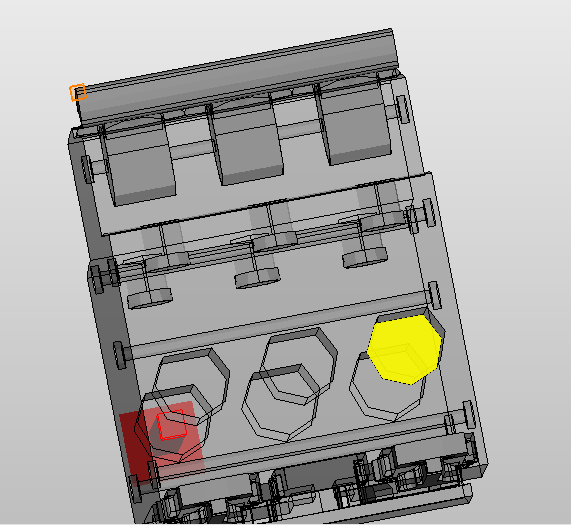

    然后，点击里面的一个面。


    当鼠标变成这个模样时，可以多个选择


一定要打开对象捕捉，否则会严重偏移！！！

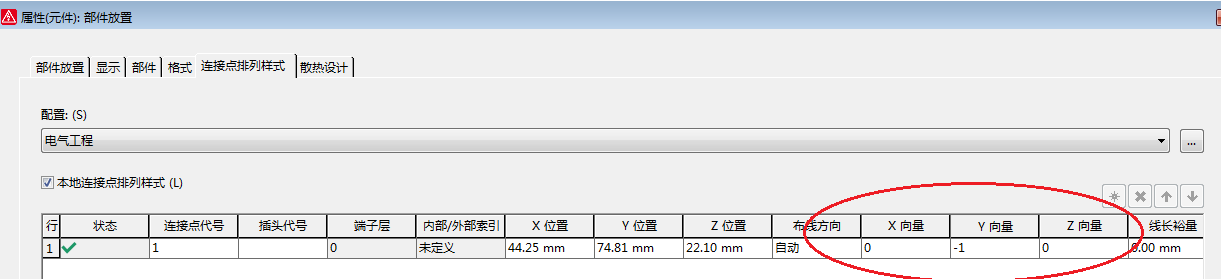

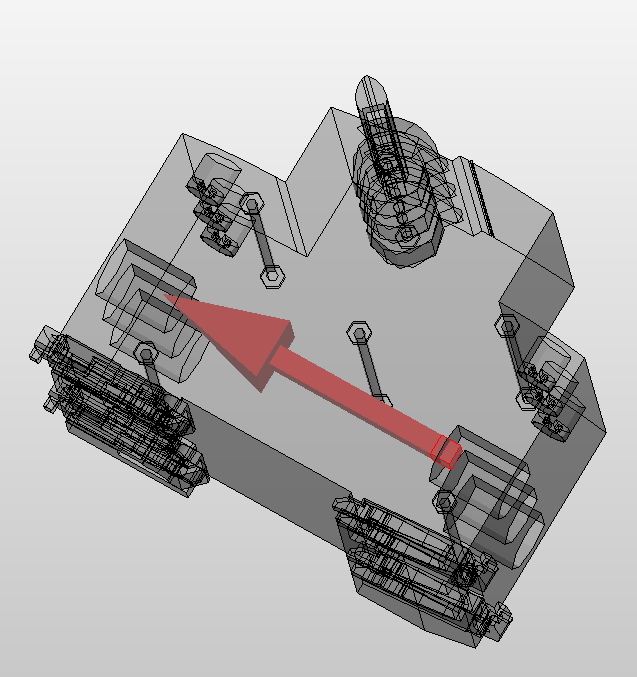

    此时方向有错误


    将Y方向修改位1


       将Y方向修改位1

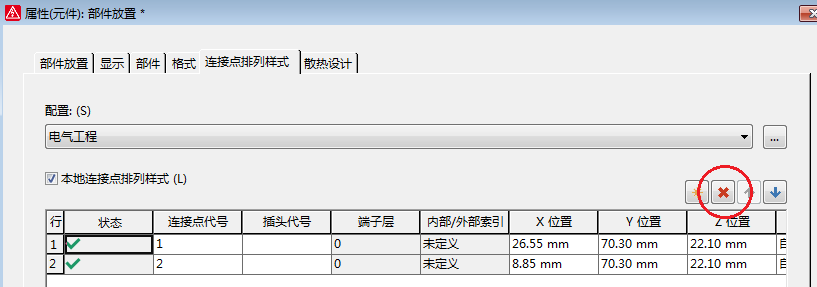

       六、删除连接点

       双击3D模型中的红色连接点

       七、生成保存3D宏文件

       CTRL+F5

       先框选目标——菜单栏——编辑——创建窗口宏/符号宏

       最后生成的格式为ema格式

       八、再次编辑ema格式的3D宏文件

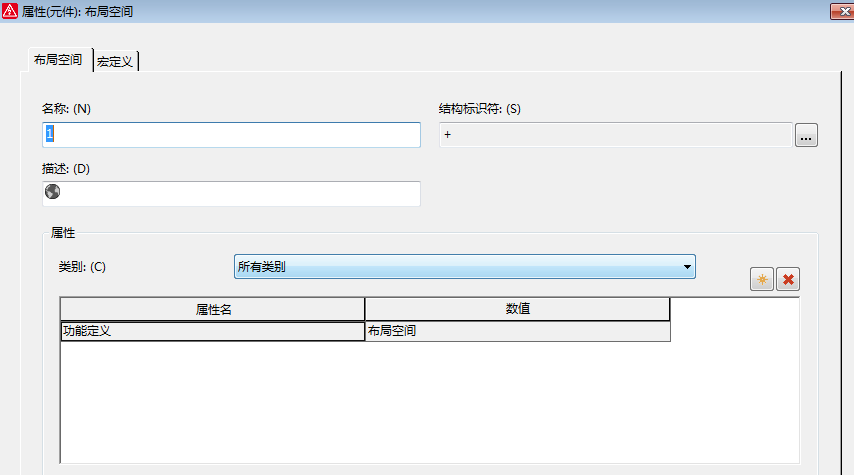

       打开——布局空间导航器——新建一个 宏  项目——新建——插入——窗口宏/符号宏
