EPLAN图框制作：自定义图纸边框和标题栏

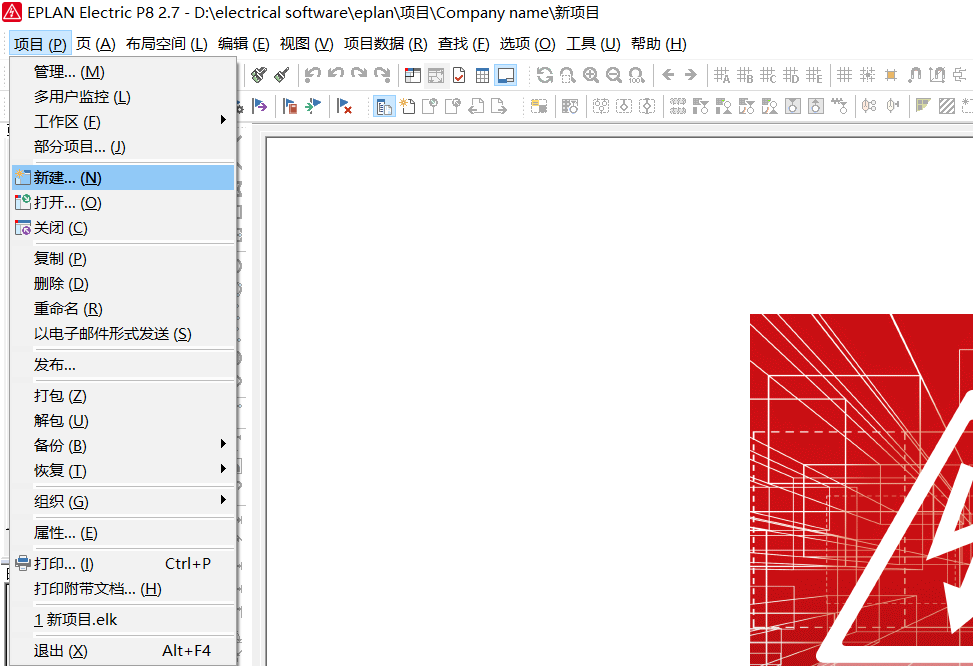

1、 首先，新建一个原理图项目

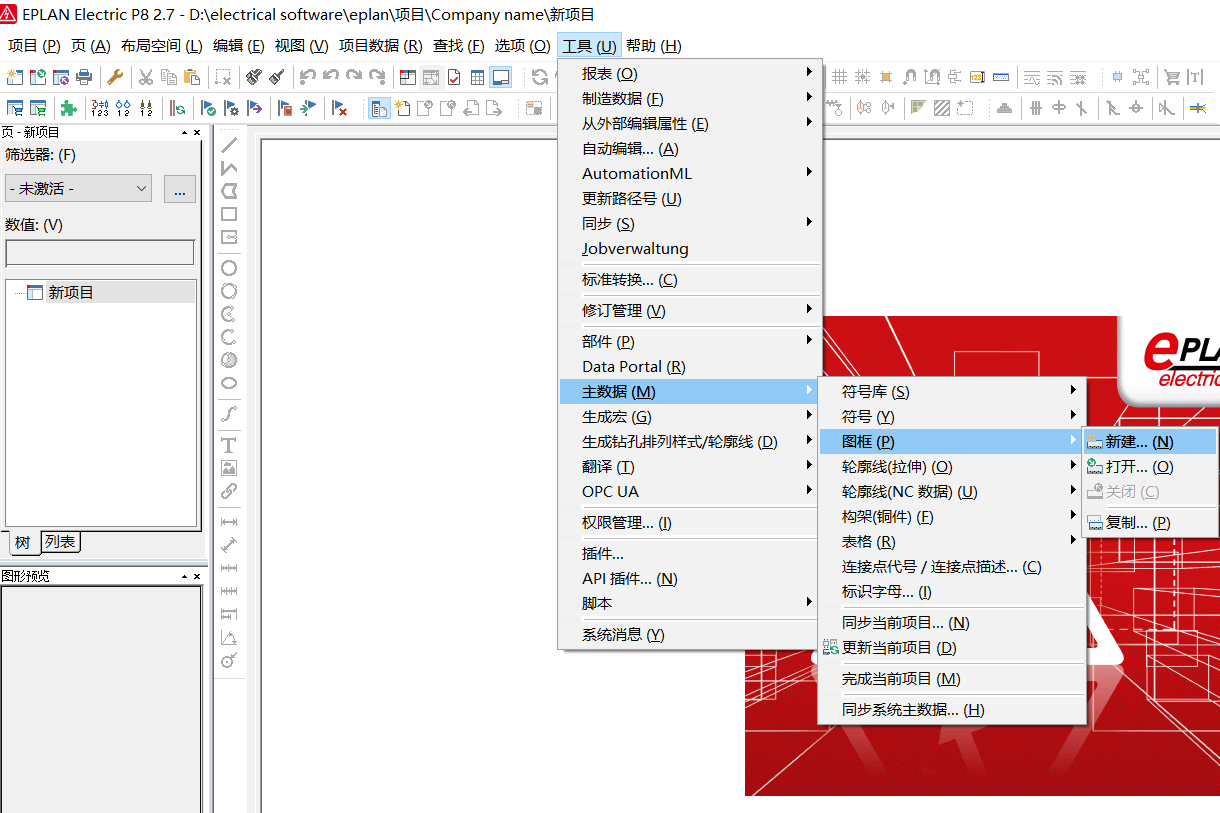

2、 新建图框。选择“工具”→“主 数据 ”→“图框”→“新建”

在“文件名”中输入文件名，保存。

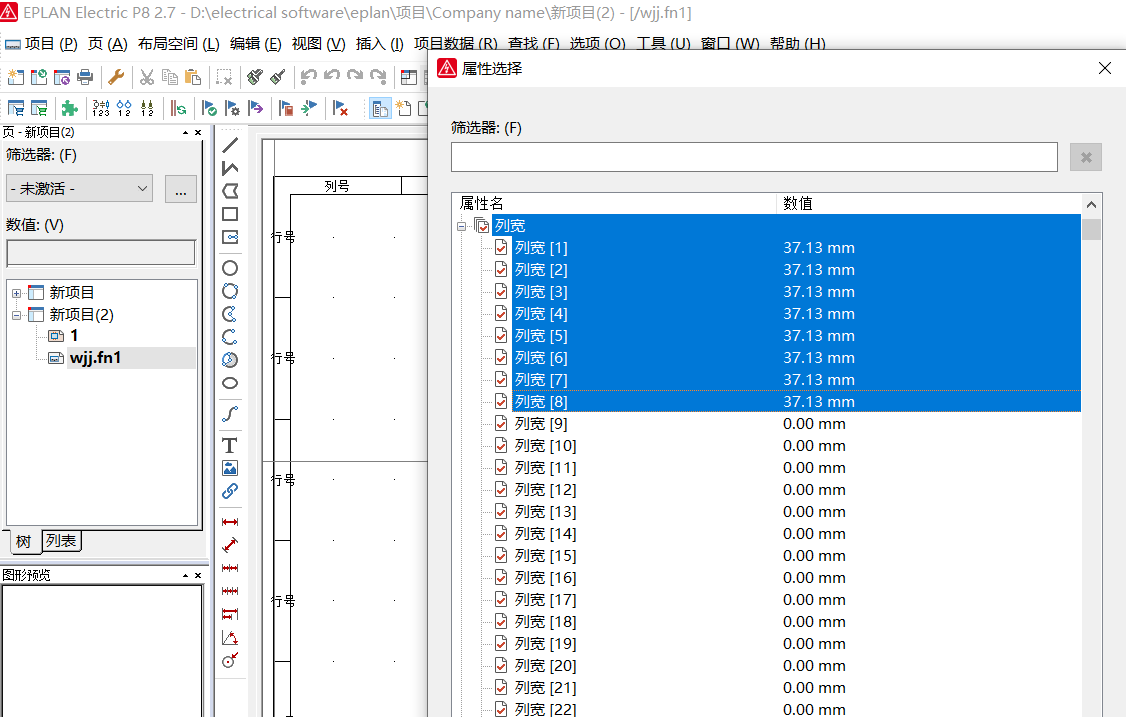

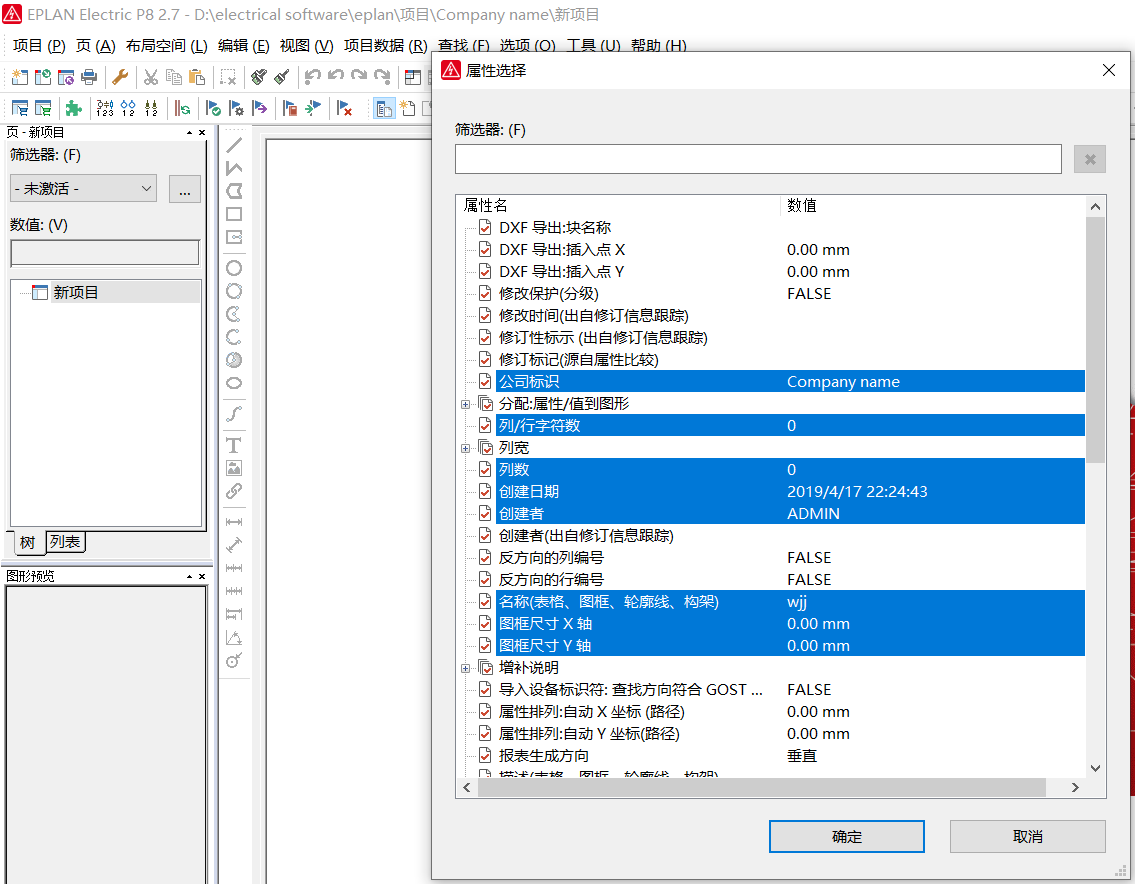

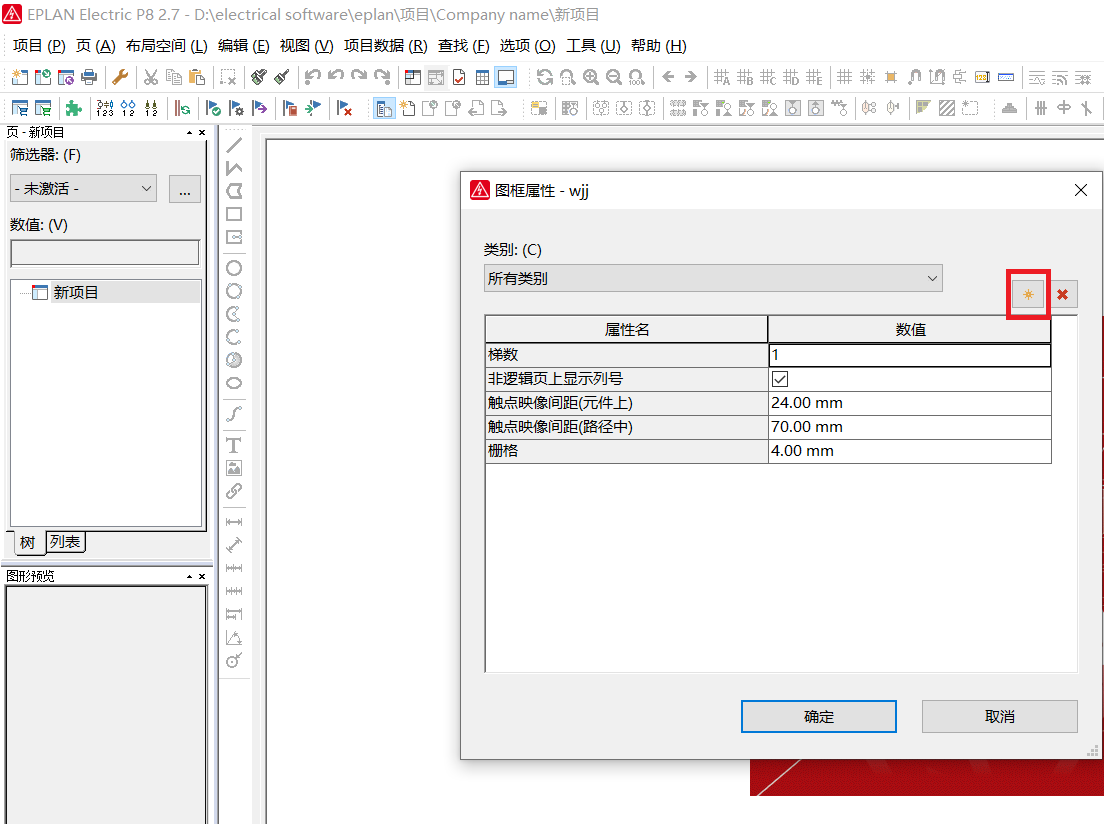

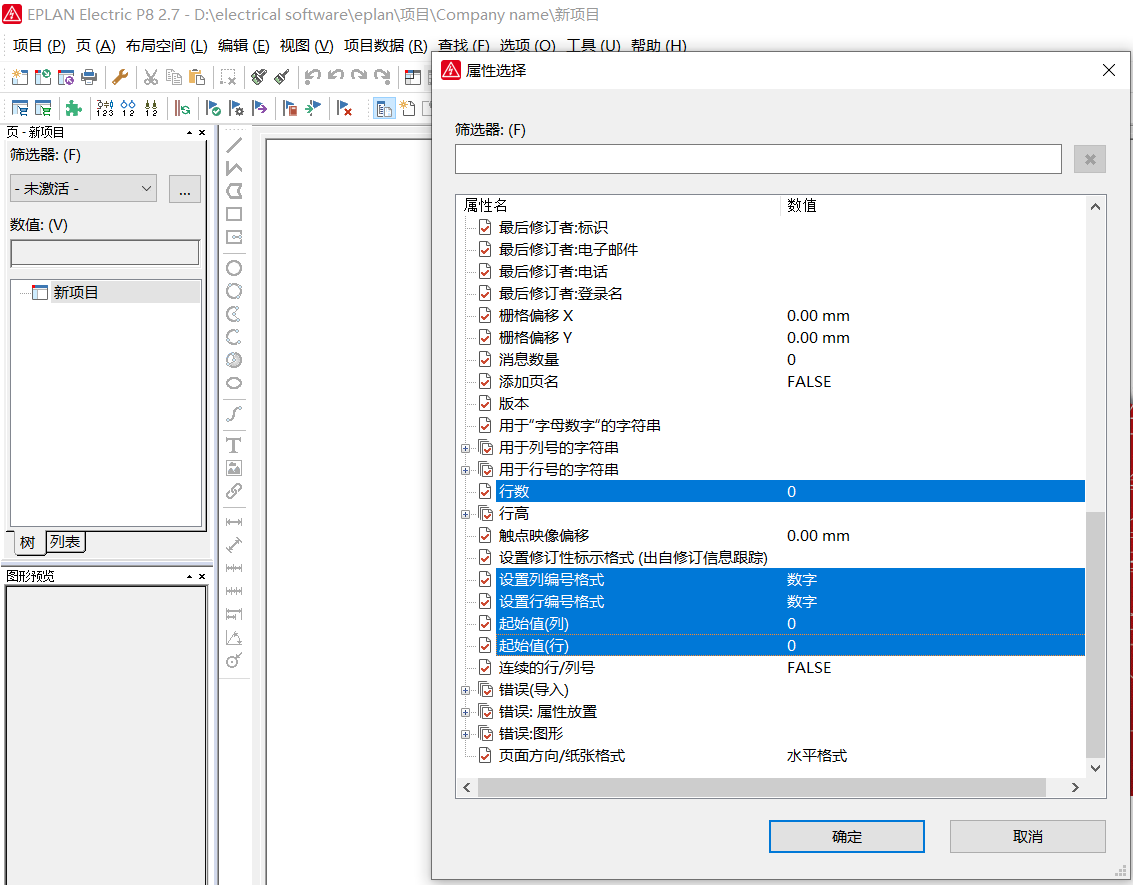

3、添加新建图框属性选项。选中“新建符号*”，添加选项

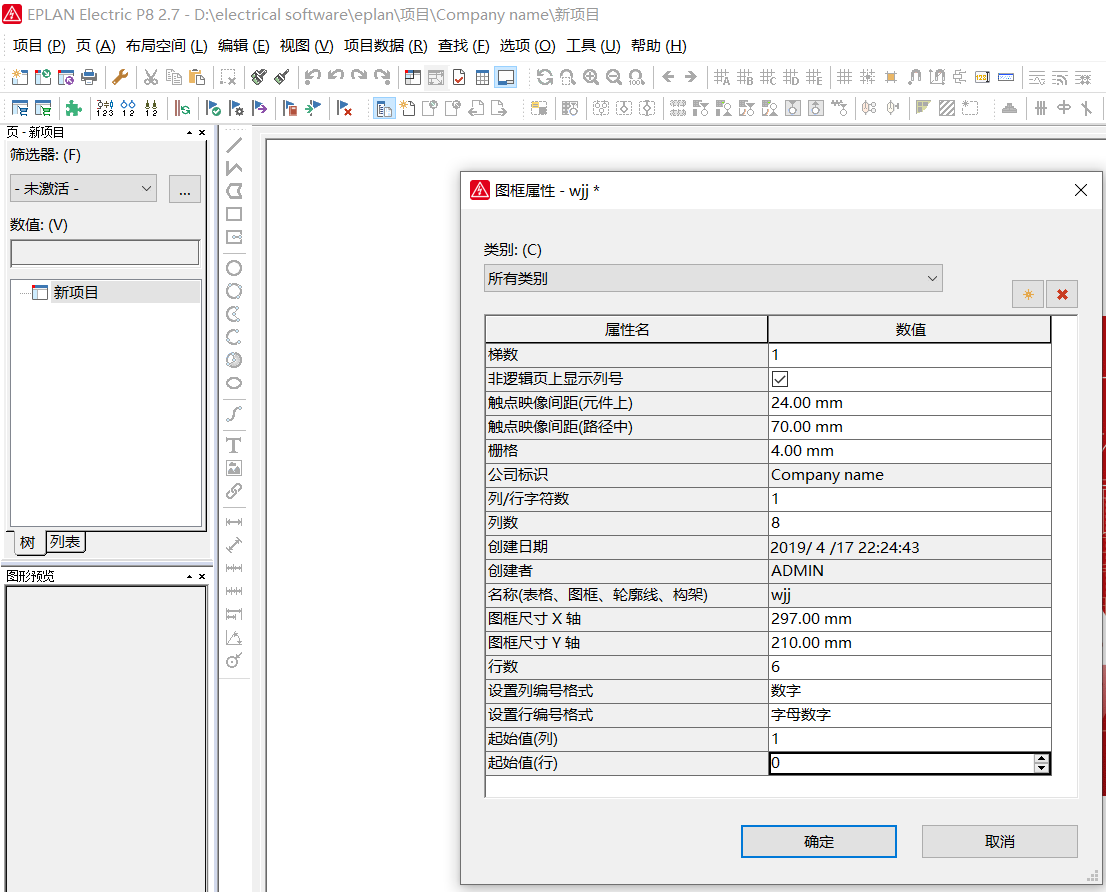

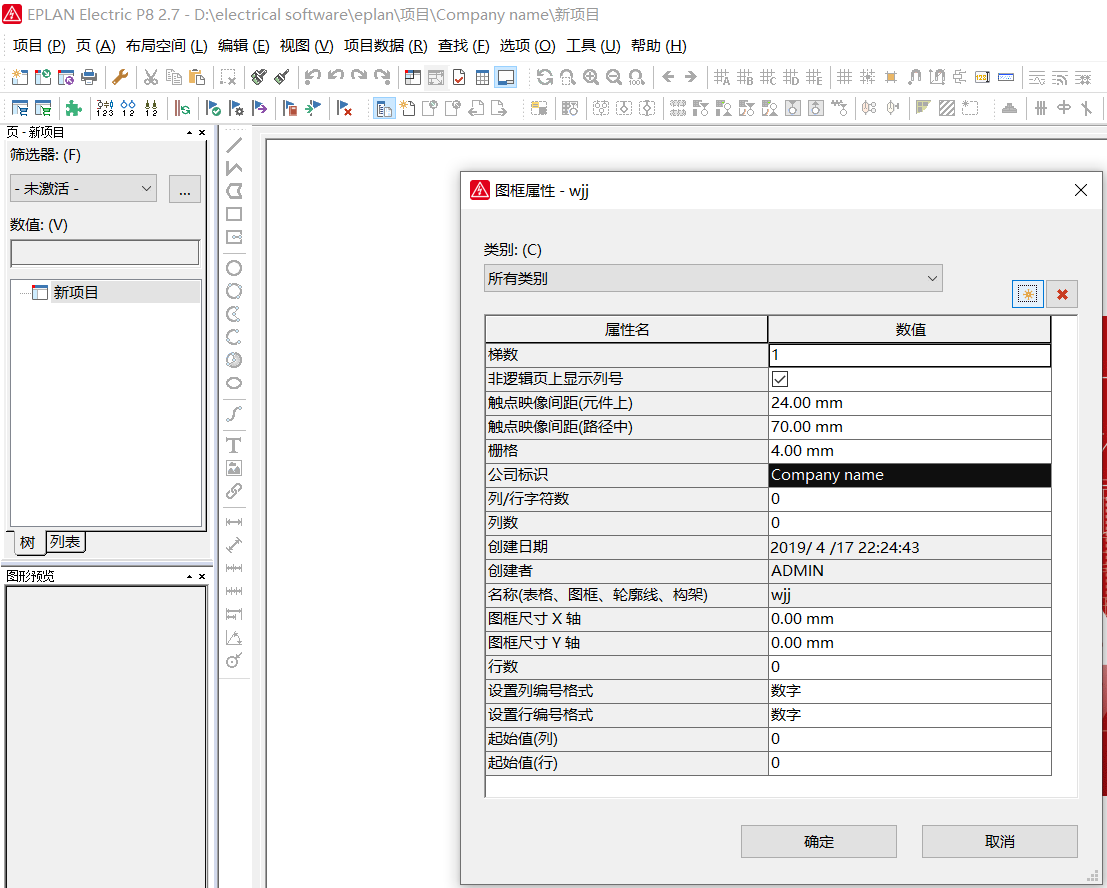

4、 设置图框的属性

a、 列/行字符数，设置为1；

b、 列数，设置为8；

c、  行数，设置为6；

d、 图框尺寸 X 轴，若使用A3纸，设置为420；若A4纸，设置为297；

e 、 图框尺寸Y轴，若使用A3纸，设置为297；若A4纸，设置为210；

f、  设置列编号格式，设置为数字；

g、 设置行编号格式，设置为字母数字；

h、 起始值（列），设置为1；

i、   起始值（行），设置为0；

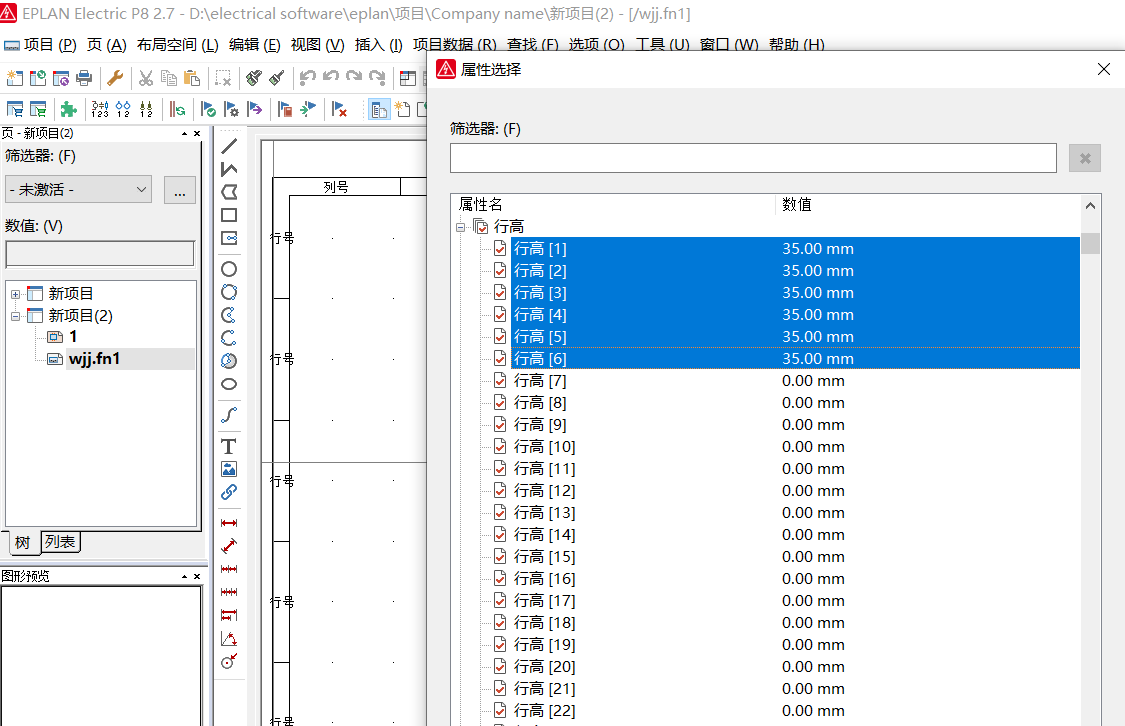

j、   设置行高[1]至高[6]均为35；

k、  设置列宽[1]至列宽[8]均为37.125；

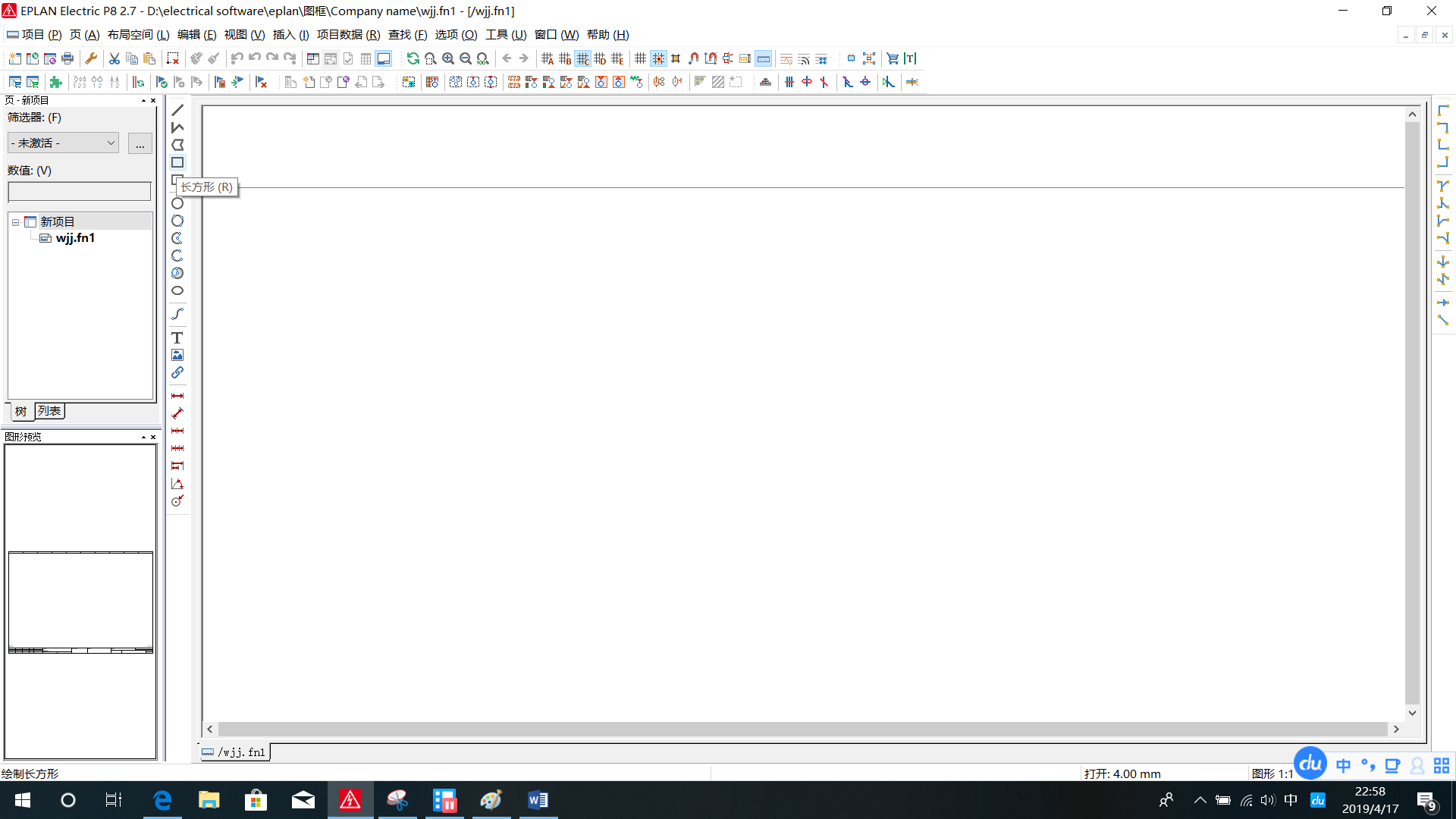

5、 画图框。单击鼠标左键，选中“长方形“。在空白处单击鼠标左键，拖动鼠标形成一个矩形，并单击鼠标左键结束。

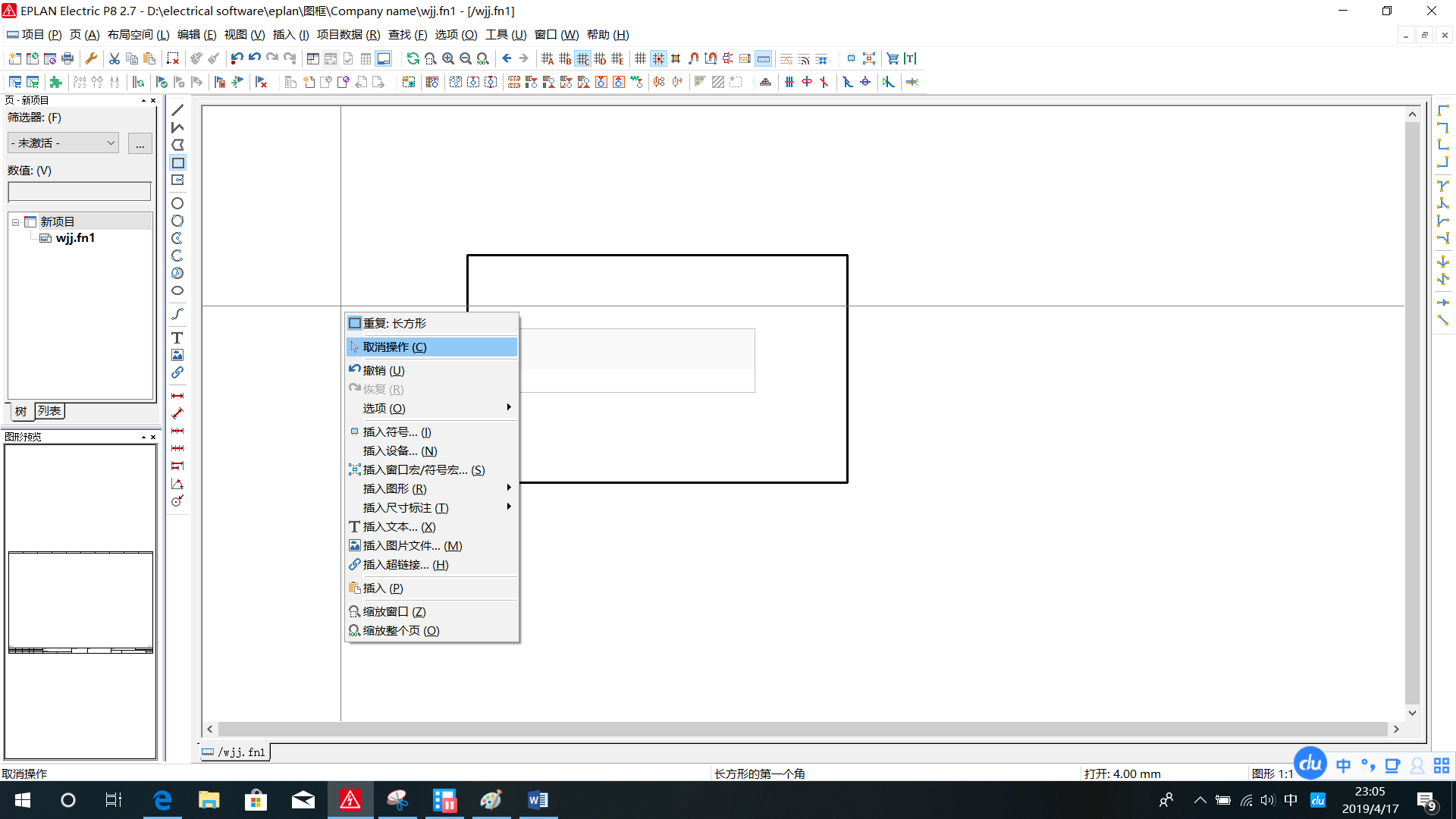

单击鼠标右键，选择”取消操作“。

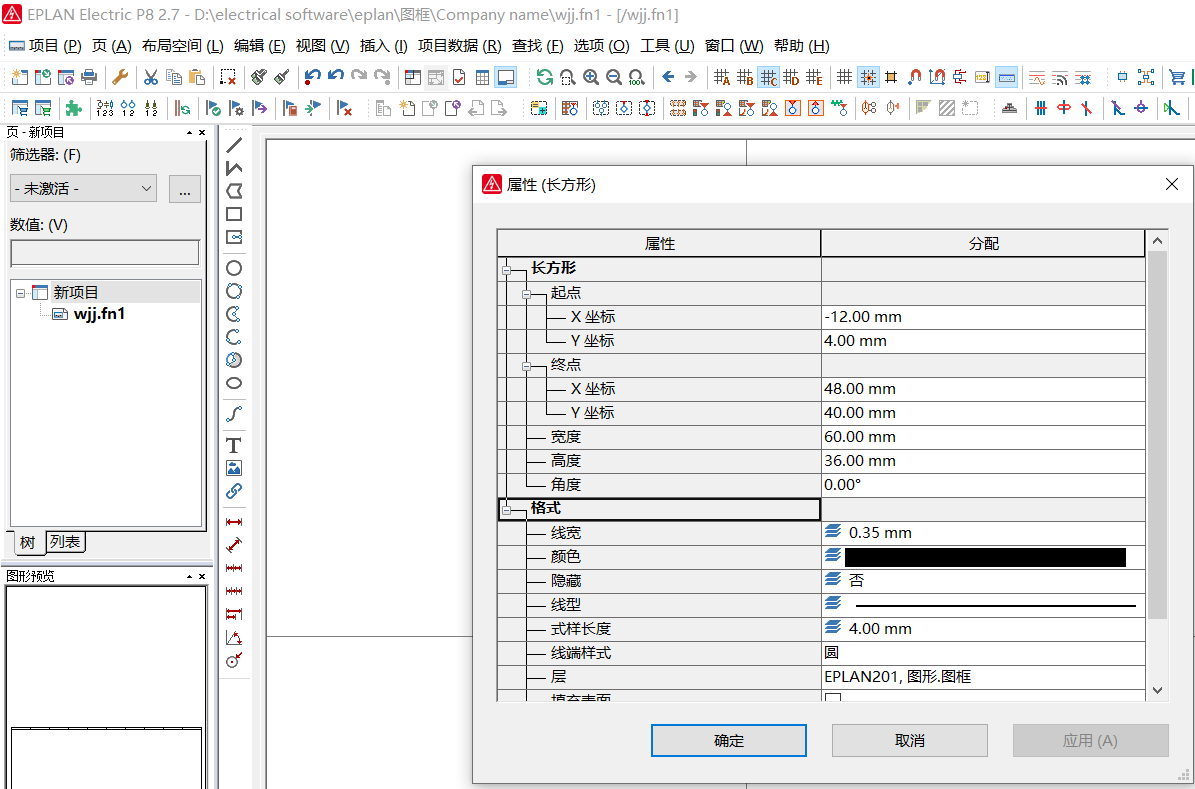

选中矩形边框，双击鼠标左键，设置矩形尺寸。以设置A4 图纸 为例，设置起点X坐标0mm，起点Y坐标0mm；终点X坐标297mm，终点Y坐标210mm。起点和终点的坐标还可以是其它设置，只要是保证X轴方向终点和起点的差值为297，Y轴方向终点和起点的差值为210即可。

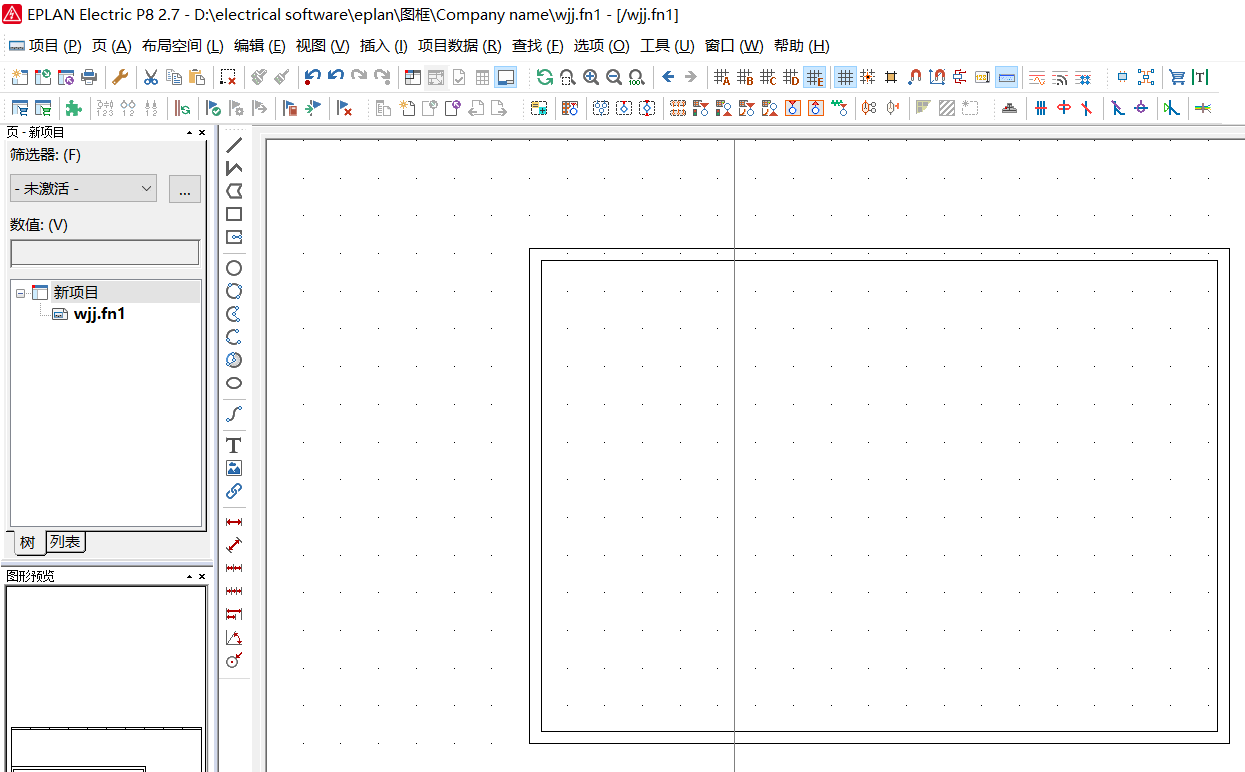

6、 再画内框，尺寸287*200。再画一个长方型，设置属性，起点X 坐标 5mm，起点Y坐标5mm，终点X坐标292mm，终点Y坐标205mm。

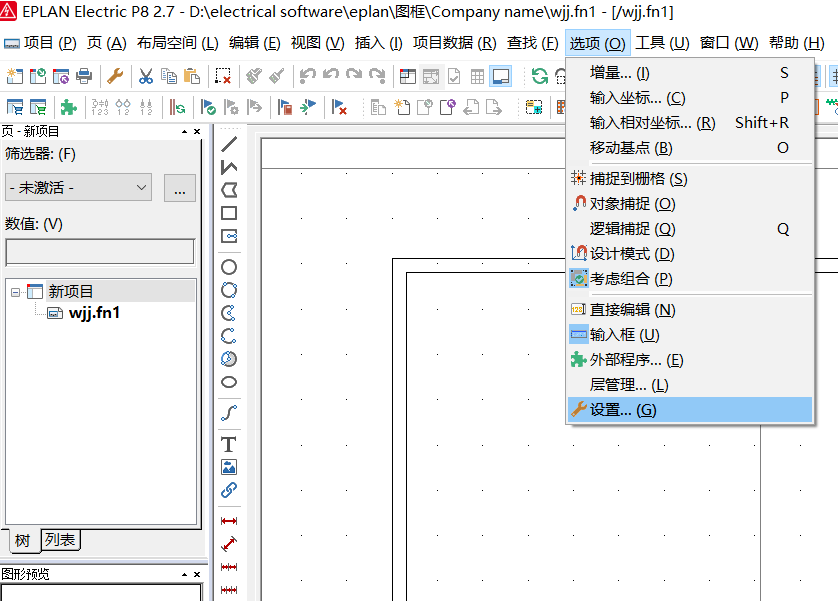

7、 设置画行列的栅格。8列，297mm，因此1列37.125mm；6行，210mm，因此1行35mm。选择“选项”→“设置”→“用户”→“图形的编辑”→“2D”

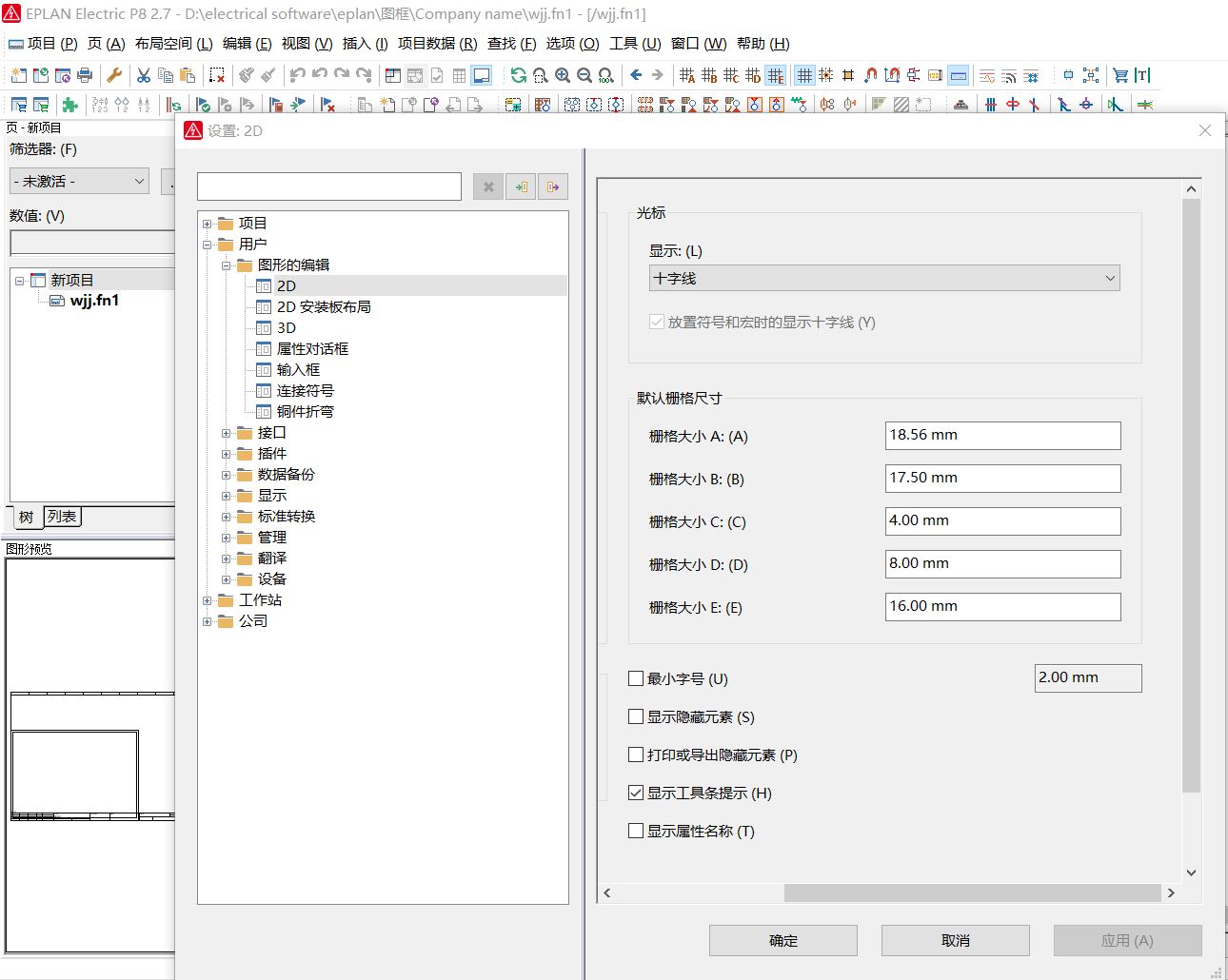

设置栅格大小A为37.125/2=18.5625

设置栅格大小B为35/2=17.5

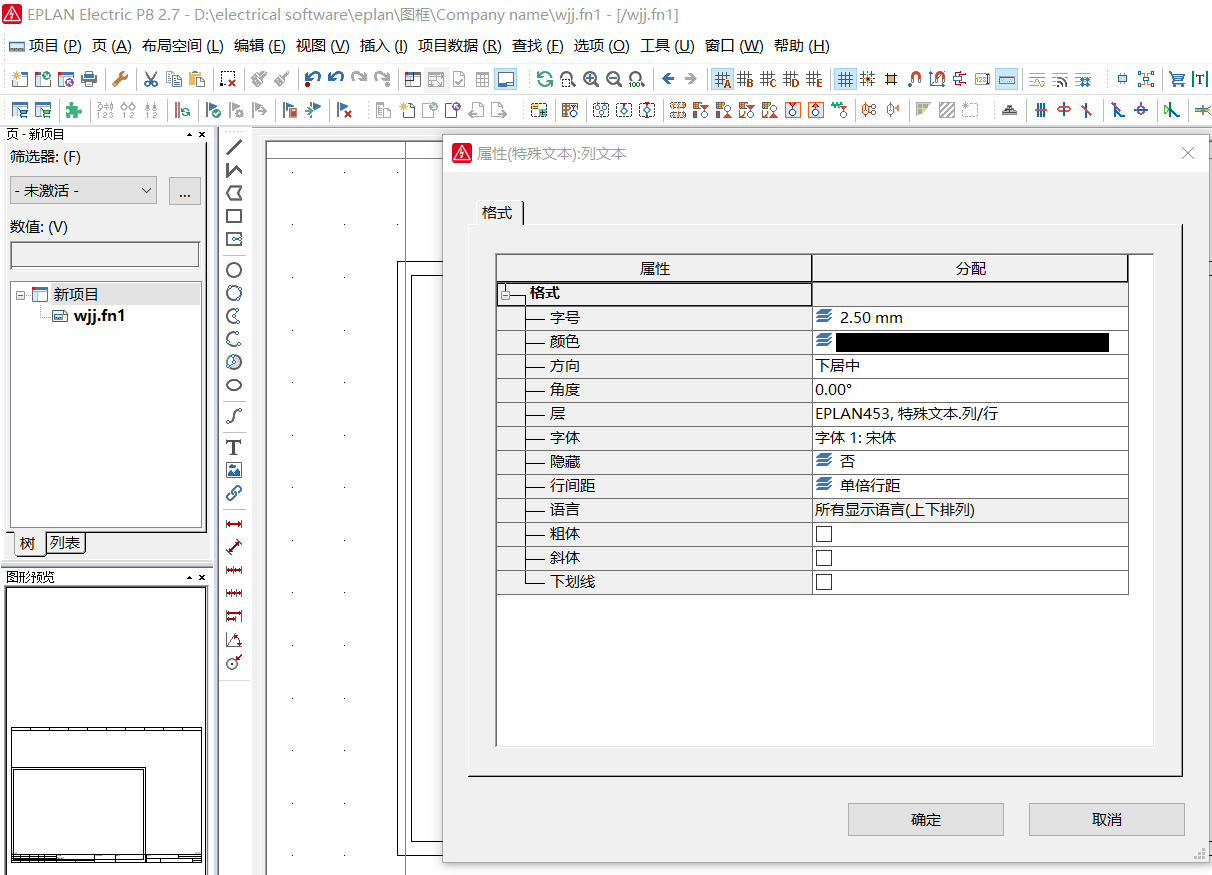

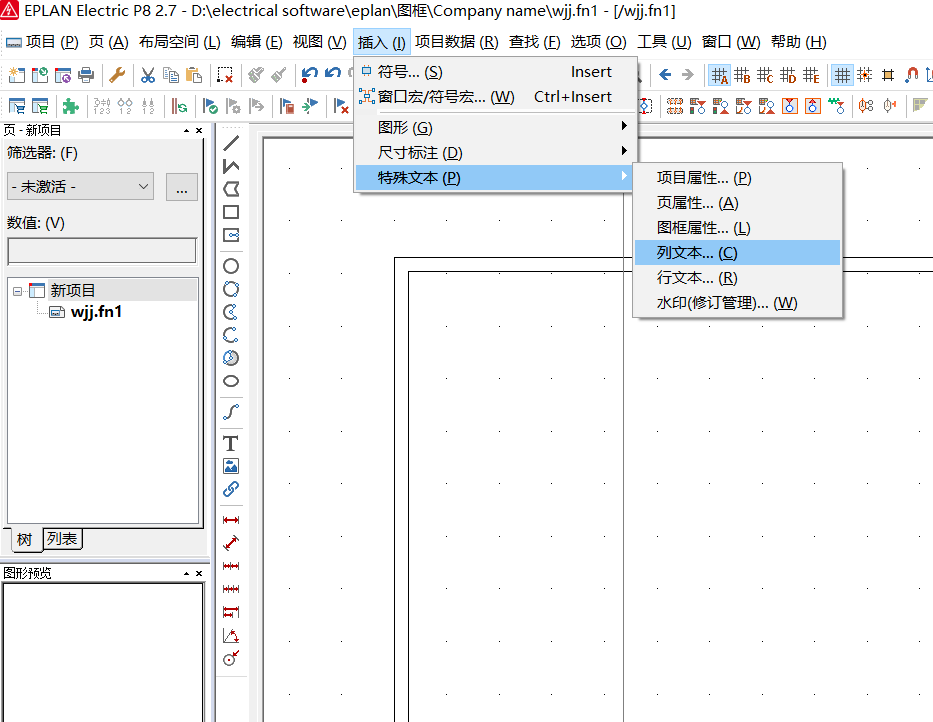

8、插入列文本。选择“插入”→“特殊文本”→“列文本”，确定。

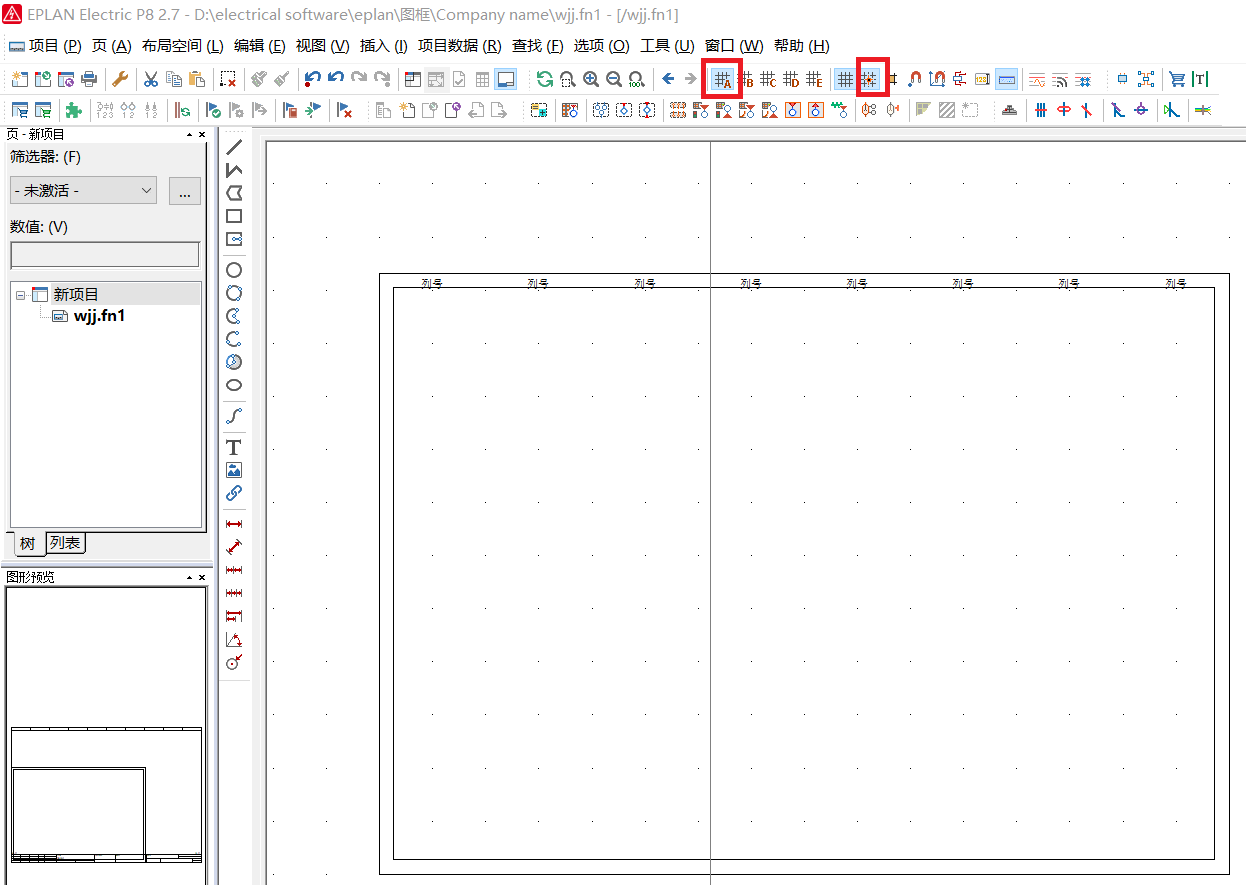

选择“栅格A”和“开/关捕捉到栅格”，插入列号。列号放在每一列的中间，这就是为什么297/8之后，又除以2的原因。

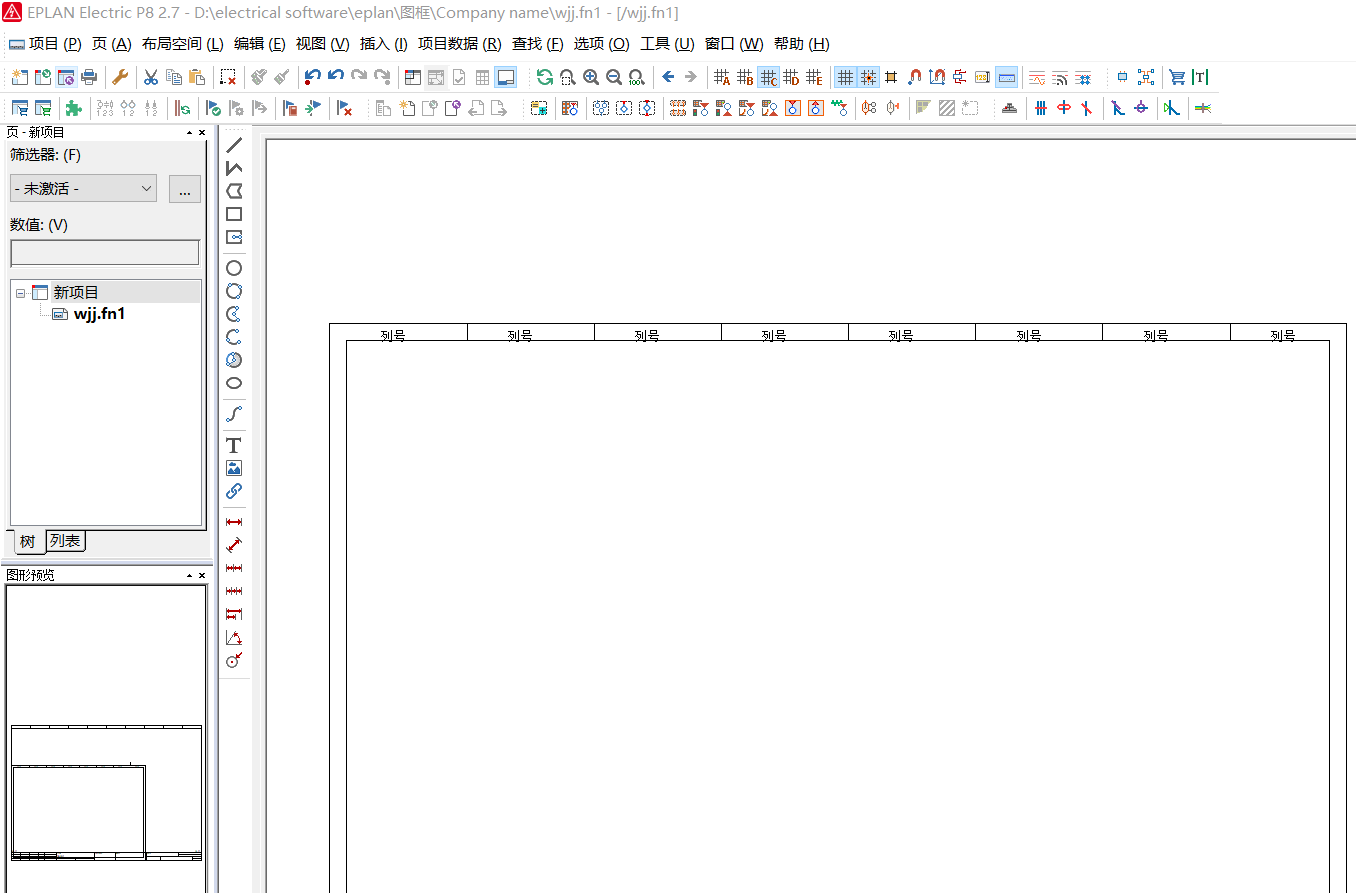

插入8列的分隔档

9、插入行文本。原理同步骤8

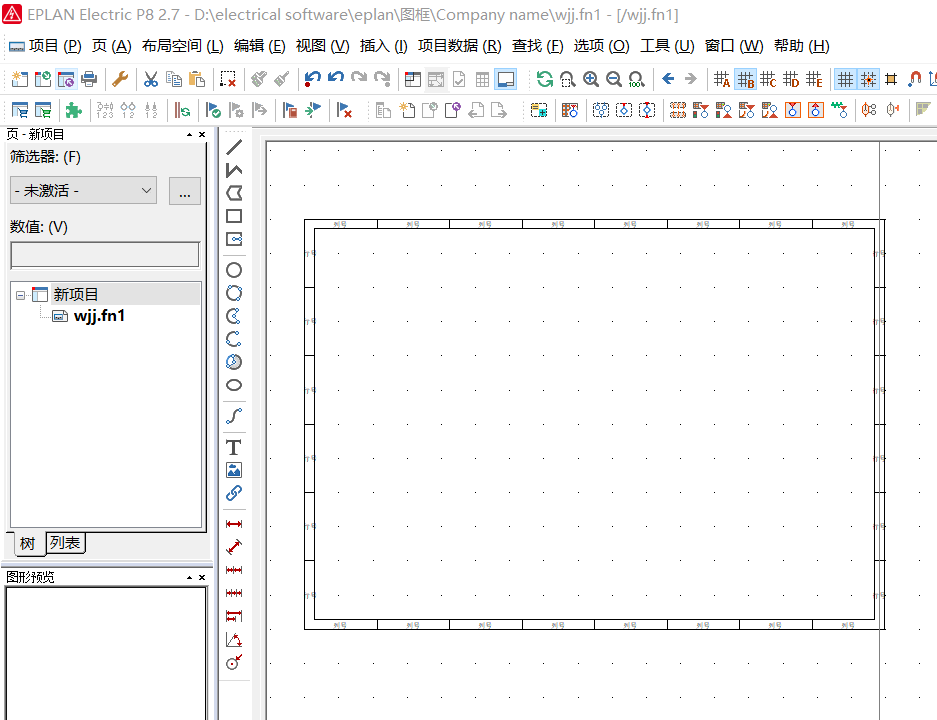

到此，图框制作完成。
