【EPLAN教程】如何更新、导入和使用部件库

一、下载库文件

EPLAN 的 部件库  是可以更新的，一般元器件厂商会提供其部件文件，以 SIEMENS 为例

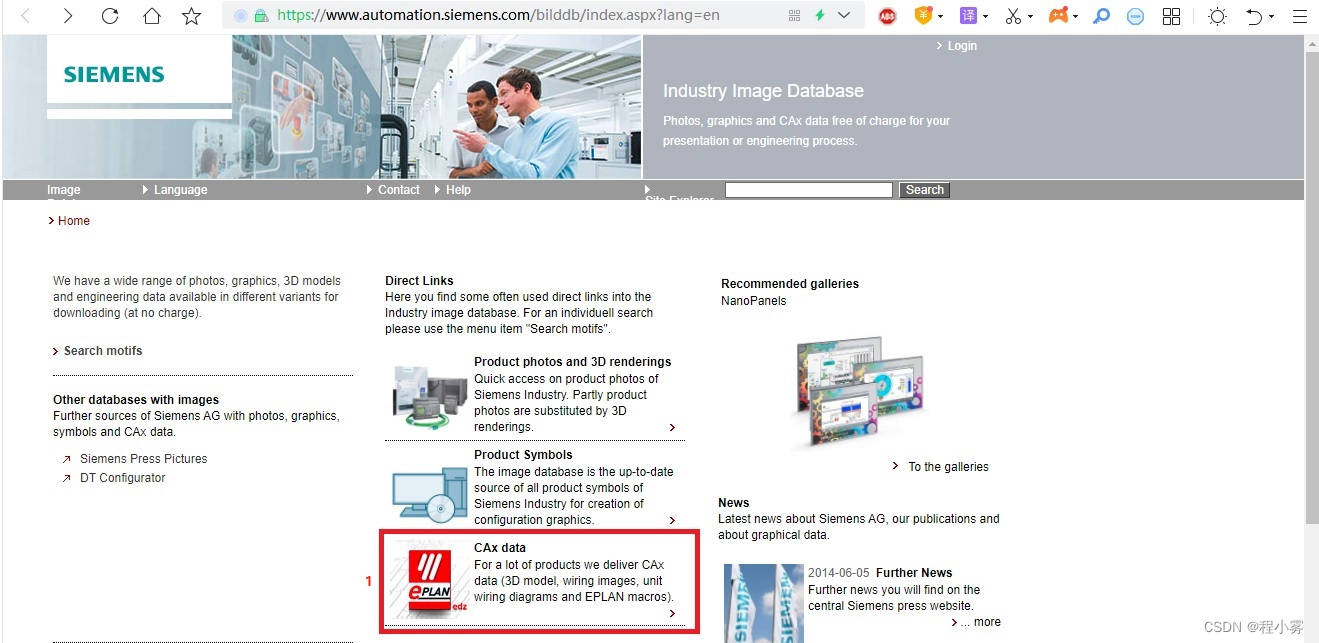

   1、进入网站，点击EPLAN 的图标
https://www.automation.siemens.com/bilddb/index.aspx?lang=en

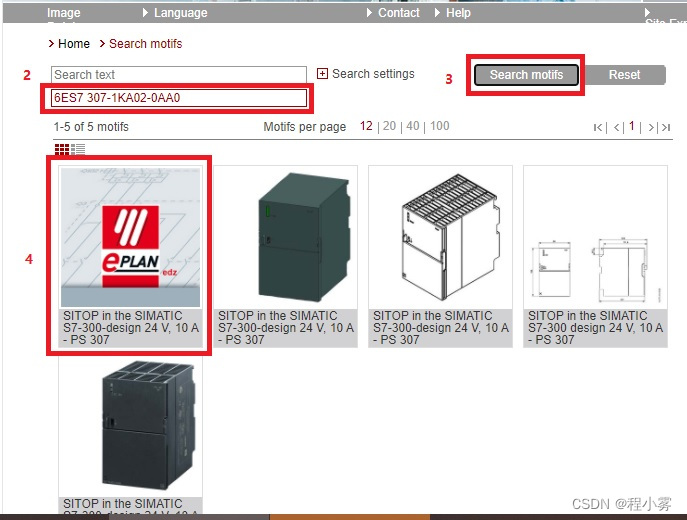

   2、在订货号搜索框中输入所需部件订货号

   3、点击搜索按钮

   4、点击搜索结果中带 EPLAN 图标的链接

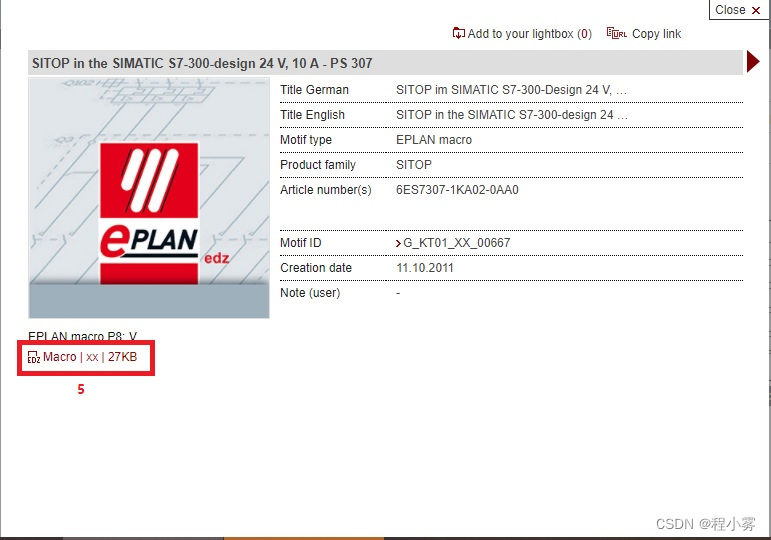

5、进入下载页面，点击下载链接


   6、将文件下载到指定目录，并重命名为可以识别的名字，这里下载一个 PLC 电源模块的库文件，重命名为 PS 307 10A，这样做方便以后的识别与管理。

二、更新导入库文件

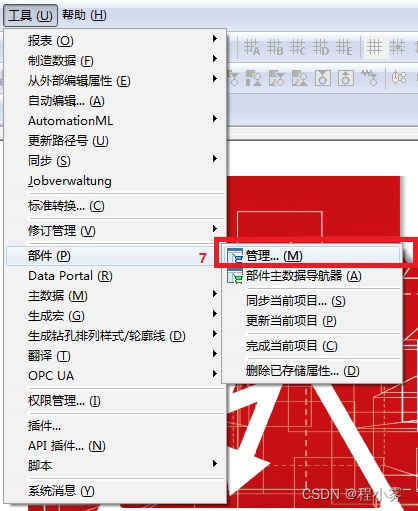

7、点击菜单"工具"-“部件”-“管理”

   8、进入“部件管理” 对话框 ，选择 “部件”-“电气工程”-零部件

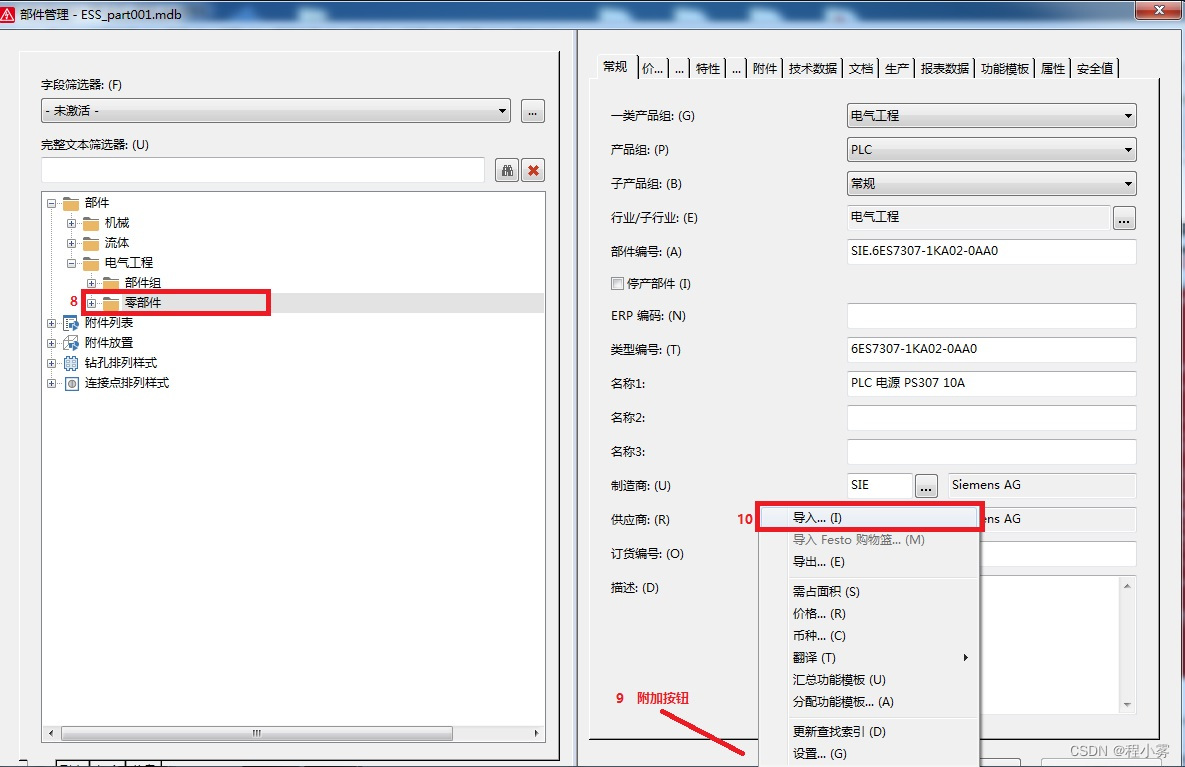

   9、点击右下方第一个按钮 “附加”

   10、在弹出的快捷菜单中点击 “导入”

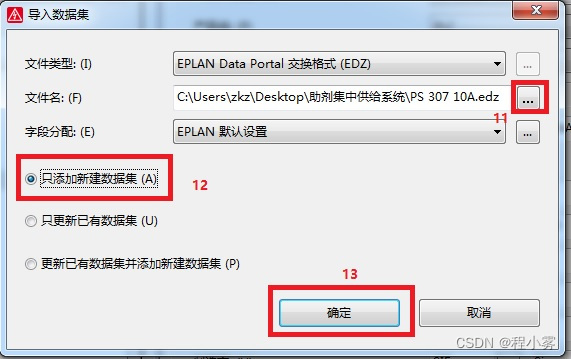

   11、点击 文件名  项最右侧的 “…” 找到刚才下载并重命名后的库文件，并打开

   12、选择 “只添加新建数据集” ，该选项在更新数据库的时候只更新新添加的 数据记录 ，因此速度较快

   13、点击 “确定” 按钮

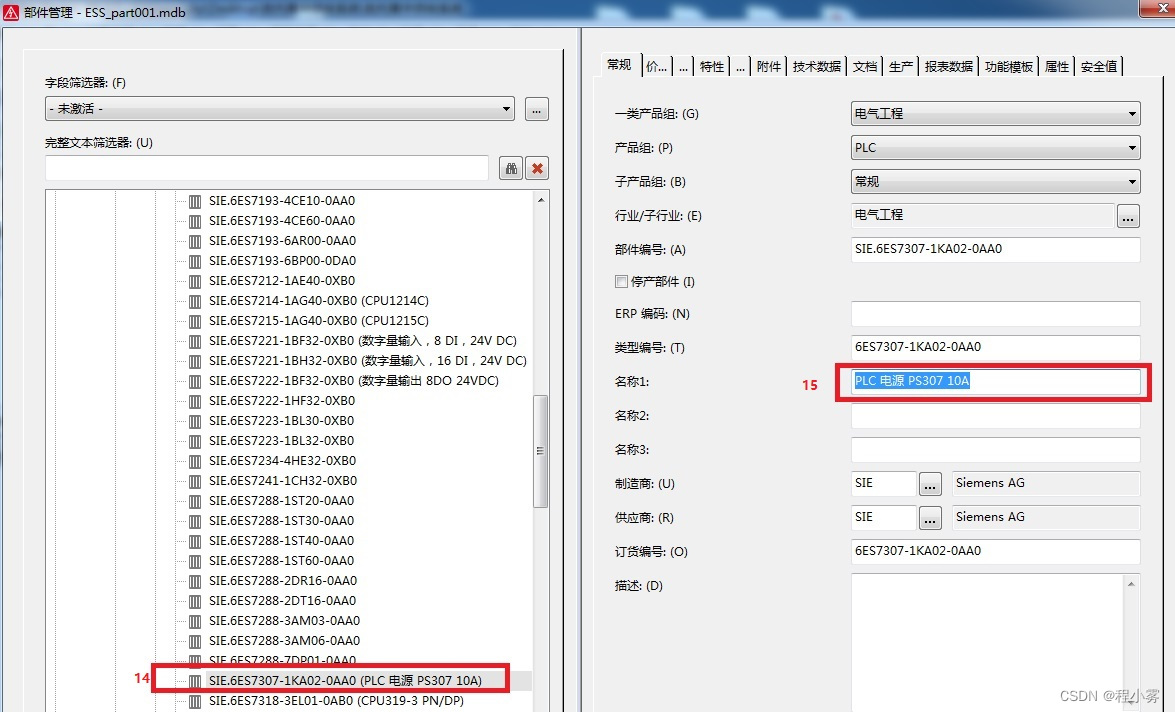

   14、稍等几秒钟，就添加进去了，在 “部件”-“零部件”-“PLC”-“常规”-“SIE” 中选中我们添加的部件订货号6ES7 307-1KA02-0AA0

   15、为了我们查找方便，在名称1中添加一些注释文本，这里为：PLC 电源 PS307 10A，然后关闭该窗口

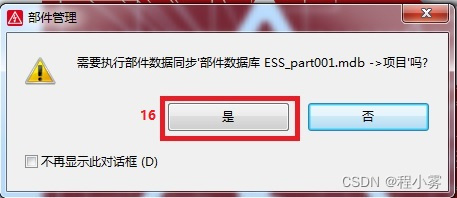

   16、系统会自动弹出一个询问是否更新同步部件数据库，我们当然选择“是”

三、使用库文件

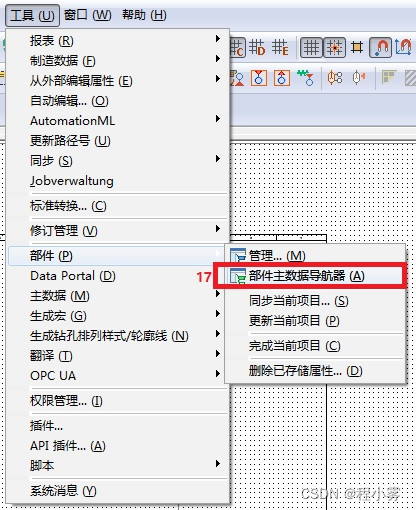

17、选择 “工具”-“部件”-“部件主数据导航器”

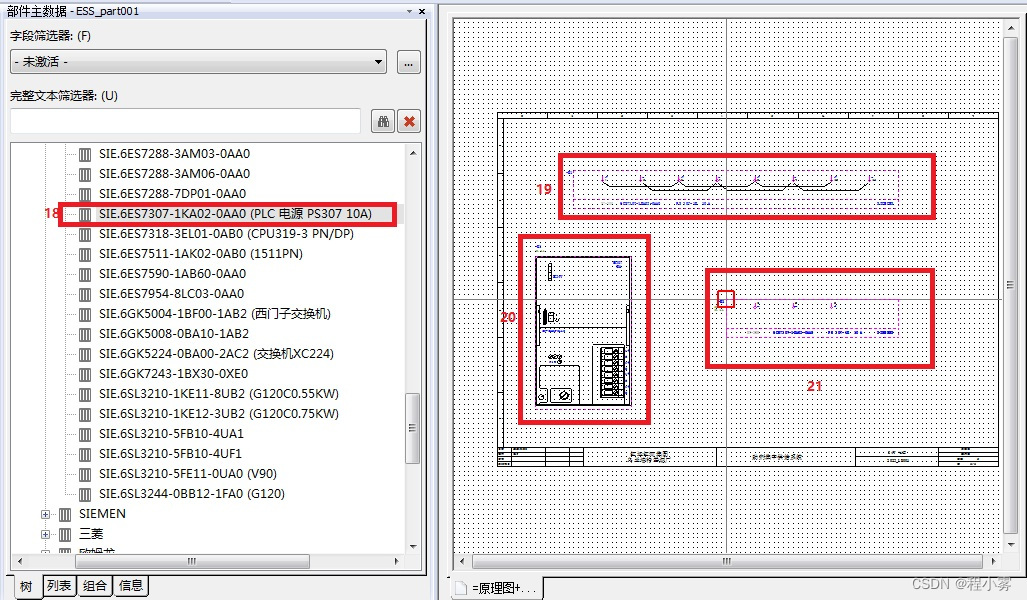

   18、找到刚才更新的部件，因为我们做了注释，因此非常容易的就找到了。将它拖入到绘图区中，并按 “Tab” 键，更换显示形式

   19、形式1

   20、形式2

   21、形式3


   库文件的下载、更新导入以及使用就写到这里
