当前位置：服务支持 >  软件文章 >  EPLAN画图之并联跳线及交叉连接处跨线方法详解

EPLAN画图之并联跳线及交叉连接处跨线方法详解

阅读数 15
点赞 0
article_banner

在画图中有时会进行并联绘图，此时选择 绘图工具 里面的跳线

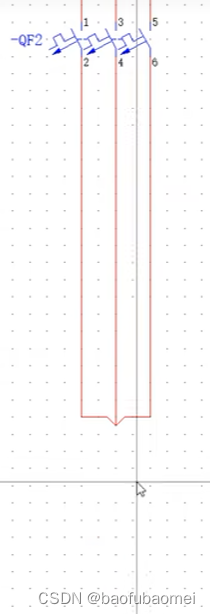

然后对相应的电路图进行并联操作

   并联后为

有时还会绕过某一跟线进行连接，此时需要进行跨线操作：

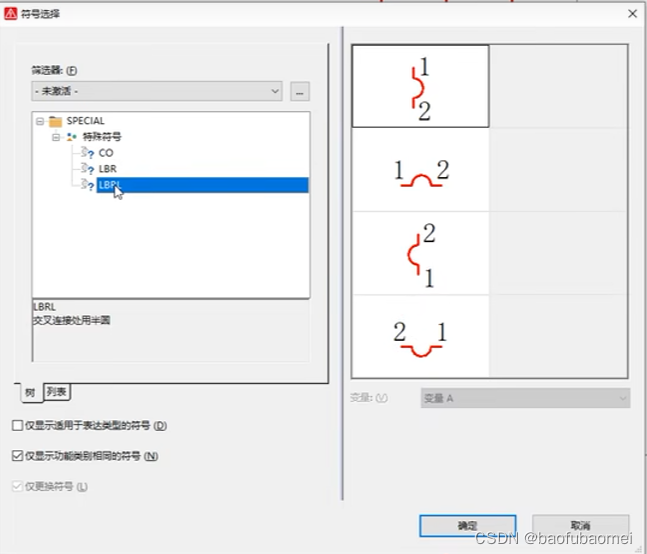

首先用不同角度方向的线将两根线进行连接，然后任意选择一个不同角度的线，然后选择键盘中的BackSpace键会弹跳出符号选择窗口，在此窗口选择特殊符号中的LBRL，此时右边图框会显示跨线图形及方向，选择我们所需要的方向点击确定

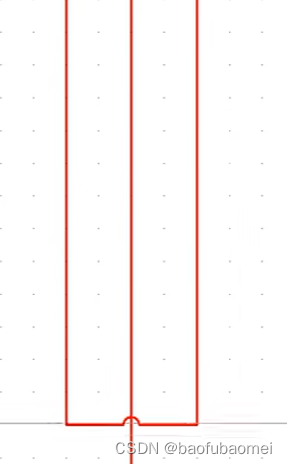

然后在需要跨线的地方进行放置，这样就完成了交叉连接处的跨线。


免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
