EPLAN_008#3D布局图设计教程

       一、新建页

       多线原理图纸画好以后

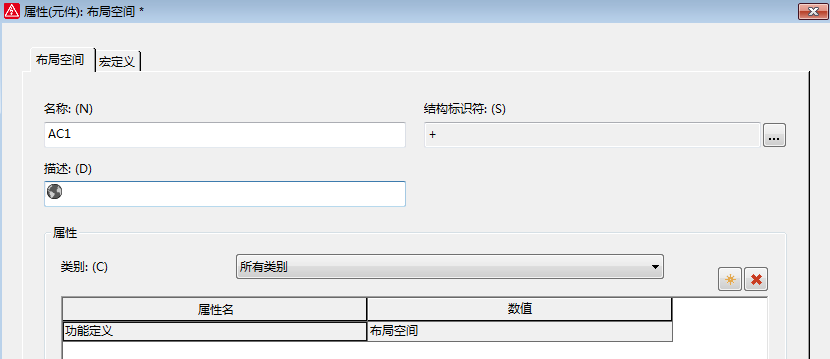

       打开布局空间导航器——右键——新建

       二、插入箱柜

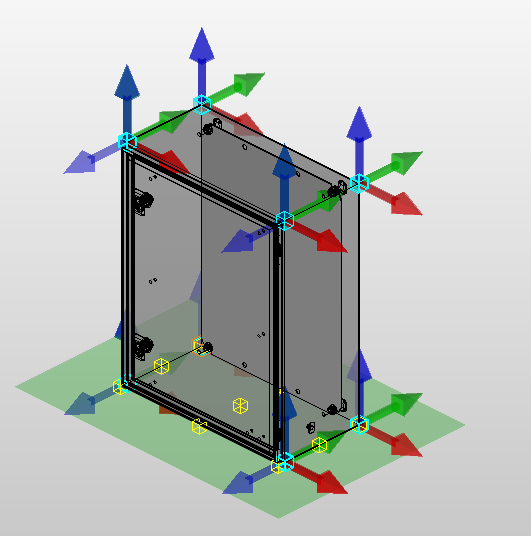

       菜单栏——插入——箱柜

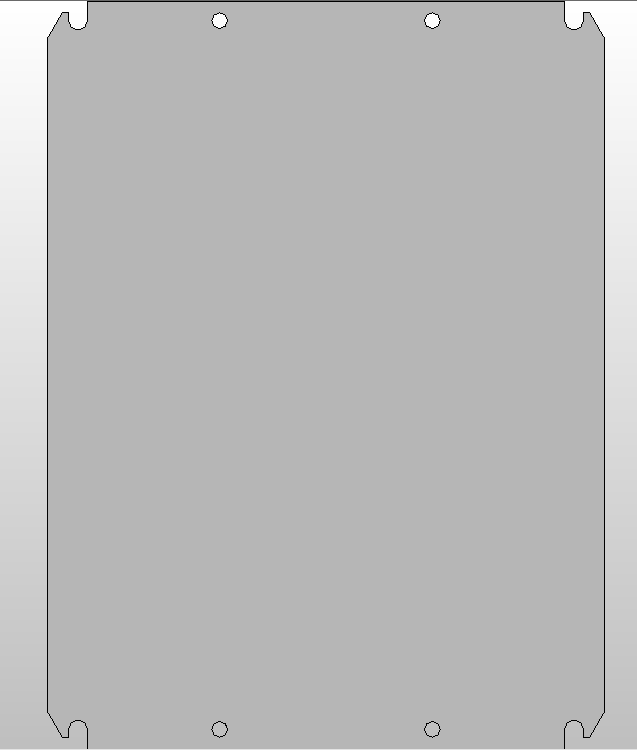

       三、显示安装板

        然后调整视角

        四、插入线槽

       菜单栏——插入——线槽——选择合适的线槽——确定

       按A键可以切换线槽方向，如果位置不对，可以再按一下A键。

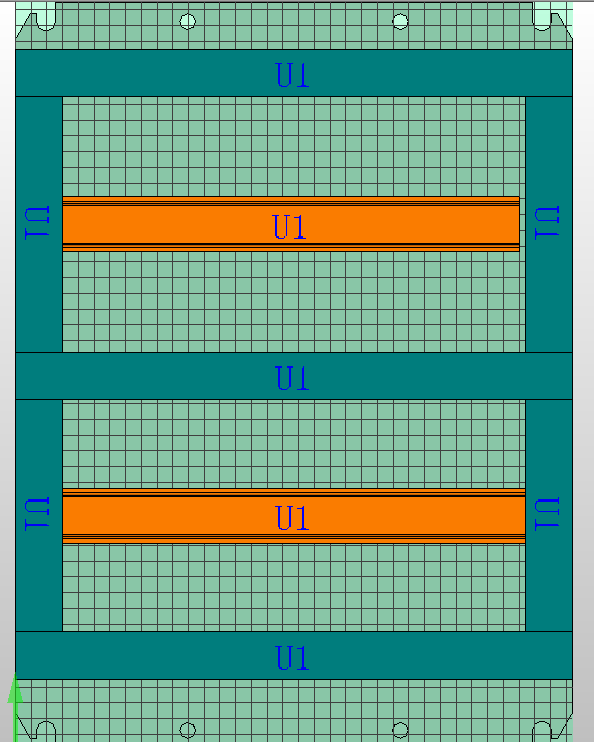

       五、插入导轨

       菜单栏——插入——安装导轨

       六、插入设备

       首先：打开3D安装安装布局导航器

       菜单栏——项目 数据 ——设备/部件——3D安装布局导航器

       将左侧导航器中的 元器件 拖入到安装上

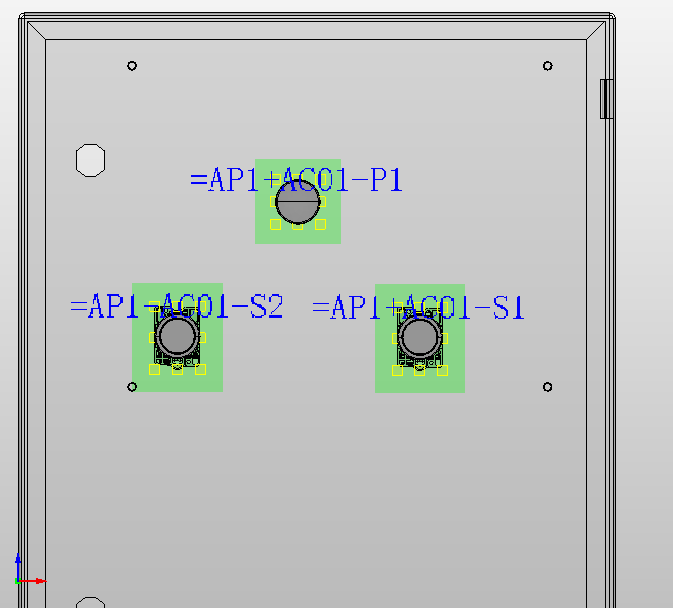

       七、门板元器件的安装

        八、布线路径（门板）

        菜单栏——插入——布线路径

       九、过门布线路径

       在显示门板的同时，再显示

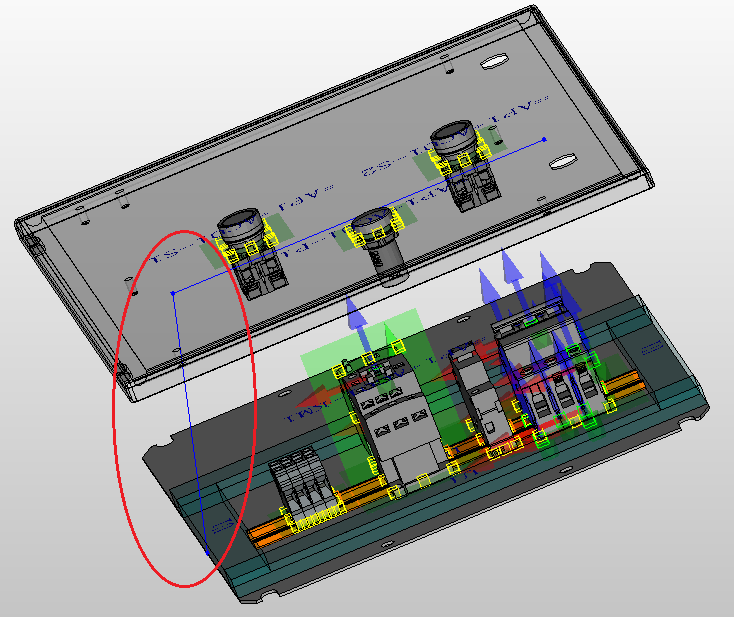

        画一根从门到底板线槽的布线路径

       十、3D布线

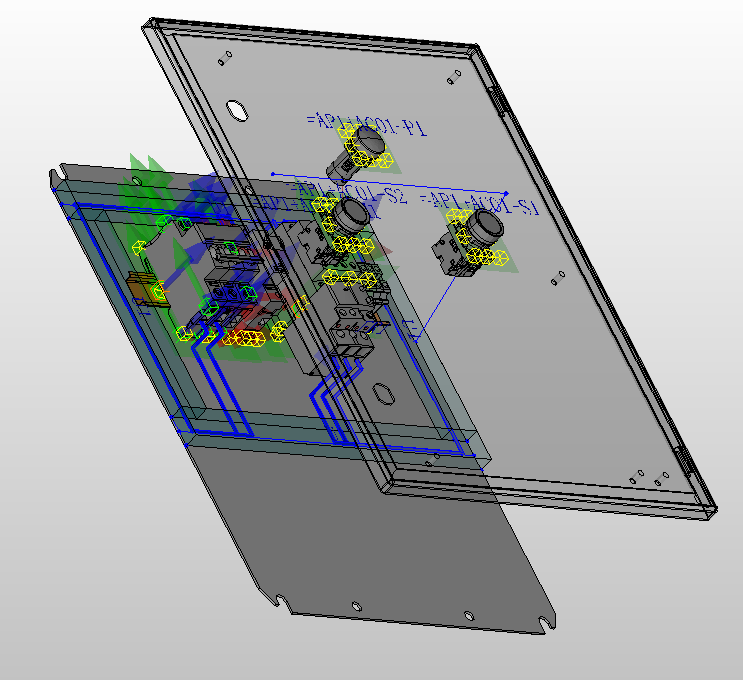

       菜单栏——项目数据——连接——布线（布局空间）——然后框选整个箱柜

       十一、布线问题

       当出现布线不正常时候，针对对应的设备的3D 宏  ，单独在文件夹中找出来。

       然后放入一个新建的宏项目中，对此设备的设备逻辑的进行重新定义。

       最后保存，替换掉之前的文件。（注意文件名要与之前的一样）

       十二、同步（没试过待定）

       如果出现上述宏文件重新更换了之后，如何更新？

       菜单栏——工具——主数据——更新当前项目（或者同步当前项目）——然后重新布线

      十三、删除或取消3D布线

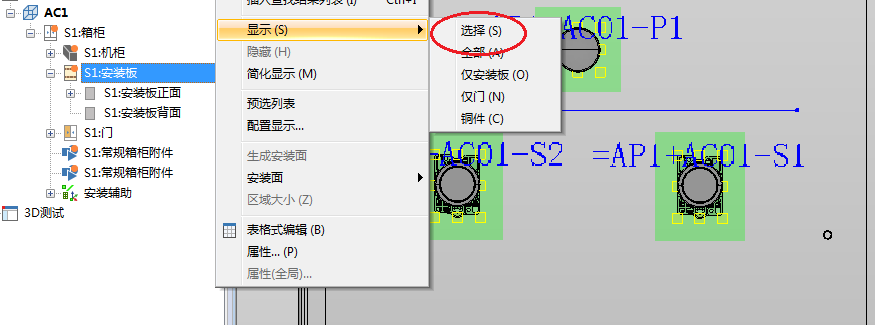

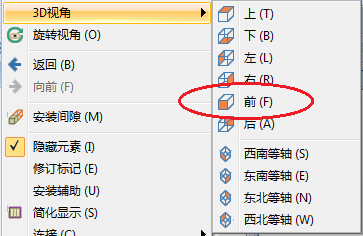

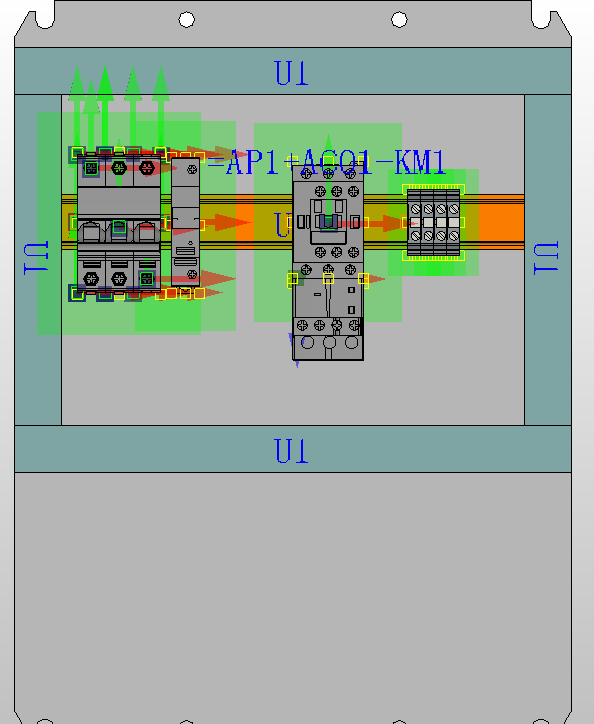

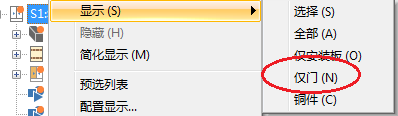

       选择安装板——仅安装板（显示） ——3D视角：前——此时可以逐个删除掉自动布的线。

       门板同样操作 ——3D视角：后
