Autodesk Eagle入门之：线宽操作详解

本篇博文详细介绍修改和设置自动布线的线宽，因为线宽设置不到位或者不合适，直接影响我们PCB板的雕刻制作，太细的话所用的刀头会很小，也许很容易断刀，如果太宽，可能布线不能完全自动完成，需要手动布线了，甚至无论如何都无法完成布线。

一、线宽属性

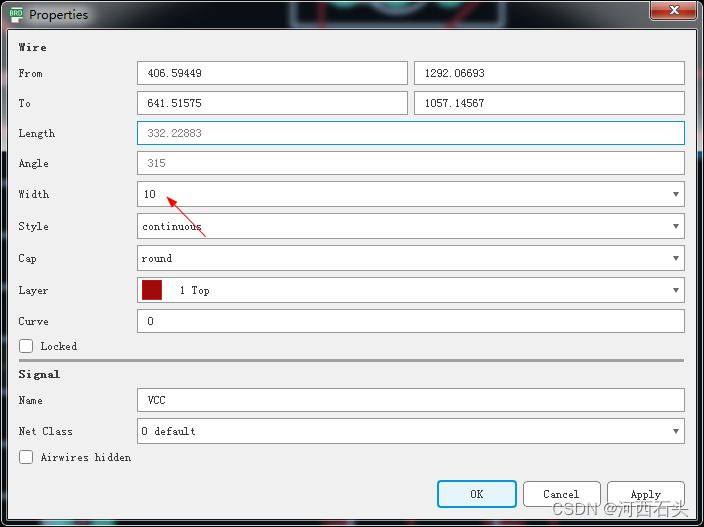

   一般默认的情况下，我们绘制的电路板的线宽就是10mil，也就是0.25mm宽。其实这个是可以用netclass统一管理的。第三部分我们详细说netclass

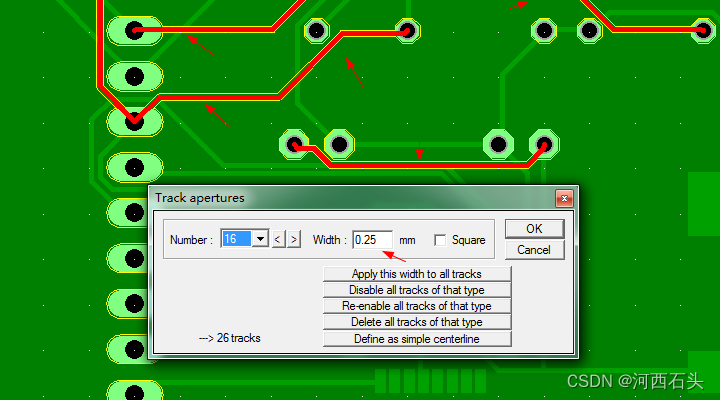

   如果，我们把这个电路图导入到coppercam中就可以看到

二、修改线宽

   那么，如何修改他们呢？如果说，你只是修改其中的个别的某一个或者几根，那么通过属性对话框直接操作即可。当然，你也可以用群组来选择后一起修改宽度，如下图：

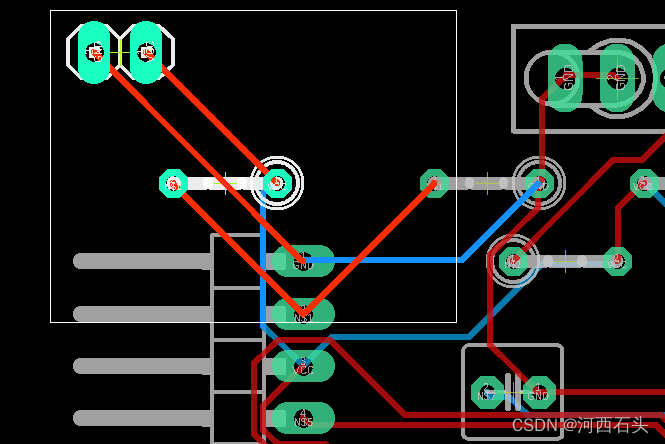

   第一步，用群组选择，以下线（白线框内为群组选择的线，高亮红色）

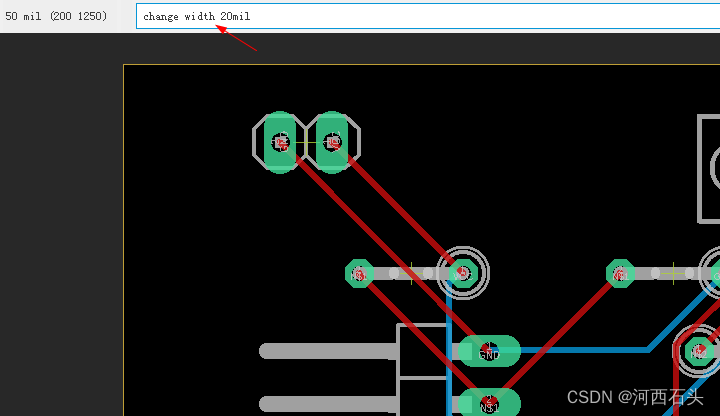

第二步，输入指令，修改线宽到20mil

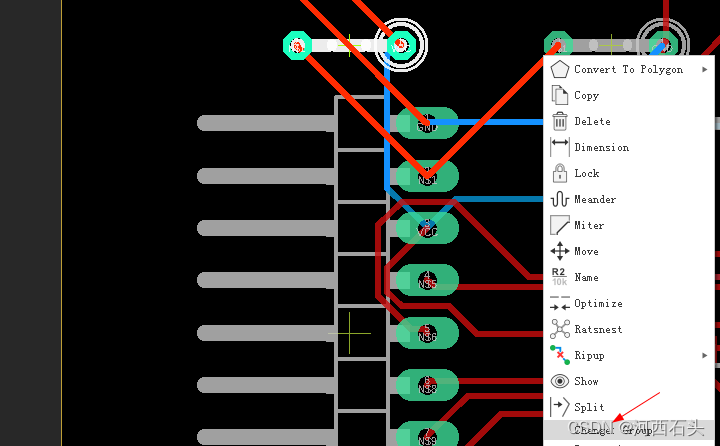

   第三步，在任意一根线上右键菜单中选择 change group

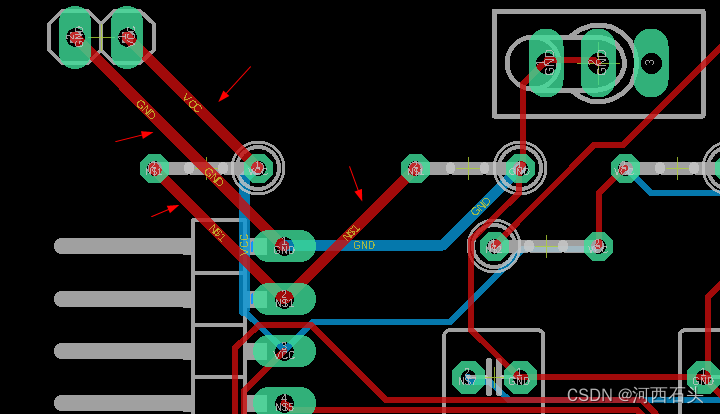

修改成功，效果如下：

三、事先设定线框，然后自动布线

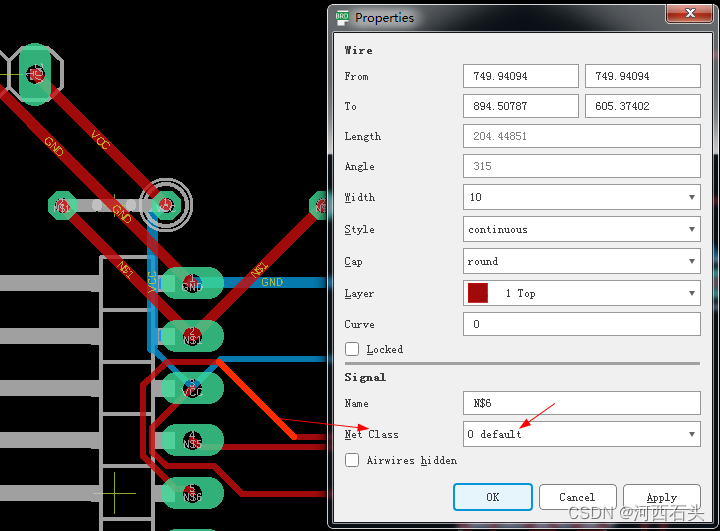

   在第一部分中，我们查看过每一个连线的属性，除了线宽width外，还有一个重要的参数很少引起我们的注意，那就是Net class。它是干啥的，他不直接修改线宽，但它可以管理线宽！

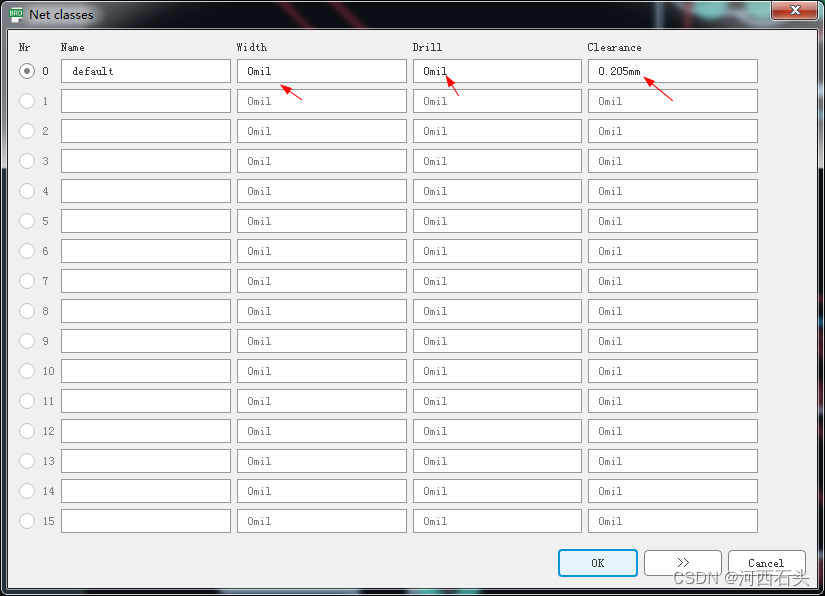

   我们通过Edit菜单下的NetClasses中查看，发现只有一个 类  叫做default，那么这个类就是我们默认的PCB布线打孔以及线间距孔间距和孔线间距的设置。如果不在这里设置默认都是0，当然系统也不会把他们都设置为0，而是前面我们看到的默认数值。

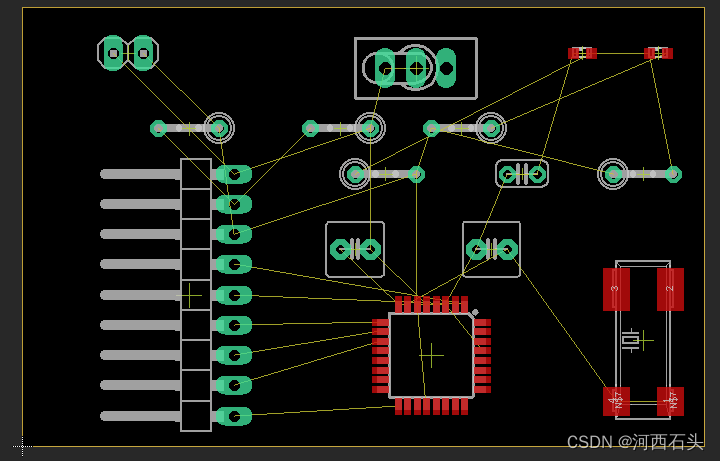

   如果，我们将这里的width修改为30mil,然后全部重新布线，那所有的线就会统一全部修改为30mil了。当然，布线之前，我们可以用ripup,将所有的布线删除，编程airline.

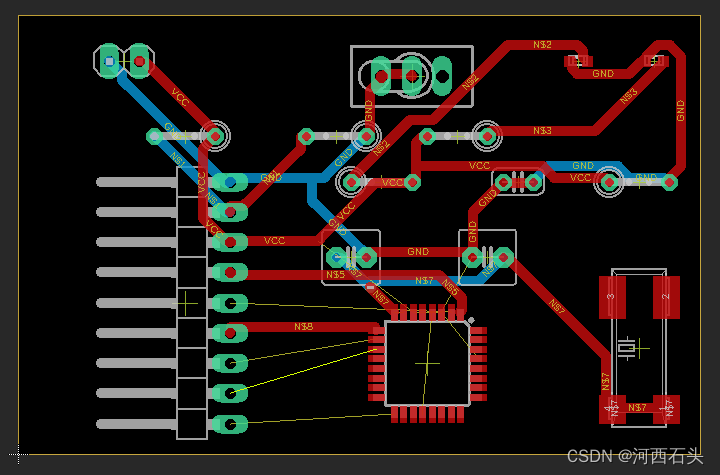

   然后再统一使用自动布线，对比效果如下：


   很显然，由于线宽太宽，有的线无法布下去了。留下了好几根空气线需要手动布线了。

四、规则检查

   有关规则检查和设置，我们在《Autodesk Eagle入门之-PCB设计规则设置与检测（消除解决DRC错误警告）》 https://blog.csdn.net/haigear/article/details/122354093 中已经详细说明了，这里不再赘述，但我们要注意，如果咱们将布线线宽统一增加了，那么就可能会引发规则 检测 的错误增多，你需要对应的修改规则检测的规则才能顺利通过检测。
