Autodesk Eagle导出Gerber文件详细说明

阅读数 7

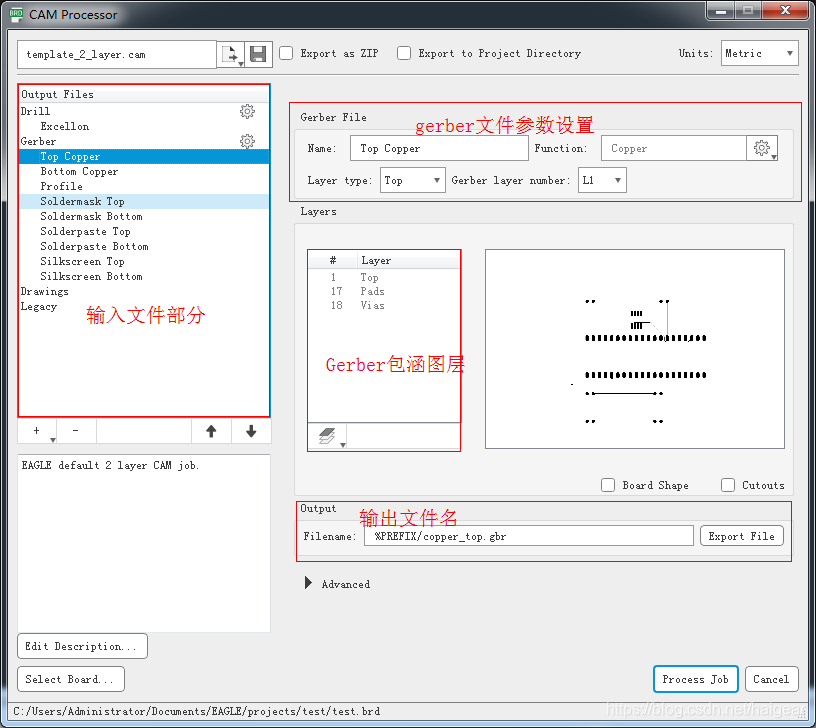

下图是我们在使用eagle导出gerbera文件前看到的界面，在我们点击 process Job前，我们来对其中的各个关键选项进行说明。
在这里插入图片描述

一、按照默认双层板模式输出文件部分（列表）

这里有两部分，第一部分是Dill(Excellon)这个是打孔文件的配置，第二部分是Gerber文件列表。如果我们不做特殊设置，默认的列表文件中就是这些文件。那么什么是特殊设置呢？

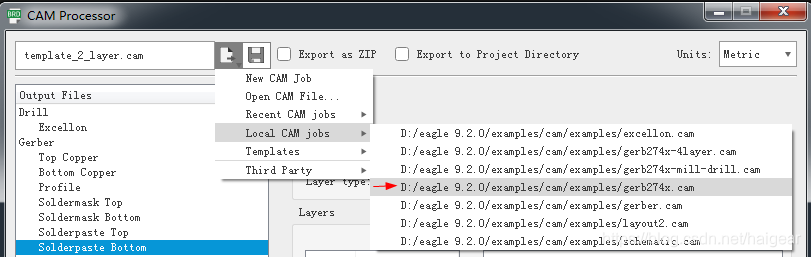

点击顶部“保存“按钮边上的模板下拉按钮，我们就可以根据其提供的菜单来选择我们约定好的母板了。如下图：
在这里插入图片描述

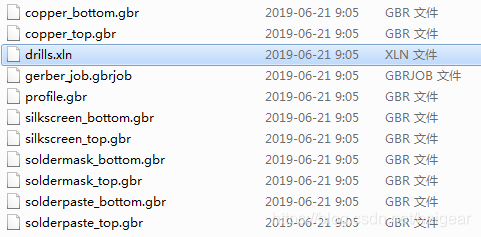

这里还是一默认母板template_2_layer. cam 来继续讲解学习。输入后我们会得到类似这样的文件包，其中包含下列文件：

1、dill excellon

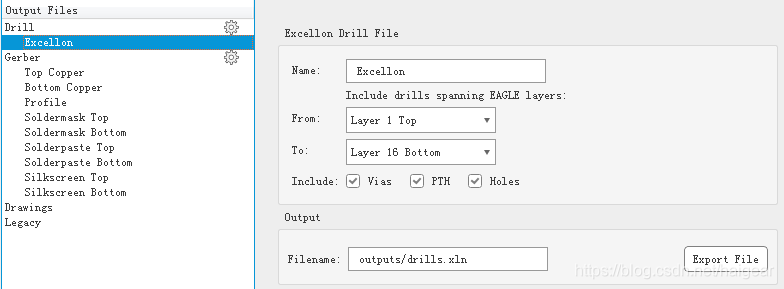

这个文件输出的文件名是以xln为扩展名，记录的是供打孔机使用的打孔数据。这个文件的设置不复杂，
在这里插入图片描述

这里做两点说明：

（1）、这个打孔将穿过所有的层（所以，我们看到设置框里From layer1 top，To layer16 bottom）.

（2）、打孔包含（include）via导通过孔，镀锡过孔（PTH），非镀锡过孔（Hole/NPTH）

2、Gerber文件列表

名称	文件名	作用
TopCopper(顶覆铜层)	copper_top.gbr	顶层覆铜板信息，主要是连接线路
TopButtom(底覆铜层)	copper_buttom.gbr	底层覆铜板信息，主要是连接线路
Drill(顶覆铜层)	drill.xln	过孔信息

二、按照gerb274x模式输出的文件列表说明

文件名	扩展名	释义
test.cmp	componet	元器件层
test.sol	solder	焊接层
test.stc	solder stop mask CMP	元器件焊接蒙版层
test.sts	Solder stop mask SOL	焊接蒙版阻止层
test.plc	Silk screen CMP	元器件丝印层
test.pls	Silk screen SOL	焊接面丝印层
