Autodesk Eagle入门：PCB设计规则设置与DRC错误警告消除方法

在eagle中完成了board文件 设计 了，接下来你想到的可能就是导出gerber文件了吧，如果按照默认的参数导出，也不是不可以，但最好是确保设计规则检测DRC（Design Rule Check）是没有问题的，否则在雕刻电路的时候就会出现问题，或者即使雕刻出来了也会出现电路上的问题。

   如果我们总是在DRC环节碰到警告或者错误，那么还是建议您认真的读一下这篇博文。

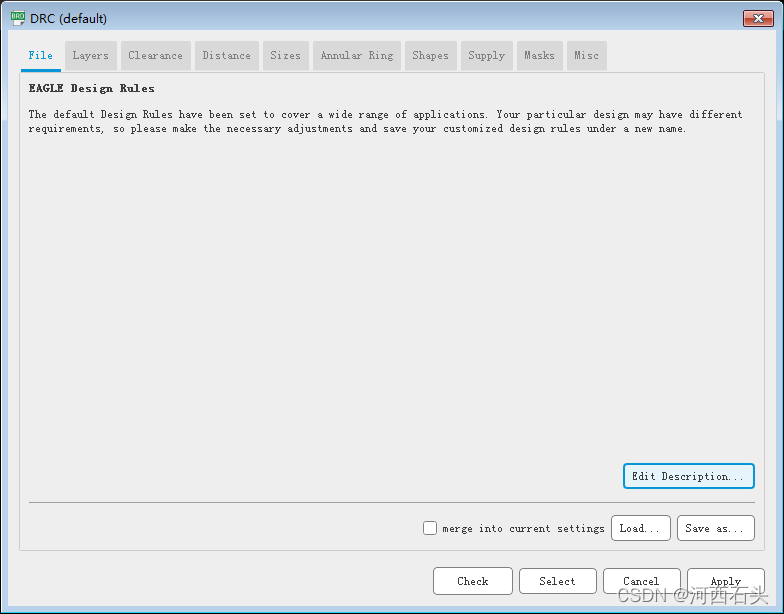

   1、file：这里所述的文件就是统一将这个规则导出保存或者导入到eagle里应用的记录。

   在Edit Desciption中使用html语言编写说明即可，也可以不写说明，只要你自己记得就可以了。

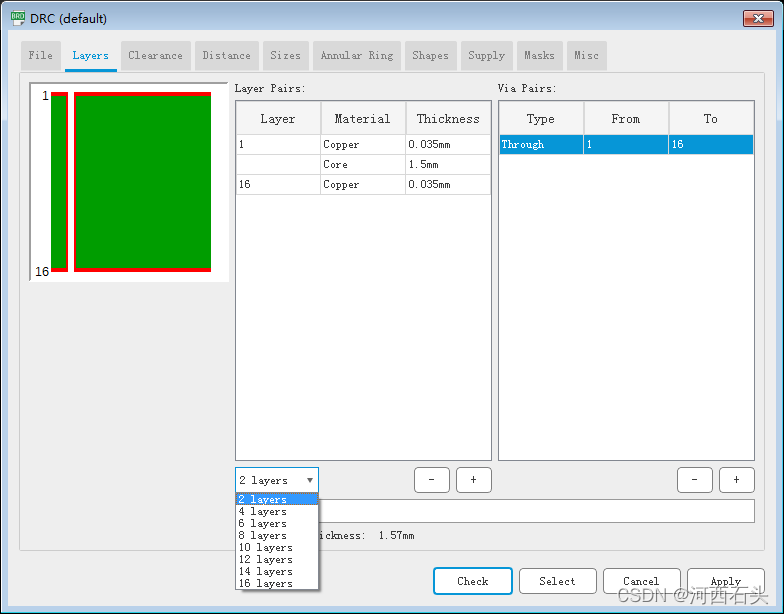

   2、Layers：对所有用到的层的厚度进行设置。一般我们默认的两层板就只有上下两层铜板和中间材料厚度进行设置。

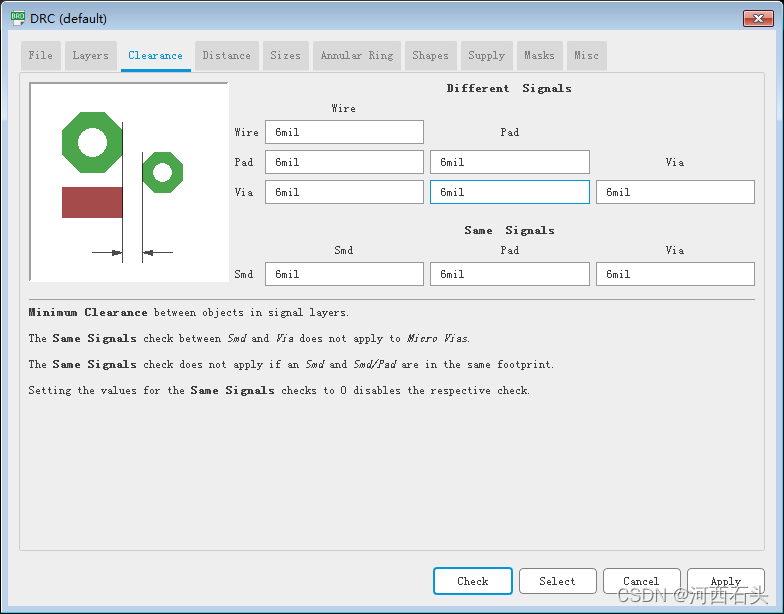

   3、clearance：焊盘，过孔，线路之间的空隙设置（一般都是以mil为单位，顺便说一下40mil=1mm）设置数值越小，那就要注意，你用的刻刀或者铣刀的刀头值要越小，那么就可能越容易断刀，多准备几把吧

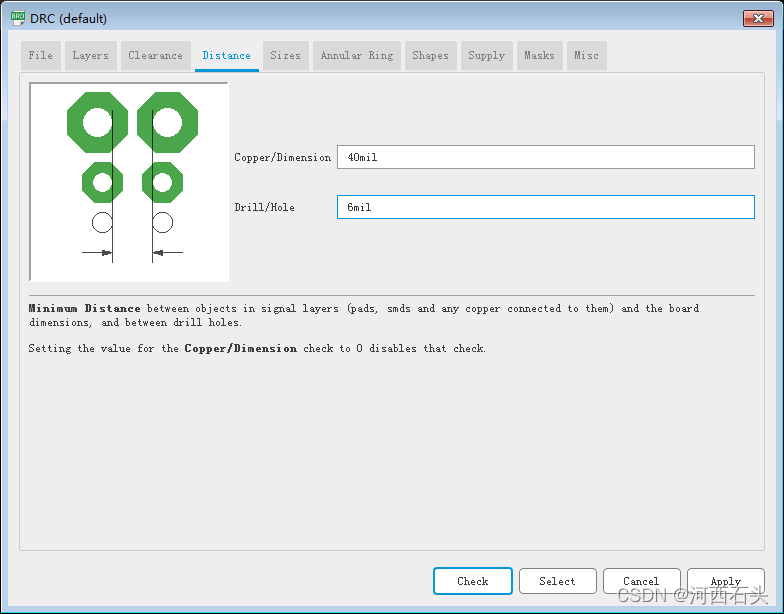

   4、Distance:焊盘，过孔的孔间距，以及贴片与它们之间的距离


   5、 size ：设置各种宽度尺寸，包括电路线宽，微孔宽度，元器件管脚过孔宽度
