Autodesk Eagle入门教程:绘制第一张电路图

阅读数 7
点赞 0
article_banner

新建一个工程后,可以新建一个Schematic文件。我们以建立一张 最小系统 的51单片机系统为例。

   1、主芯片的添加

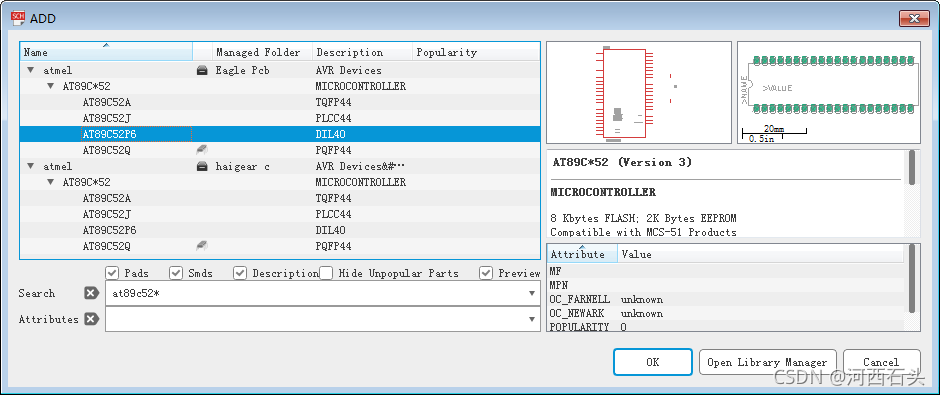

   首先我们找到主芯片,注意元器件不能像proteus那样直接支持模糊搜索,而是需要增加通配符,如下图:
在这里插入图片描述

   我们选择直插式的(没有选择贴片式的).

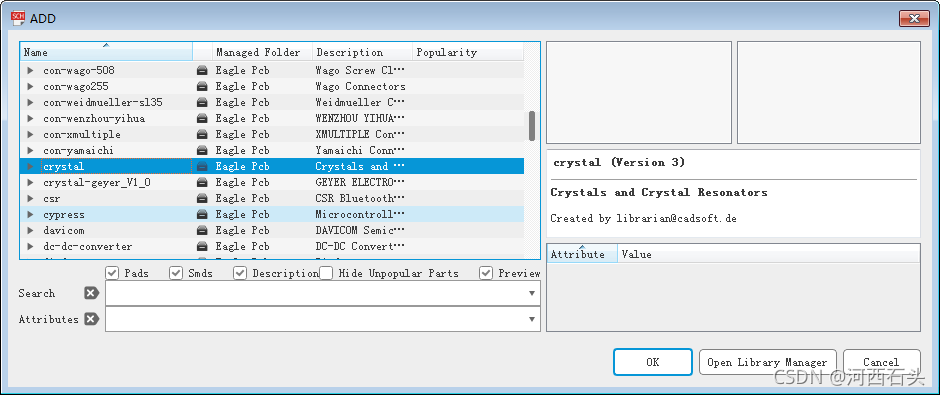

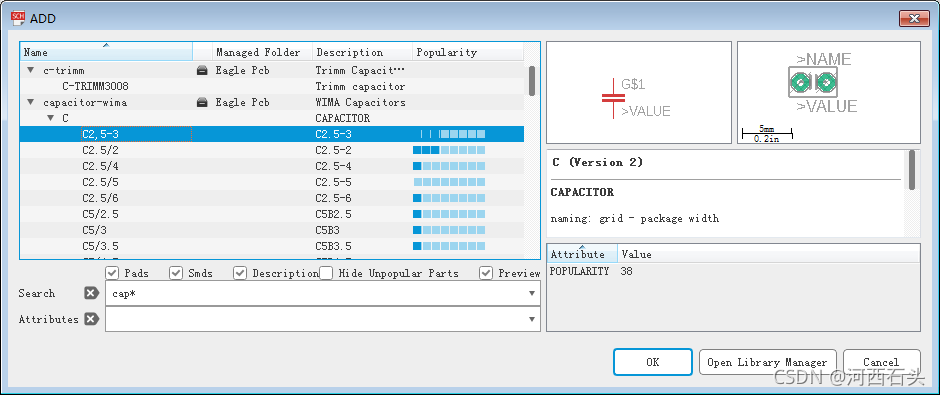

   2、找到起振 电路 必须的晶振电容
在这里插入图片描述

在这里插入图片描述

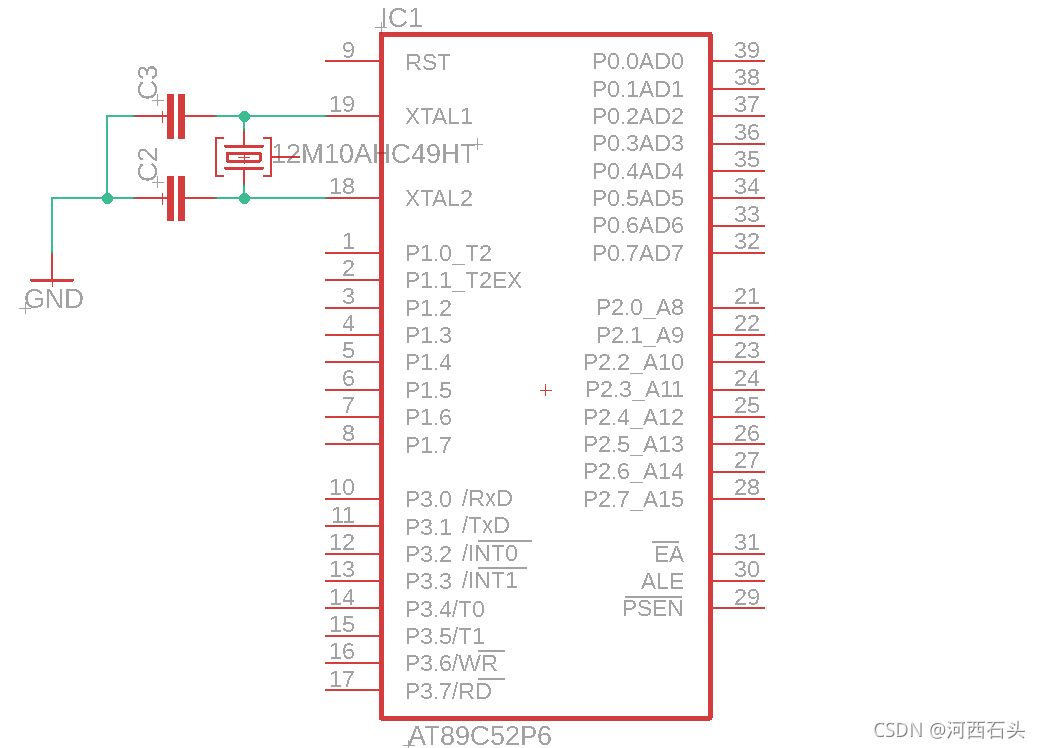

   同时添加两个电容,连接好,如下图:
在这里插入图片描述

3、 电源

   关于电源有两点需要说明的,第一,我们前面放置的AT89c52芯片上没有电源使用的管脚GND和VCC,第二系统没有给我们设置默认的电源(power rail )。

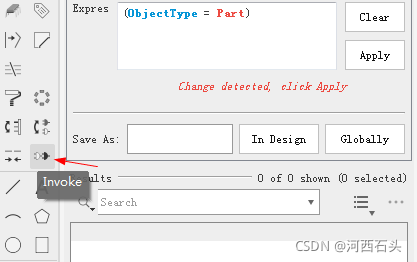

   如果要把IC的GND和VCC显示出来,需要用到Invoke。
在这里插入图片描述

   我们可以点击IC中间的小十字图标,然后右键菜单中找到它,点击它即可 分解 出来VCC和GND。还有一种方式则是上图在工具栏中找到invoke图标点击后再回来点击IC的小十字图标也可。点击后出现这样的分离出来的GND和VCC:
