Altium Designer原理图模板设计教程

原理图的样式、右下角的 信息 栏等都是可以设计好模板，然后以后绘制原理图时自动导入的。比如：

1、新建原理图文件，去掉右下角信息栏。

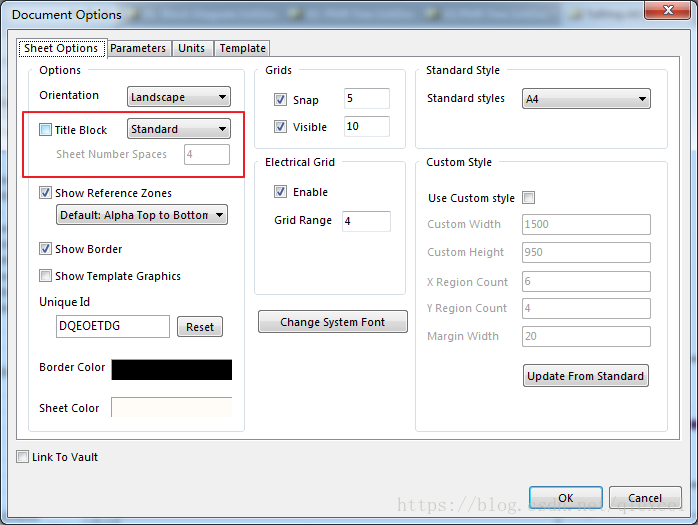

“ Design ”-"Document Options"去掉“Title Block”前面的勾

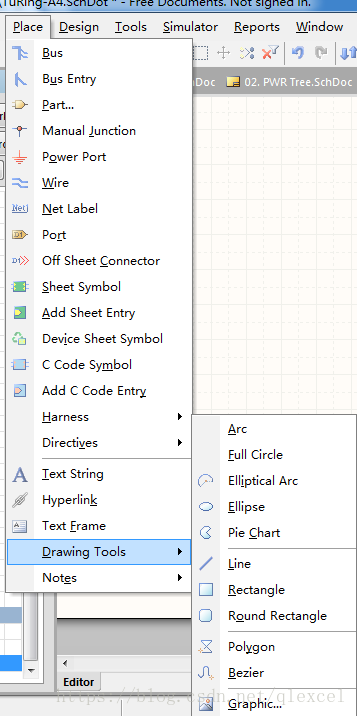

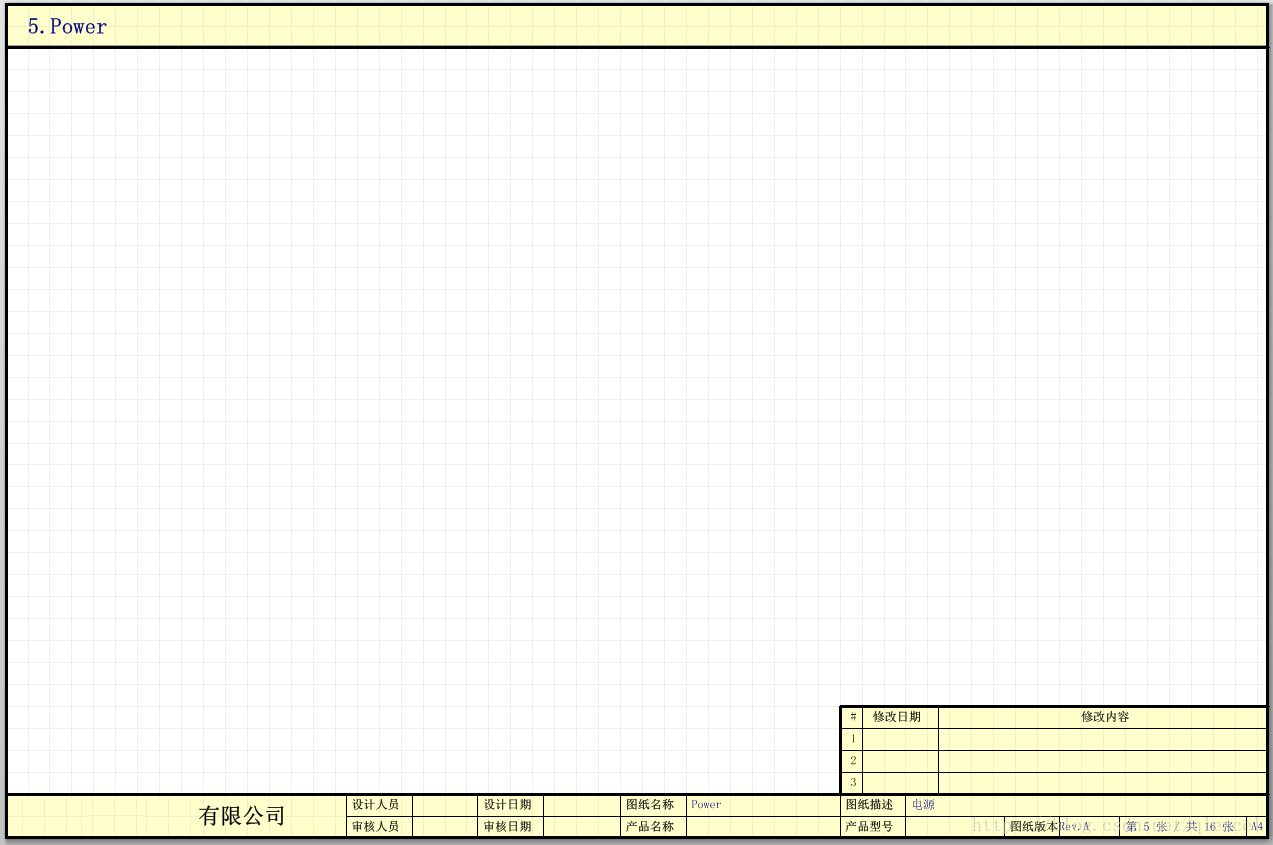

2、然后就可以使用“Drawing Tools”里的工具，设计好模板：

“Line”用来划线；“Full Circle”用来画圆；“Graphic”用来插入图片。

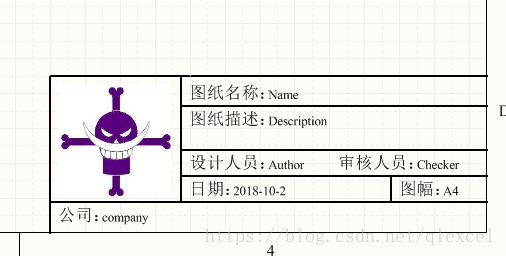

“ 图纸 名称”等不变的字符放置“Text String”即可。

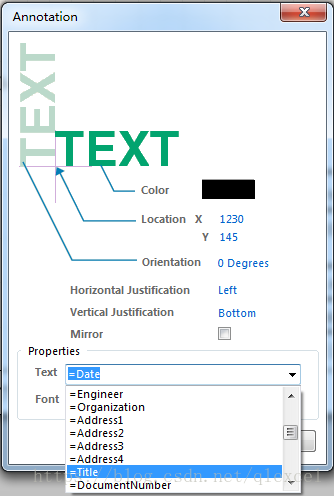

后面要修改的信息，如“图纸名称”的内容，如下操作“Place”--“Text String”，然后按“Tab”键，弹出：

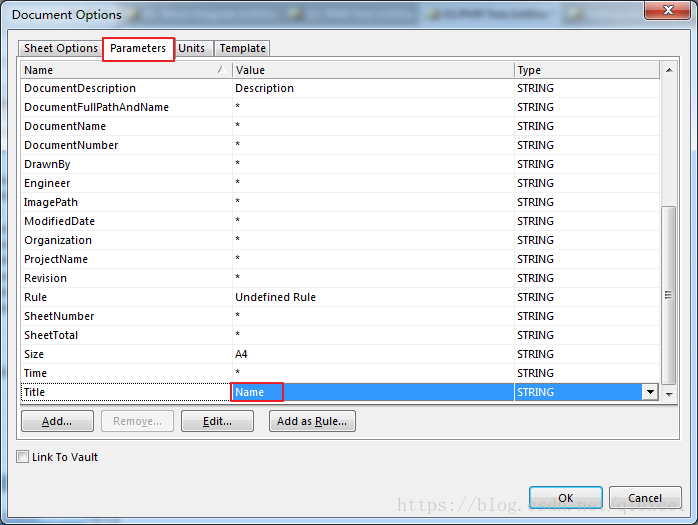

选择“=Title”，字符串就会变成“*”，要改变其内容，继续打开“Design”-“ Document Options”

改变“Title”的Value值即可。

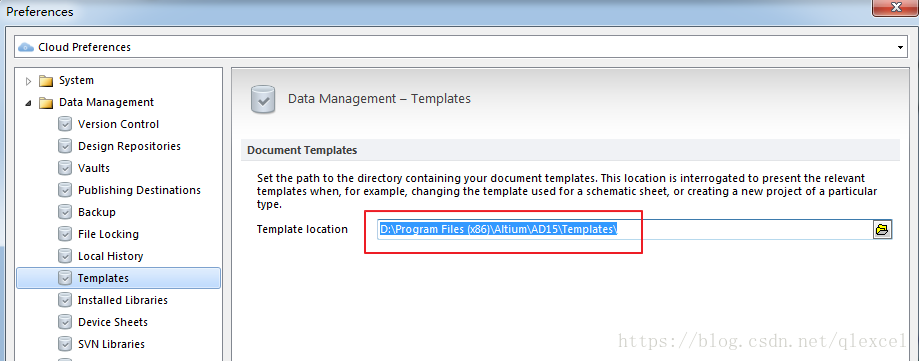

3、“DXP”-“Preference”得到AD模板的默认保存路径

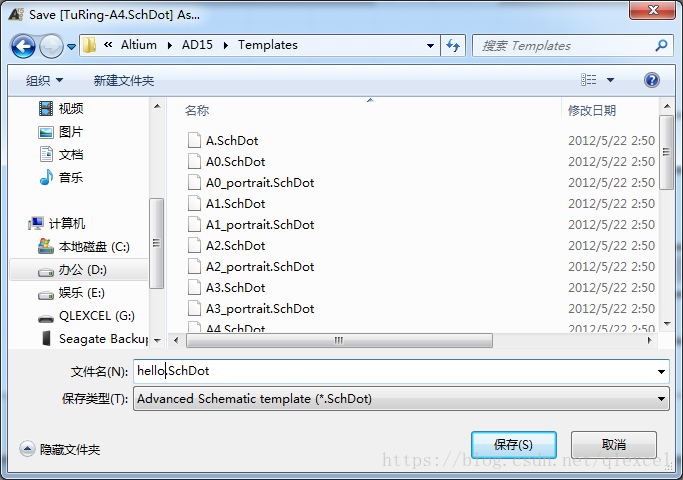

3、把设计好的模板保存为.SchDot格式，保存到AD默认模板的文件夹

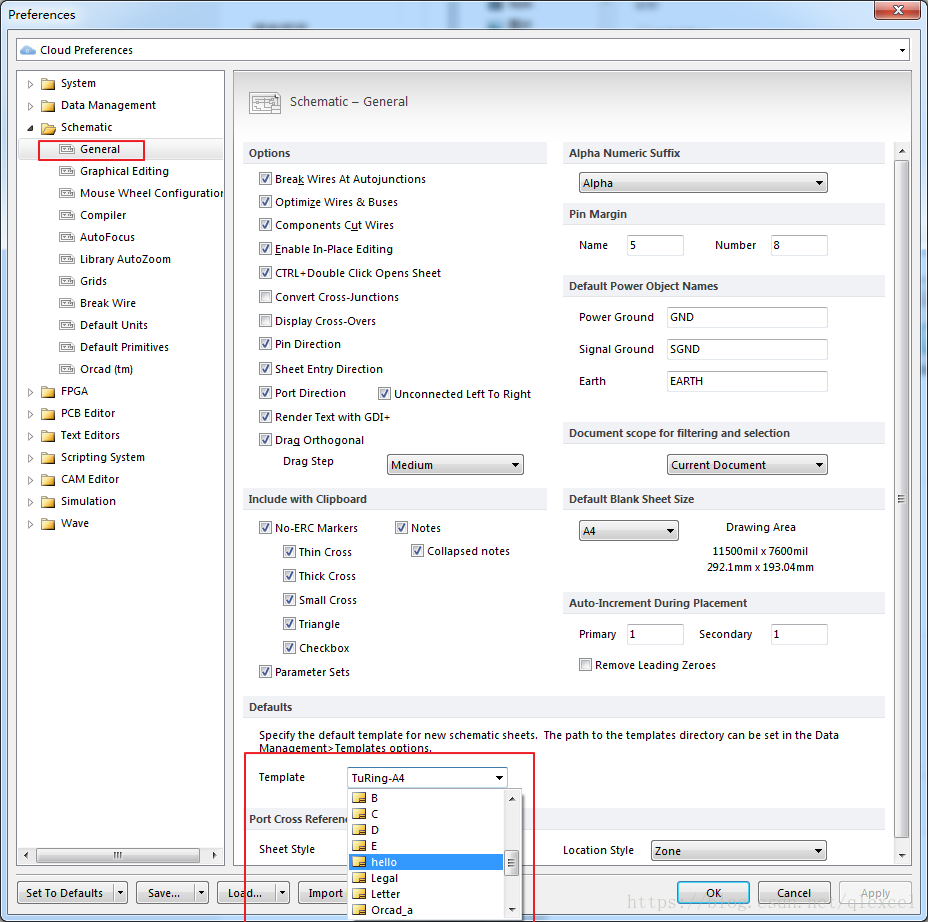

5、“Tools”-“schematic preferenc”选择自己刚才保存的模板，以后再新建原理图时就会自动应用此模板了。
