Altium Designer（一）：AD工程的组成及创建方法

给一个凡亿教育的链接： 凡亿教育.，这一讲的名字相同，主要是自己的记录和做笔记

一.组成部分

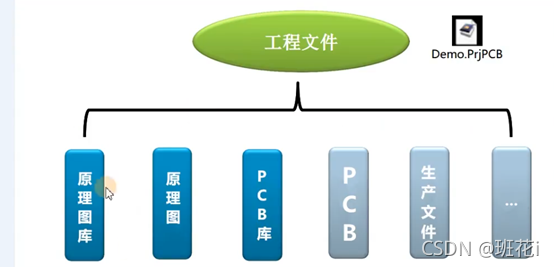

主体是由四部分组成的，原理图库、原理图、PCB库，PCB。（两两对应）

   另外一个单独的是用于生产的文件，另说。
原理图库 是 电阻 之类的的模型，元件的模型
原理图 器件联系在一起，导线
PCB库 是原理图和PCB之间的桥梁，是模型
PCB 是 布局布线

2 创建

2.1 创建步骤

step 1: 新的-项目

   （不然都是free document ，无法产生联系）

   都是从左上角的“文件”进行添加

   （1） 新的-库-原理图库

   （2） 新的-原理图

   ！原理图库和原理图是对应的

   （3） 新的-库-PCB元件库

   （4） 新的- PCB

   ！PCB元件库和PCB是对应的，都是一个是库，一个用来调用
step 2: 每创建一个，都要ctrl+s命名和保存！！！！！！！！！

   四个文件，则一共需要四步

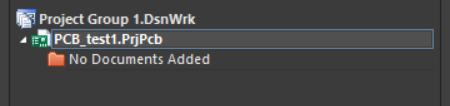

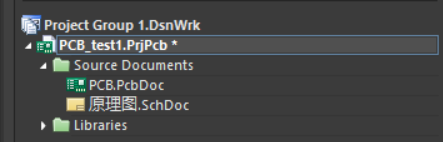

2.2创建好的样子

2.3 注意事项

一定要先新建项目！不然显示free document，将无法产生联系

3 打开原有的项目

##最快捷的方法:直接对文件进行拖拽即可打开！
##方法二：先从目录里打开带这个后缀的文件

   再单击右键，选择“添加已有文档到工程”
