Altium Designer生成BOM表的方法

我们绘制板子完成后，需要把 元器件 都焊接贴上去，这时候就需要我们根据元器件的位号把器件与板子上一一对应。本文将介绍如何使用AD21导出BOM表。

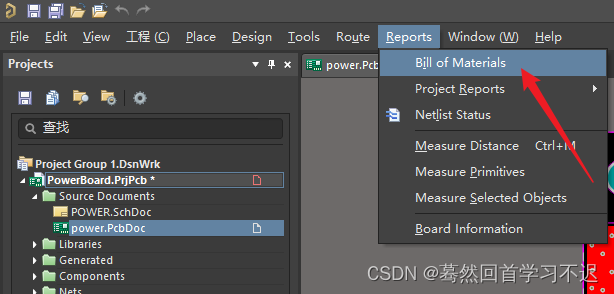

打开Altium Designer软件，然后在原理图界面，菜单选择 Reports（报告）>> Bill of Materials(材料清单)。

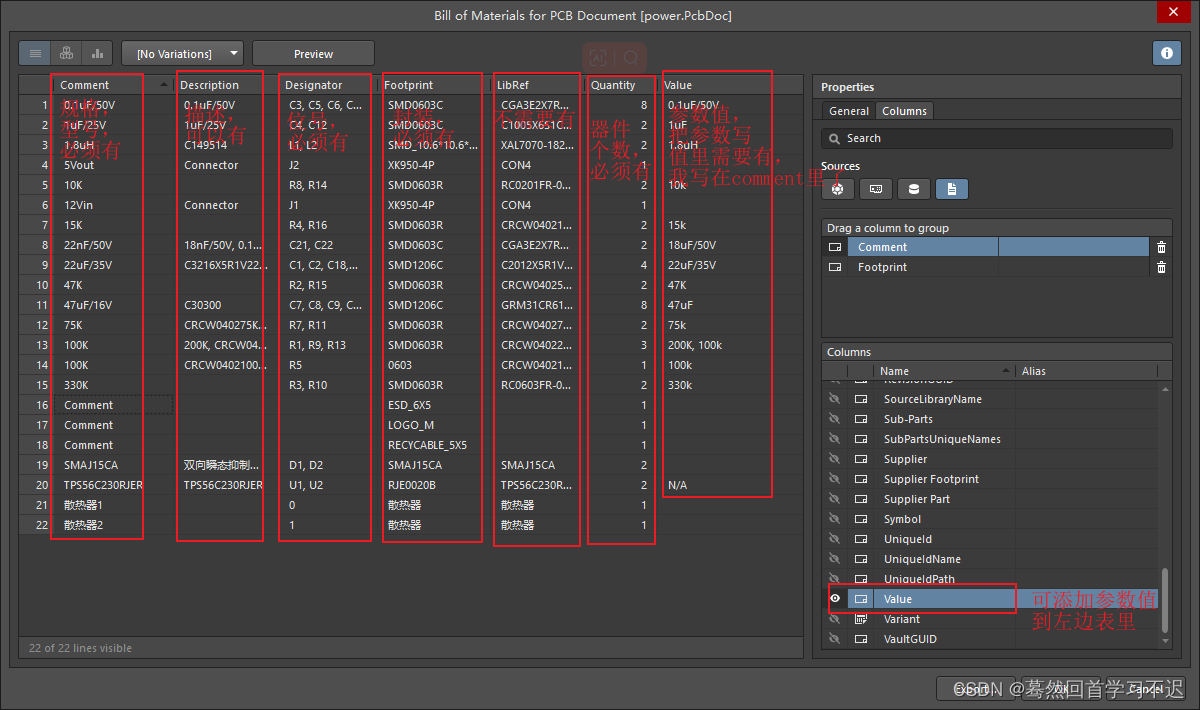

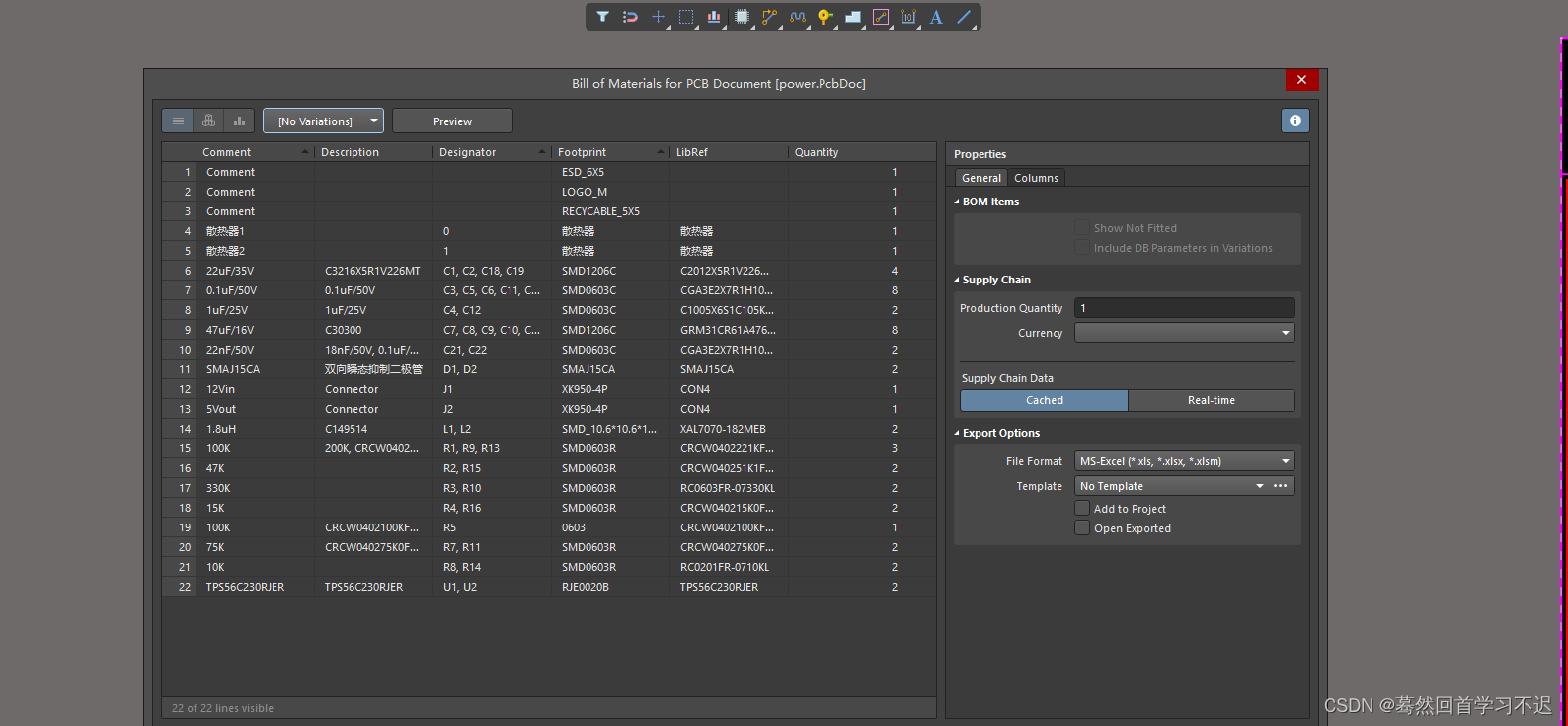

点击右侧的Columns，在右下角勾选要导出的属性。并可在左侧实时预览导出后的内容，选择所需要的BOM表表头，如下图

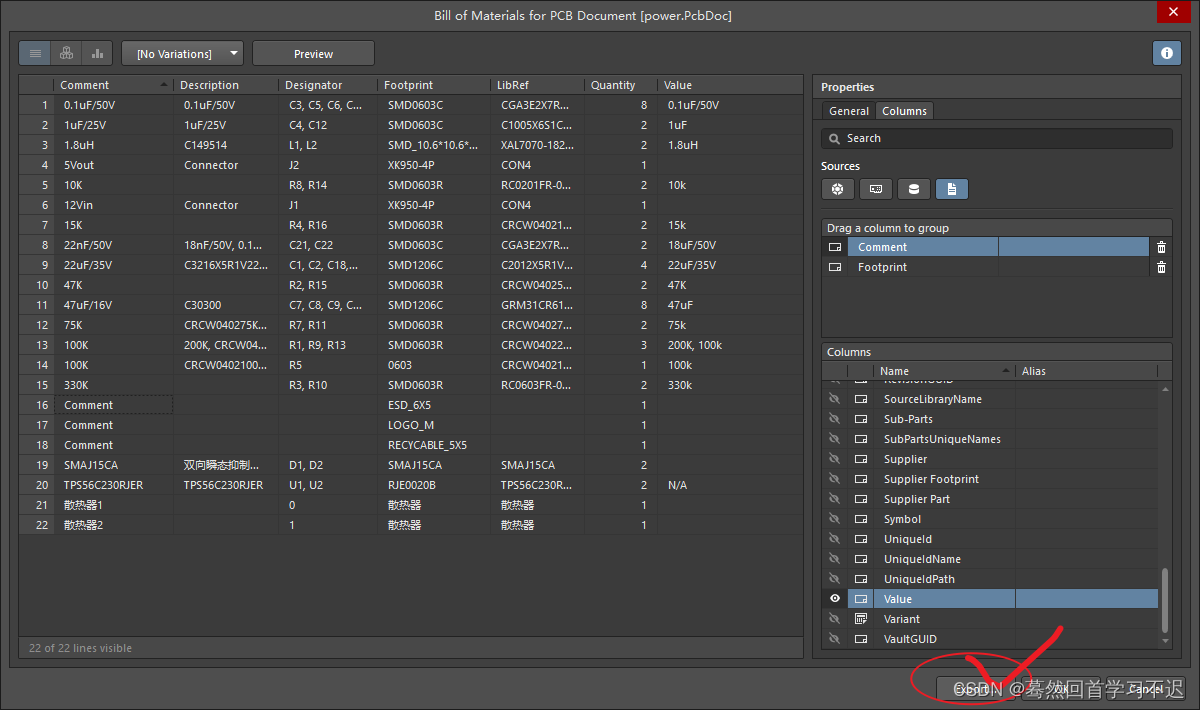

参数和表头设置好后，接着就是导出BOM表了，选择Export导出，而不是选择OK。

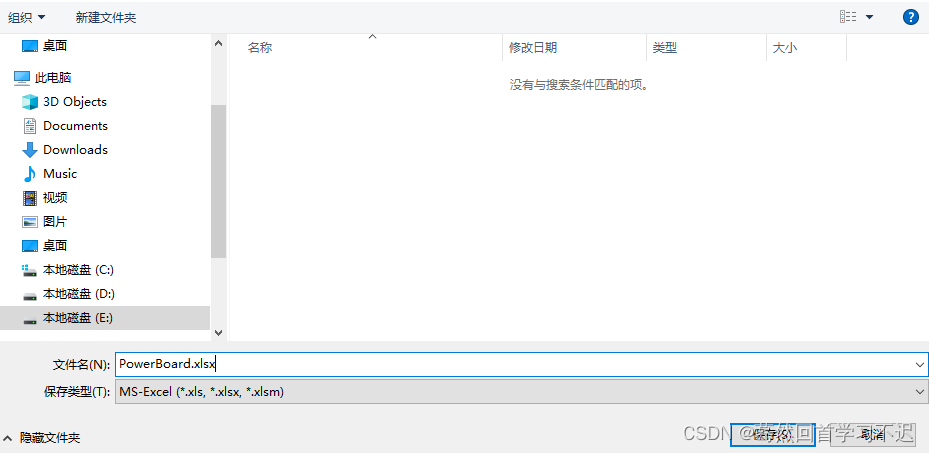

在文件名处填写你需要保存的文件名，没有自带后缀需要手动添加后缀，后缀名就是保存类型，选择xls，xlsx表格类型，然后点击保存按钮，Bom表就生成完成了 。

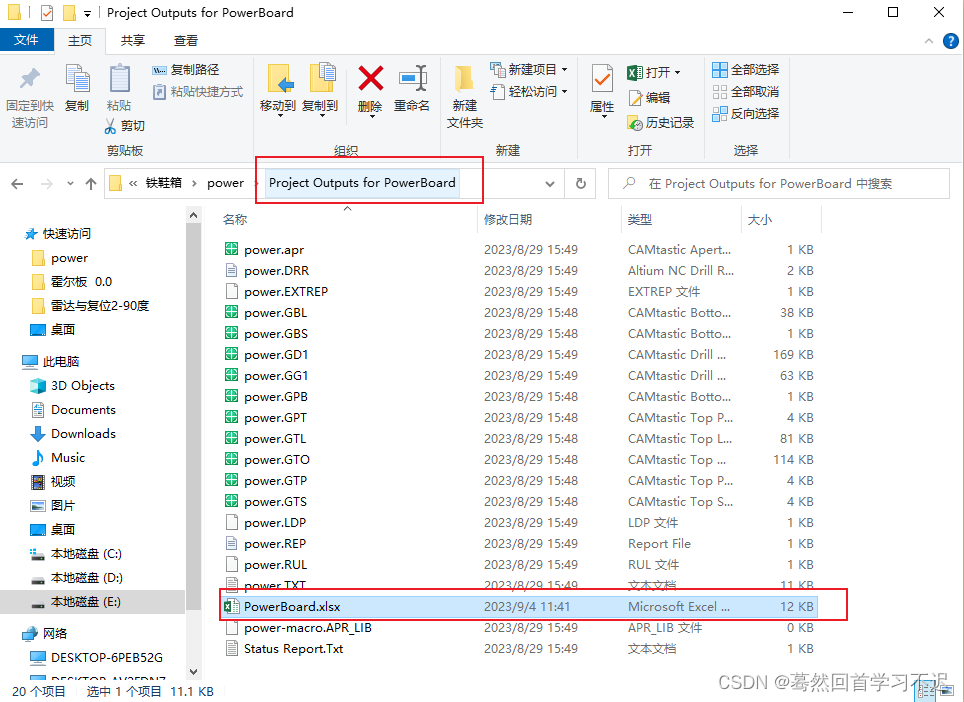

生成Bom表之后直接“X”掉界面或者按OK按钮都可以。AD就会在当前工程中生产一个 Project Outputs for xxx 的文件夹，里面存放着导出后的BOM表在刚才保存的文件夹中找到文件，双击打开。

文件已经生成好了，你可以自己改成 中文 表头。

好了，这样就完成了BOM文件的导出。
