Altium Designer学习（一）：AD画板流程总结

AD画板，初学者总是容易犯上一个手忙脚乱的错误——一会儿去找封装，一会儿又去忙原理图。这样都是很影响效率的事情，要解决这个问题，那就是画板得确定下来一个合理的流程。因此，在第一篇就强调一下这个问题，当然了，这里也只是说一个大致的概念，具体需要以后再一点点补充了。。

1. 新建工程

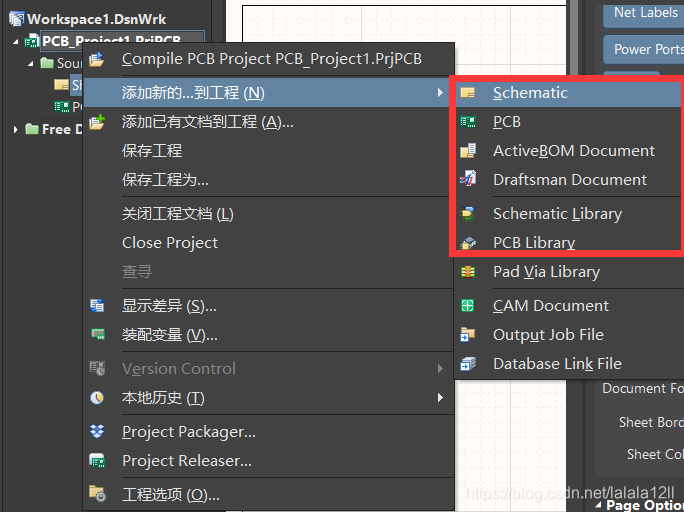

       添加pcb，原理图，元件库，pcb库
2. 创建元件库
3. 原理图

       元件选择，电气连接，全局编辑，编译检查
4. pcb库

       手工创建，向导创建，规范要求，3D封装
5. pcb设计

       添加封装，导入，板框定义，层叠

       布局，布线，设计规则，阻抗计算，扇孔，布线，铺铜
6. DRC检查，文件输出
7. 特殊技巧

资料部分：

1. AD软件获取&破解：（推荐18以上版本）

       公众号：小白课代表；吴川斌的博客等

       AD20 安装步骤：https://mp.weixin.qq.com/s/J6_UTCPMAv-MZYptJdk_rA
2. AD学习视频：

       推荐B站凡亿教育的书及四层板智能车课程：https://www.bilibili.com/video/av62785020?from=search&seid=7661716947280104385
3. 学习资料：（买书送的）

       链接：https://pan.baidu.com/s/1XYbyJS5wL8J01mnNnw0TJg

       提取码：6osv
4. 元器件封装库：（付老师倾情推出）

       nas网盘

实战开始：

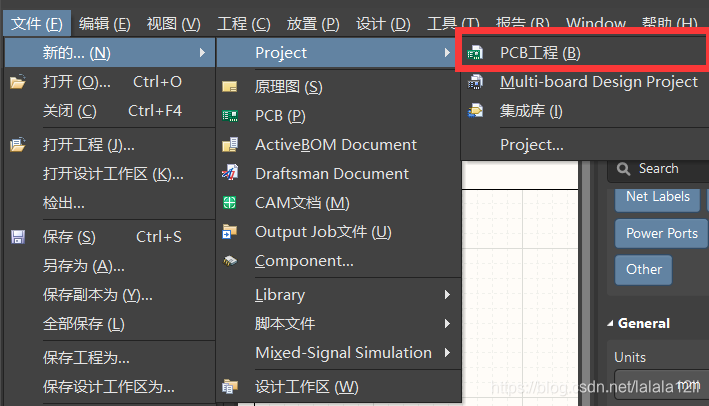

1. AD工程创建及组成介绍：

       1.1 工程文件（.pjpcb）—> PCB库（.pcblib）+ 原理图库（.schlib） + PCB文件（.pcbdoc） + 原理图 （.schdoc）

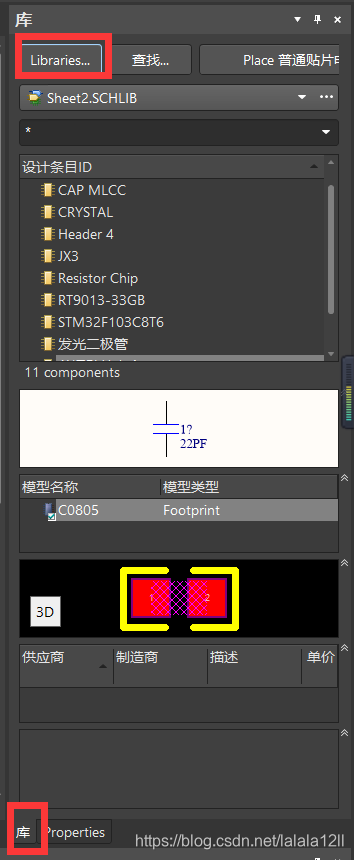

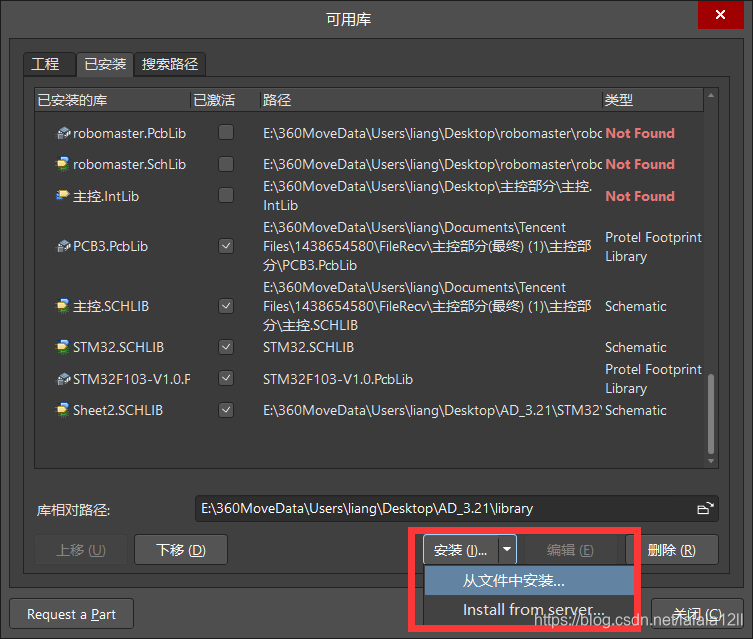

1.2 添加 pcb 库&原理图库文件：立创商城导出
https://blog.csdn.net/lalala12ll/article/details/102774158

1. 原理图绘制
2. PCB绘制 3.1 原理图导入PCB

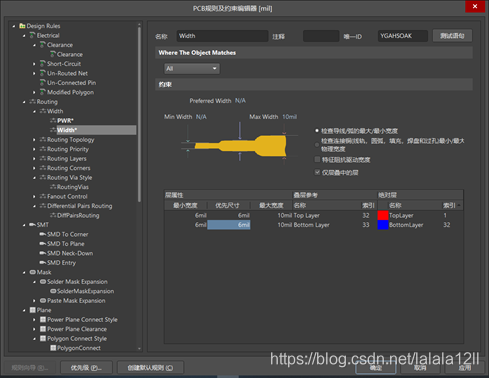

3.2 PCB规则设置

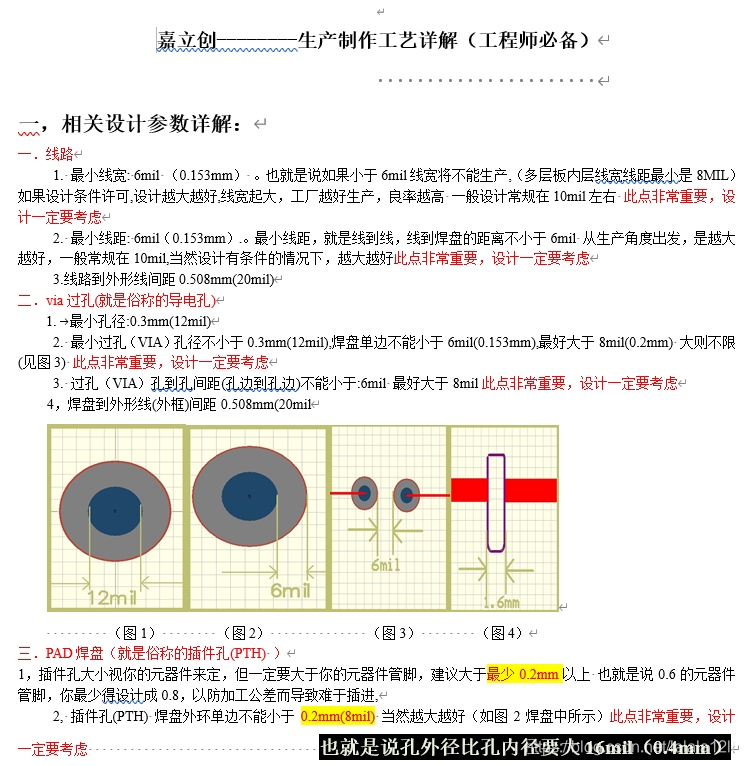

   这里的规则是根据嘉立创的标准来的

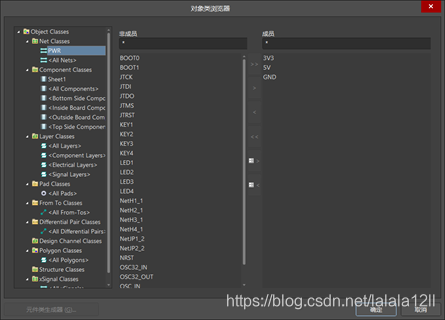

创建电源规则PWR
设计 —类

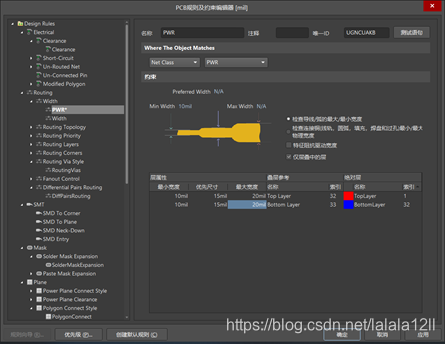

   电源规则

其他规则

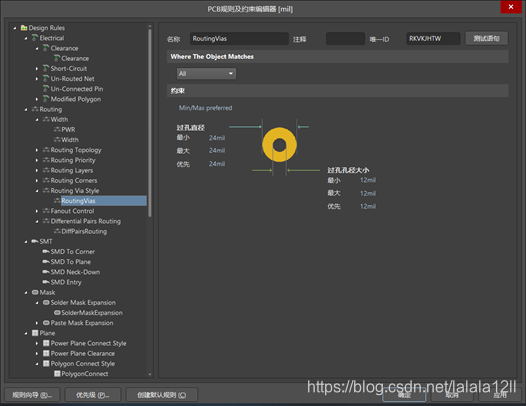

   过孔规则

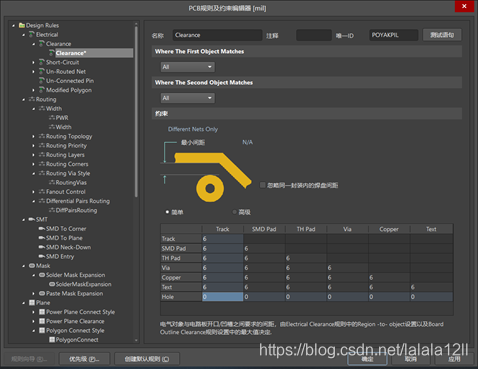

   间距规则

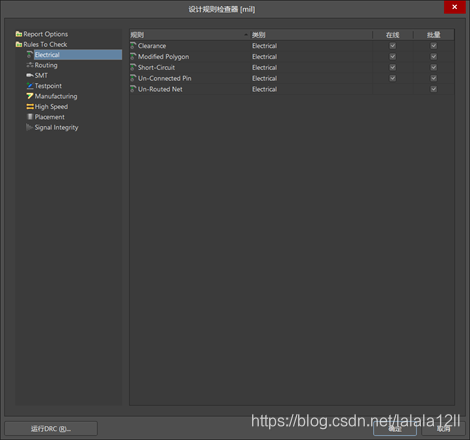

   3.3 DRC 规则设置：先只开电气规则


   3.4 快捷键设置



   3.5 定义板框

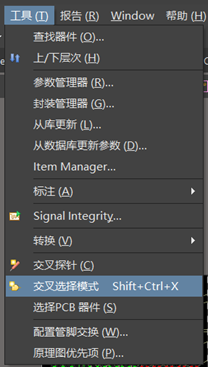

   3.6 交叉选择模式绘制PCB

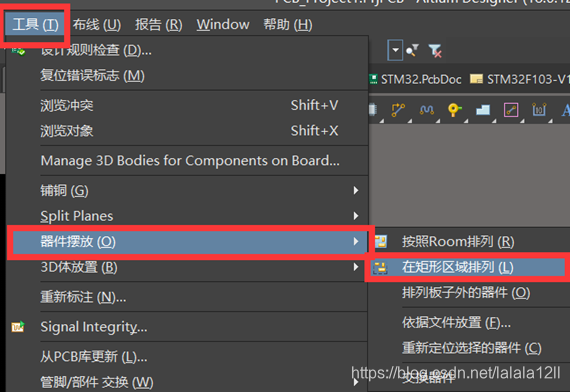

   3.7 元器件 布局

   好的布局是走线顺畅的关键，当然在拉线的过程中，我们也是随时可以调整布局的。给器件分类的方法就是利用到了交叉选择模式

   3.8 连线

   注意走线不要产生直角，推荐135°，焊盘连线采用关于长轴对称的扇出方式
PCB设计中常见走线规范要求

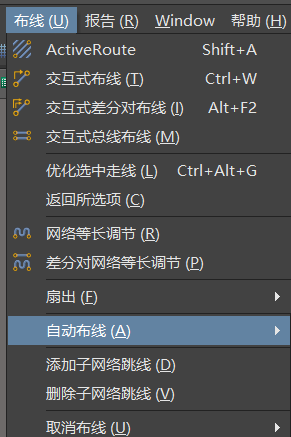

   自动布线按需求来，切勿无脑自动，不然走线会非常凌乱。

3.9 铺铜

   3.10 错误检查（运行DRC）

   4. 文件输出：bom表

   5. 打板
