Altium Designer创建PCB工程的一般流程及常见问题技巧汇总

I、工程创建至完成

一、创建

①File → New → Project

    ②Preject Types，为工程类型选择，选择PCB Project

    ③Project Templates，为模板选择，一般Default即可

    ④Name：工程名

    ⑤Location：文件位置（右侧“Create Project Folder”意思是创建一个新文件夹，若勾选，则将在指定路径下新建一个与“Name”同名的文件夹）

二、环境搭建

①添加原理图文件：Preject → Add New to Project →  → 保存（文件名推荐使用工程名）

    ②添加PCB文件：Preject → Add New to Project →  → 保存（文件名推荐使用工程名）

    ③添加原理图库文件：Preject → Add New to Project →  → 保存

    ④添加PCB库文件：Preject → Add New to Project →  → 保存

注：
Add Existing to Preject，意思是添加已存在的文件；
通常原理图文件和PCB文件需要新建；
原理图库和PCB库，因重复性高，可以考虑自己创建、制作个人专用版库文件；
在库文件中没有自己需要的器件时，直接动手绘制，并添加进库文件，以丰富库文件。

三、原理图库与PCB库

    两者若不一致，将导致原理图处的连线，不能对应到相应封装上，最终PCB板子上将没有这条连线。

解释：
绘制元器件时，元器件的引脚参数中，Designator是引脚的电气名称；
该名称与对应元器件封装的相应引脚的电气名称相同；从而将原理图中的虚拟引脚，与PCB板中的实际引脚互相连接对应。

此外还有个“Display Name”，用于绘制、查阅原理图时，方便的看出导线连接的对象。

另，在使用软件自带的原理图库、自己画封装库的情况下，元器件 引脚 的Designator通常是隐藏的。查看方法如下：

双击需要查看引脚Designator的元器件，然后点击“ Edit   Pins…”，在弹出的对话框中，将“Number”一列勾上；

这样该元器件引脚的Designator就会显示出来了。

四、原理图绘制

①元器件放置、连线

   ②统一修改或添加元器件封装，Tools → Footprint Manager

   ③生成PCB，Design → Update PCB Document…

五、PCB绘制

①PCB板大小裁定，KeepOut Layer  层，Place – Line，画出PCB板轮廓；然后Ctrl + A全选，Design → Board Shape →Define from selected objects

   ②元器件位置布局

   ③连接各元器件之间的线路

   ④线路优化处理（泪滴、铺铜等）

   ⑤规则检查，Tools → Design Rule Check → Run Design Rule Check

   然后…0 error 就可以完工啦！

II、常见问题、技巧汇总

一、系统环境配置类

1.汉化的开启与关闭

在有汉化包的前提下

DXP → Preferences → System → General → Localization下的“Use localized resources”

勾上即显示汉化菜单；去掉即显示英文菜单。

2.PCB绘制时，把网格线换成网格点

右键 → Snap Grid   → Grid Properties，在弹出的对话框中，把“Fine、Coarse”选项都设置成“Dos”即可。

二、原理图类

1.元器件变动，更新至原理图

SCH Library处，找到需要更新的元器件，右键选择“Update Schematic Sheets”。

三、PCB类

1.原理图变动，更新至PCB

Design → Update PCB Document…

   若出现Unknown Pin的问题，则在PCB绘制界面，清除原有网络后再重现更新即可（Design → Netlist → Clear All Nets）。

2.怎样快速清除布线？

Tools → Un-Route →

   ①All（所有）

   ②Net（网络）

   ③Connection（连接）

   ④Component（元器件）

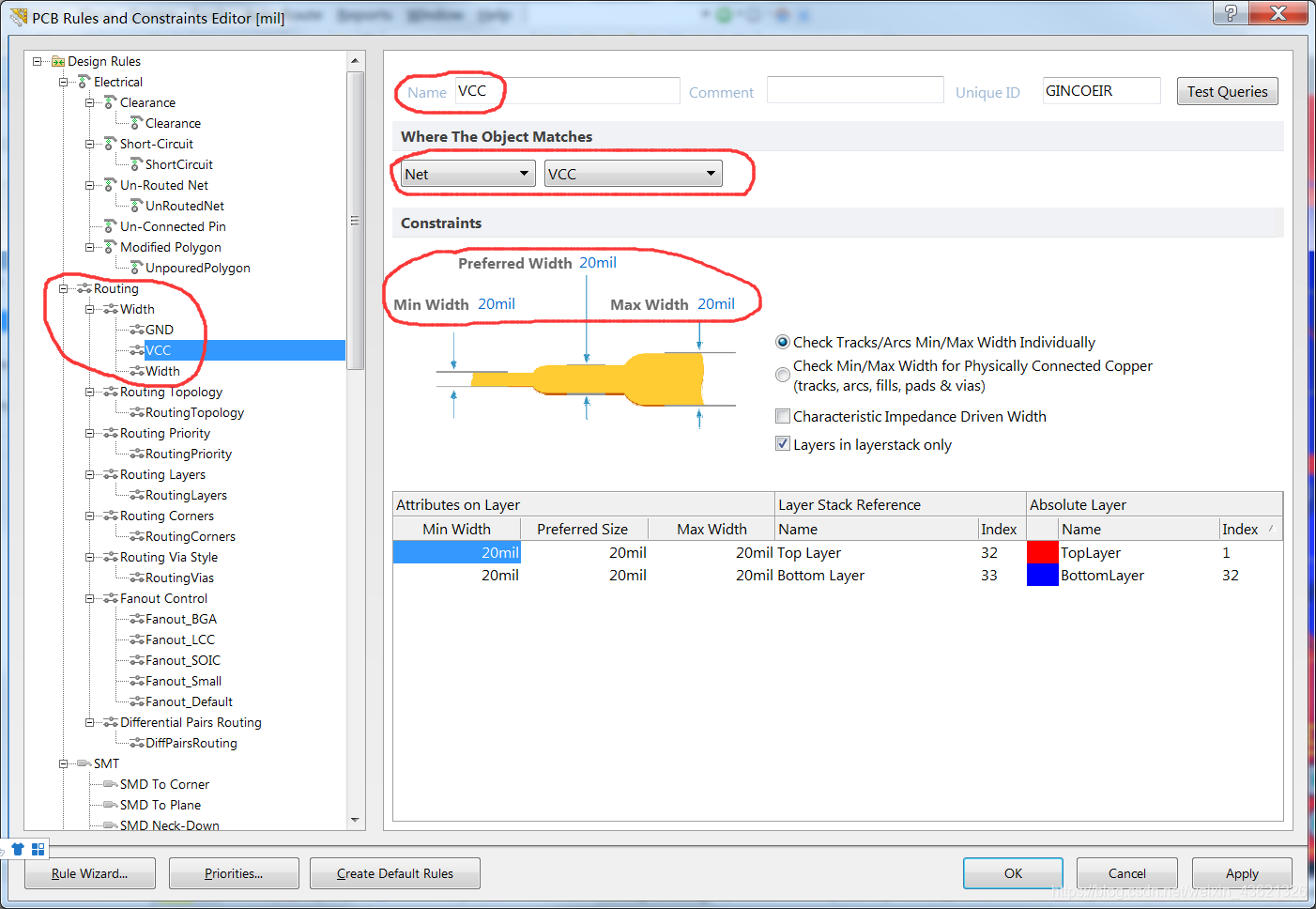

3.怎样使VCC网络布线自动加粗？

Design → Rules

   找到Routing下的Width，在Width下新建相应规则。

4.封装变动，更新至原理图和PCB

，在原理图处增删封装即可；

   原理图处更新完毕后，Design → Update PCB Document…，将原理图变动传递给PCB。

5.泪滴处理

Tools → Teardrops，点OK即可。

6.铺铜处理

首先先划出不需要铺铜的区域（固定孔周围等），Place → Polygon Pour Cutout；

然后Place → Polygon Pour

   在弹出的对话框中需要对“Layer（需要铺铜的层）、Connect to Net（铺铜连接的网络）”两者进行配置，配置完毕后点击“OK”开始绘制铺铜区域。

7.自定义零点坐标位置

Edit → Origin → Set，然后点自己想要设置成零点的地方即可。

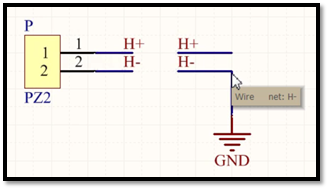

8.GND网络名变成了和GND相连的一个NET名，怎样使该网络以GND为名？

   网络标号和GND相连，即默认改变GND网络名。

可以在标号到GND之间添加一个0Ω电阻。或者不使用网络标号，直接使用导线连接。两种方法都能使GND网络依旧以GND为名。

9.怎么隐藏某一网络的连接提示线，例如隐藏GND网络

View → Connections → Hide Net

   然后选择需要隐藏的网络提示线即可（或者使用快捷键N，也能调出）。

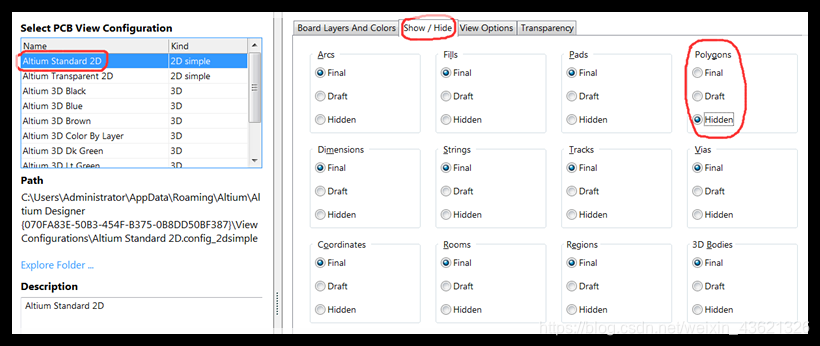

10.怎么把铺铜隐藏（不是删除）？

快捷键L，调出界面

   选择 Altium   Standard 2D → Show/Hide，然后在Polygons一栏选择Hiden即可
