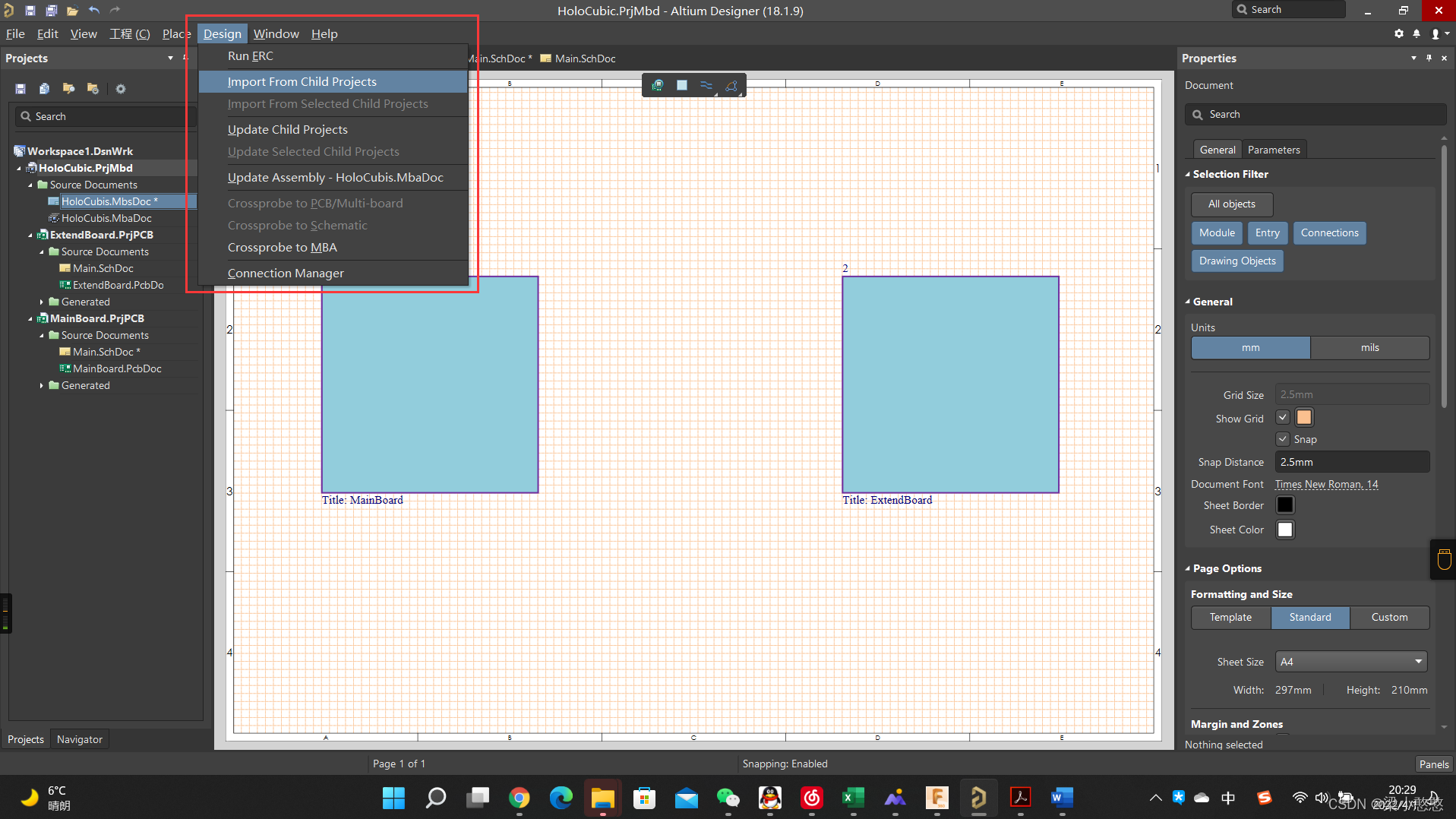

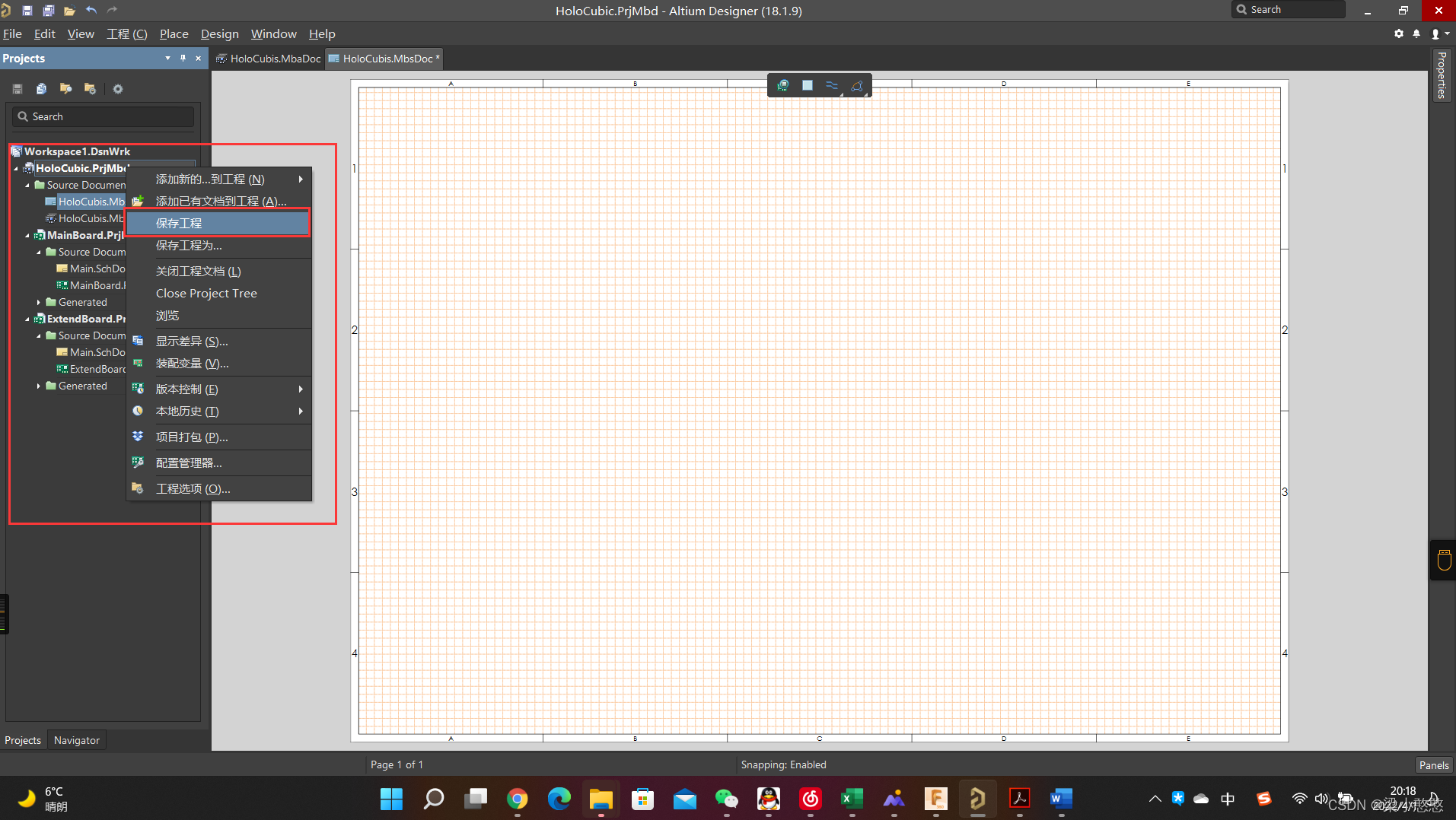

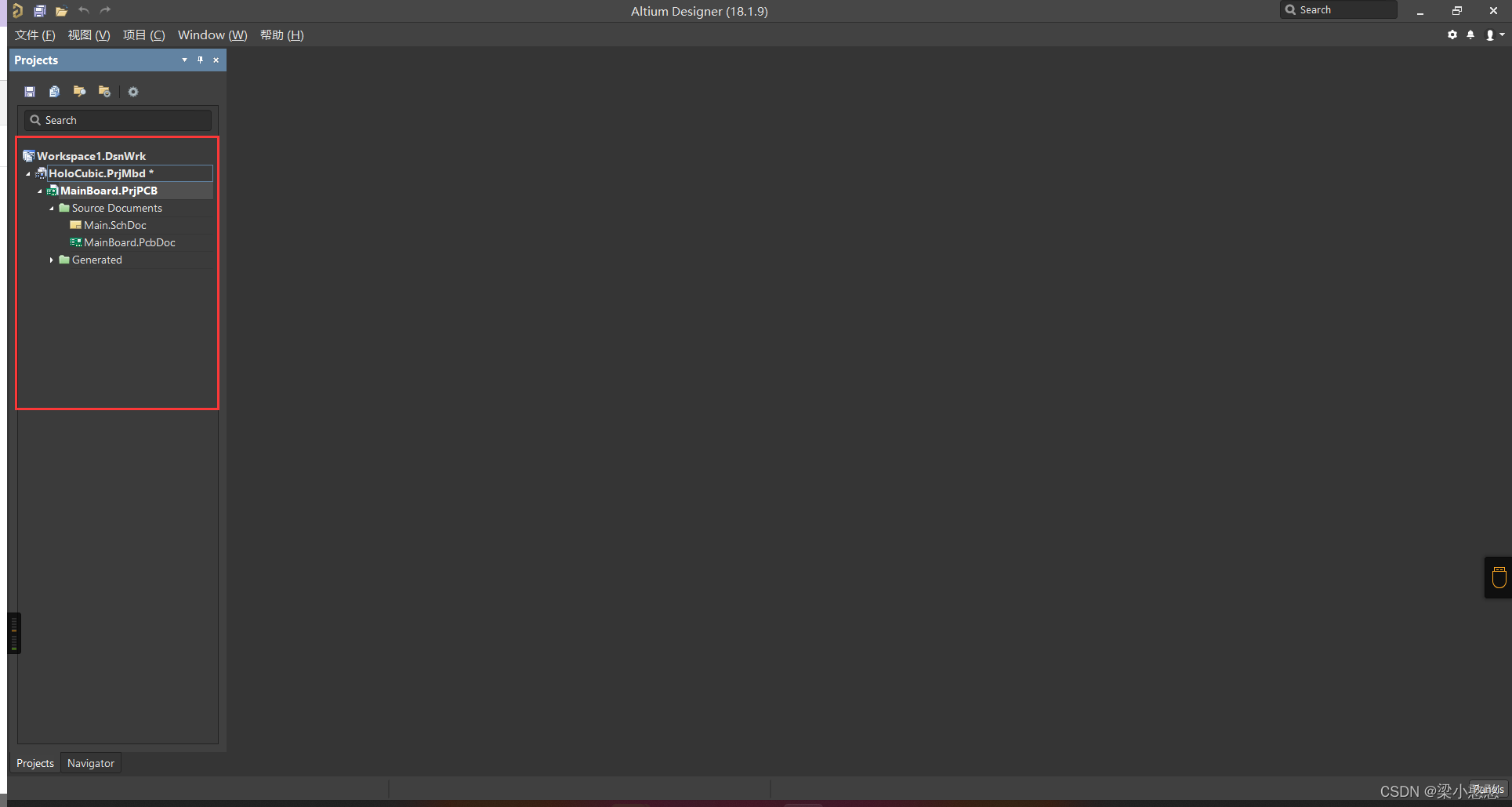

解决：shift+s

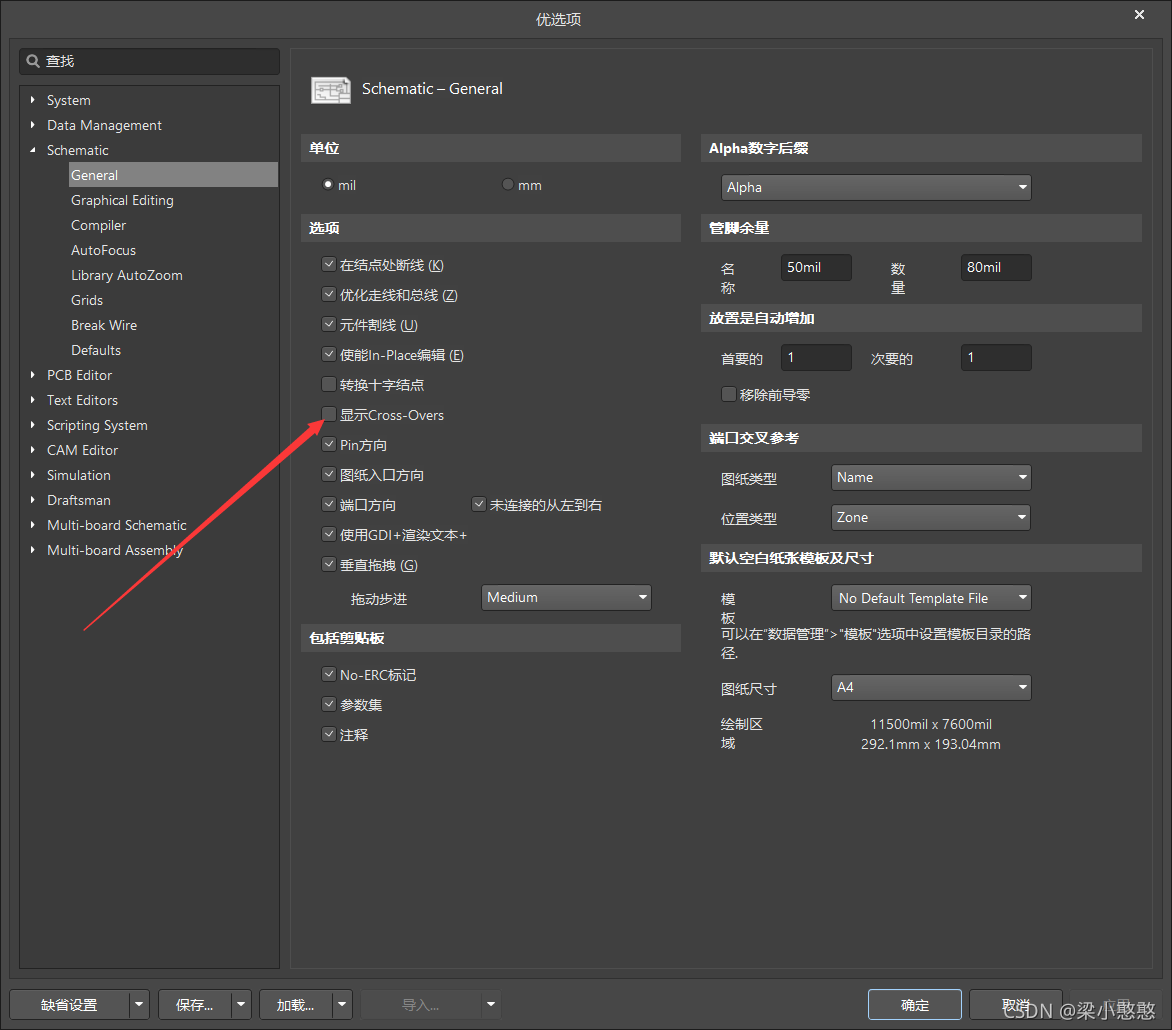

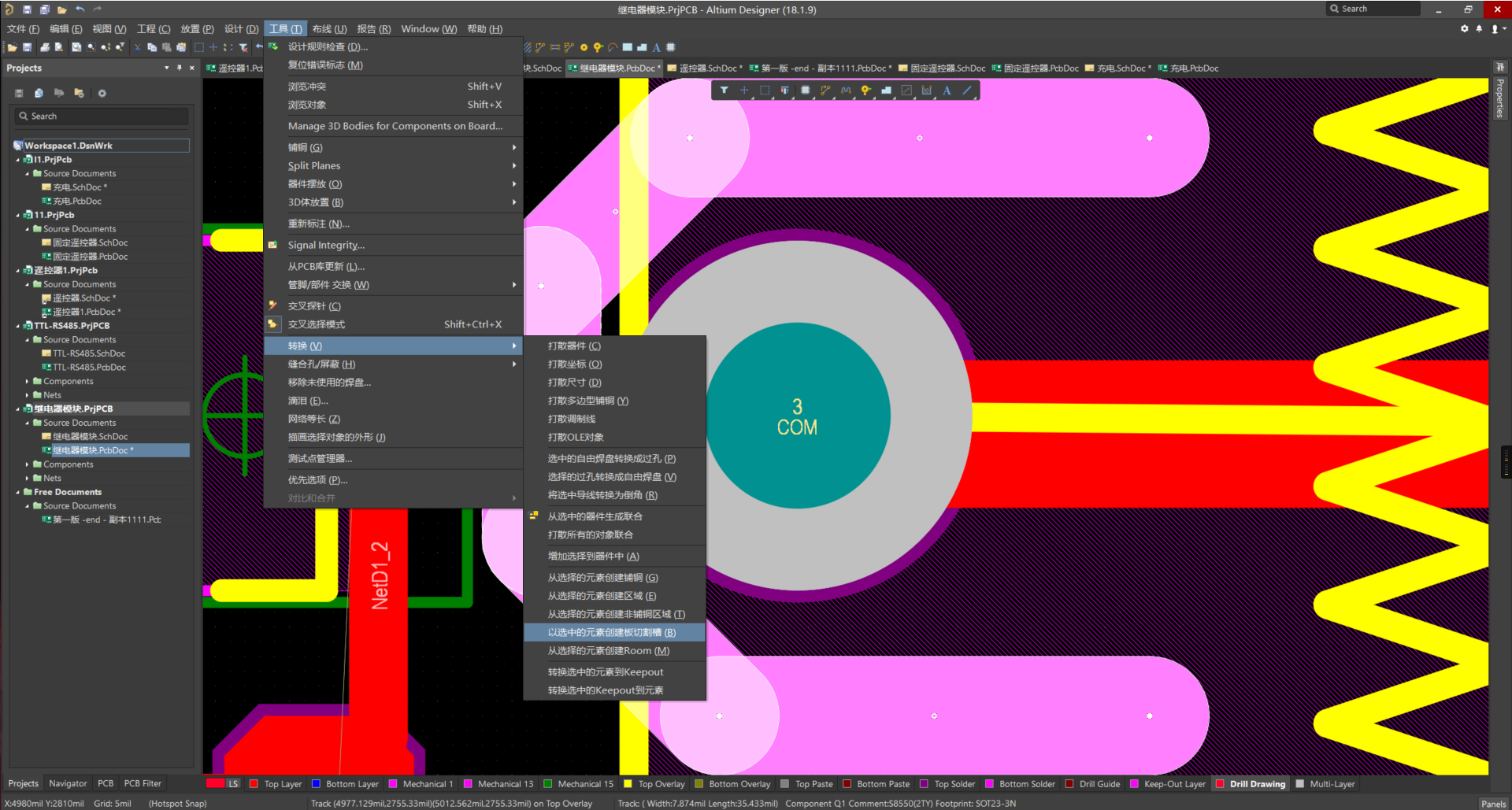

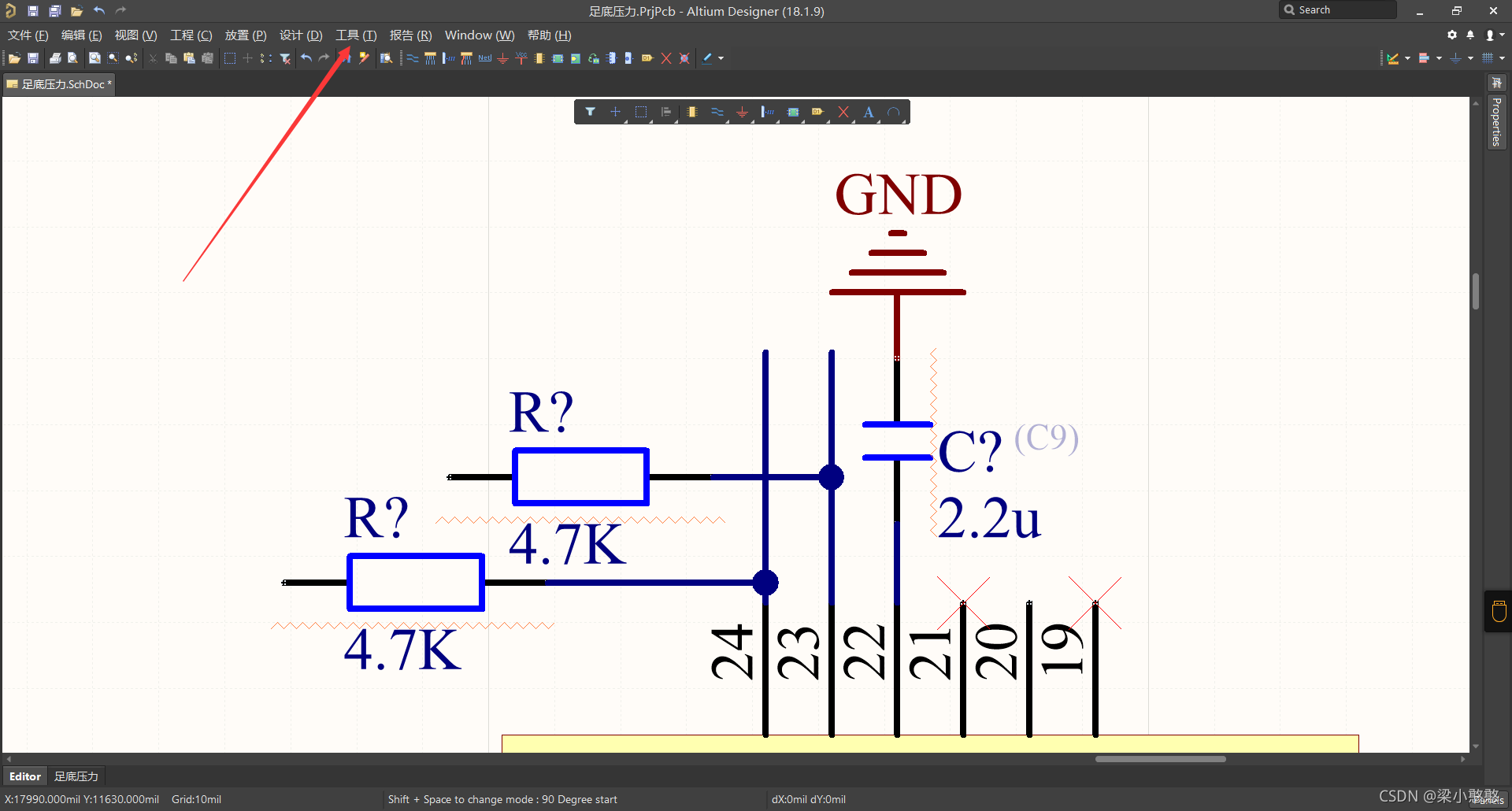

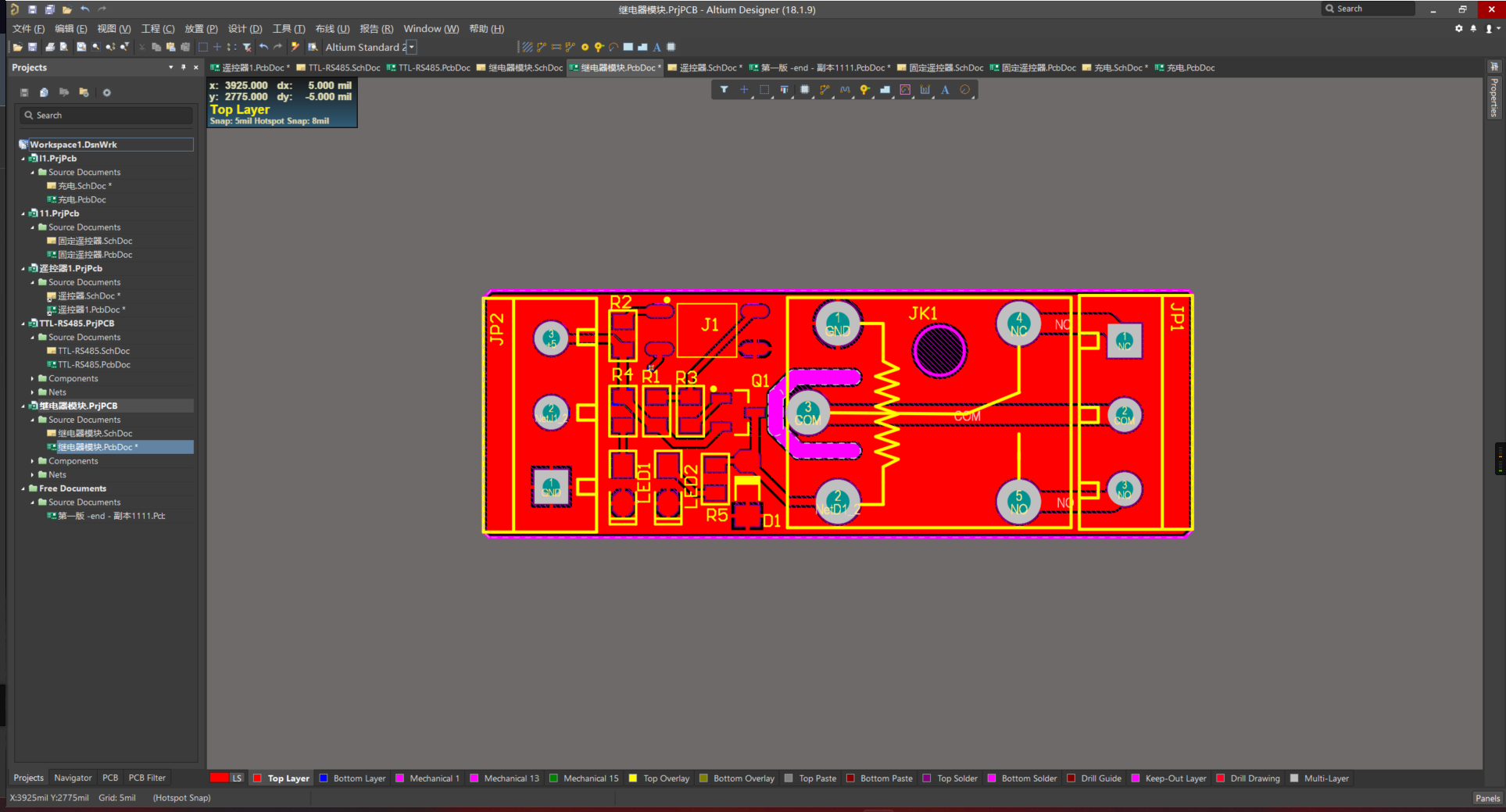

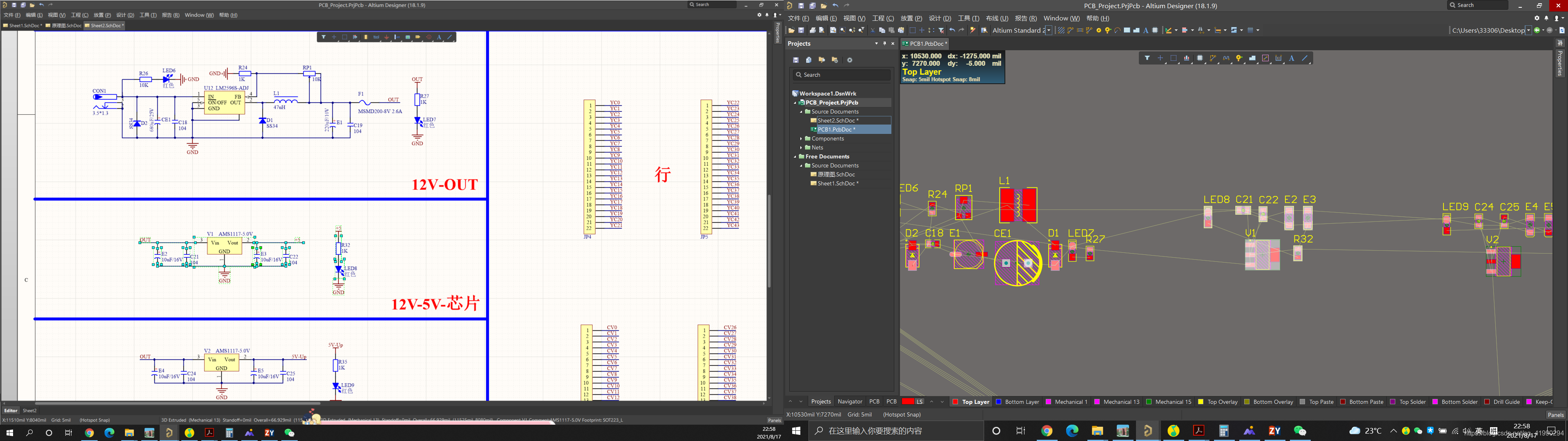

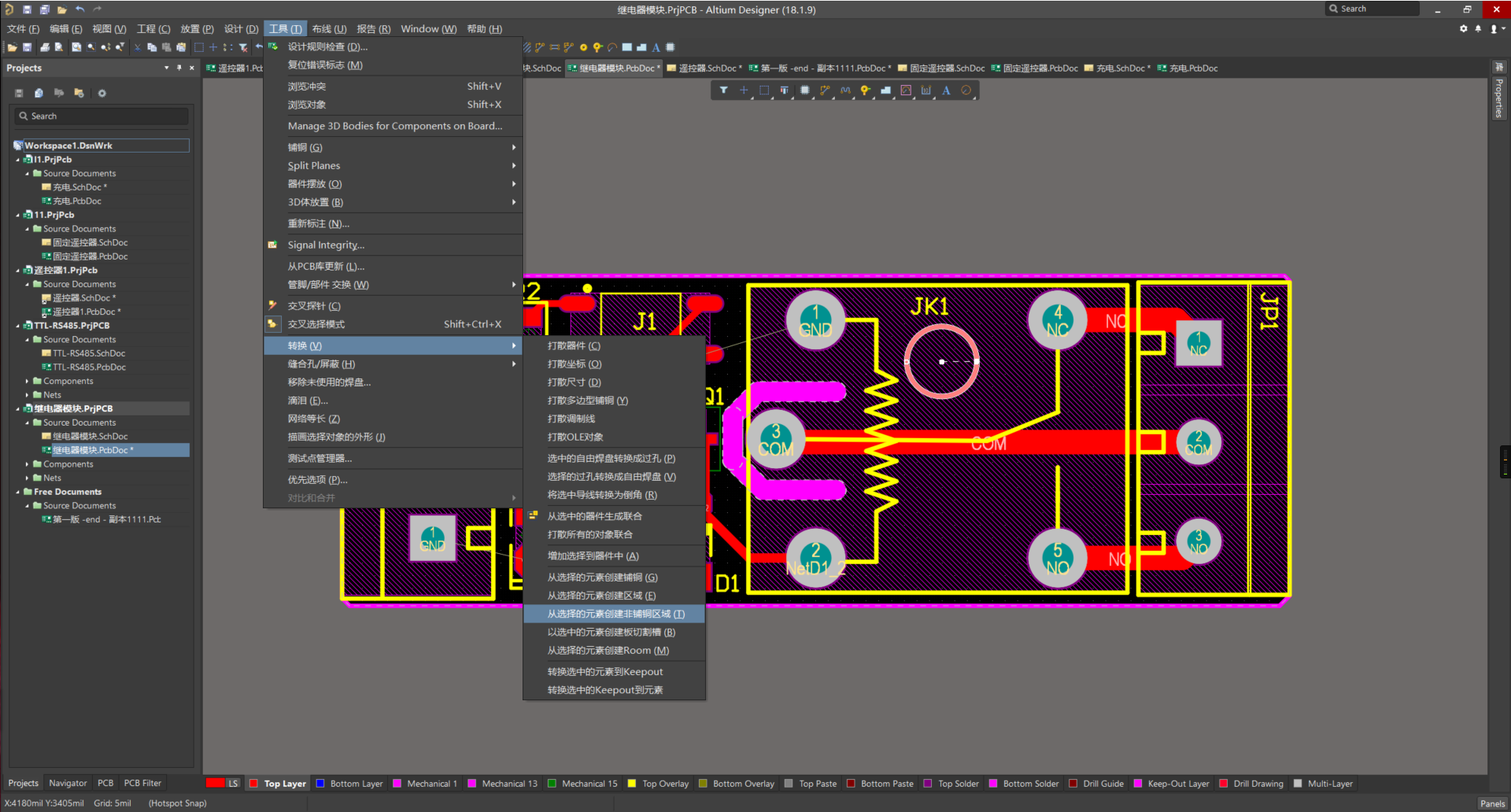

方法一：单击选中原理图中元器件，然后单击tools>Seclect PCBcomponents,即可在PCB中看到该器件的高亮显示；
方法二：单击Tools>Cross Select Mode,或用快捷键键，然后在原理图中单击任意器件，在PCB中都可高亮显示。

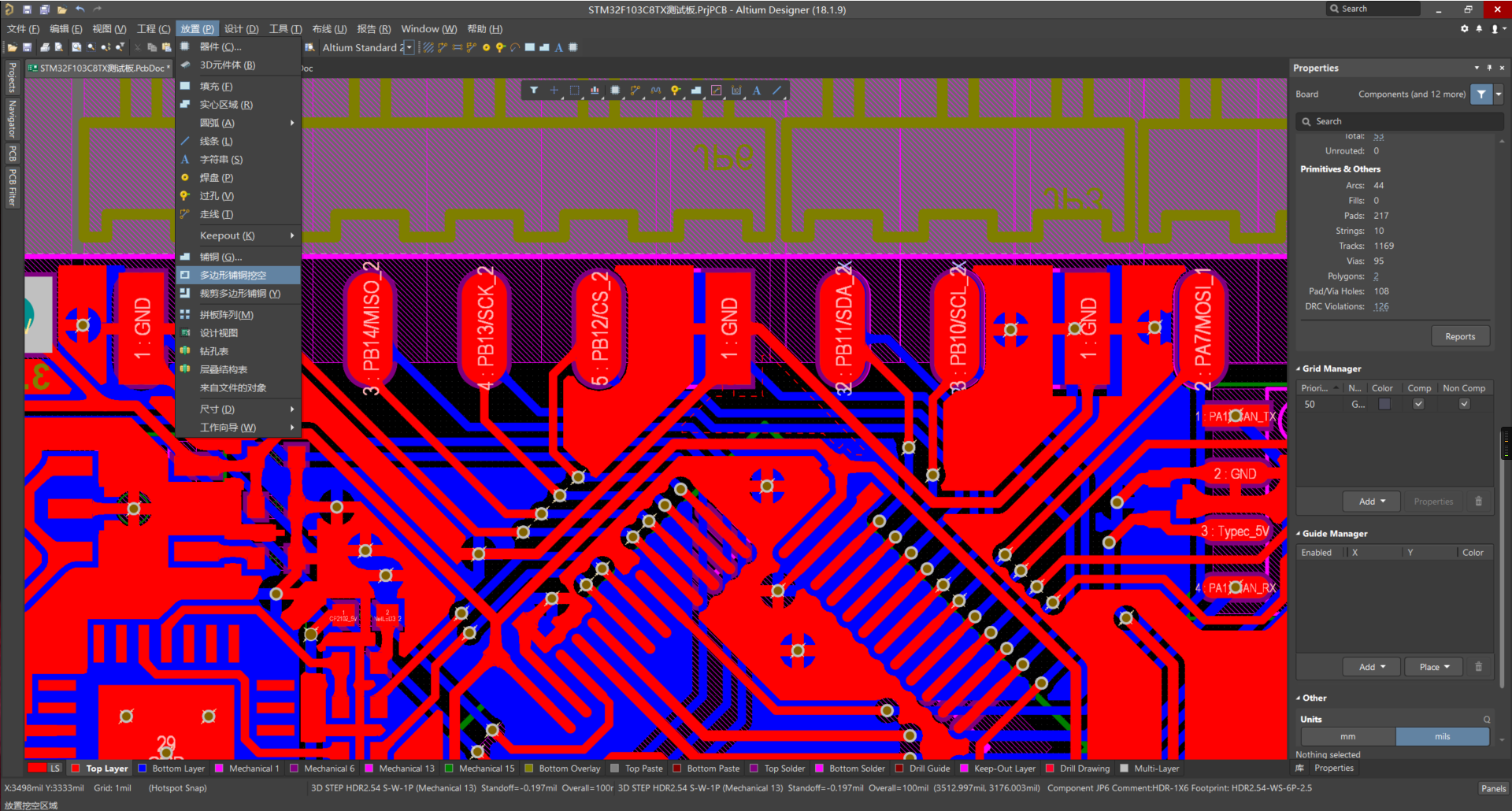

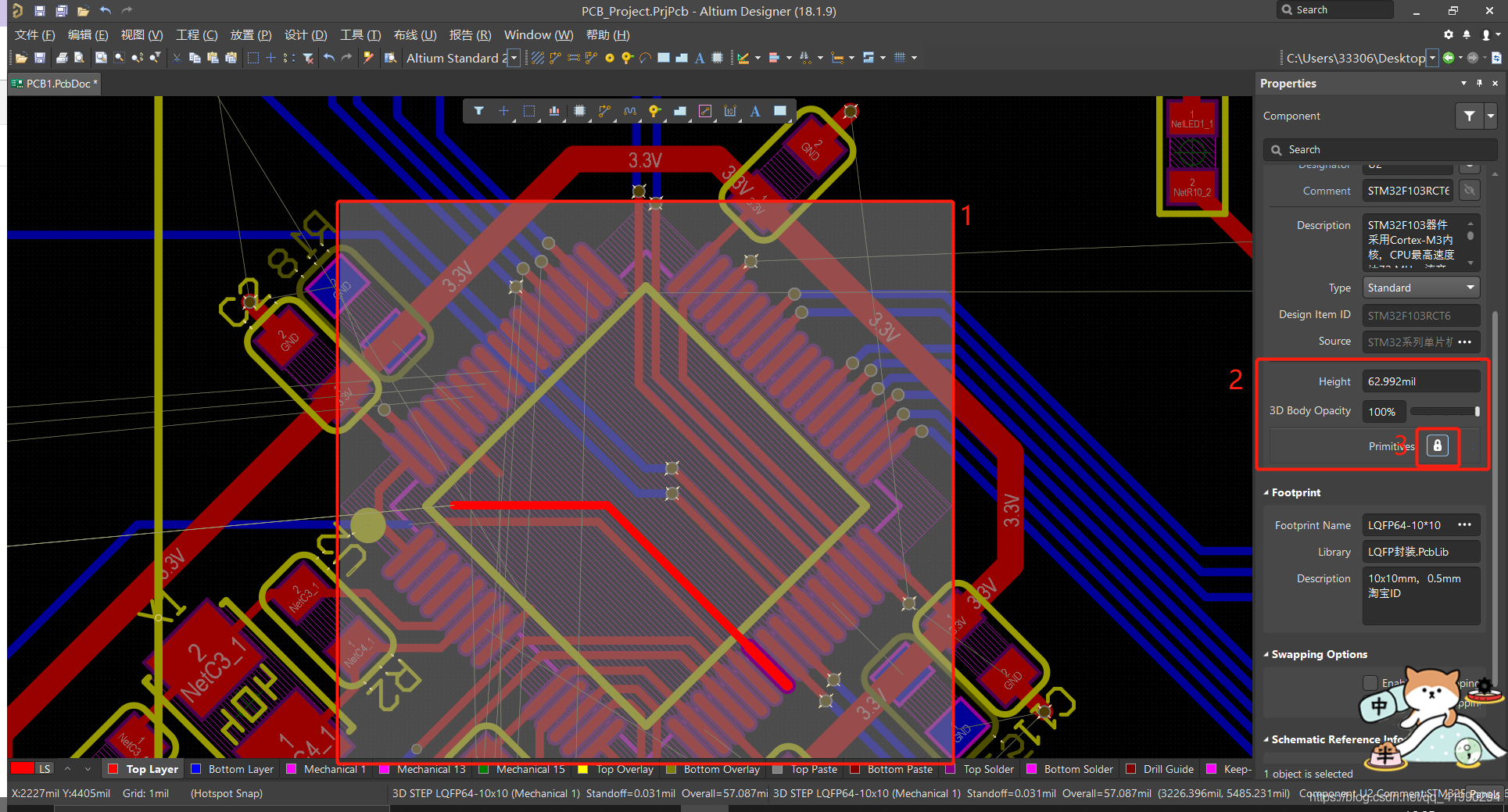

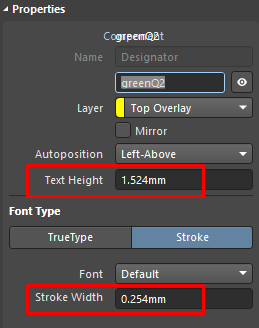

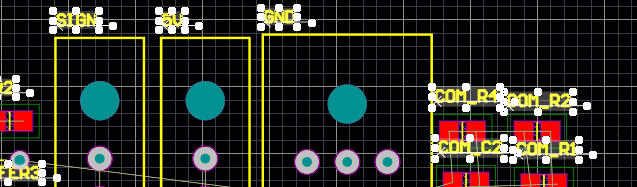

点开一个字符的property看属性，可以看见这个字符串挺高的
想办法缩小，一键全部修改，点击一个鼠标右键（查找相似对象）

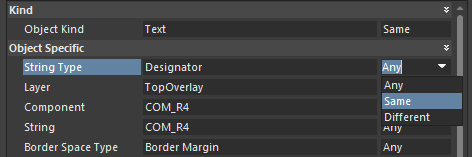

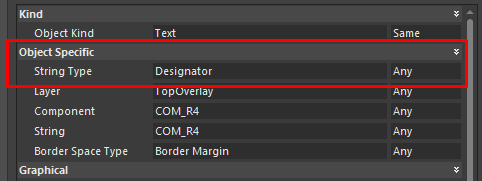

修改STRING TYPE，ANY改为SAME
OK后可以看见全部选中

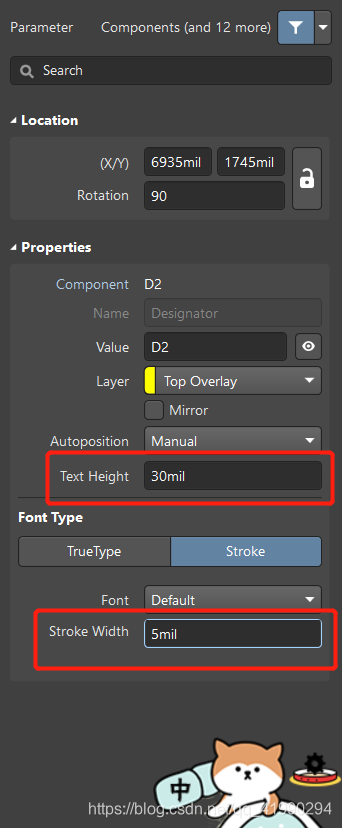

我设置的参数

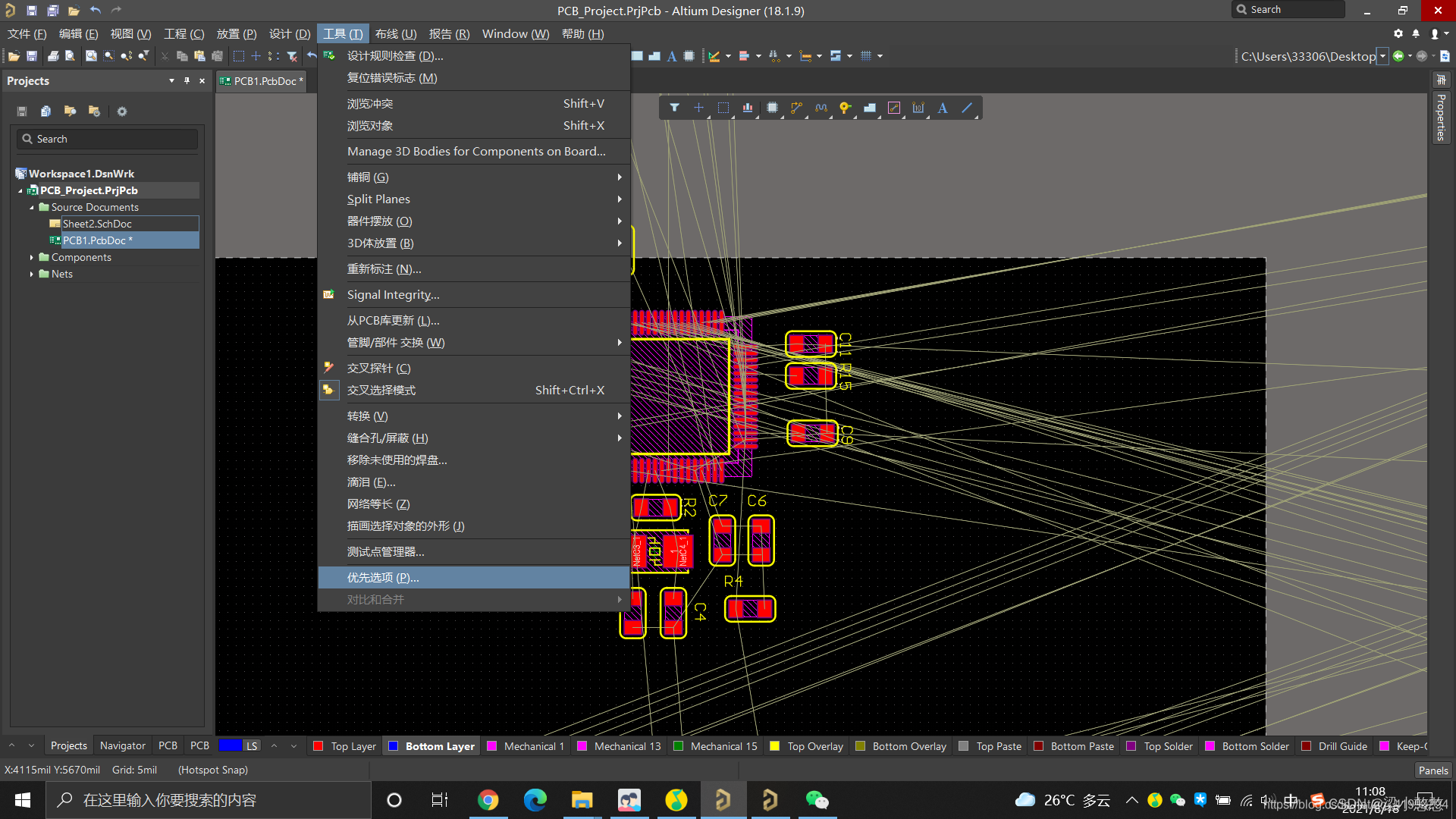

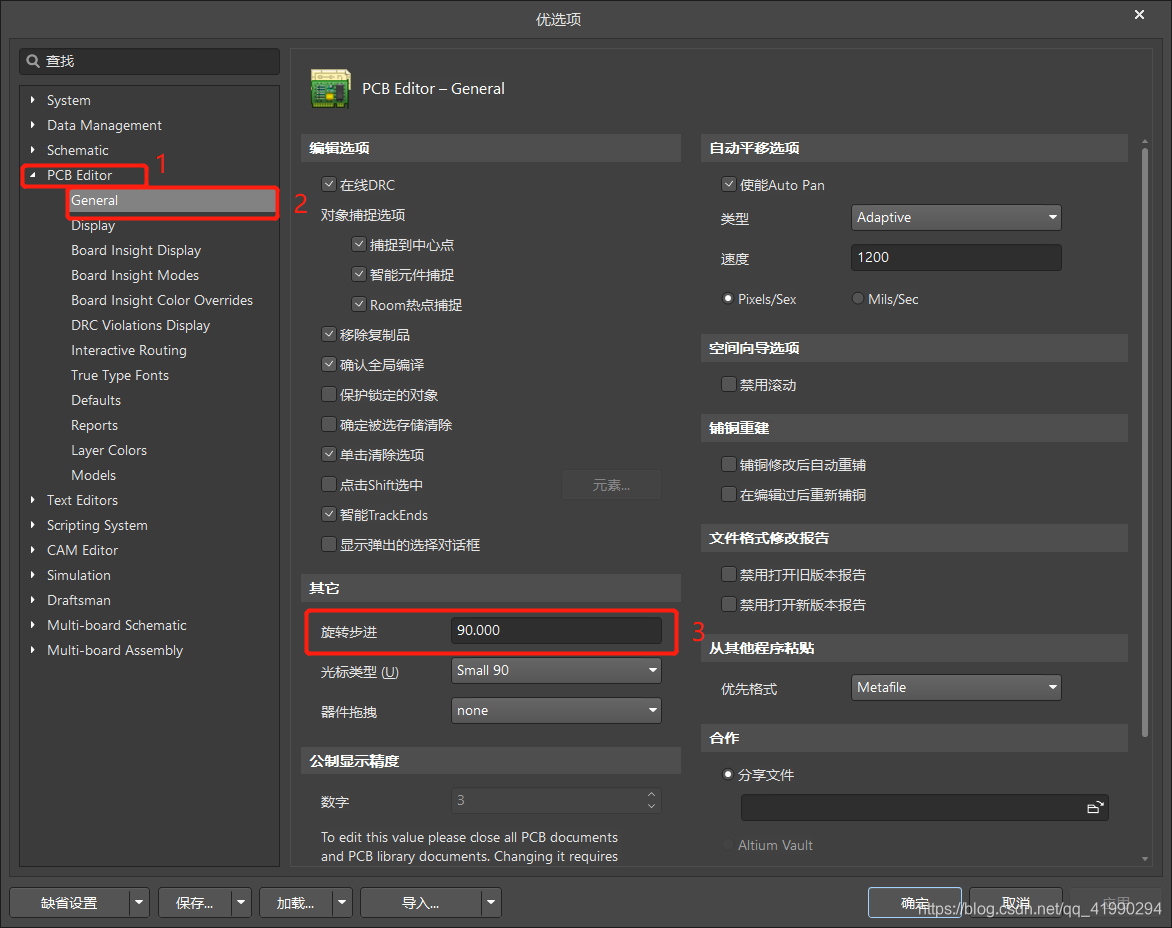

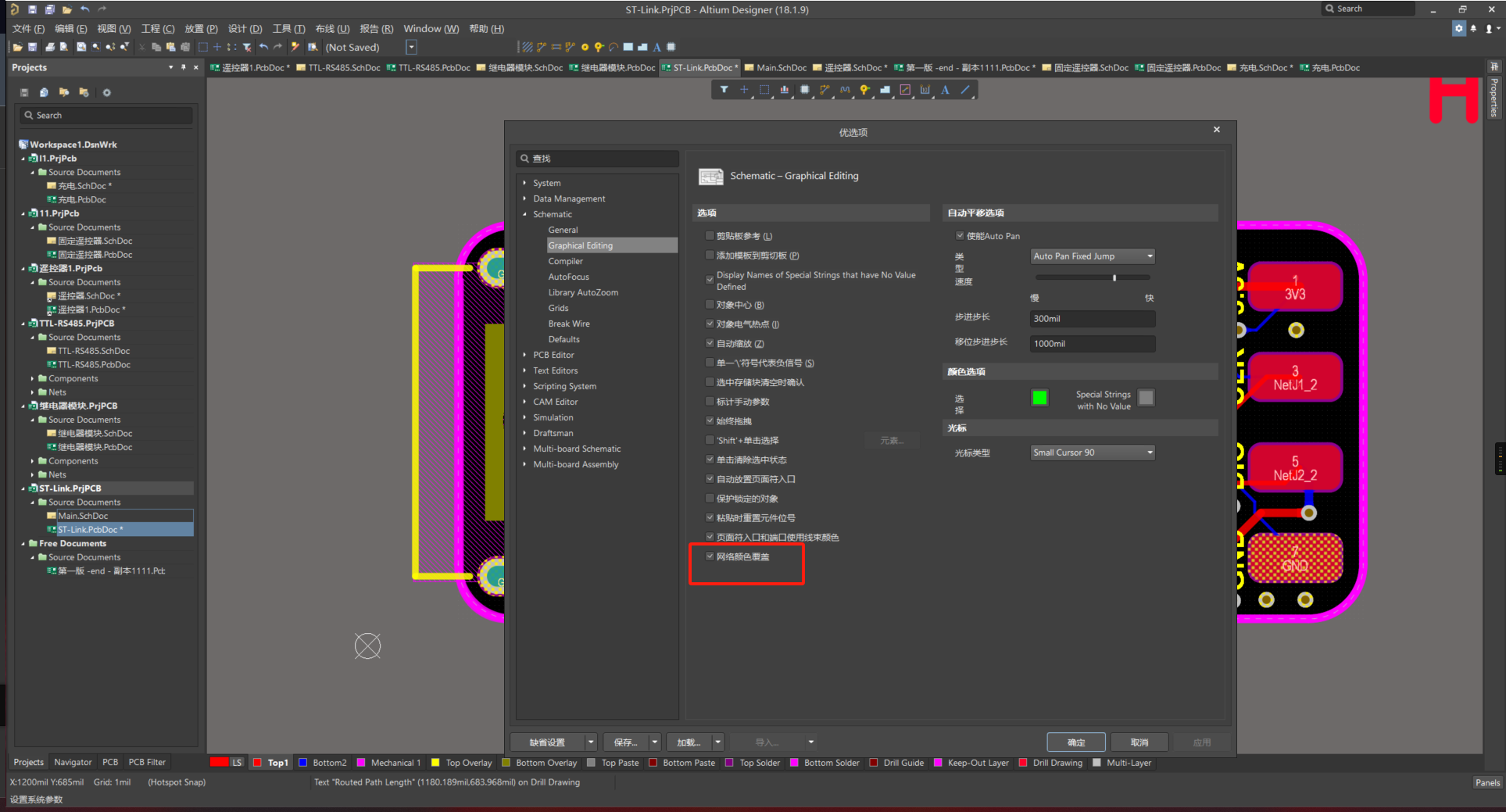

TOOls-----Preferences—— PCB Editor —— General中将Rotation Step（旋转的步进值）将默认的旋转90更改为45度，以后再按space就会按45度旋转了。如果需要旋转90度，可以再返回去再修改回来。

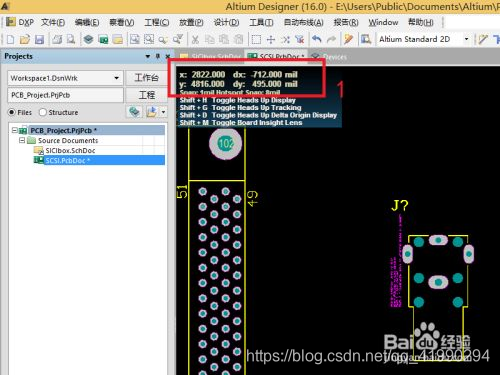

系统默认的长度单位是：mil（红框1）；也就是英制单位。
将鼠标左键放到PCB黑板上点一下；
然后点击键盘上的：Q键
此时发现PCB绘图主界面左上角基本单位变成国际单位制。

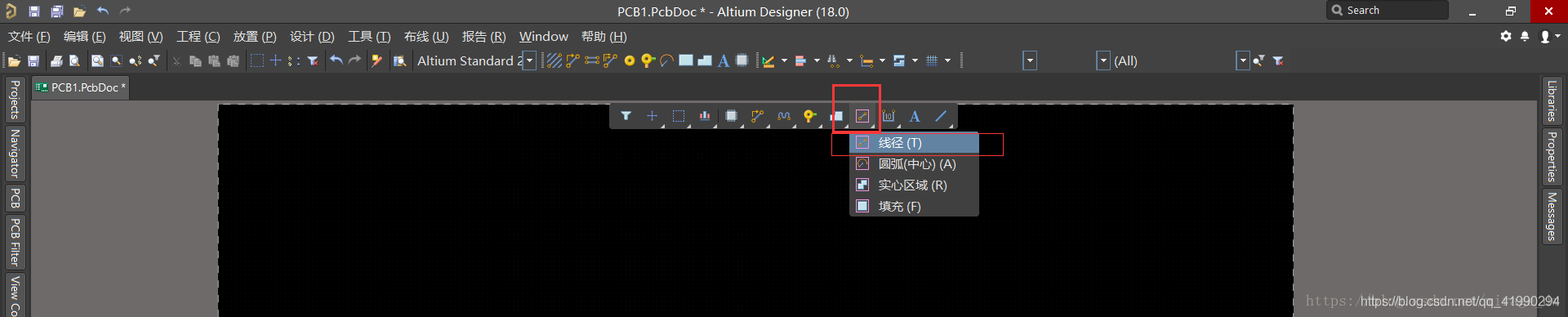

如下图，右击Toolbar的keep-out- layer 的快捷菜单选中“线径(T)” 即可。
快捷键
选择选项

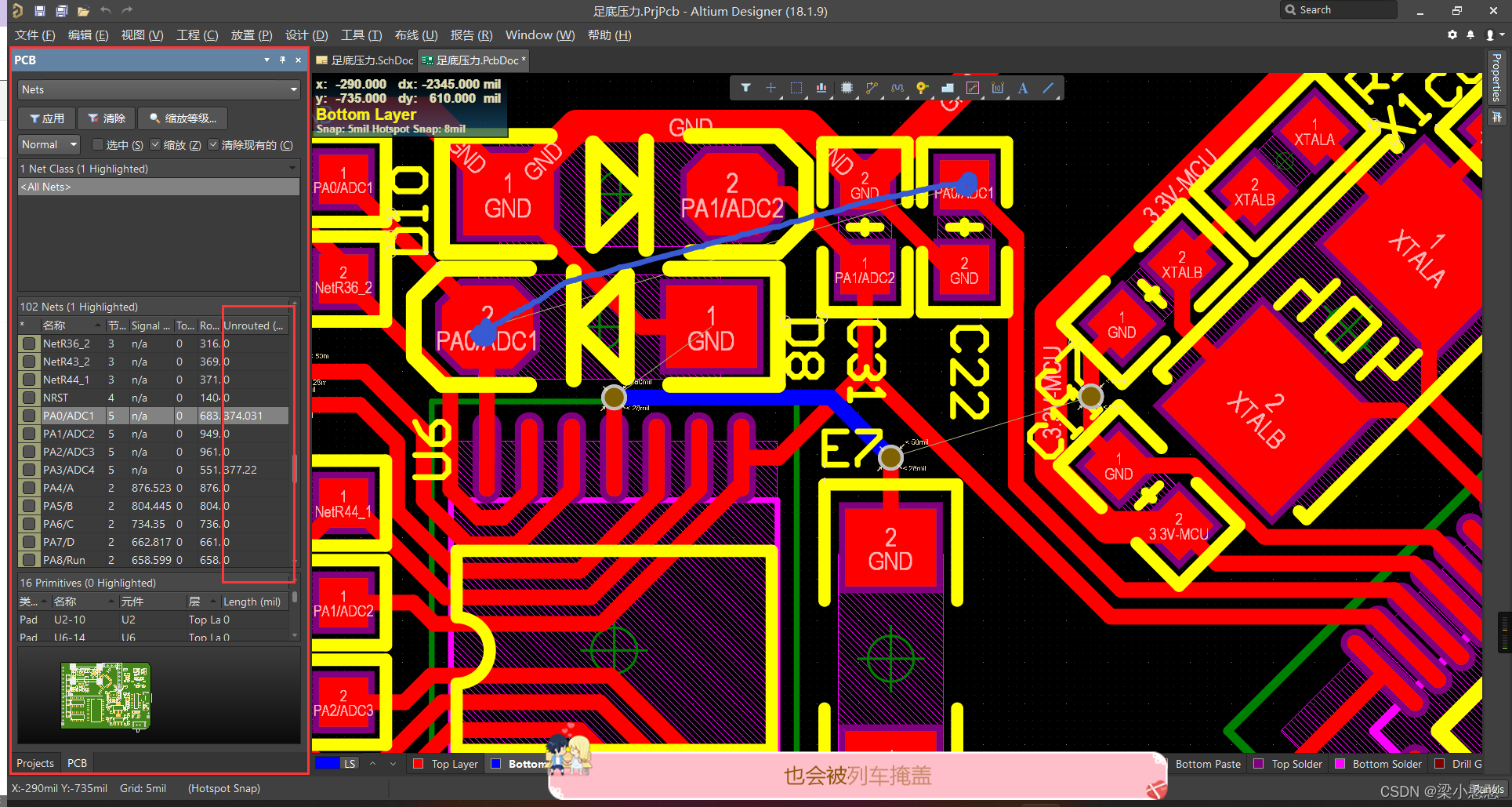

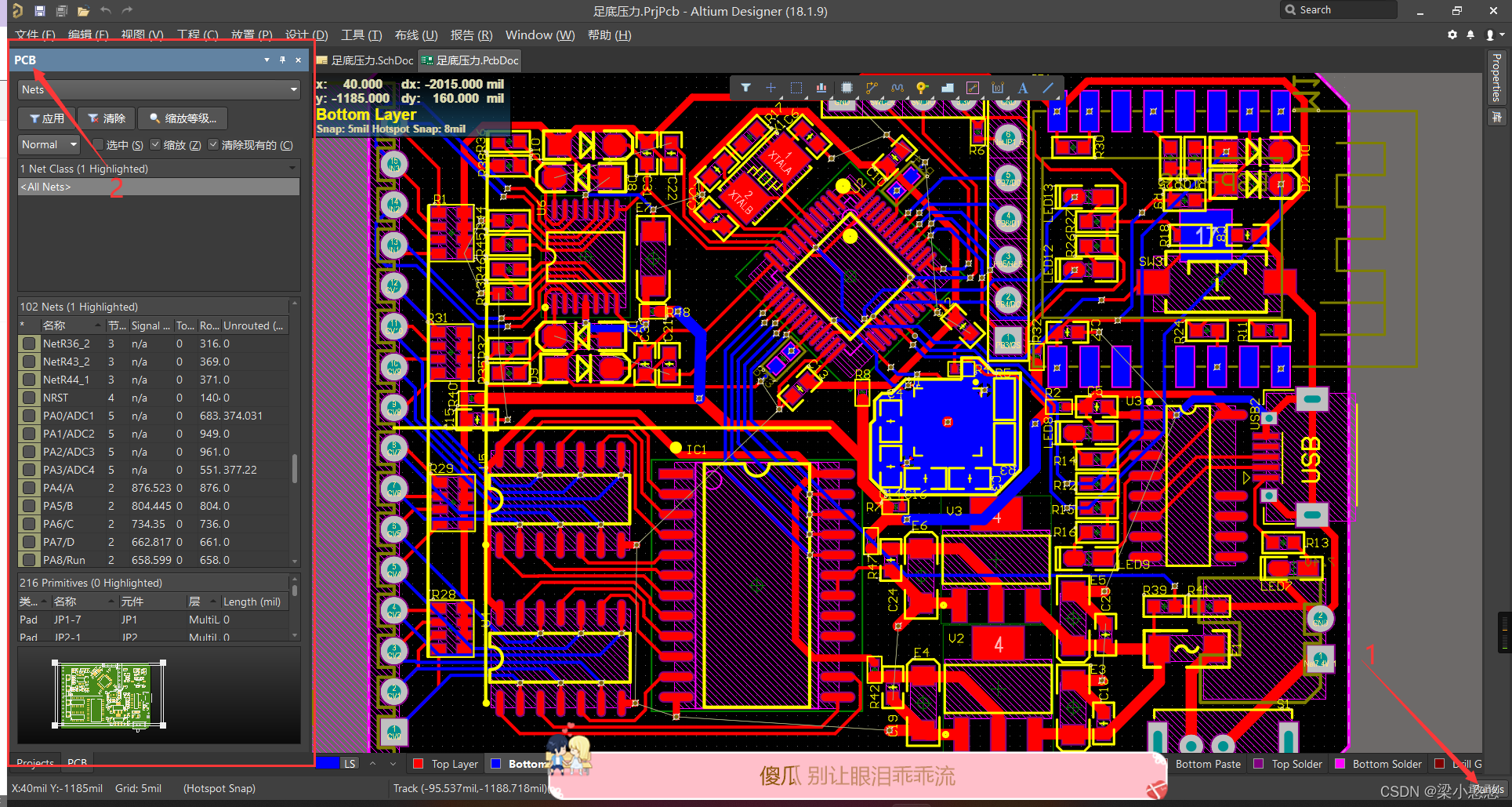

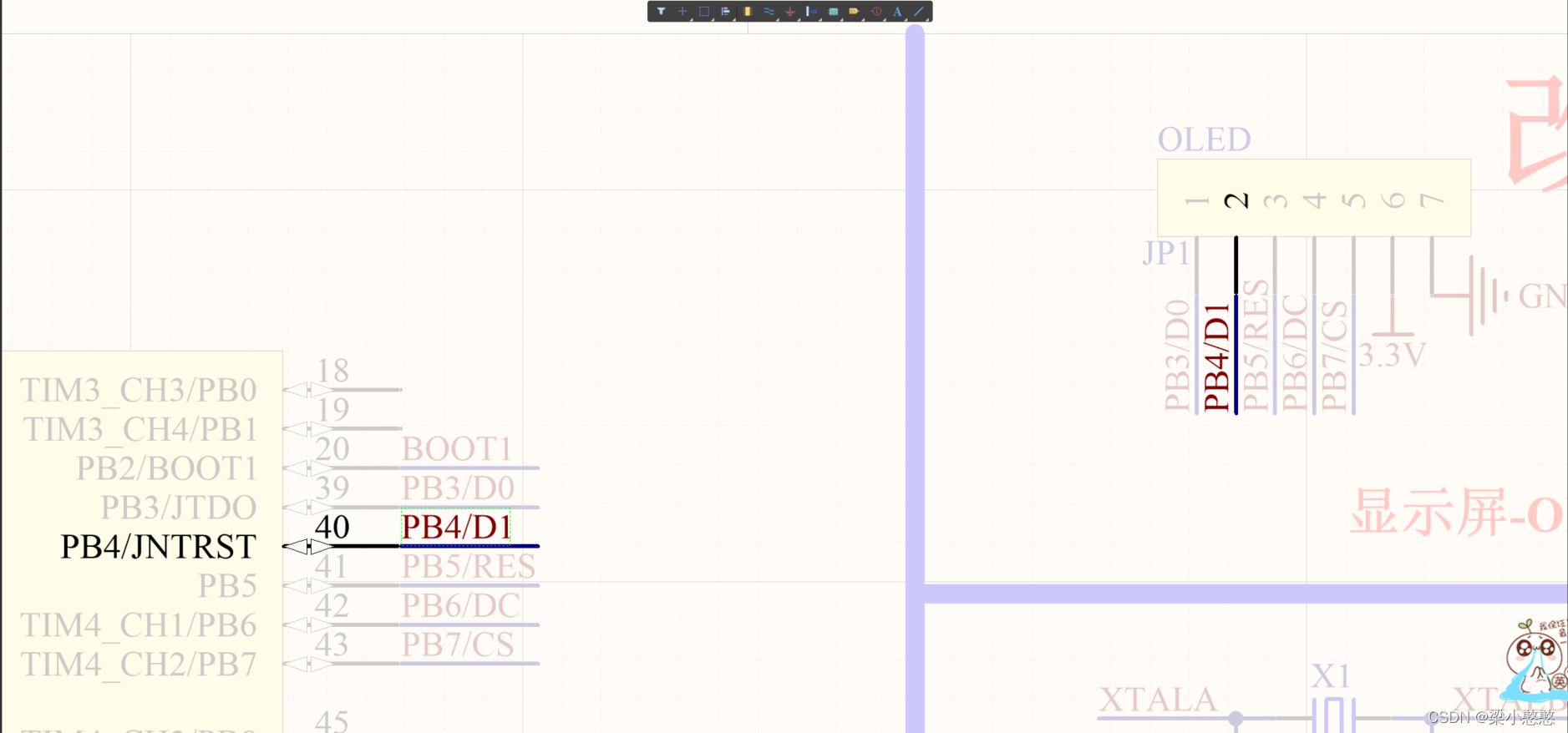

按住Alt键不放，鼠标左键单击一个网络标号
按住Ctrl键不放，鼠标左键单击空白地方就可以取消
如果是0，代表这个网络已经连接
如果是其他数字，说明这个网络有未连接的地方

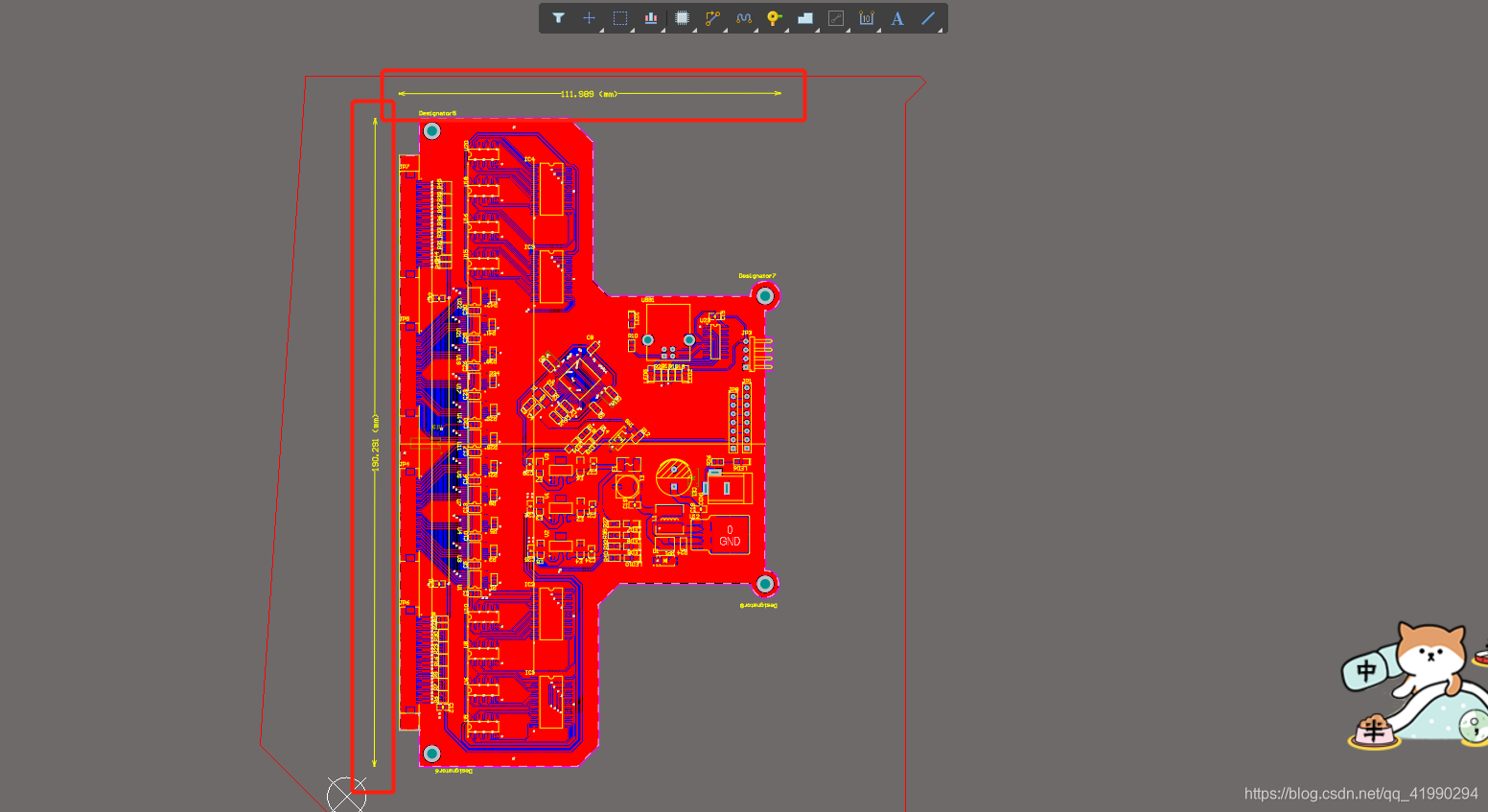

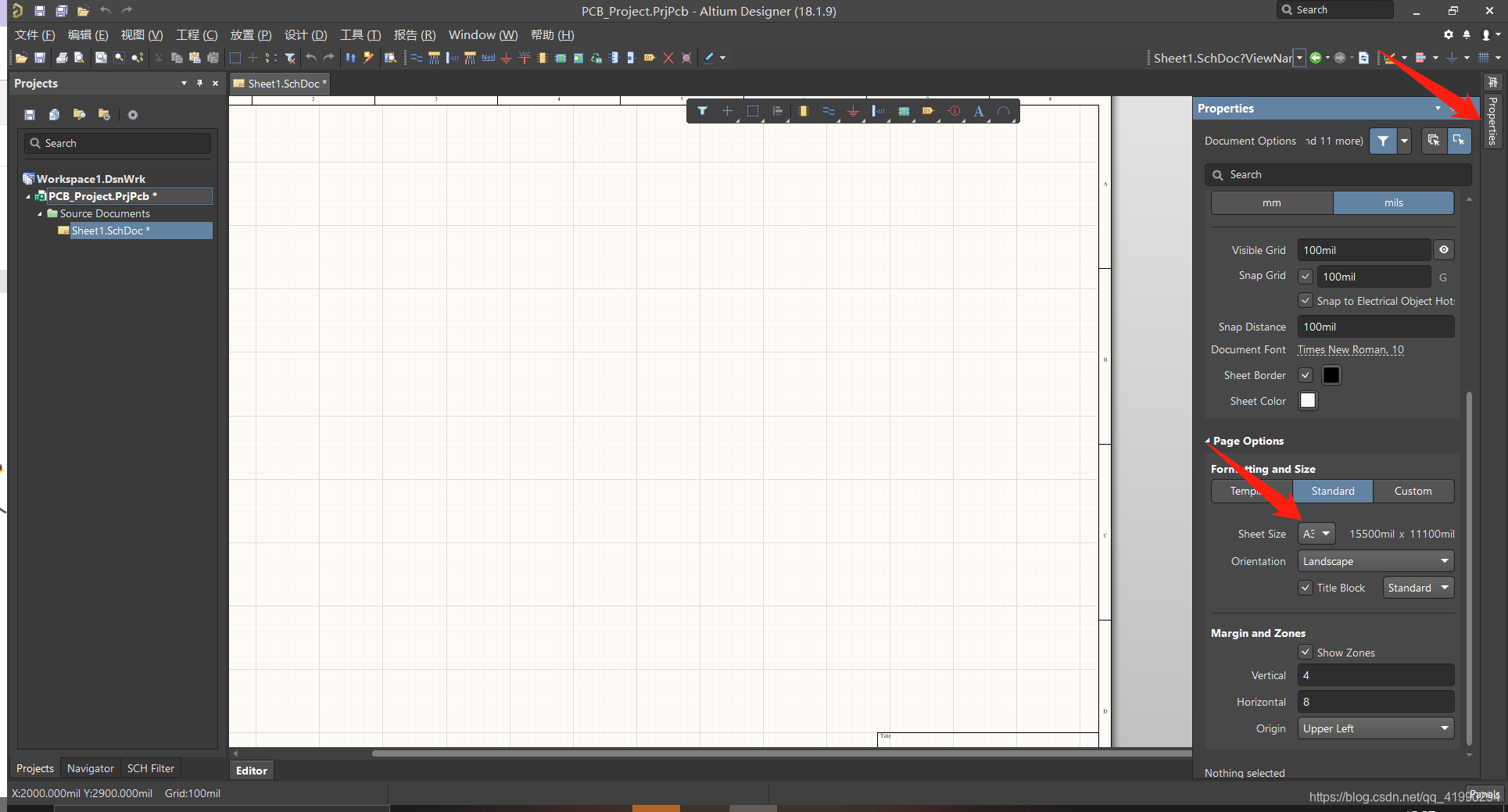

可以看到单位是mil，使用快捷键Ctrl+q更改单位为mm。

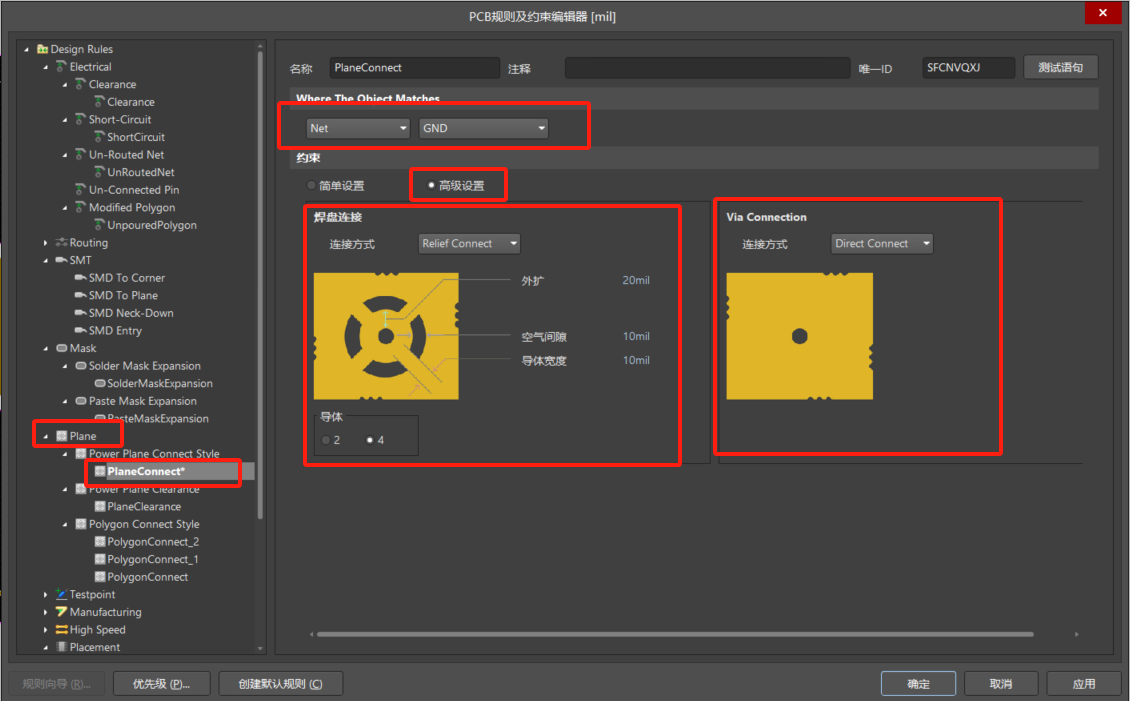

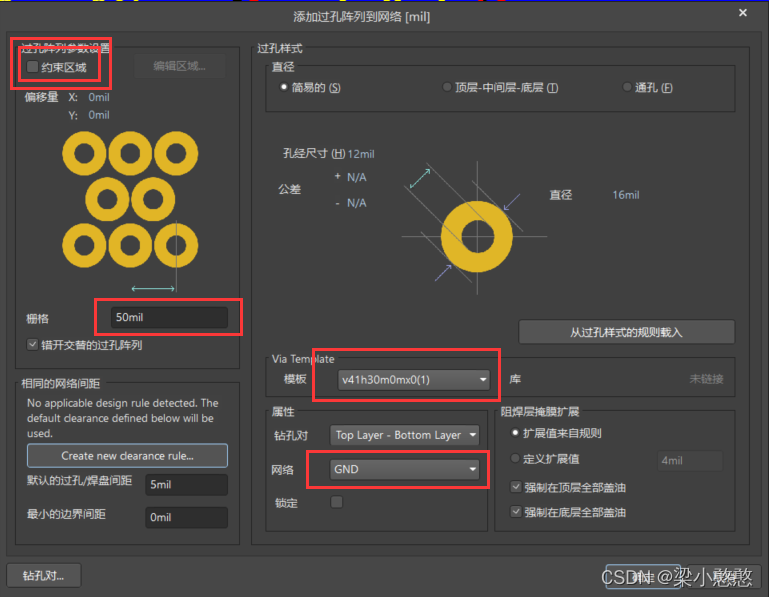

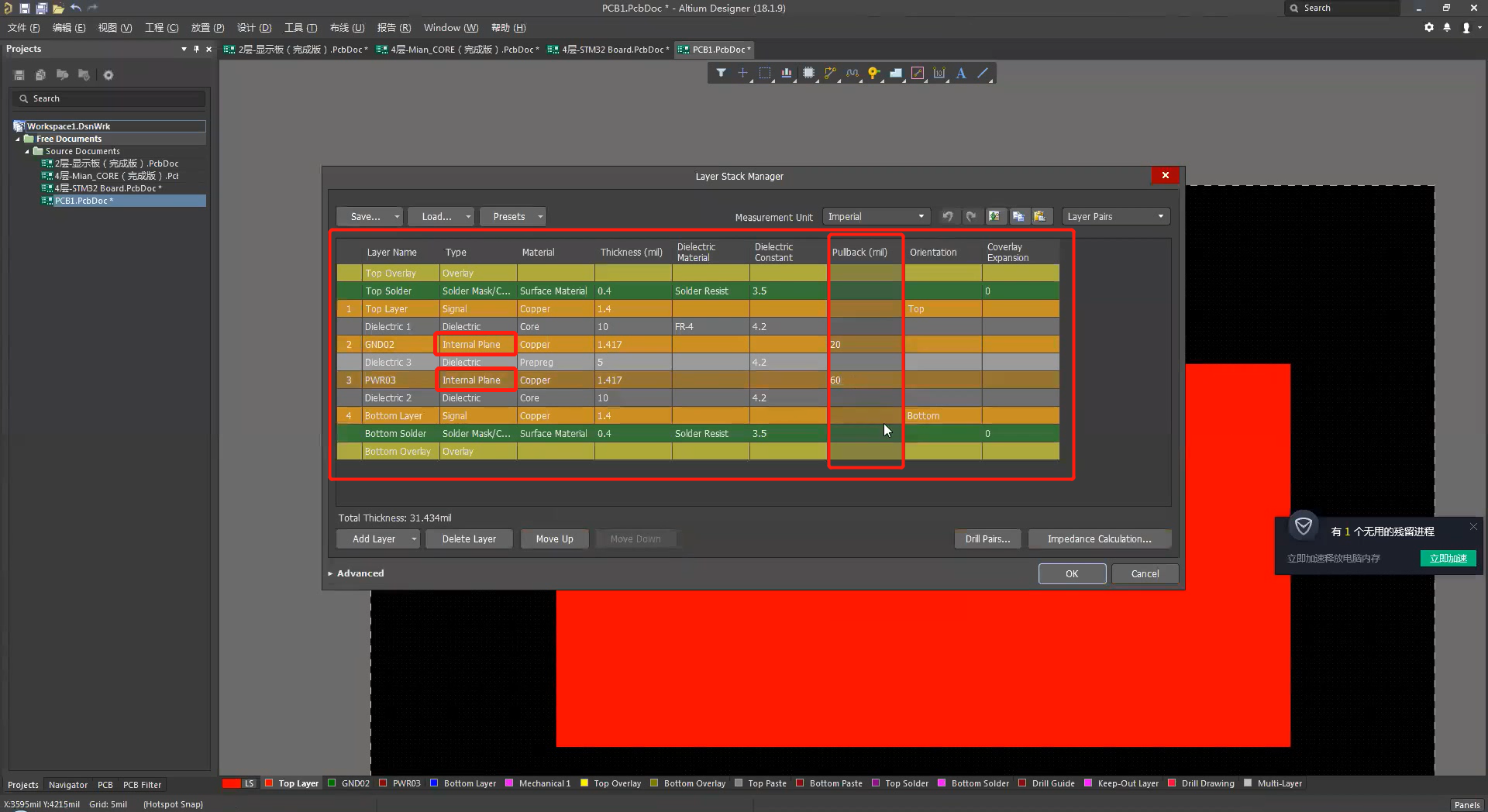

这是设置的参数，在板子加工时不会用到，所以不用担心会设置错。

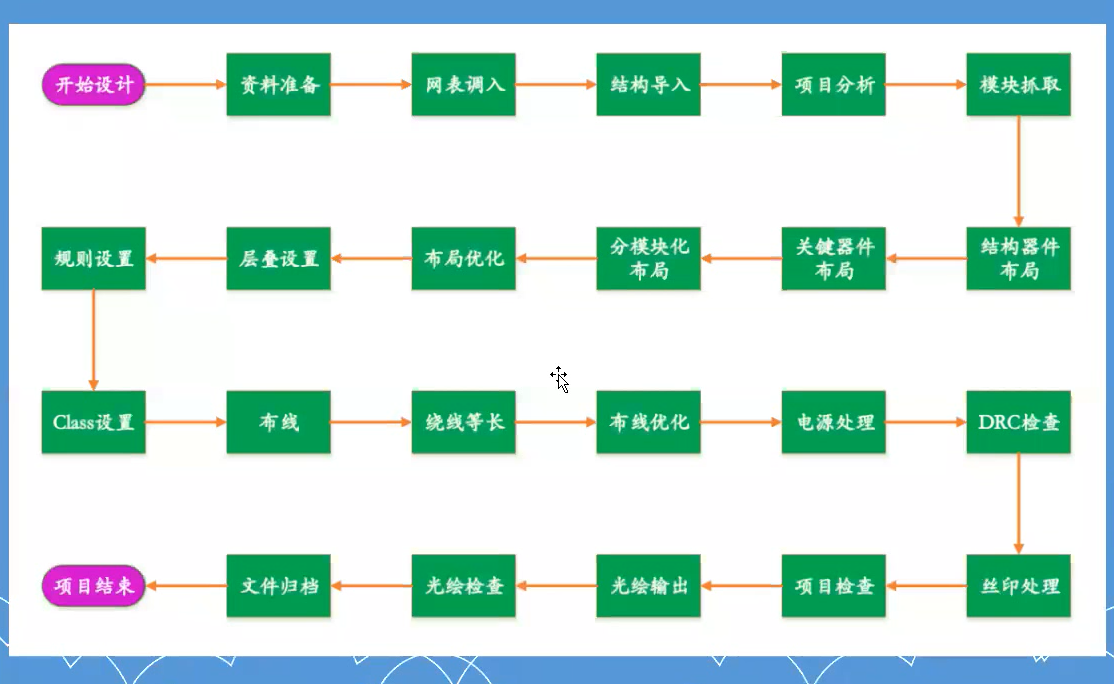

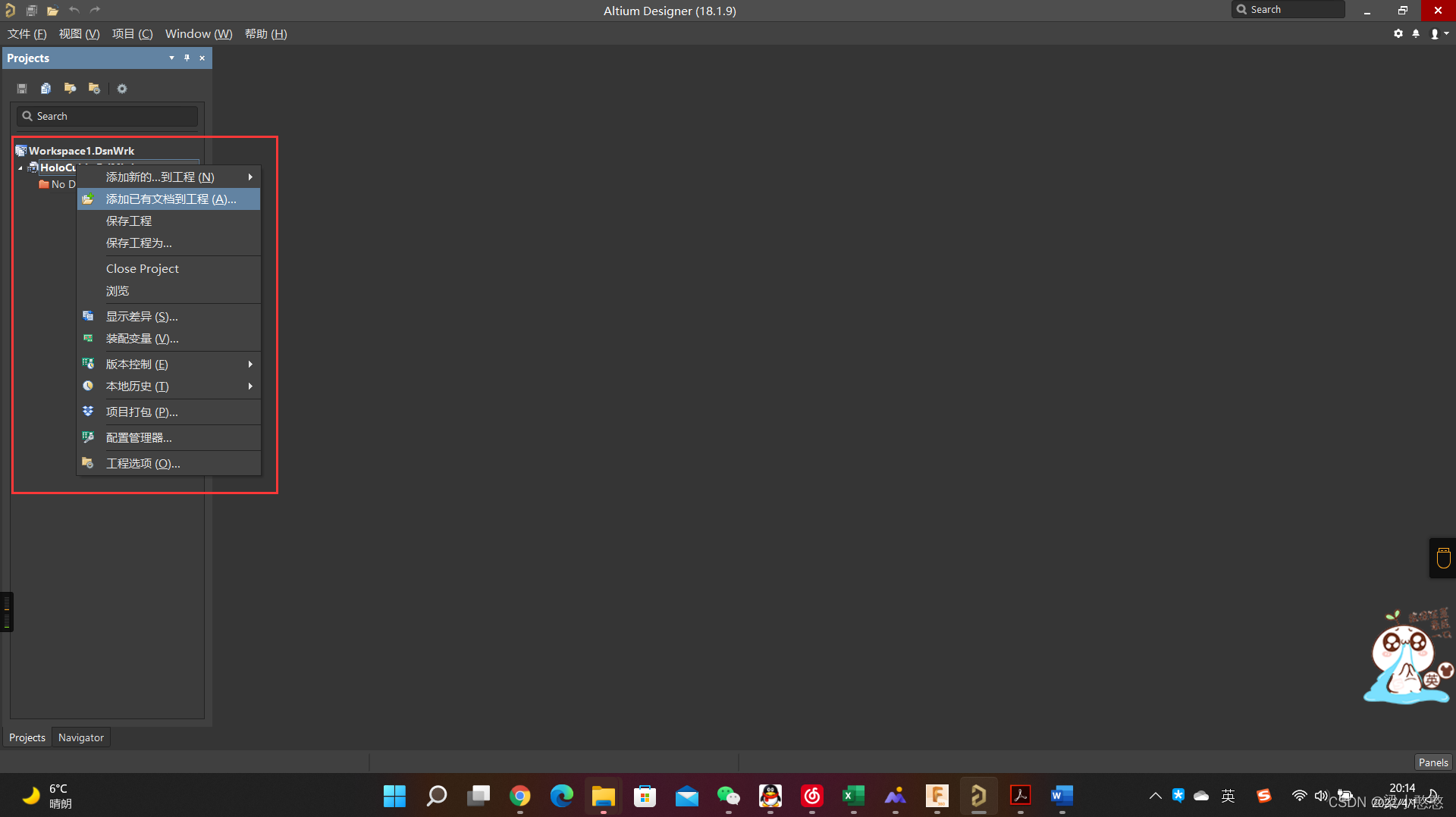

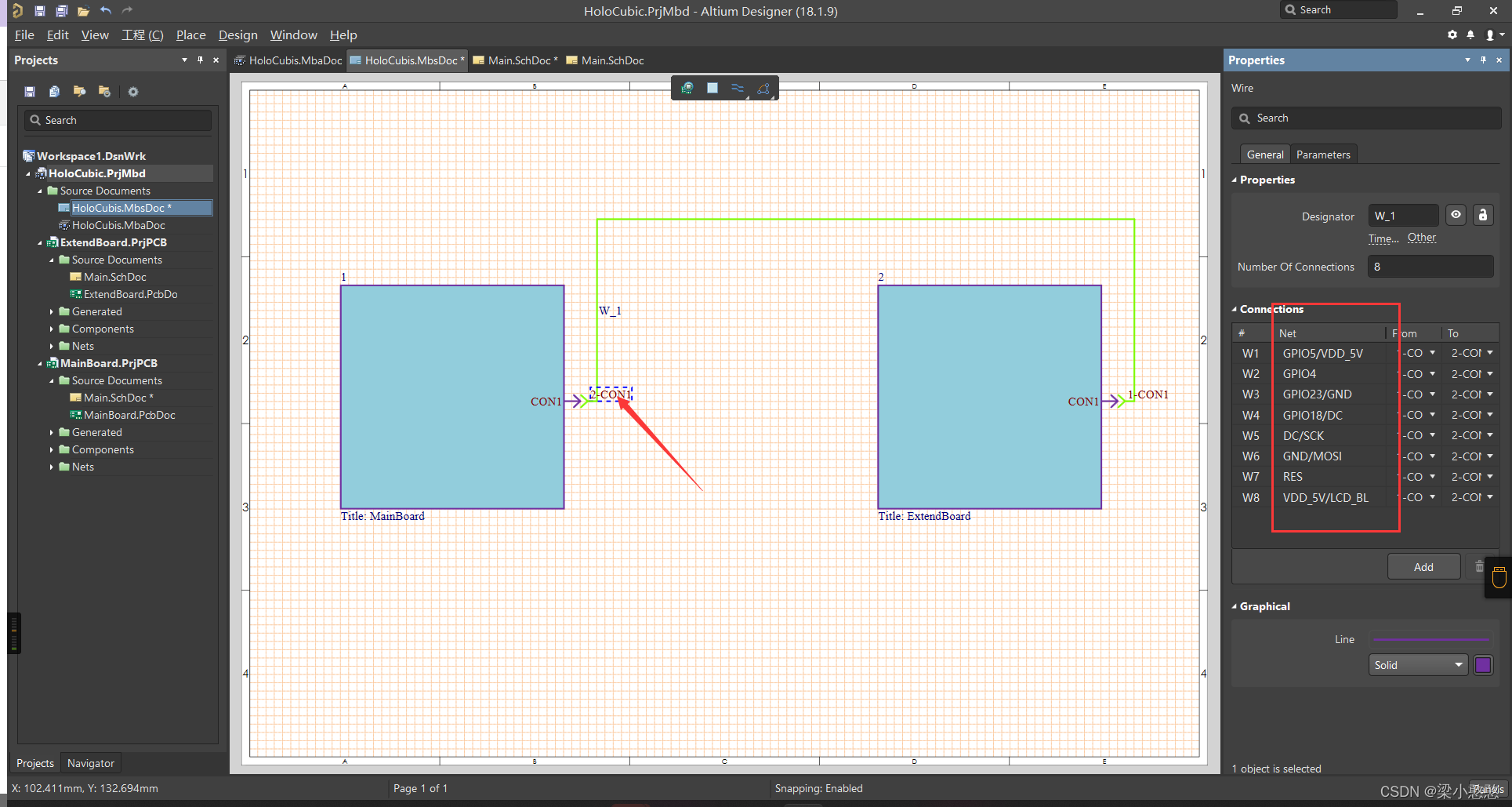

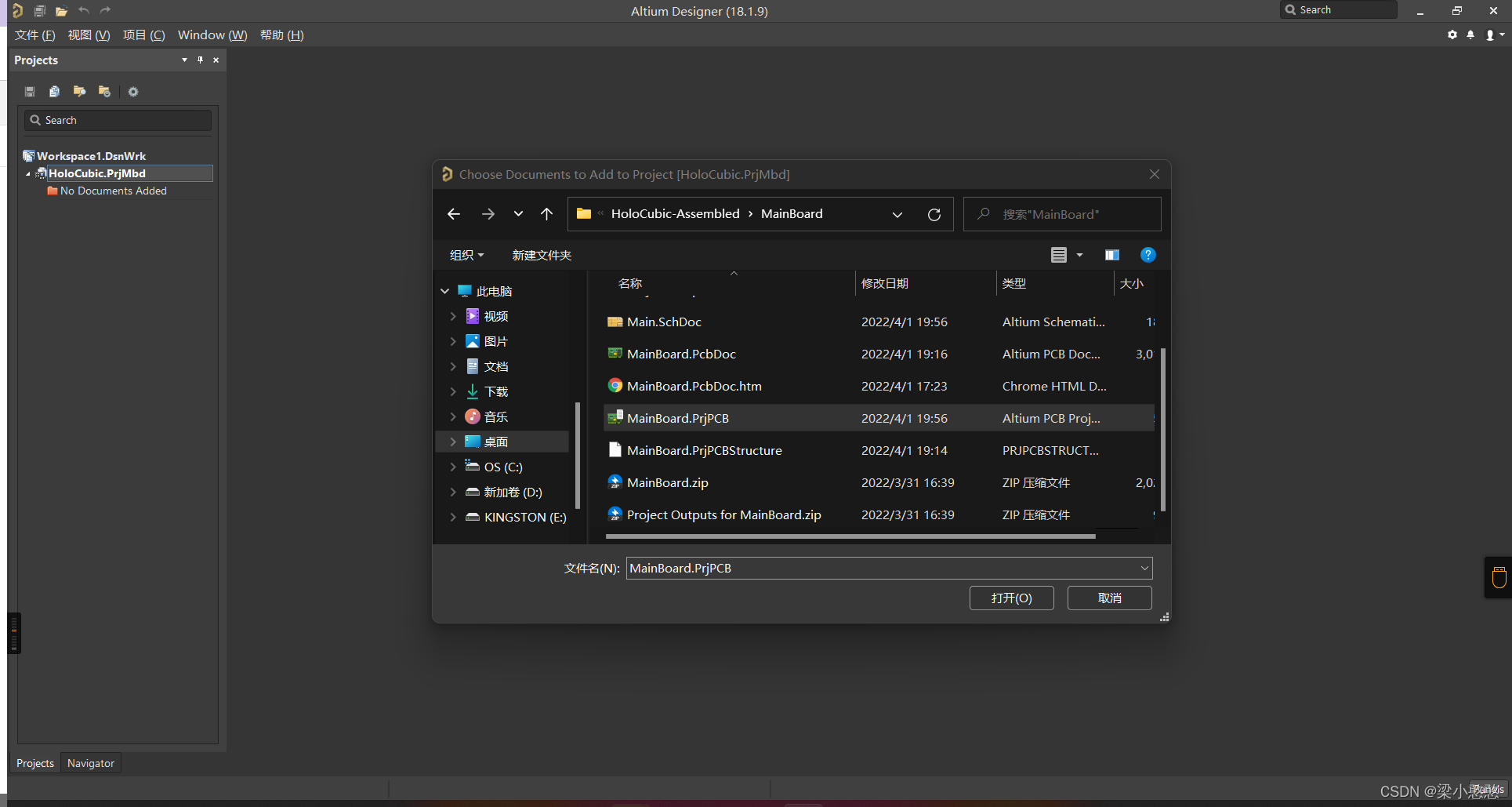

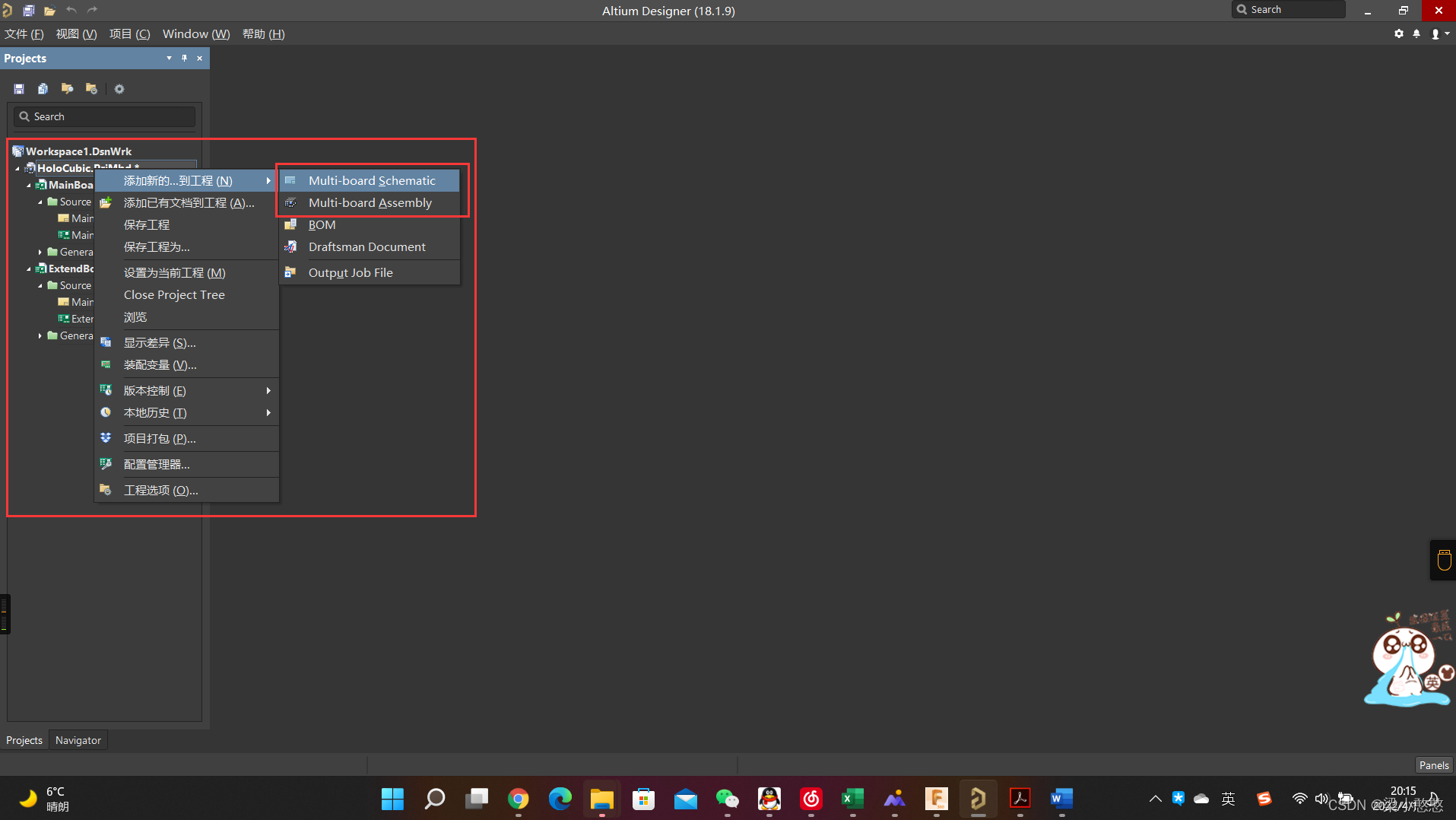

Altium Designer 四层板PCB设计思路及与二层板的区别

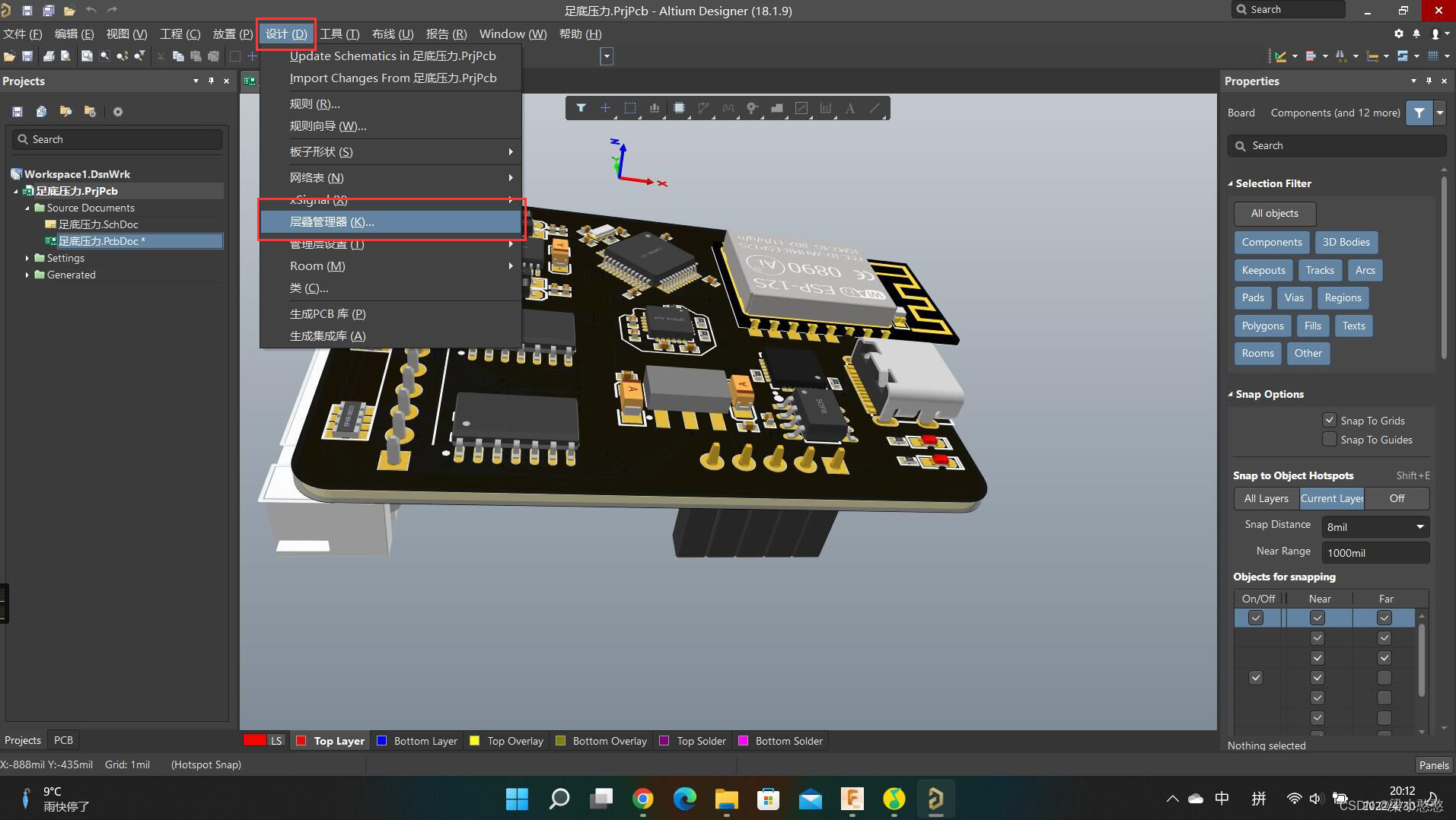

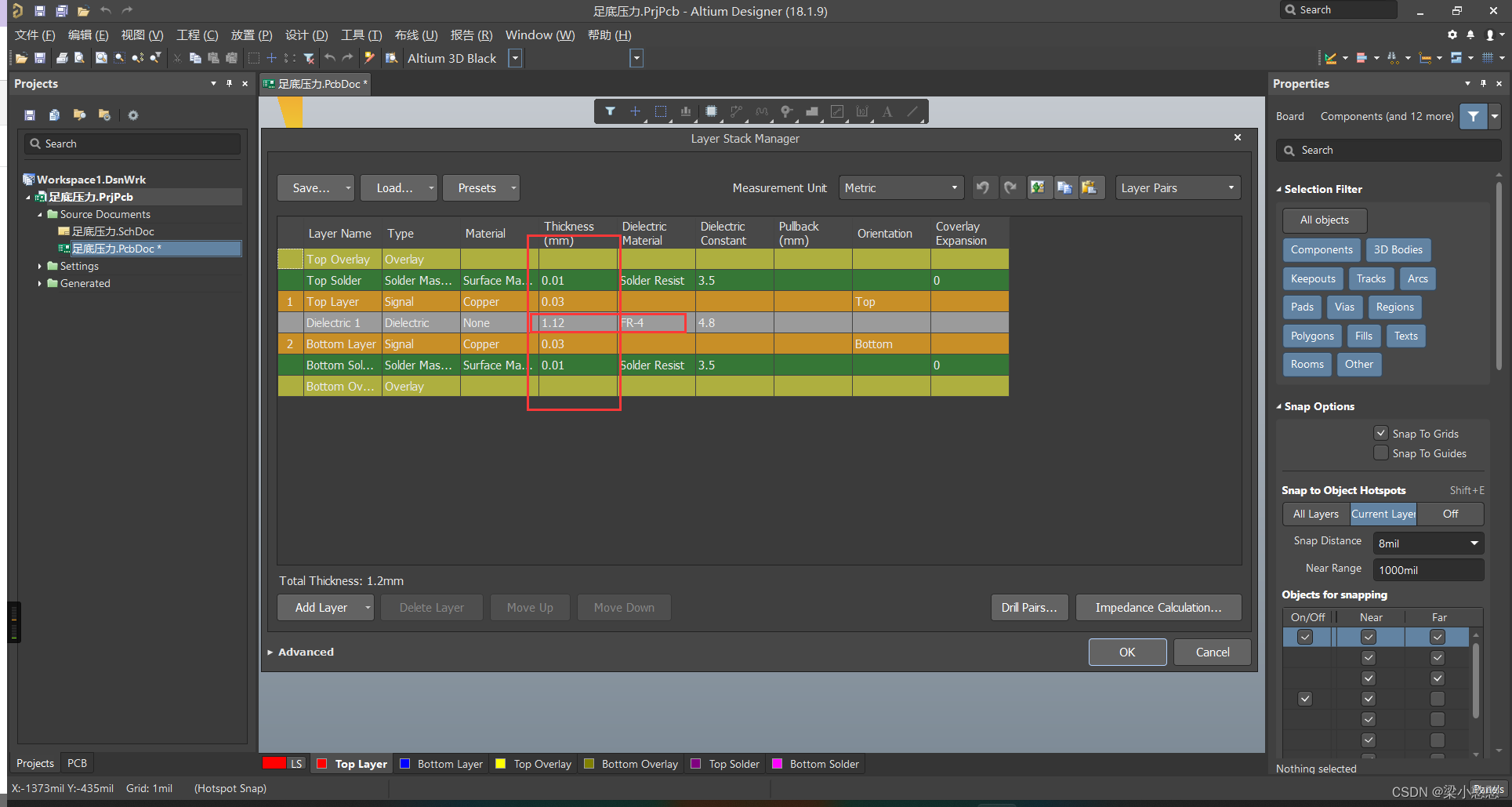

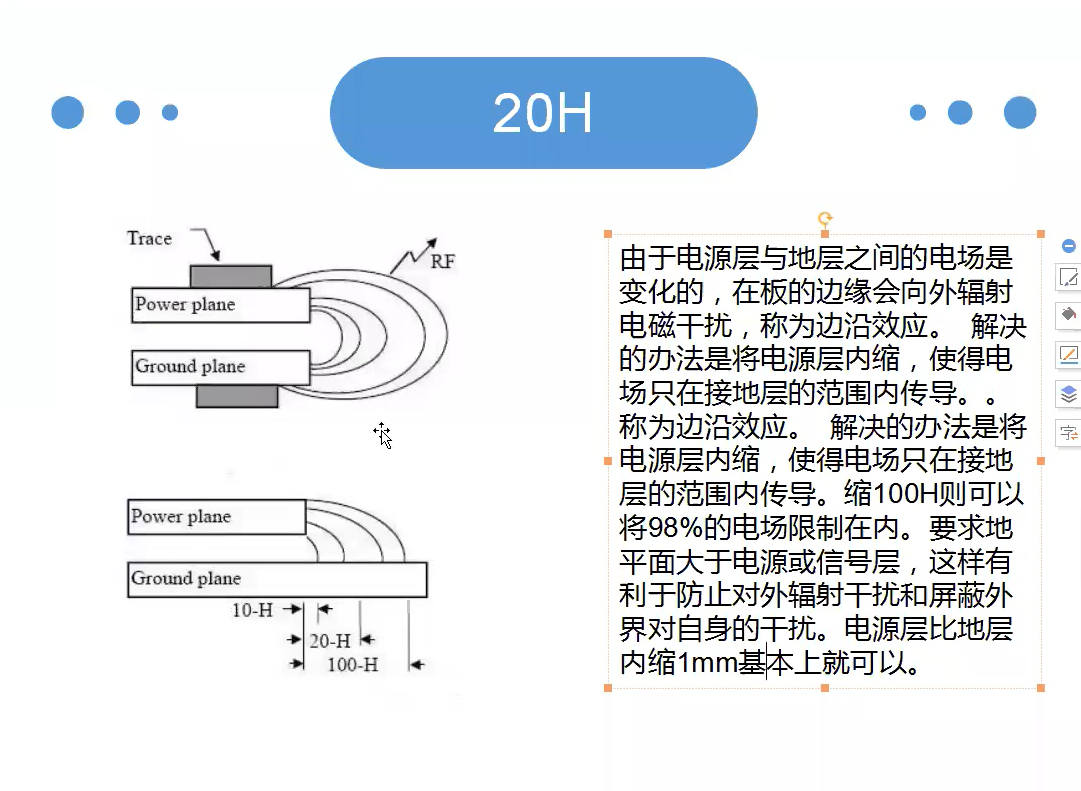

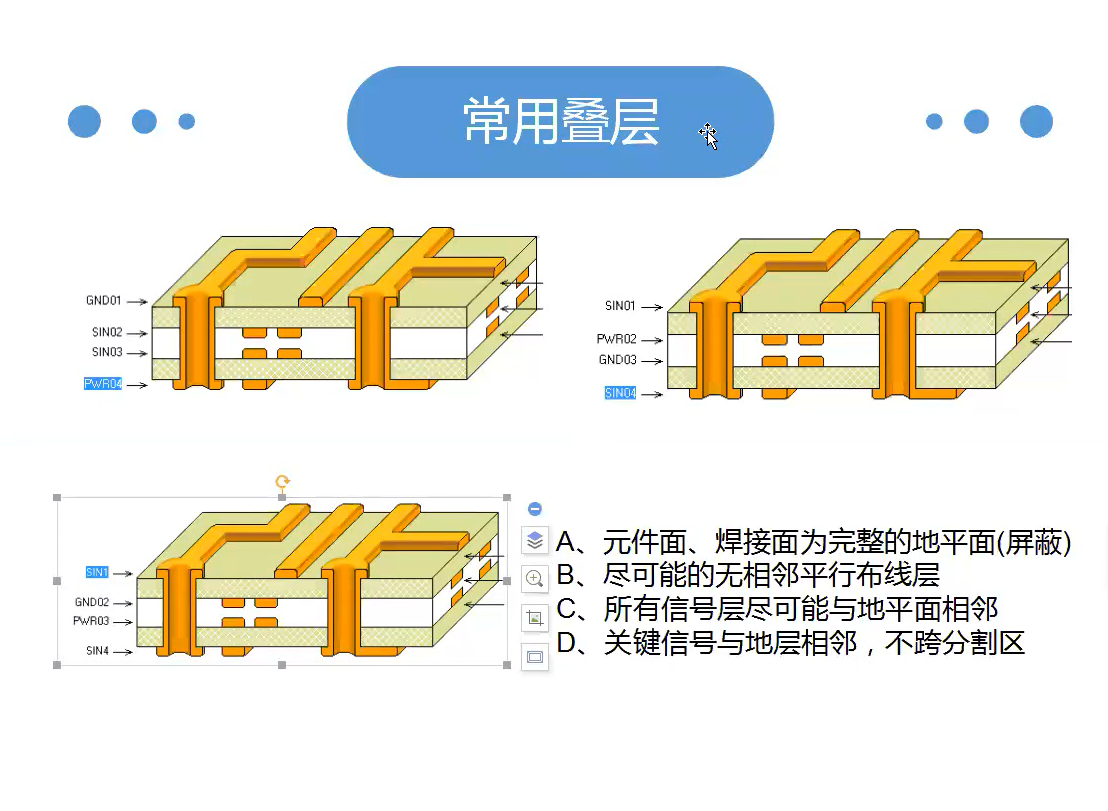

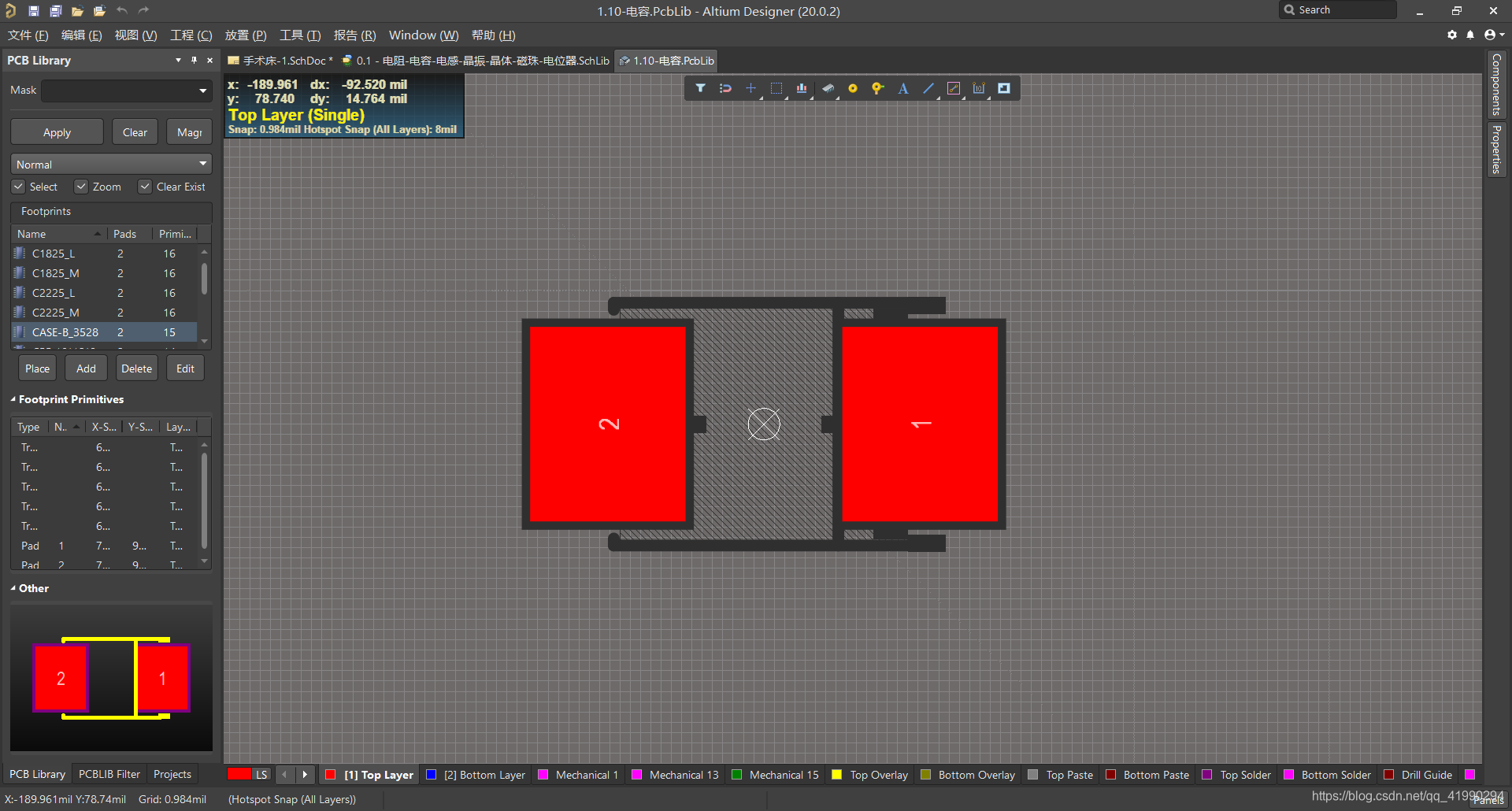

L、N、M表示焊盘伸出的大小的几何形状变化。
L = Least Use Environment (Level C - High Density)，密度等级L：
最小焊盘伸出——适用于焊盘图形具有最小的焊接结构要求的微型器件，可实现最高的元件组装密度。
N = Nominal Use Environment (Level B - Medium density), 密度等级N：
中等焊盘伸出——适用于中等元件密度的产品，提供坚固的焊接结构。
M = Most Use Environment (Level A - Low Density),密度等级M：
最大焊盘伸出——适用于高元件密度应用中，典型的像便携/手持式或暴露在高冲击或震动环境中的产品。焊接结构是最坚固的，并且在需要的情况下很容易进行返修。
三极管的种类很多，分类的方法也不同，一般按半导体导电特性分为NPN型与PNP型两大类；按其在电路中的作用分为放大管和开关管等。各种三极管在电路中的作用如下：

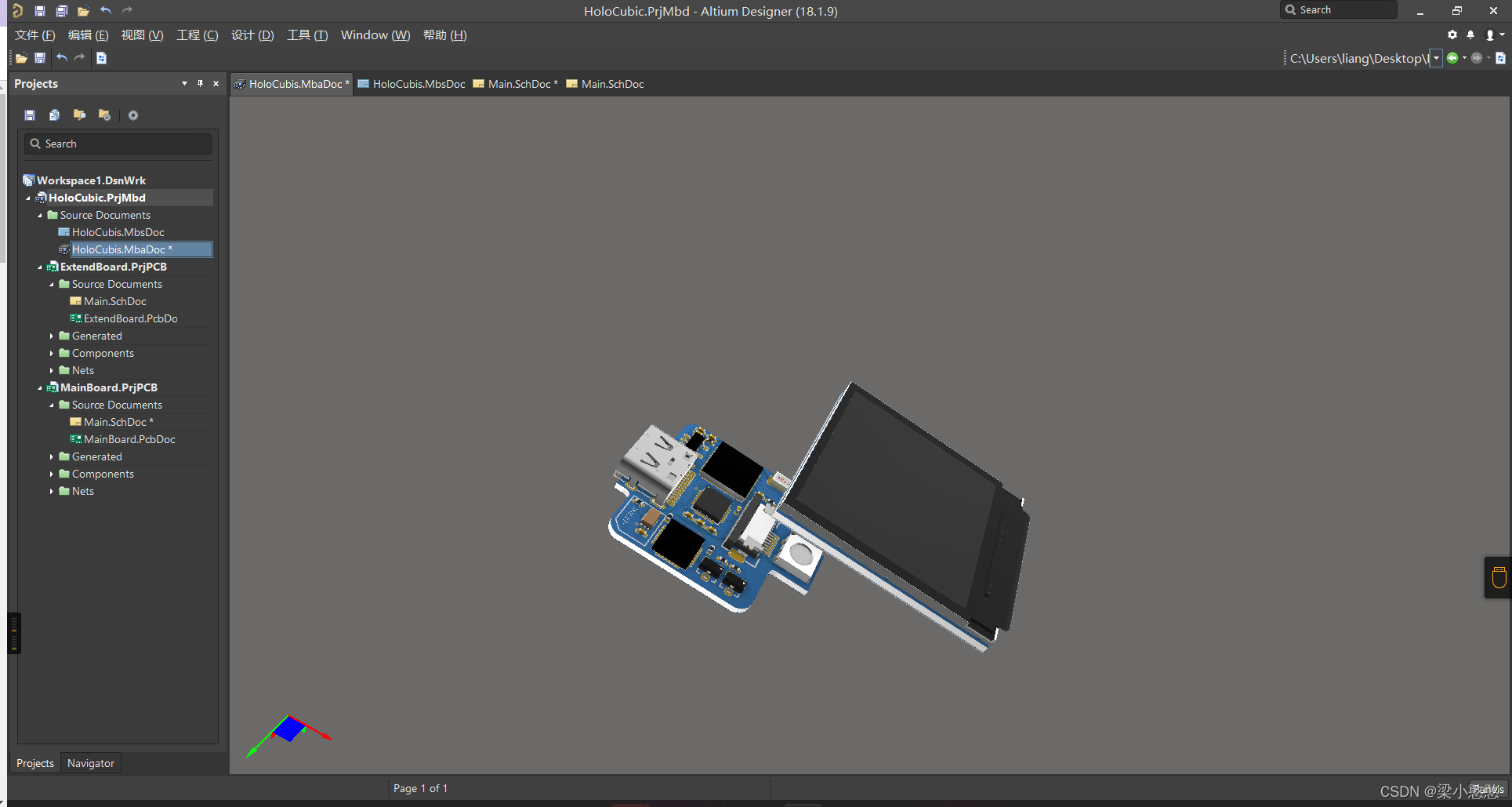

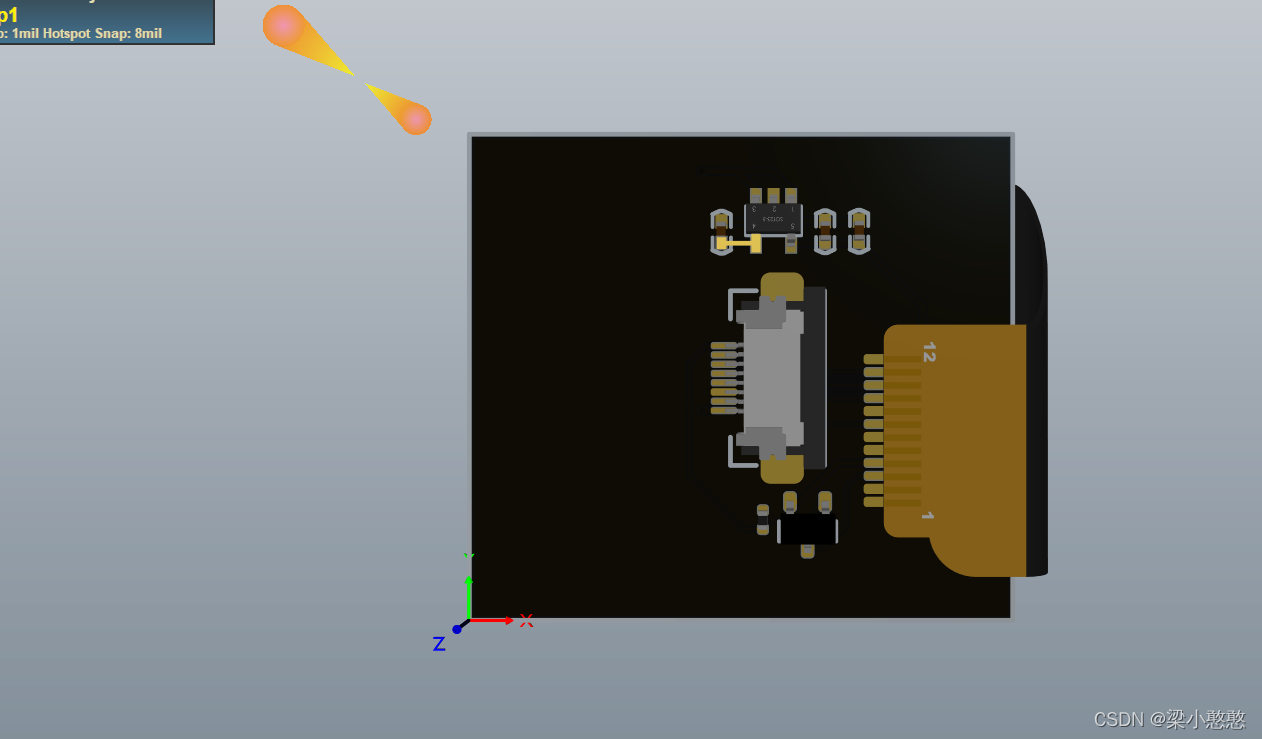

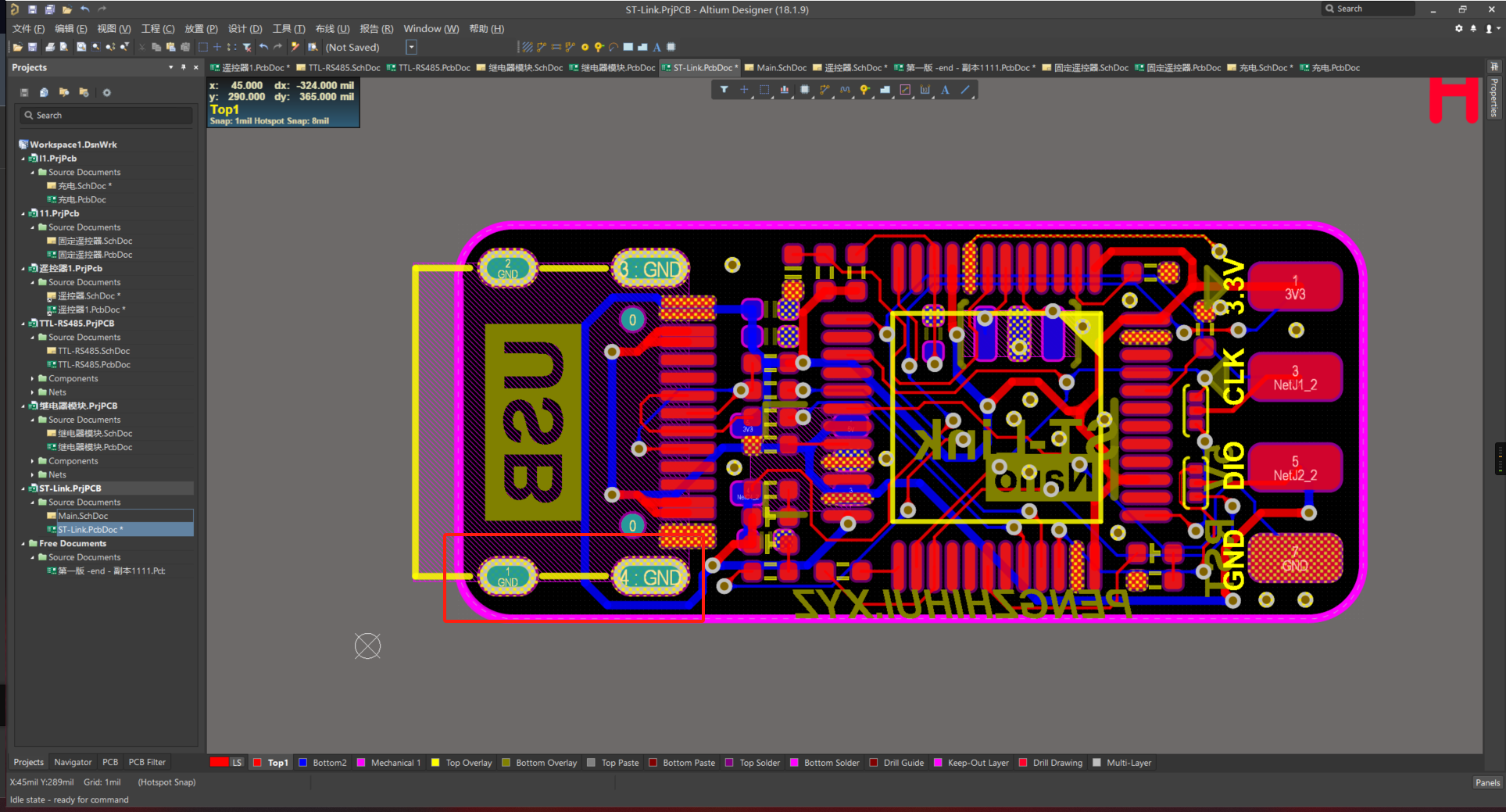

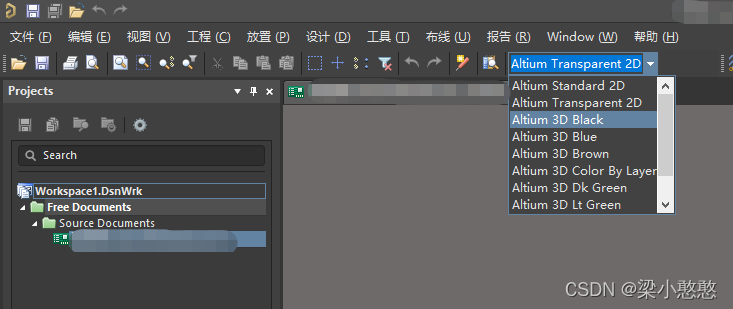

2D与3D的切换： 按英文键盘上面的数字“3”
正反面旋转切换： 快捷键“vb”或者同时按住“ctrl”和“f”
随意旋转： 按住“shift”，鼠标右键进行移动
恢复到原始视角： 按英文键盘上面的“0”

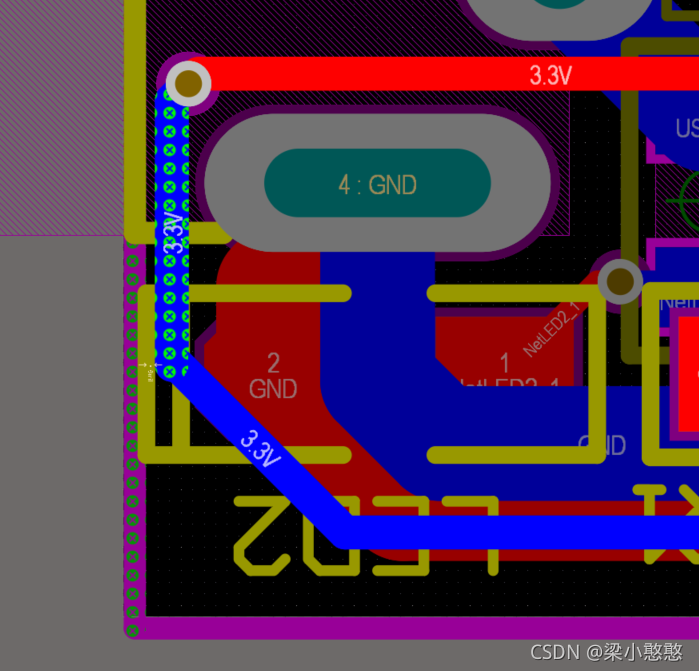

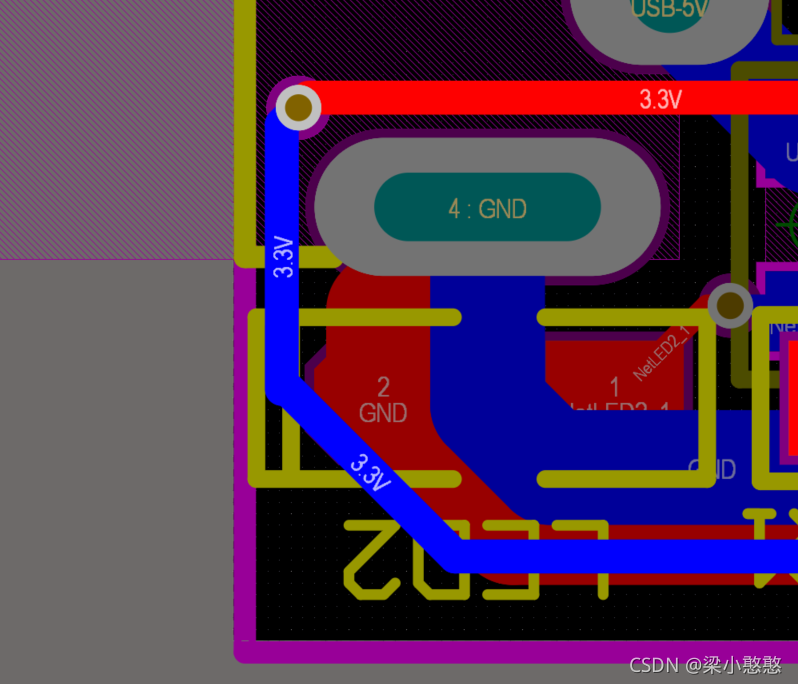

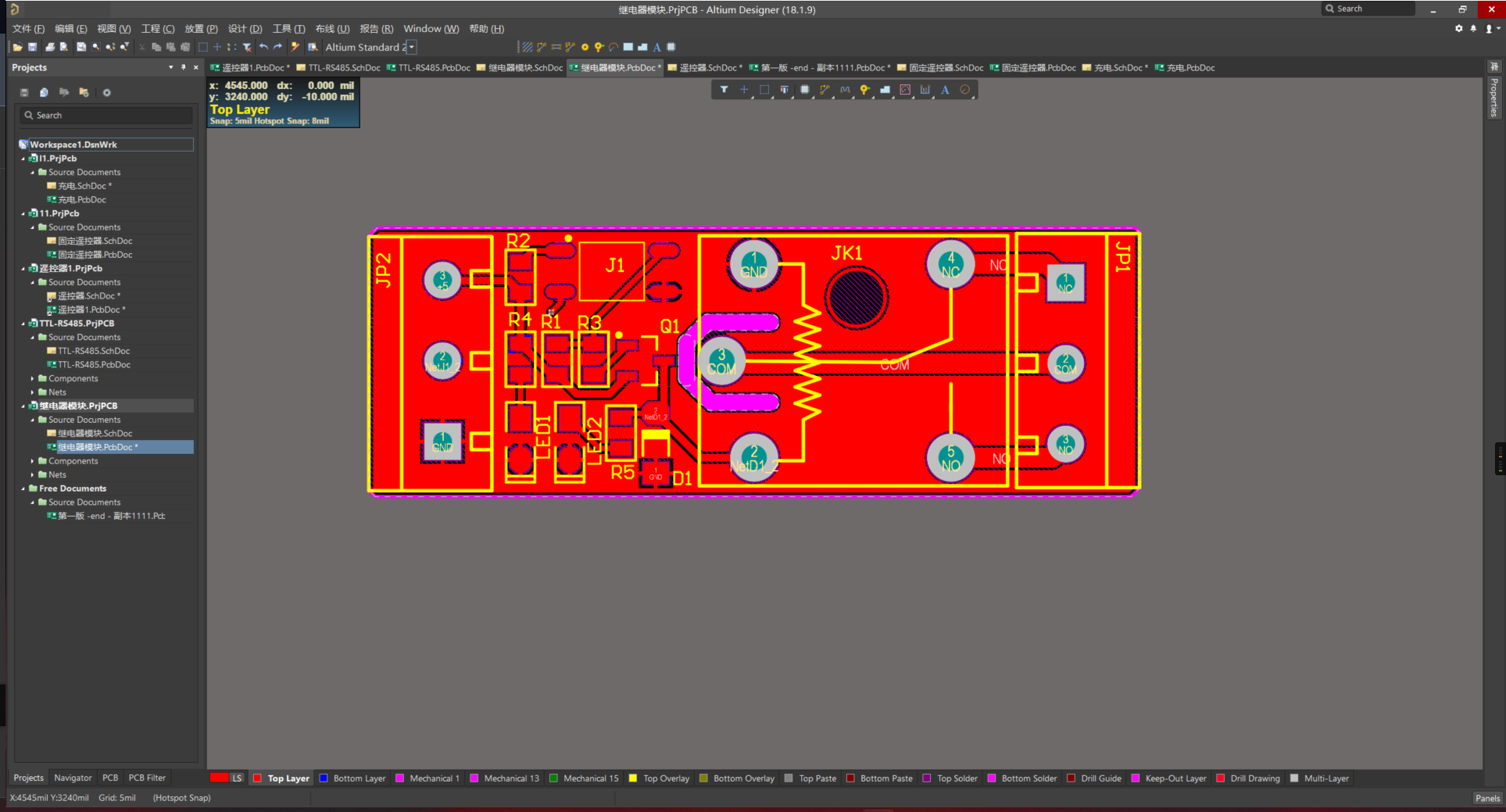

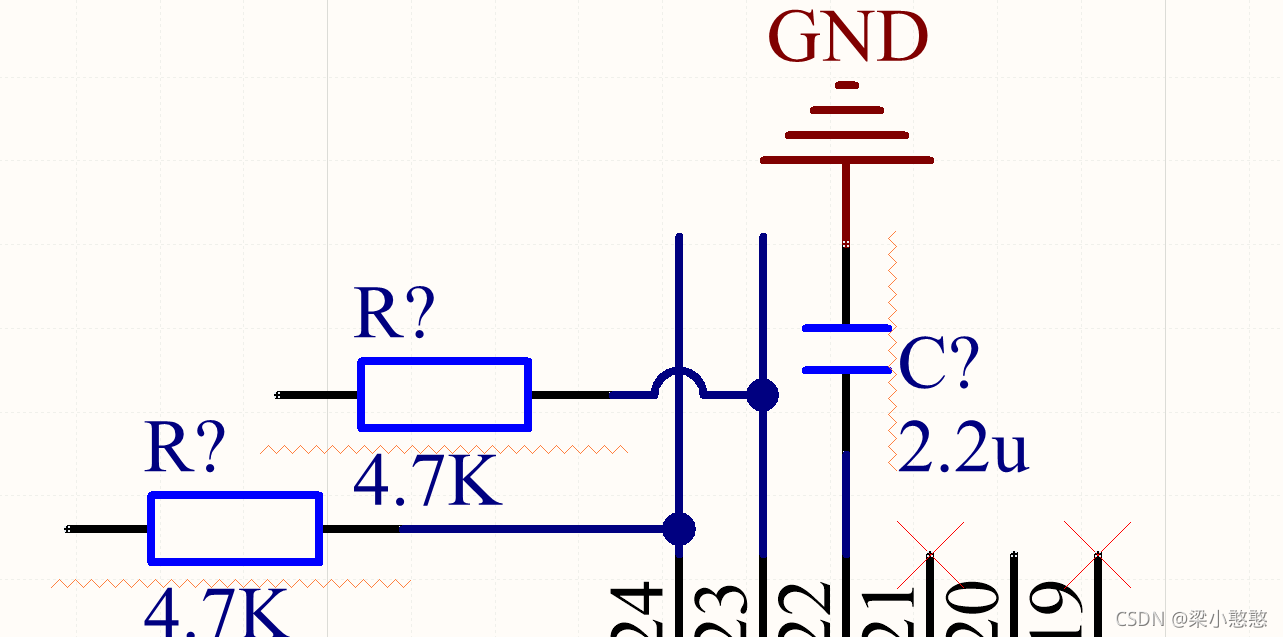

如下面这样：
这是在设置中勾选了net color override：

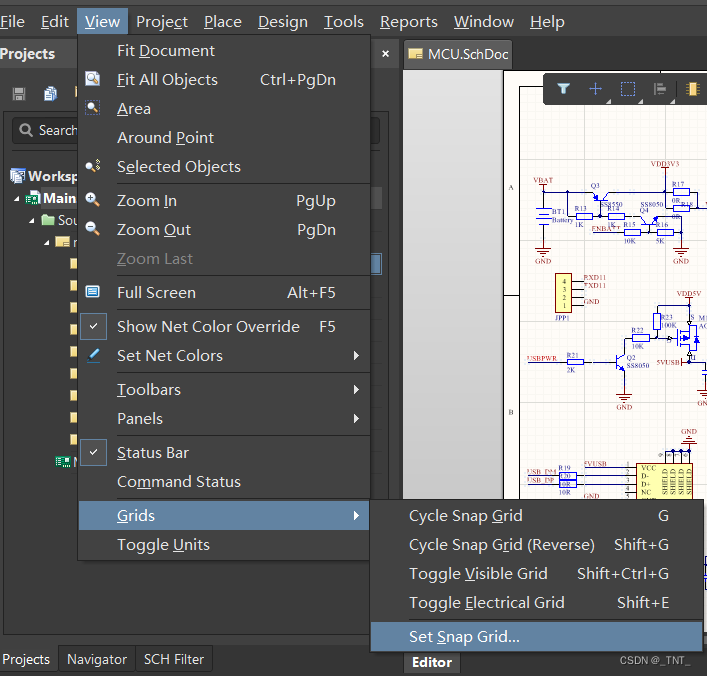

去掉就可以，或者直接按“F5”

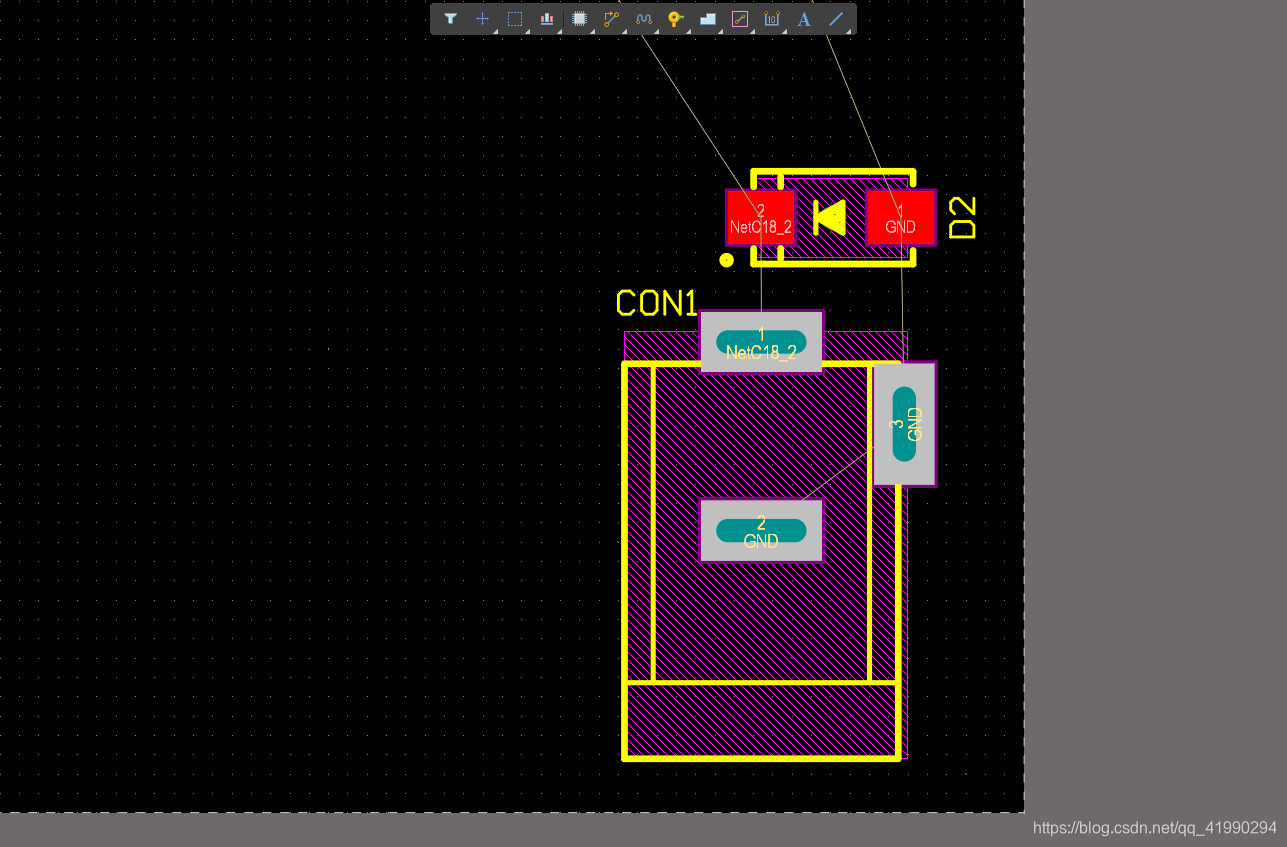

切换到 Top Solder/Button Solder层，然后在相应的top层或者button层用 放置P-线条L，快捷键PL，不能使用电气走线PT，不然就会自动切换到top层或者button层的。
大写的Q

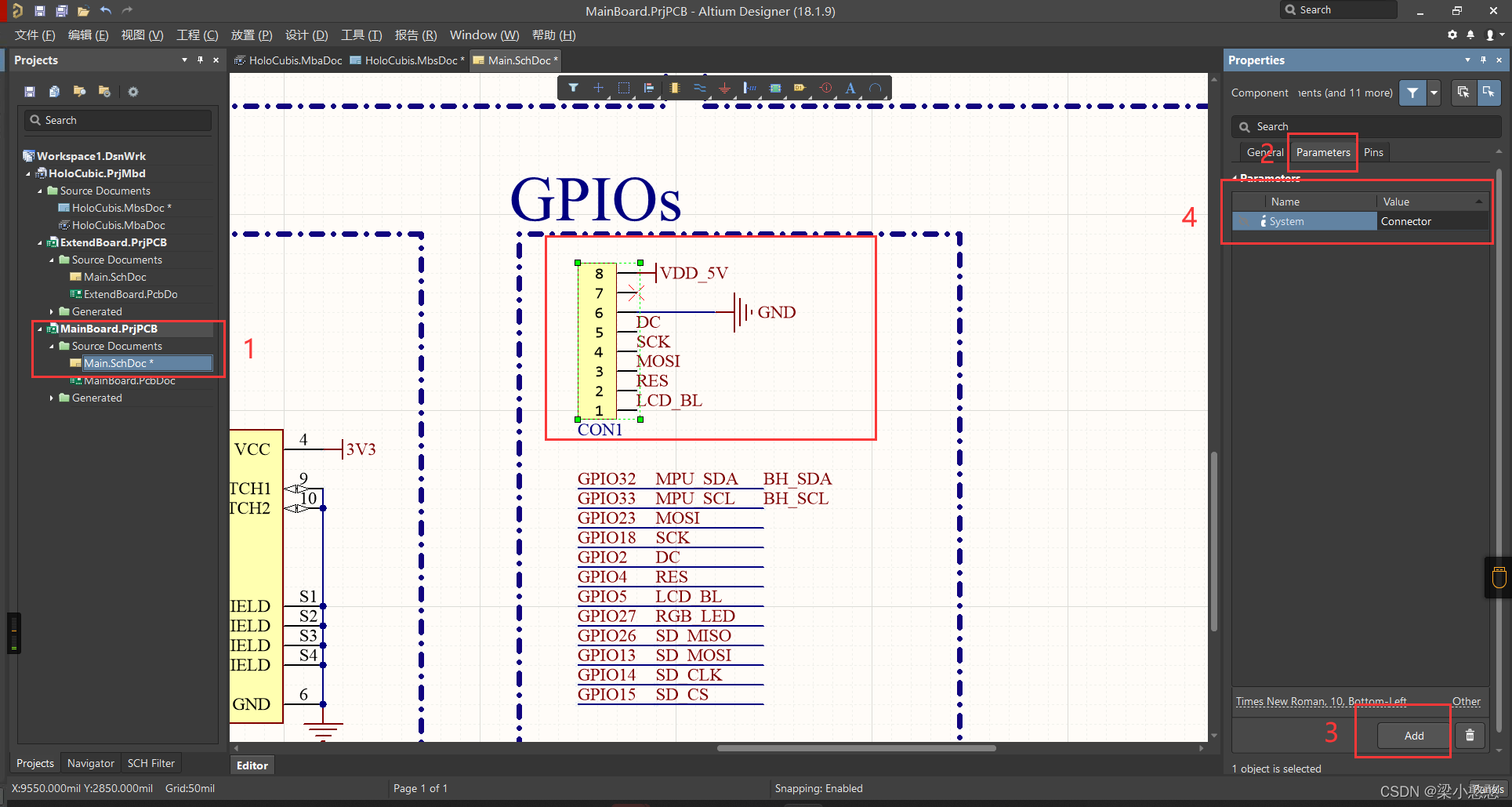

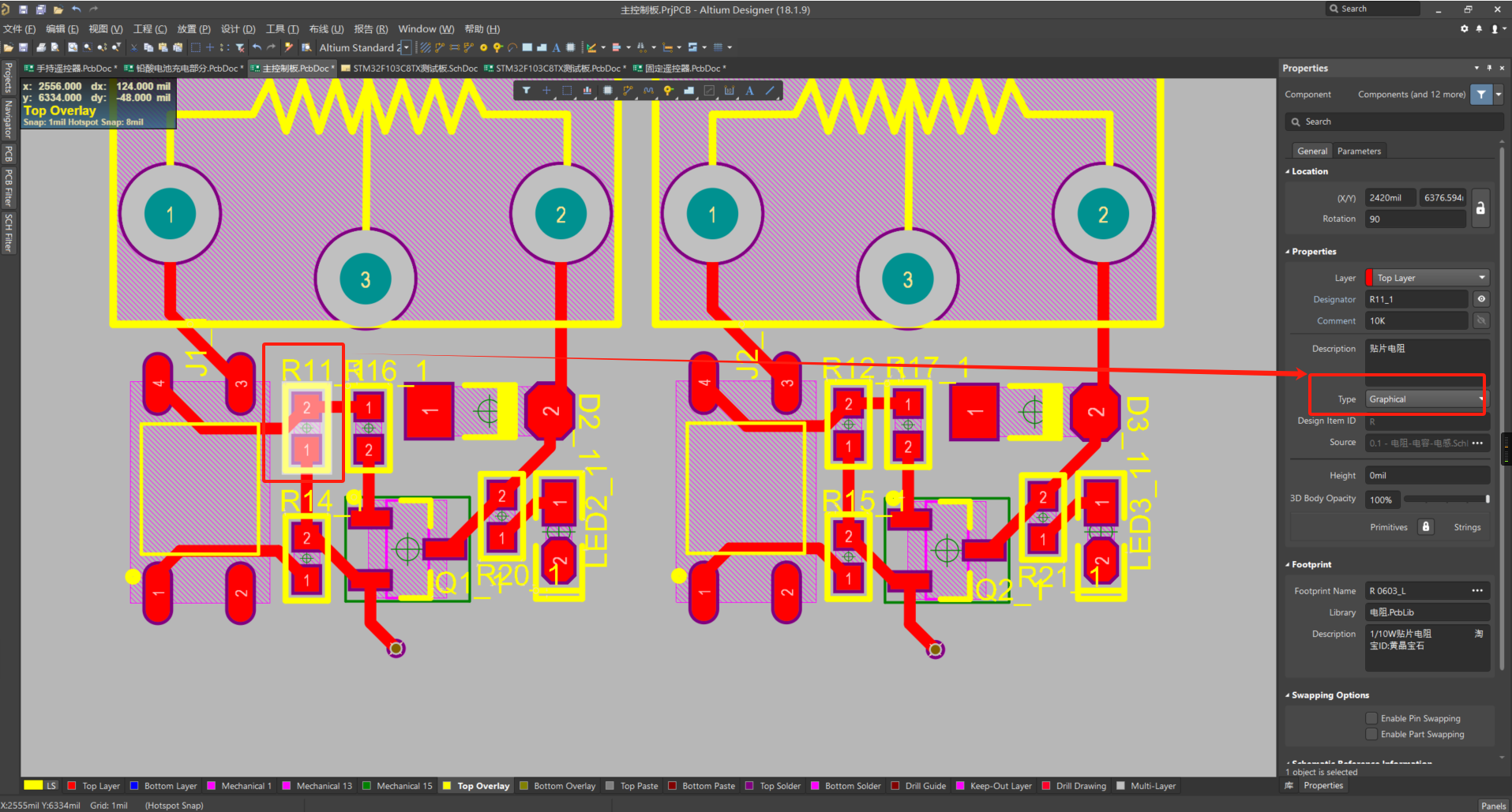

如果想要不消失。则把添加的器件类型改为“Graphical”：

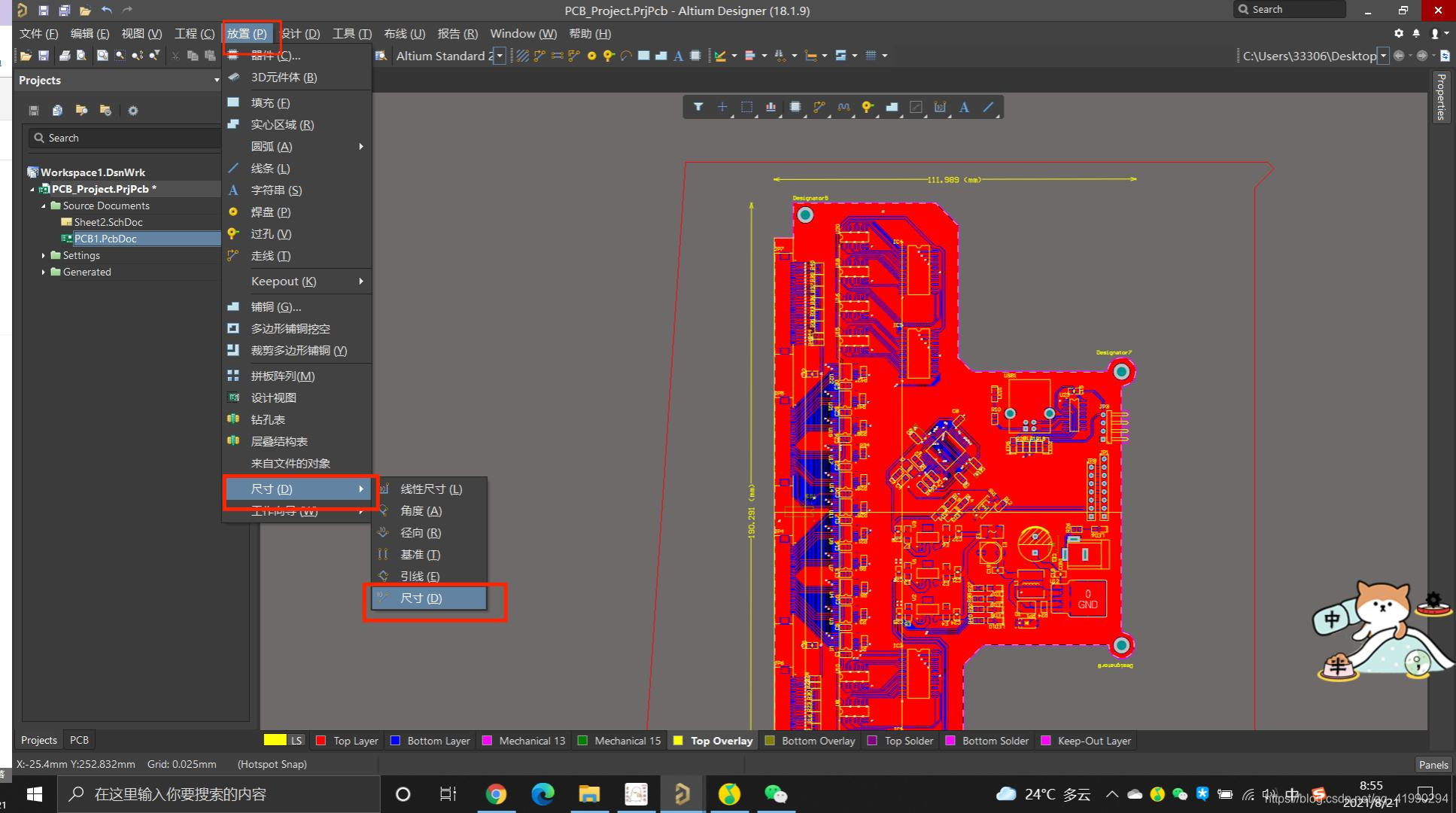

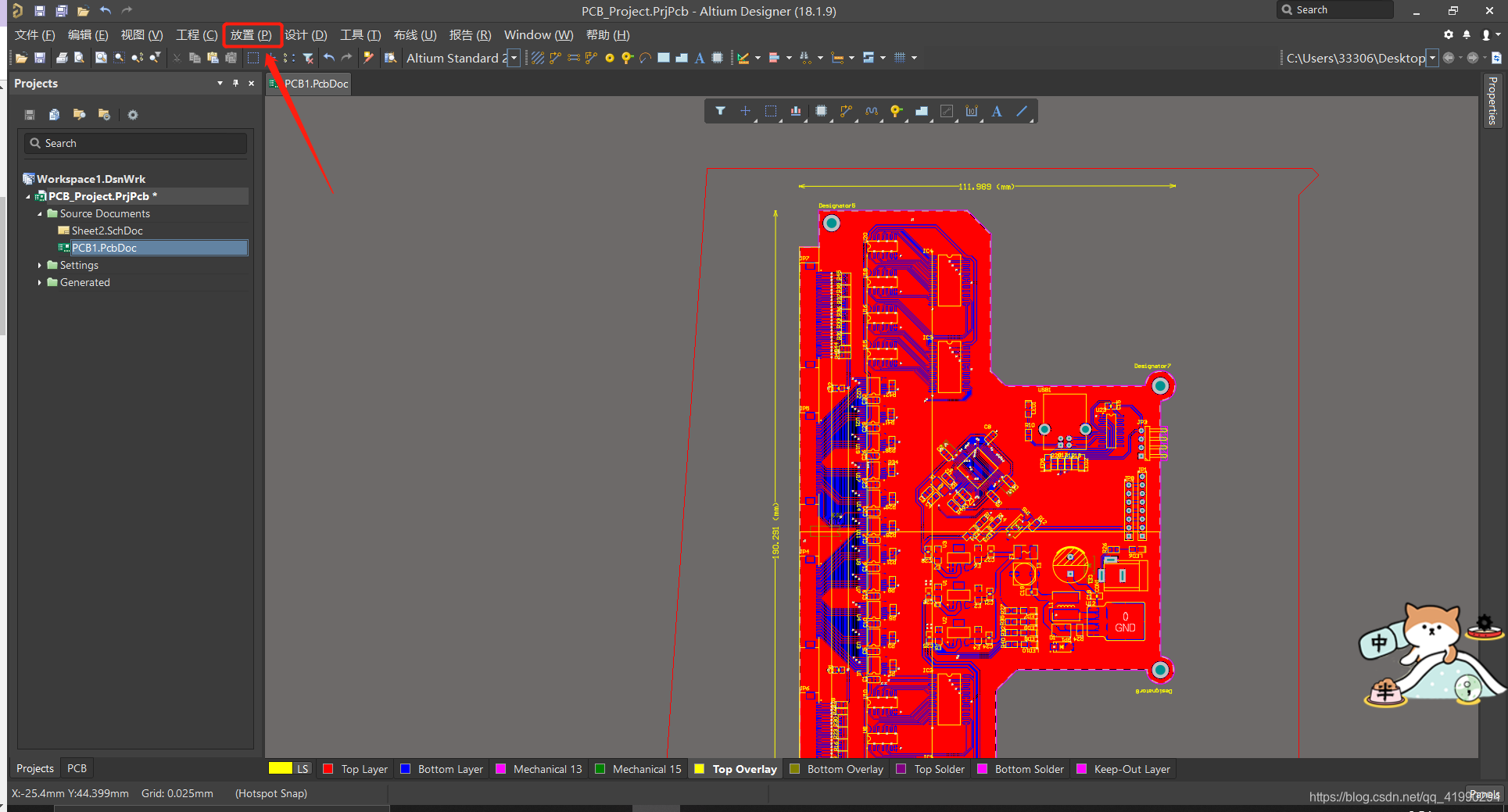

快捷键“T，M”

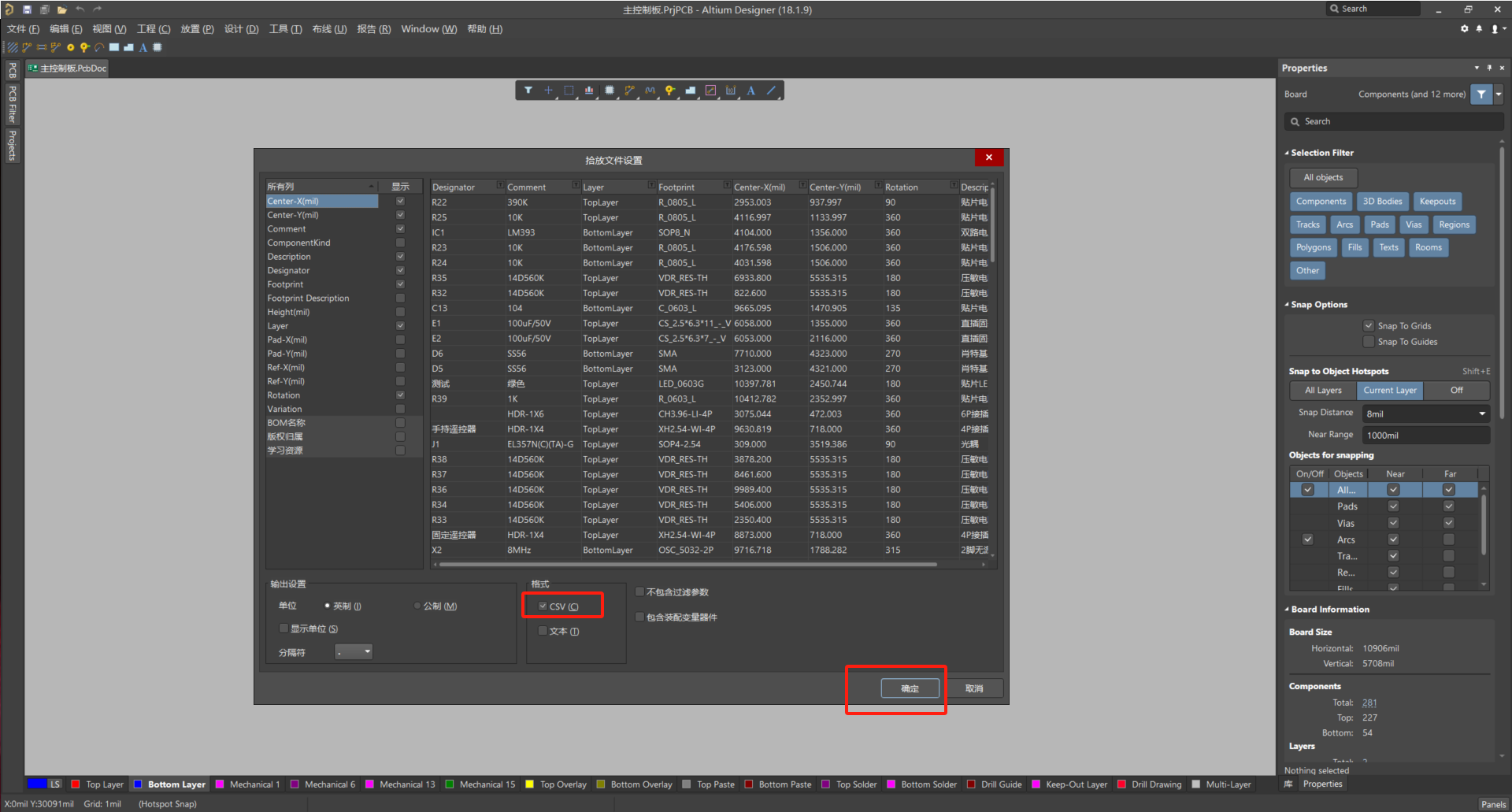

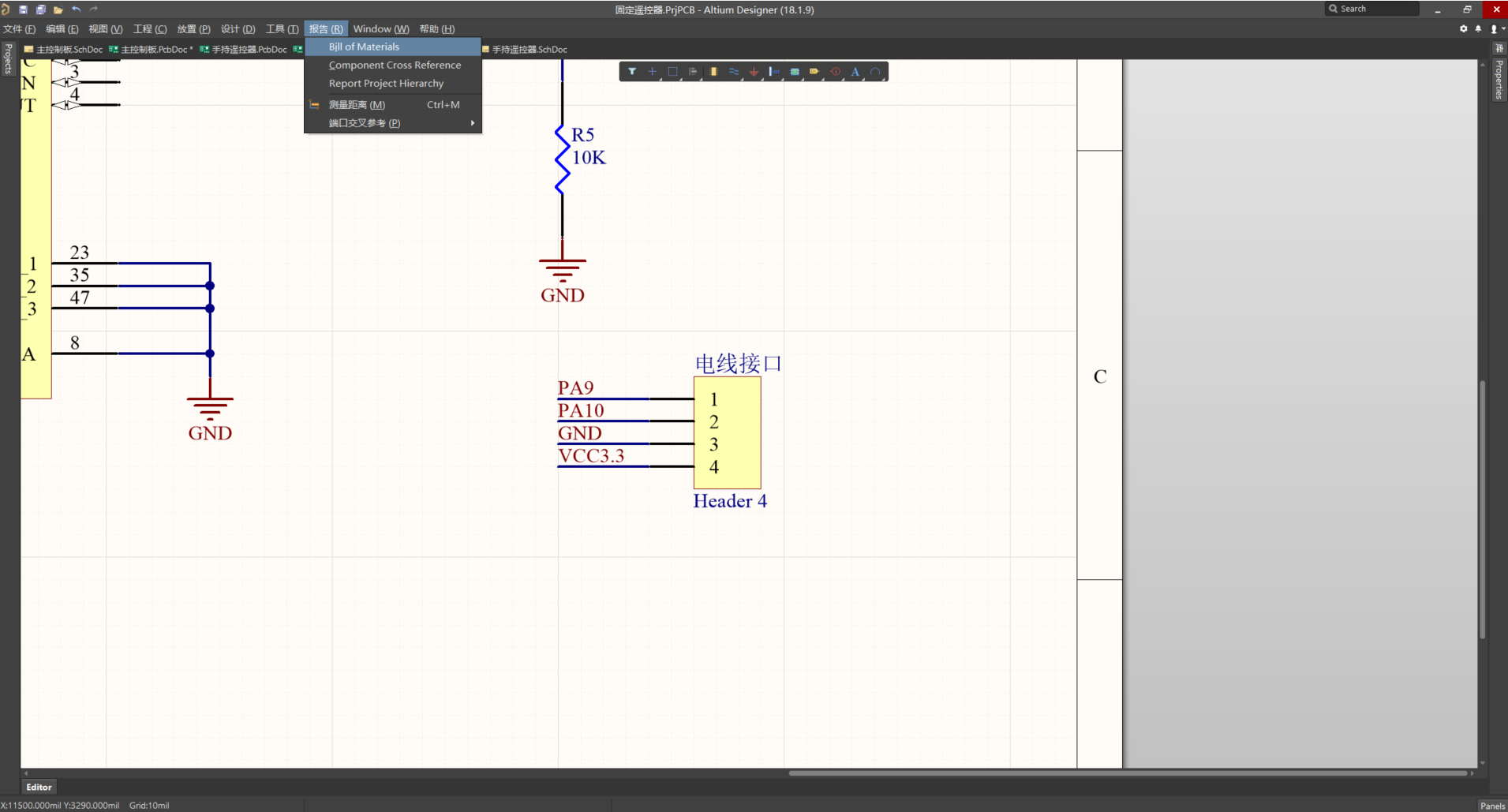

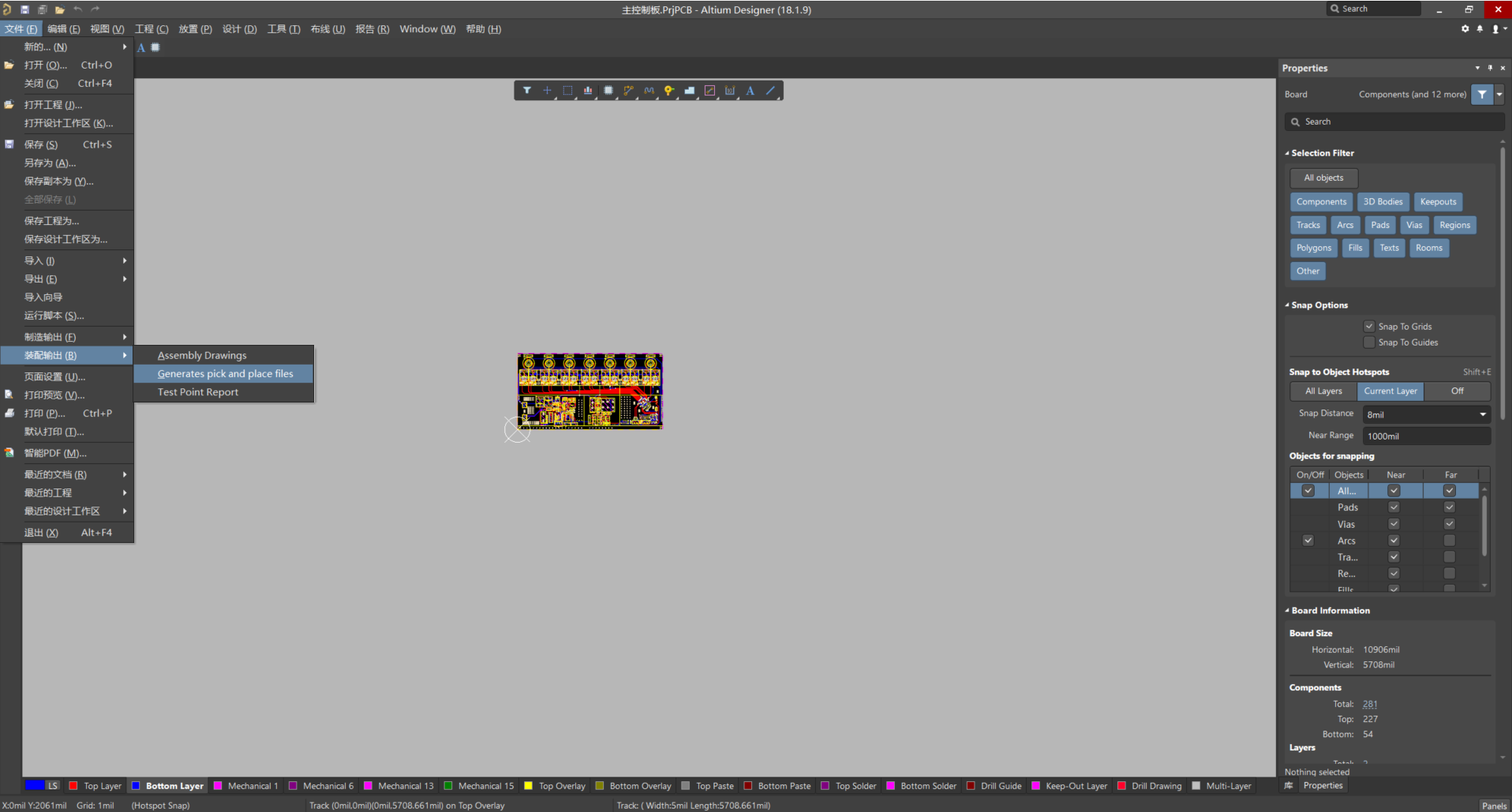

选择菜单栏的【报告】->【Bill of Materials】
