Altium Designer 18快捷键使用技巧

参考视频：av52427131

推荐链接：https://wenku.baidu.com/view/f5eb54722bf90242a8956bec0975f46526d3a714.html

1. 改变端口的方向：选中+空格
2. 变换单位：ctrl+q
3. 移动封装原件：选中+M
4. 测量：ctrl+M
5. 清除测量值：shift+C
6. 3D预览芯片封装：shift+鼠标右键
7. D-S-D，重新定义板块
8. 选中板块，F11，呼出属性面板
9. 在原理图中选中原件后映射到PCB版图上：选中+T+S
10. 高亮显示：点击焊点+ctrl

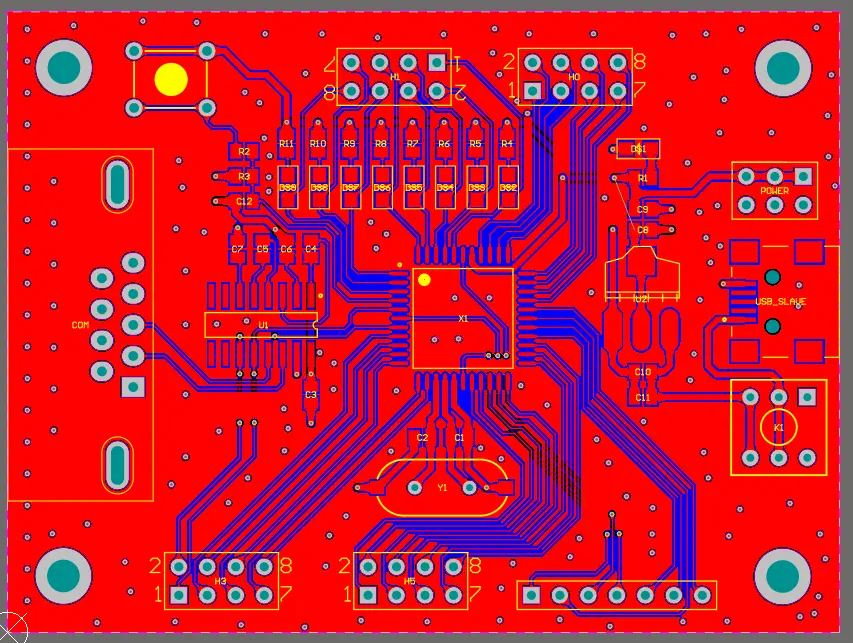

11. 板面敷铜：P+G（Tab修改属性，更改网络名称）
12. 走线：P+T
13. 过孔：P+V
