基于Altium Designer进行单片机多通道电路原理图设计教程

• 实验目的

1.掌握简单 原理图  的绘制操作

2.掌握层次化原理图的设计

3.探索逻辑元件的选择

• 实验原理

采用EDA软件进行电路原理图设计

• 实验仪器

电脑、 Altium   Designer软件、相关元器件

• 实验内容

1. 建立工作环境
2. 加载元件库
3. 绘制方块电路
4. 放置电路端口
5. 完成顶层原理图
6. 绘制子原理图
7. 电路编译

• 数据记录

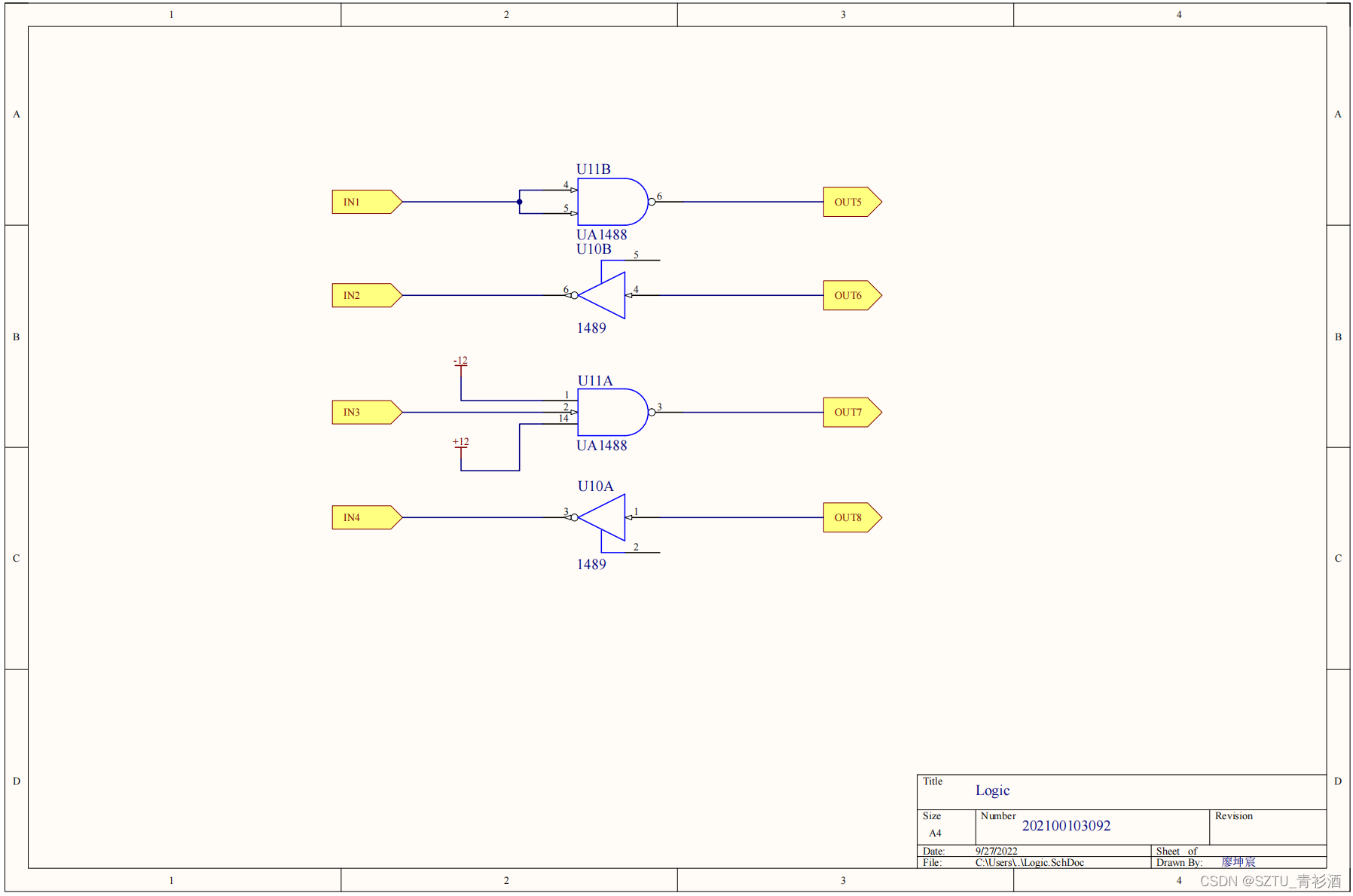

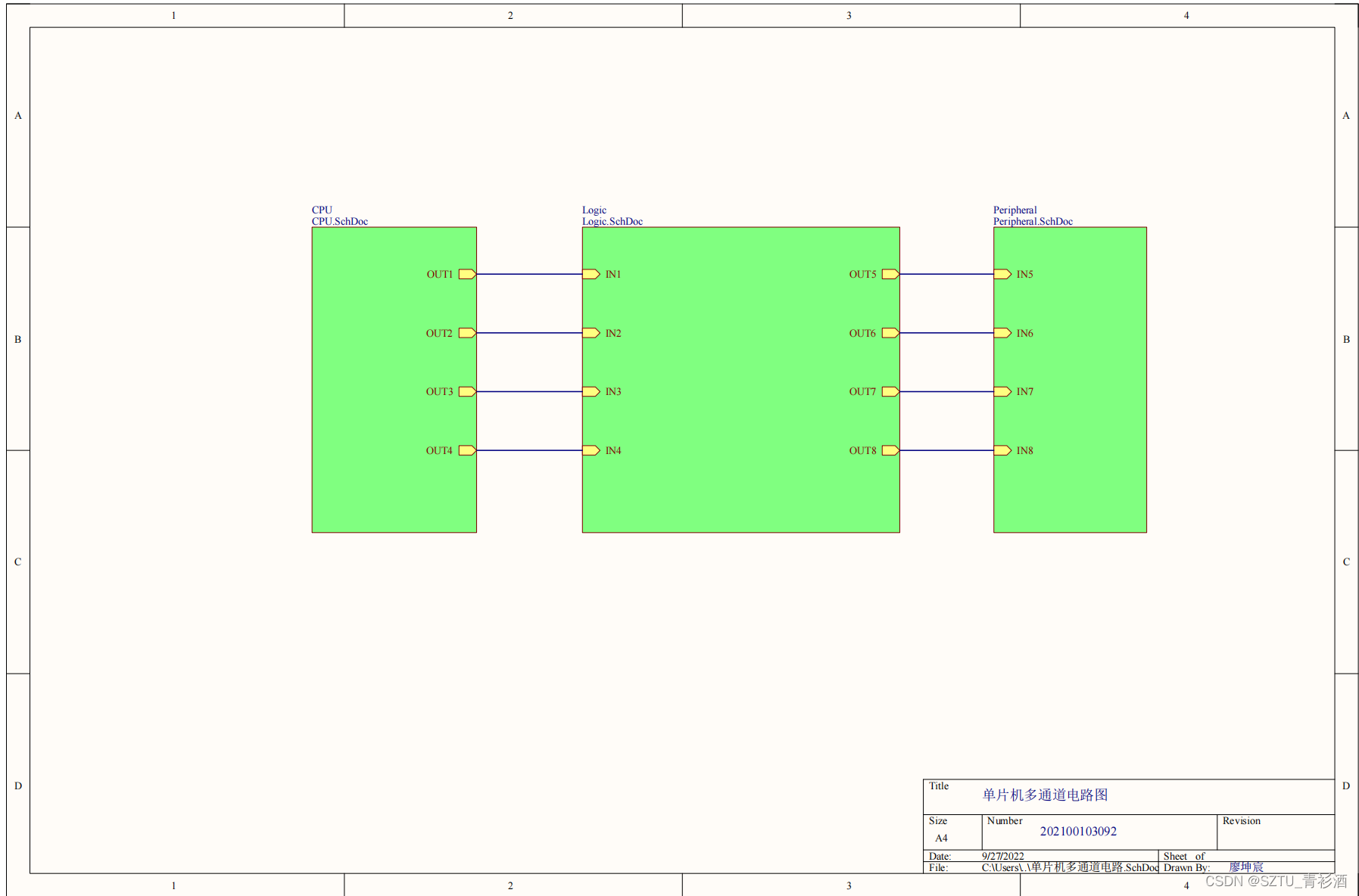

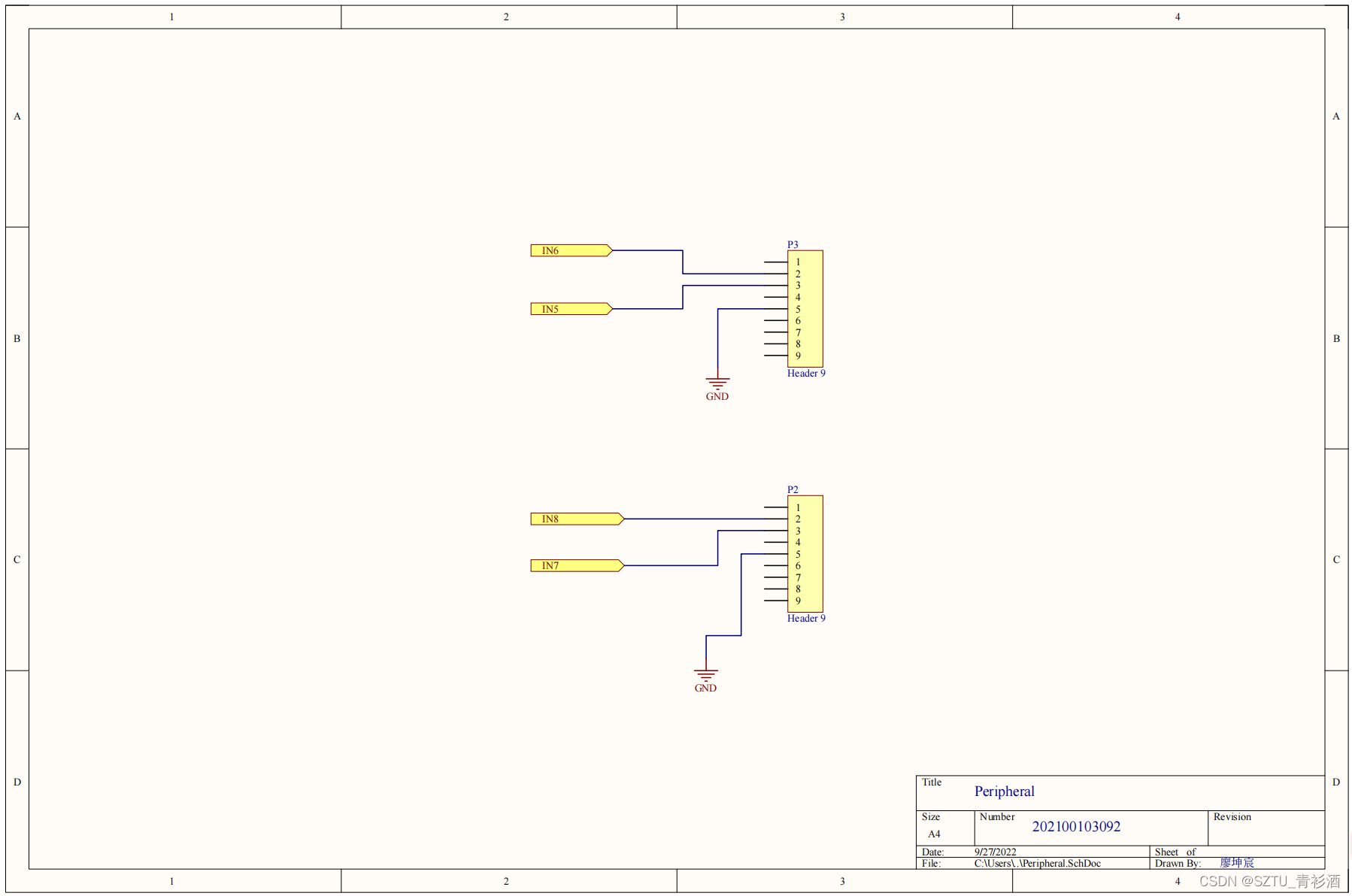

文件结构见下图，原理图pdf见附页。

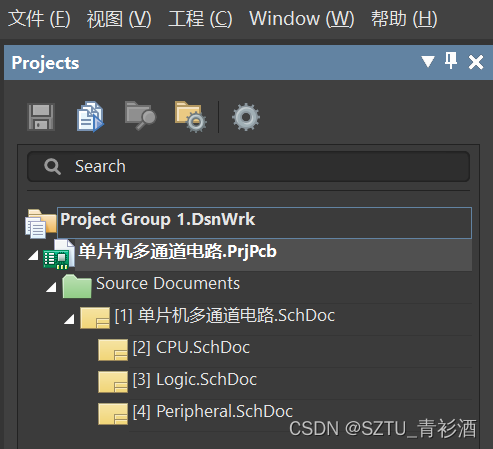

图表 1 单片机  多通道电路文件结构

• 数据处理

1. 收集电路中所用的器件基本信息，如非门、与非门

本实验电路所用器件基本信息无法查询（可能是版本问题）。

详细pdf文件见附页。

• 思考题

1. 选择你喜欢的非门、与非门器件并将其封装下载保留好。

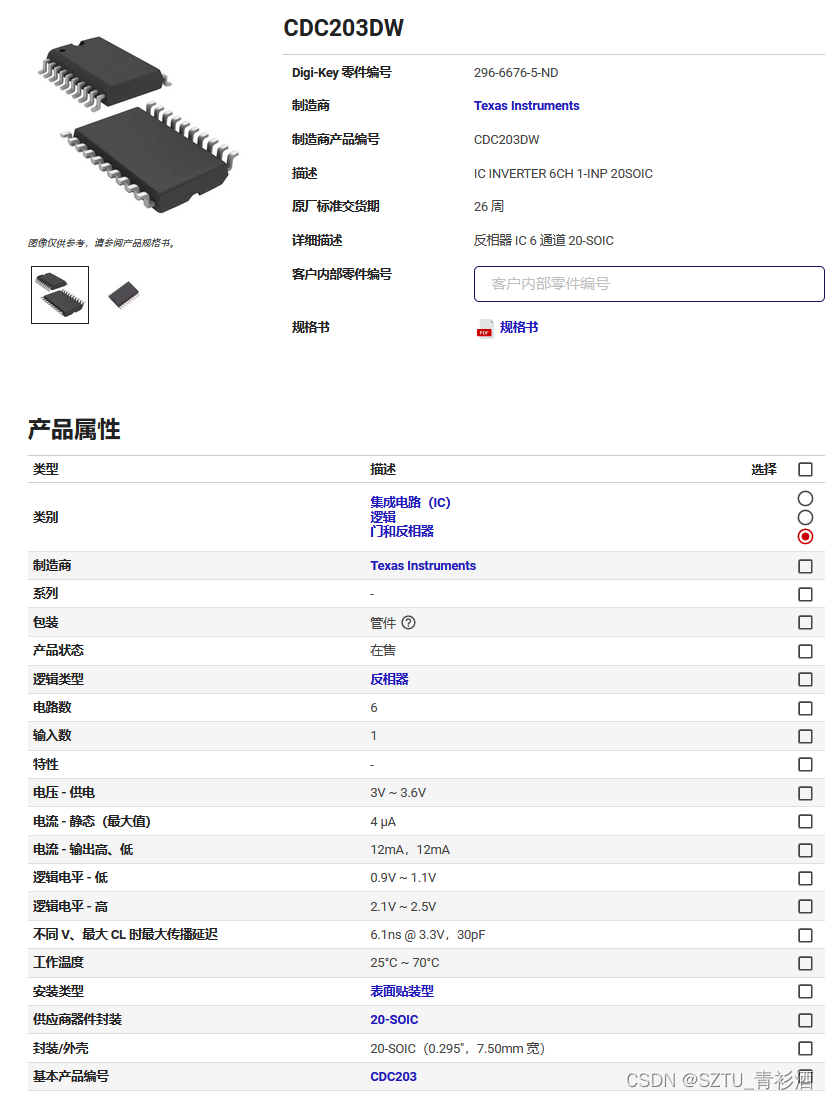

非门：

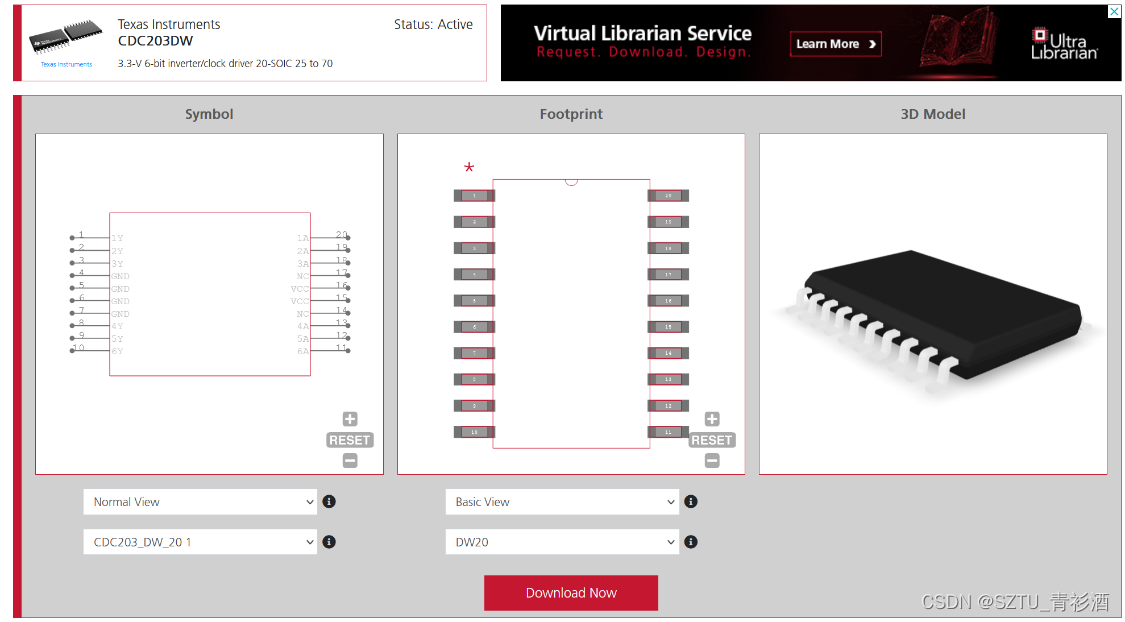

以上为非门产品属性及EDA 模型  ，电子元件见电子附件。

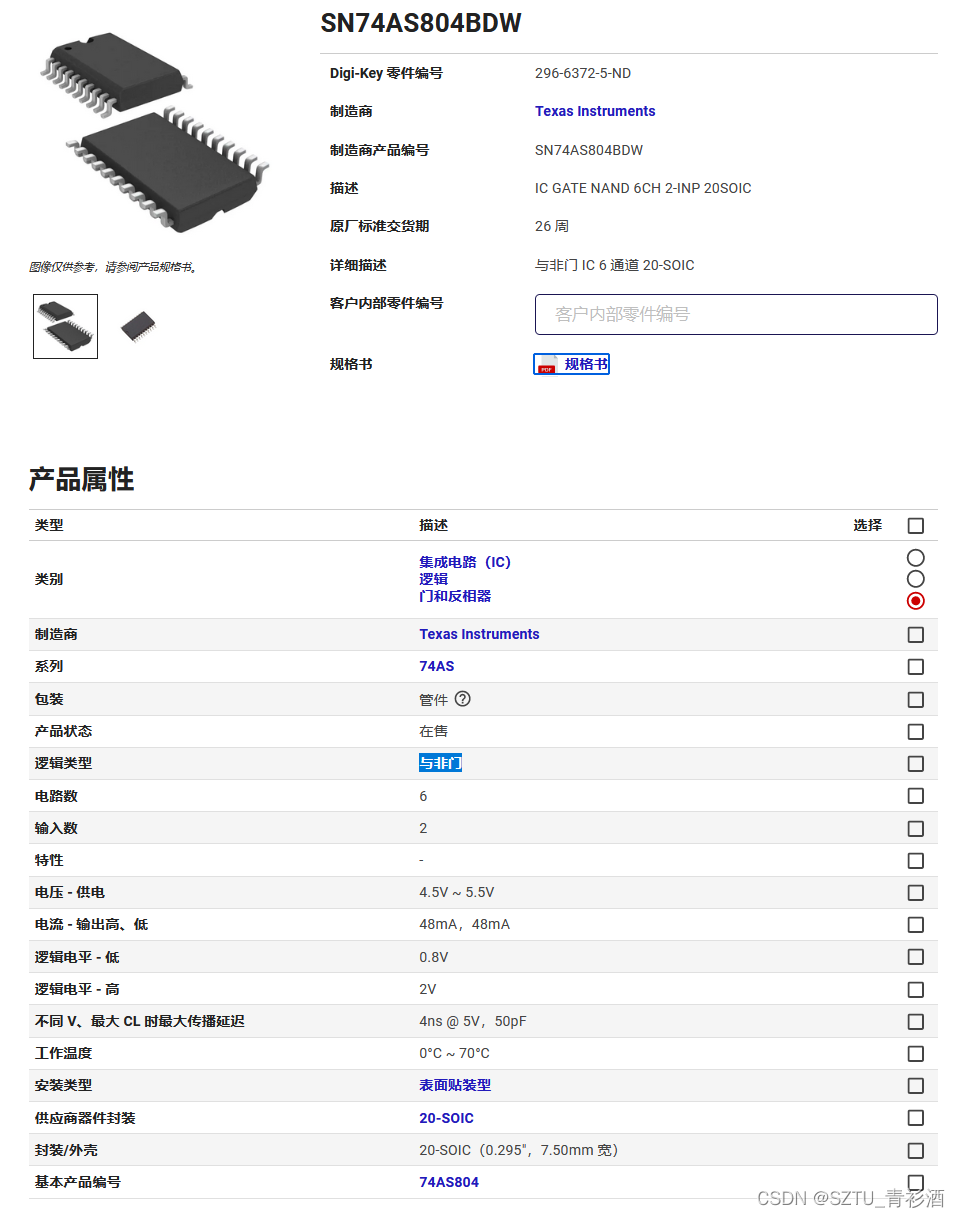

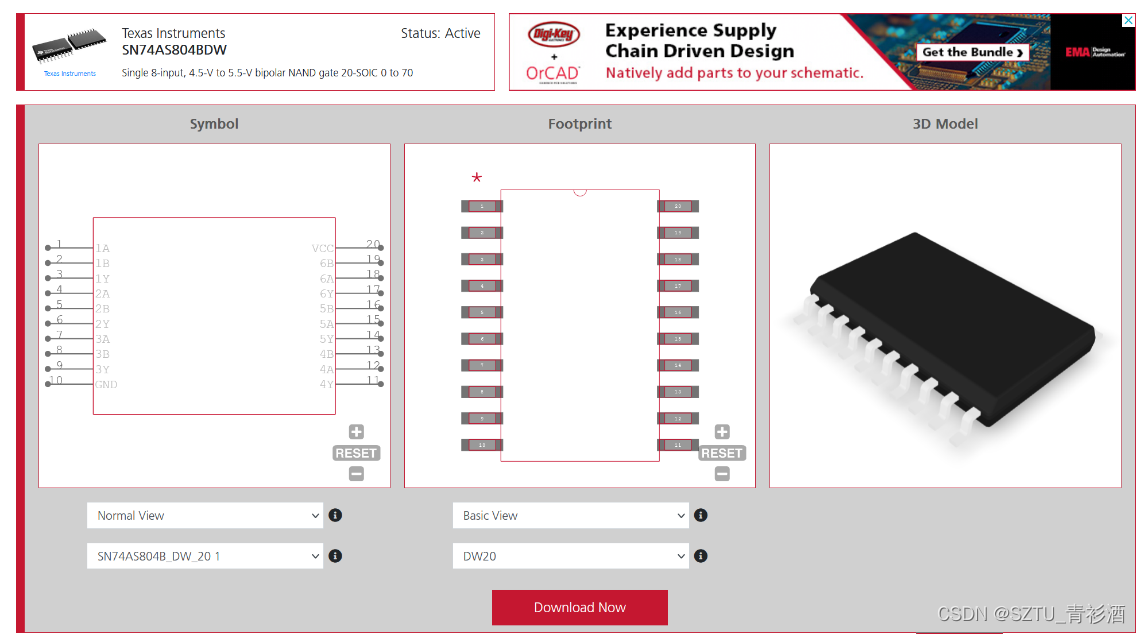

与非门：

以上为非门产品属性及EDA模型，电子元件见电子附件。

1. 通过阅读其产品手册，分析该器件，在何种情况下会失效或损坏。

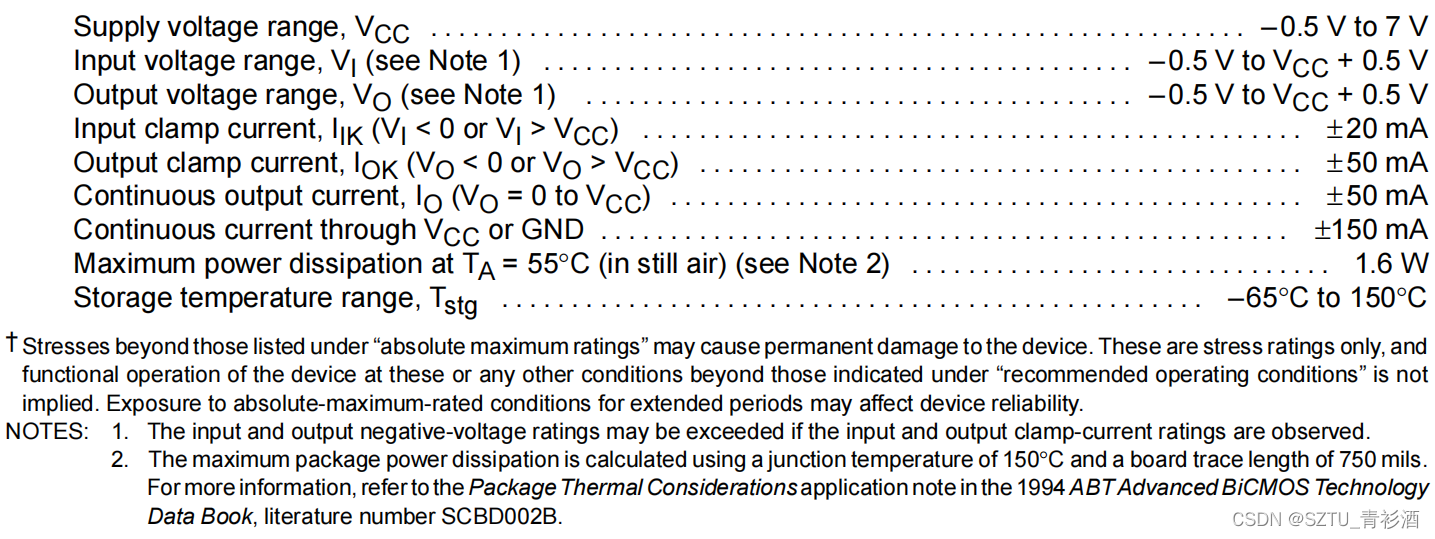

非门：

非门的Vcc应该在-0.5V到7V之间，不在该范围内容易损坏。

非门的工作温度应该在-65℃到150℃之间，不在该范围容易损坏。

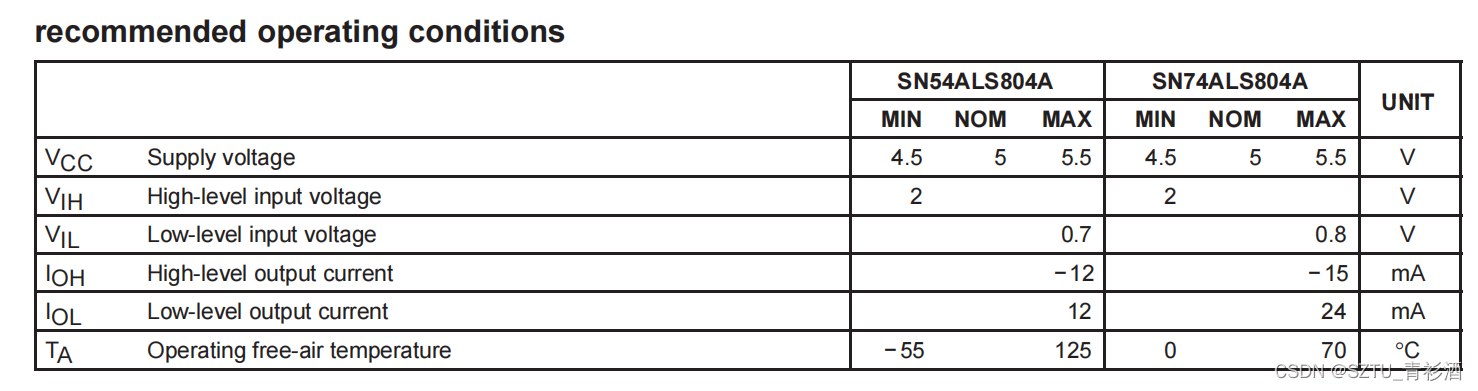

与非门：

与非门的Vcc应该在4.5V到5.5V之间，不在该范围容易损坏。

与非门的工作温度应该在-55℃到125℃之间，不在该范围容易损坏。
