【Altium Designer】学习笔记与实战经验分享

     Altium Designer是一种电子设计 自动化  （EDA）软件，用于设计和开发各种电子设备和电路板。它提供各种设计和开发工具，包括原理图编辑器、PCB设计工具、仿真工具、布局工具等，可以帮助工程师快速创建高质量的电子设计。Altium Designer通常用于生产电子产品、工业控制和自动化系统、通信设备、汽车电子系统等领域。

学习视频来源：【入门PCB设计（全30集带目录） 杜洋工作室 AD09 Altium Designer 09 电路板设计 AD经典稳定版】https://www.bilibili.com/video/BV1w7411s7De?vd_source=9fc60e52ab5a617faf06f3536939ede5

一、建立AD工程

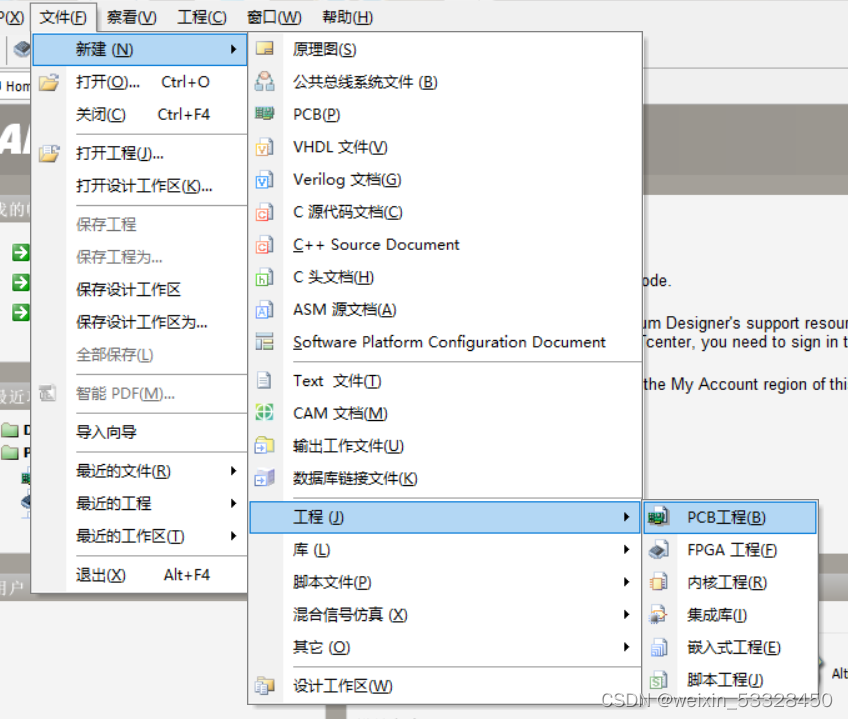

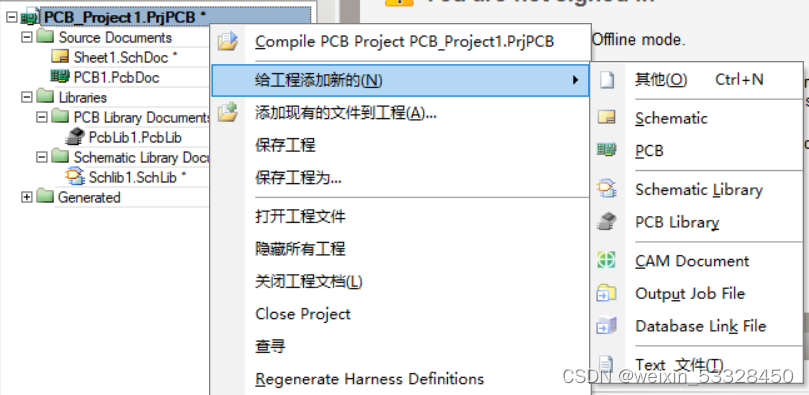

       打开AD软件后新建一个Projects工程文件，并可以选择在此工程 文件夹  下添加不同的文件

• Schematic：原理图
• PCB
• Schematic Library：原理图图库（可用于自主创建原理图部件）
• PCB Library：PCB库（可用于自主创建PCB部件）

//建立工程后保存各个文件，养成良好习惯

二、在原理图上增加元器件及DIY元件库的方法

2.1 如何在AD中打开库

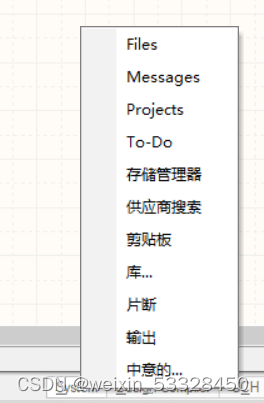

方法一：选择软件最下一栏的System，点击库即可

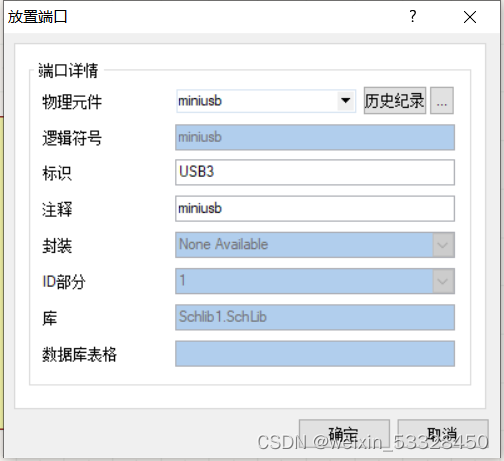

方法二：在原理图绘制页面双击"P"键，可调出放置端口功能

选择"..."即可进入库页面

2.2 使用库页面

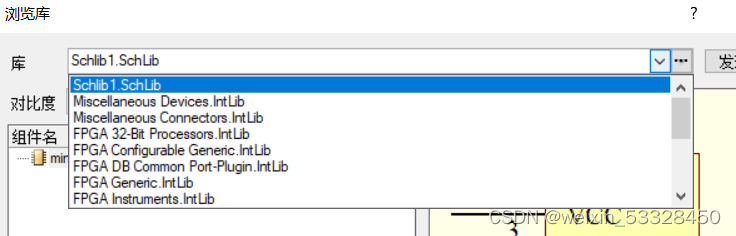

可以选择不同的库完成设计

• Schlib 1.SchLib：自主设计的原理图图库
• Miscellaneous Devices.IntLib：杂项设备库
• Miscellaneous Connectors.IntLib：杂项接插件库

2.3 DIY元件库

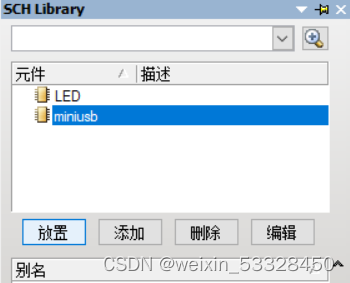

进入原理图图库（SCH Library）查看属性

方法：在原理图图库中点击右下角SCH栏中的SCH Library

在此处可进行元件库的放置、添加、删除和编辑

在查看元件属性中有几点需要注意

1.Library Link——Symbol Reference  中的名称为元件名（并不会随着元件放置而自增)

2. 属性——Default Designer中的名称为设备具体名（会随着元件放置而自增)

2.4 绘制元件

2.4.1 绘制排针

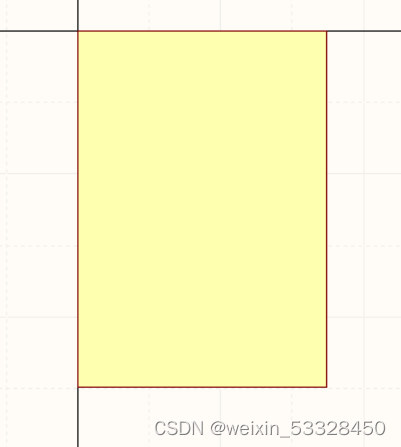

• 放置一个矩形使其一个角位于经纬线中心

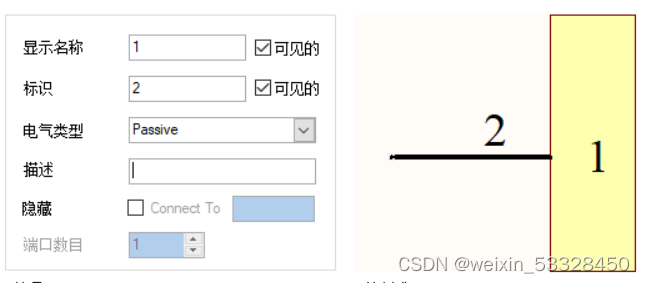

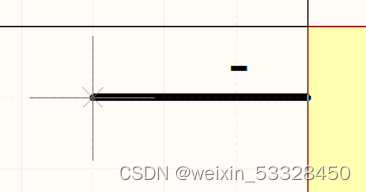

• 放置引脚（鼠标所在的引脚X一段必须朝外）

（在未放置时可通过tab键进行属性调整）

• 显示名称为排针对应的功能
• 标识为排针序号

（在未放置前按空格键可90度旋转调整）

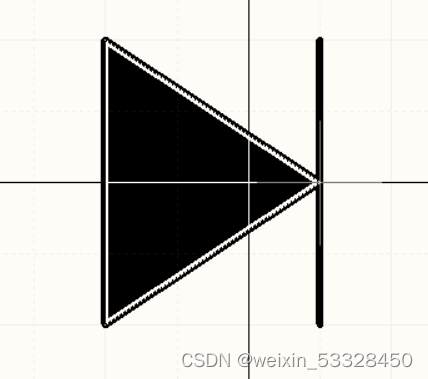

2.4.2 绘制LED

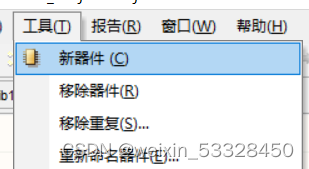

• 在工具中选择新器件（不覆盖元件库的绘制，在库中再画一个别的）

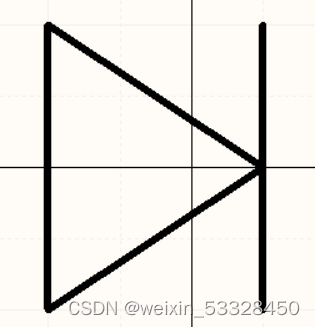

• 放置线条以绘制LED形状

• 放置多边形以填充空白部分

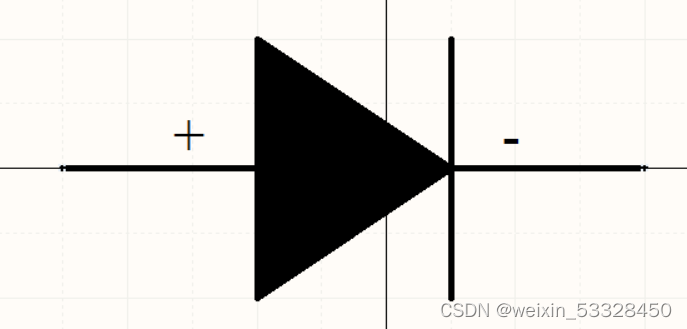

• 放置引脚并添加正负极标识

2.5在原理图中使用DIY元件库

方法一：直接点击放置

方法二： DIY元件完成后保存当前原理图图库，即可在原理图绘制中引用所制作库中的元件

三、将原理图转成PCB图并修改元器件封装

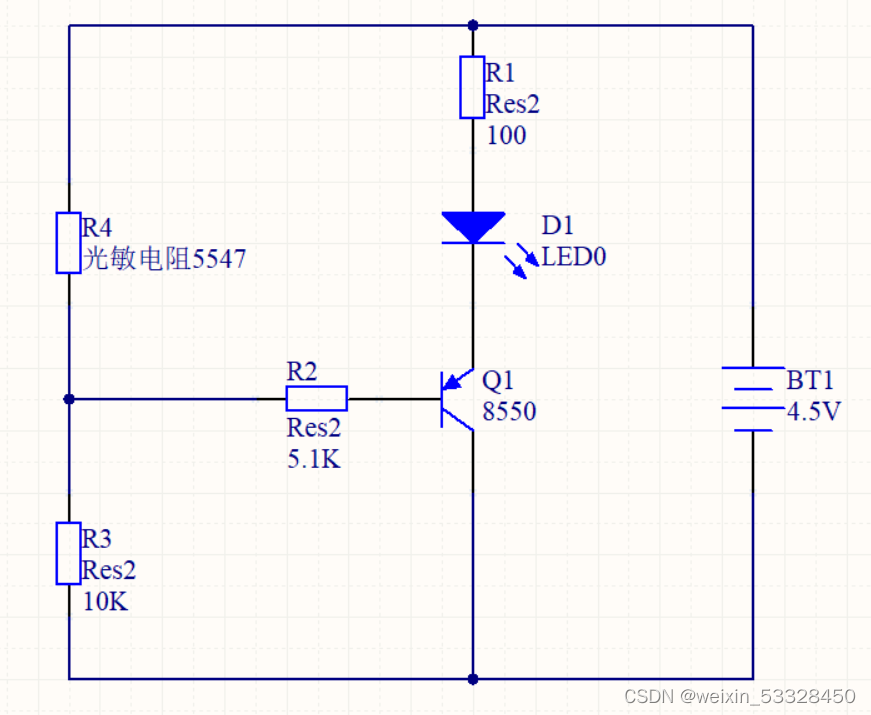

以 光  敏小夜灯为例

3.1 在转PCB图之前检查库元件

集成库：元器件的PCB封装和原理图绑定

打开工具栏的封装管理器

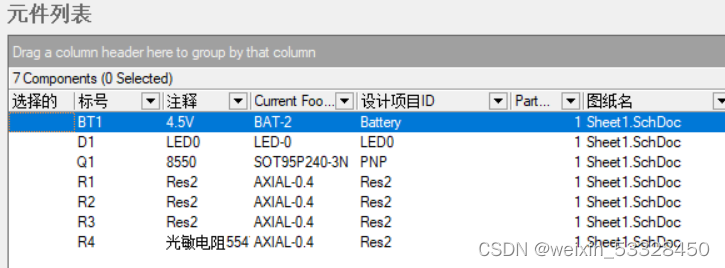

元件列表显示当前原理图中所有的元件

选中一个元件，可以在右下窗口看到此元件封装的样子

3.2 将原理图转成PCB图

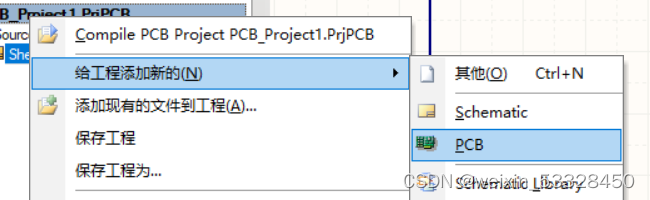

• 在项目中新建一个PCB图并保存

• 在原理图绘制页面点击设计并选择"Update PCB Document"

• 点击后出现工程修改顺序表，相当于修改日志，里面包括了图中的元件和连接网络等信息

• 确定选择好哪些需要修改后，点击生效更改，状态检测正确后点击执行更改

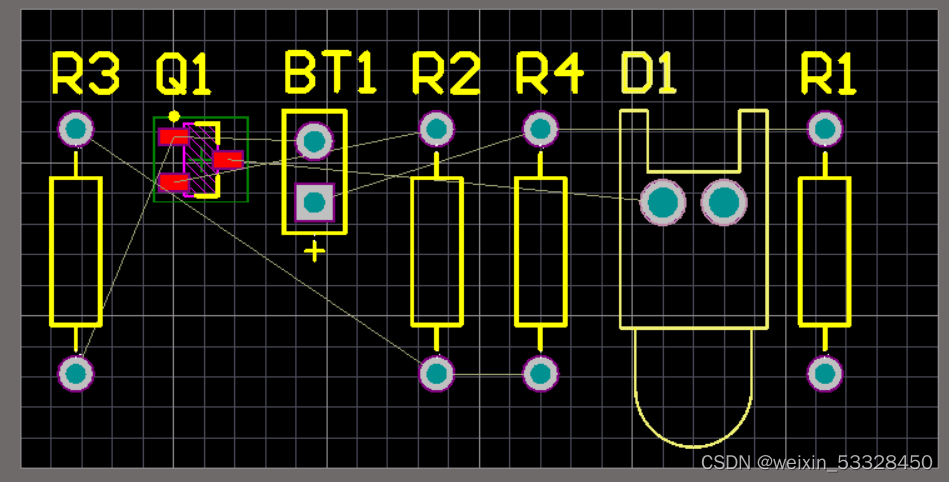

3.3 初步修改PCB图

• 将生成PCB图的红层删除（这涉及以后多元件多层级的设计，目前暂时不用）

• 把板子裁剪为合适的尺寸

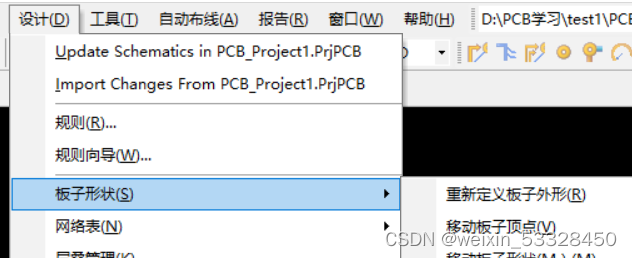

点击设计——板子形状——重新定义板子外形

用鼠标左键依次定位板子形状的四个顶角（可用g键调整栅格 精度  ），再点击鼠标右键完成裁剪

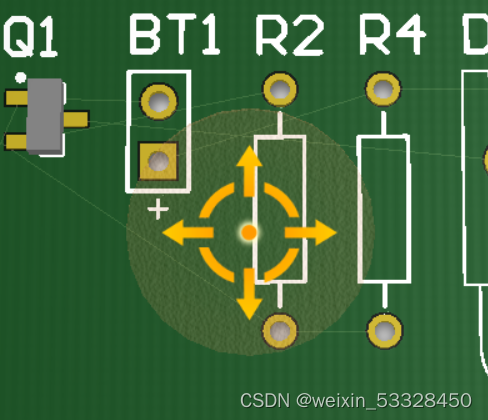

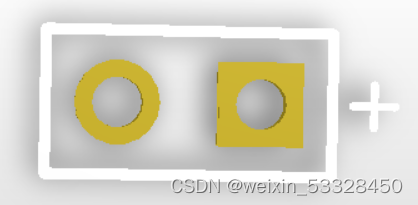

• 查看板子的三维视角

点击察看——切换到三维显示

操作：按住shift+右键控制视角

3.4 如何改变元器件的PCB封装

在不改动原理图的前提下改变元件的封装（直插——贴片）

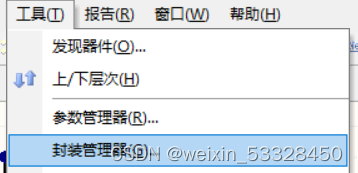

• 选择工具——封装管理器
• 选择想要封装的元件（可多选）点击编辑
• 选择PCB库——任意

• 再从封装模型——浏览中选择想要改变成为的目标封装

• 完成选择后点击接受变化（创建ECO）
• 需要注意的是，在原理图中改变封装请先保存PCB图

————以确保原理图更新后PCB图只改变封装，而不影响板子尺寸和元件布局

四、原理图设计中的操作事项

4.1 放置导线

方法一：选择软件最上一栏的放置，点击"P"，选择线即可

​

方法二：在原理图绘制页面点击"P—W"键，可调出放置导线功能

4.2 改变导线的放置栅格精度

在原理图绘制页面点击"g"键，可通过右下角Grid观察此时的栅格精度值（注意使用英文 输入法  ）

​

总结

以上就是今天通过视频所学的AD知识要点，与之前使用的立创EDA有所不同，AD软件功能更加强大，模式更加规范，不过相应的操作要点也更多，难度更大，这需要投入更多的精力和 注意力  。好好学习，天天向上！
