Altium Designer与Allegro文件互相转化

一，Alegro转AD

1.1前提条件

同一台电脑上必须有AD和Allegro两个软件，此次测试用的版本AD21.9.2，Allegro16.6。

1.2导入原理图步骤

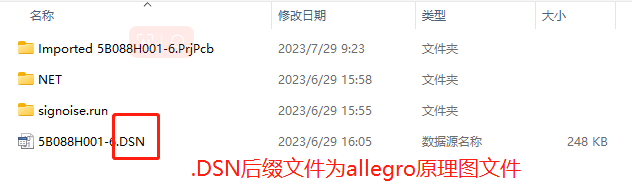

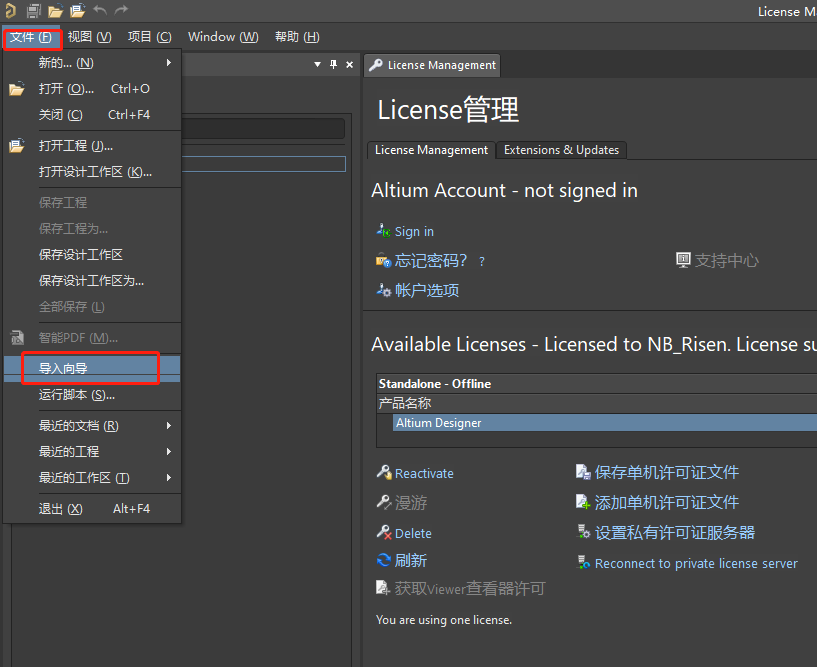

点击文件选择导入向导

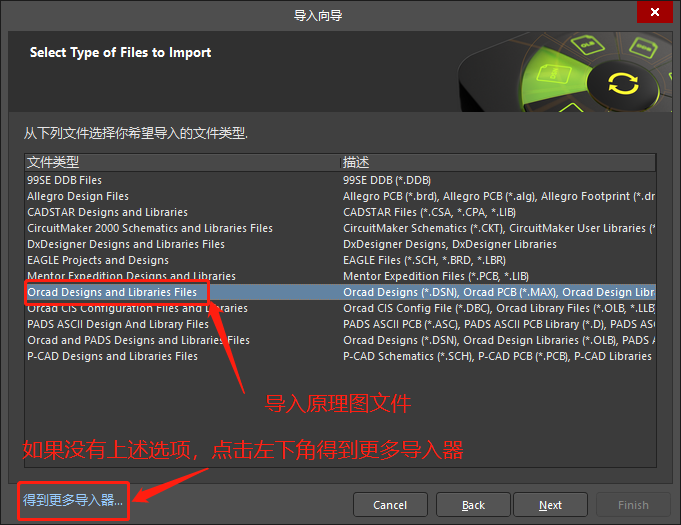

  选择导入文件类型为：Orcad Designs and Libraries Files (allegro原理图的文件格式)。

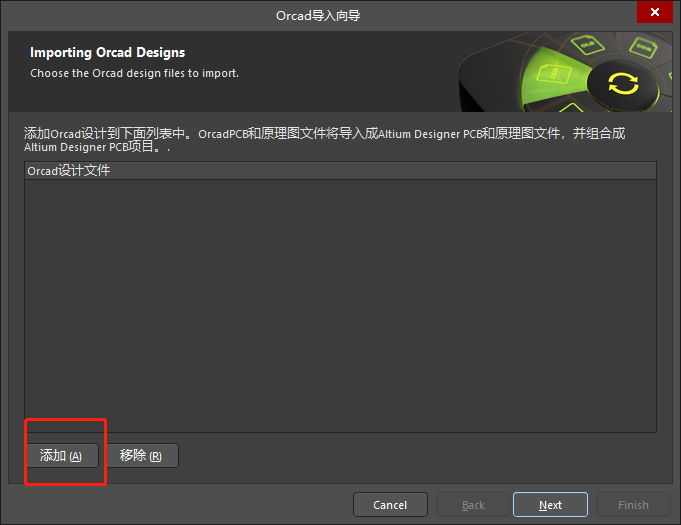

  添加文件


  选择文件

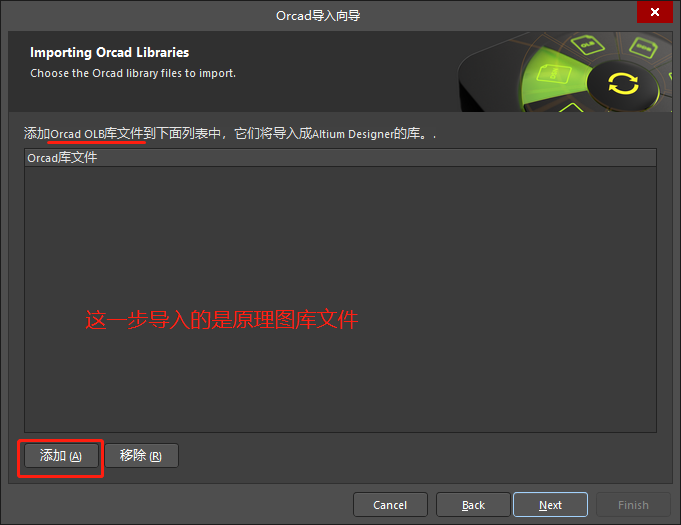

  导入原理图库文件

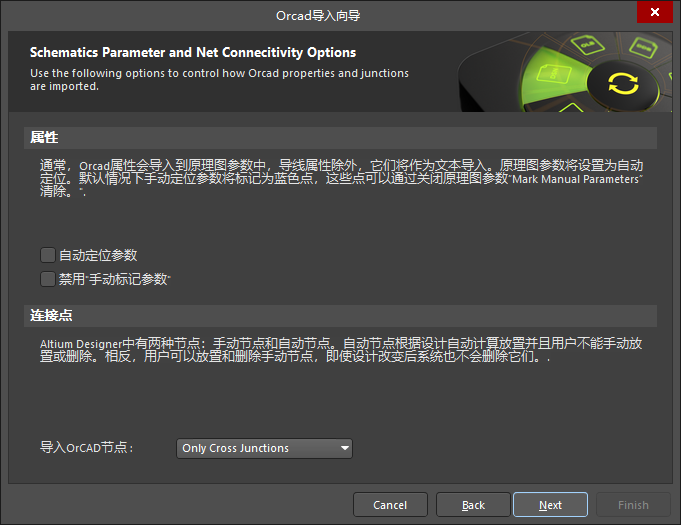

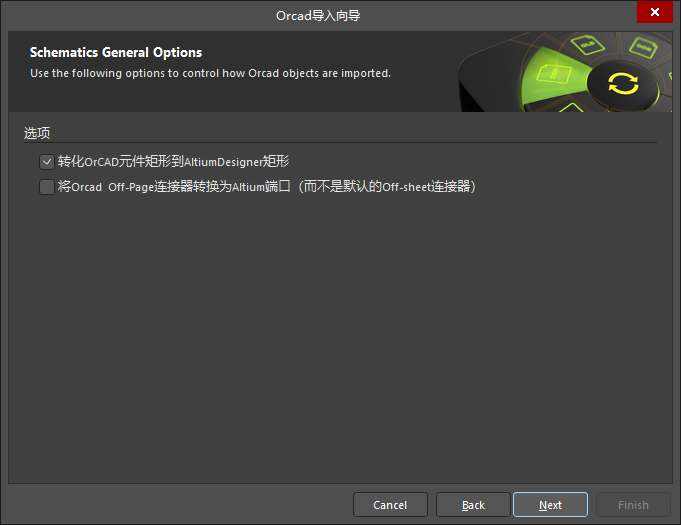

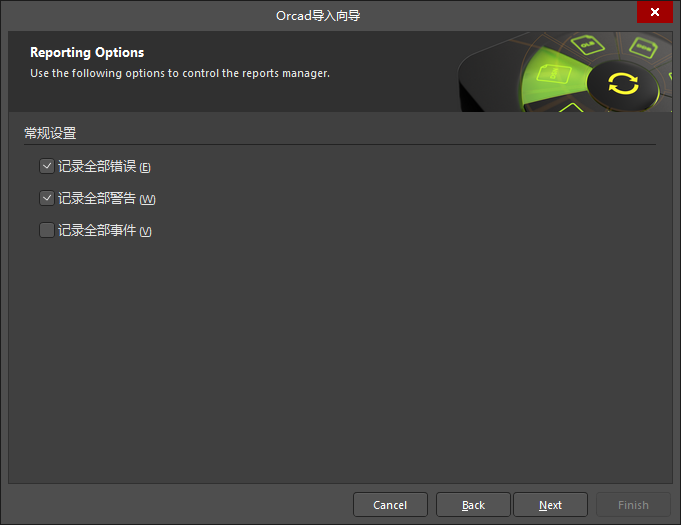

  接下来就是一些导入选项

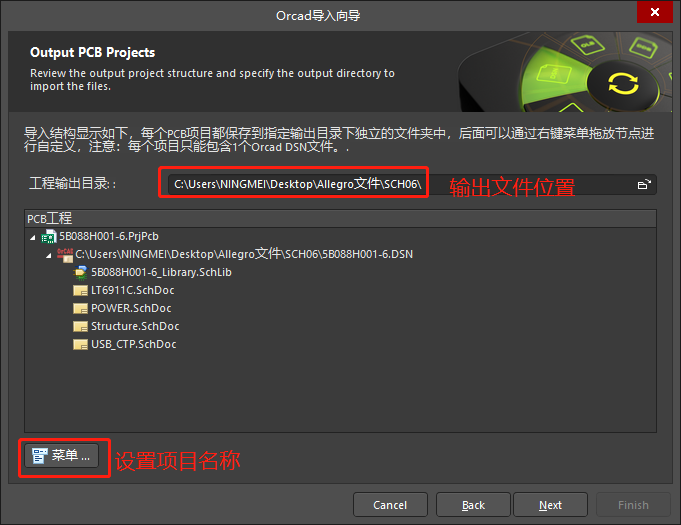

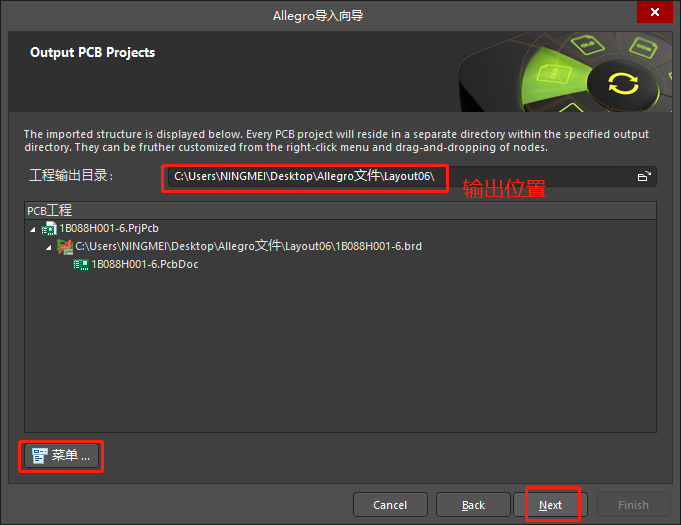

  设置输出位置和项目名称

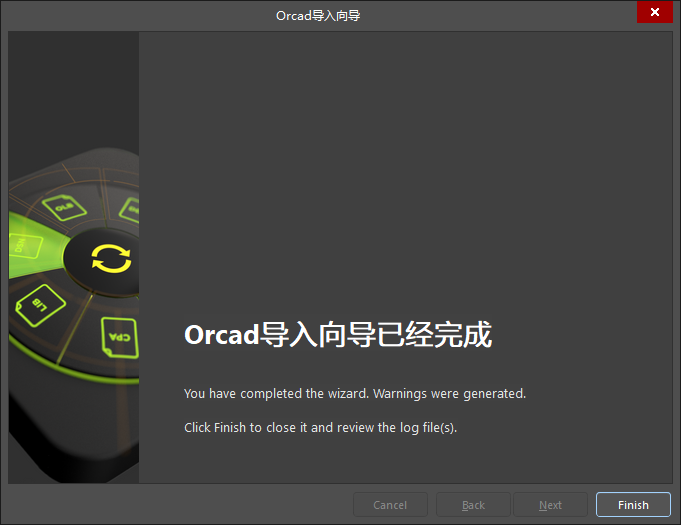

  完成导入

1.3导入PCB步骤

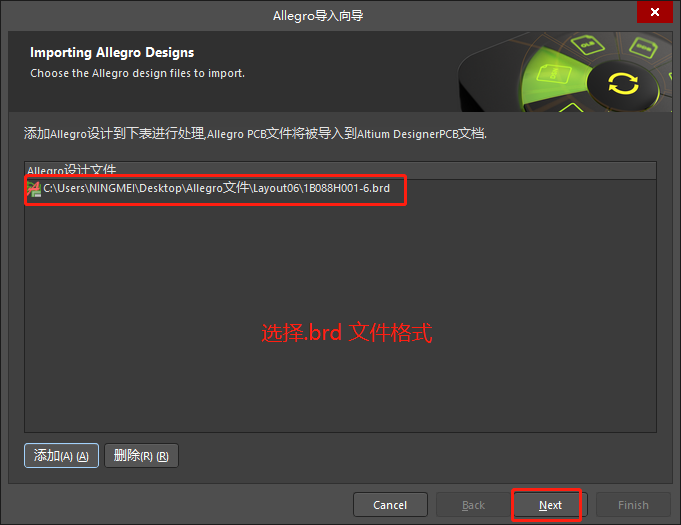

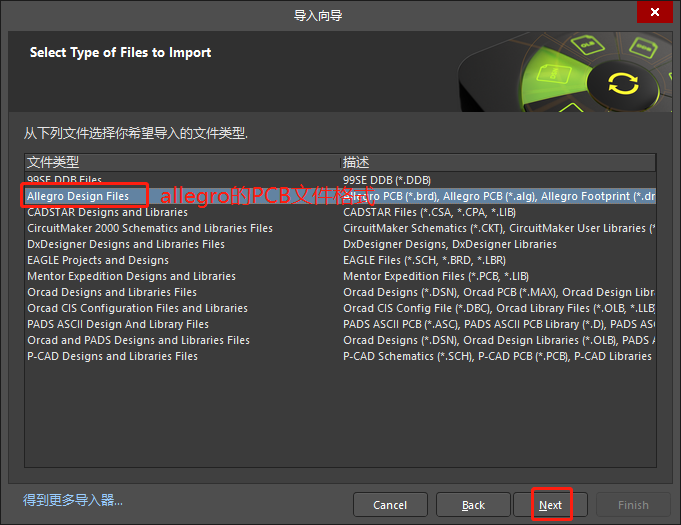

与导入原理图步骤类似。

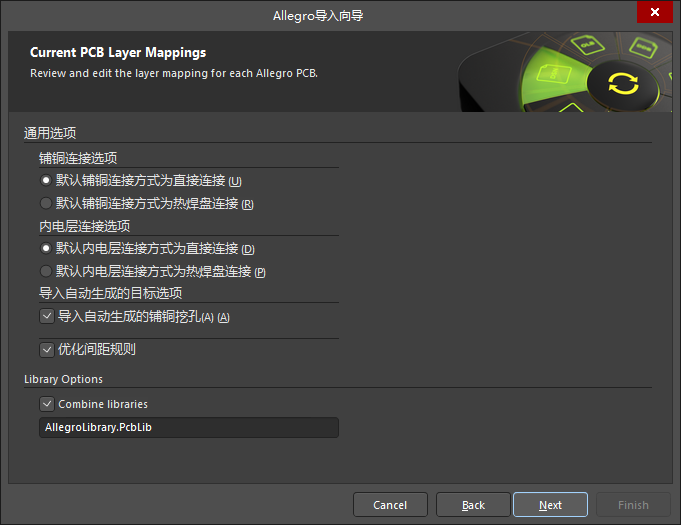

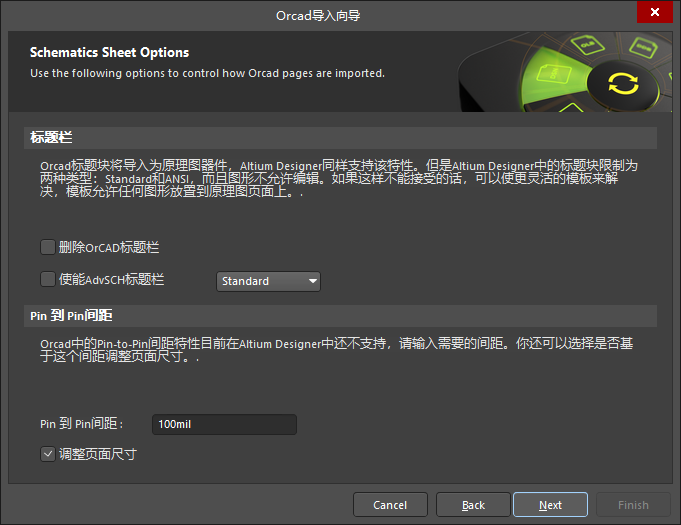

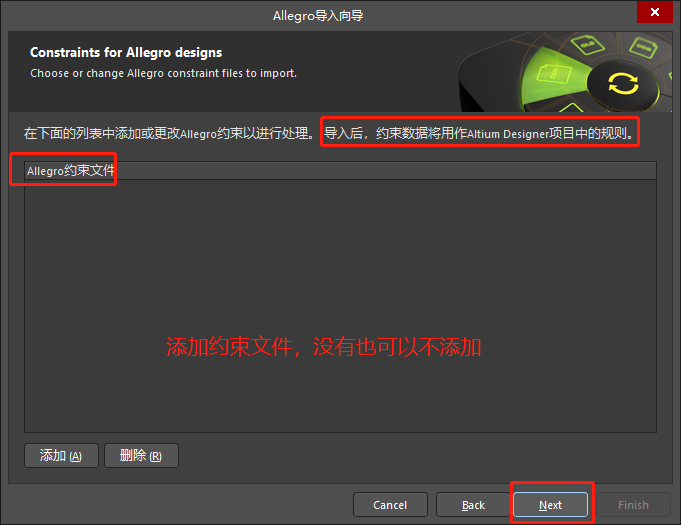

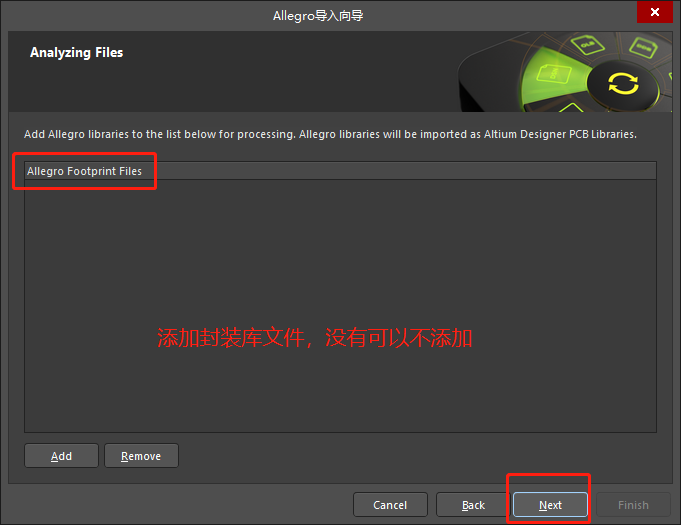

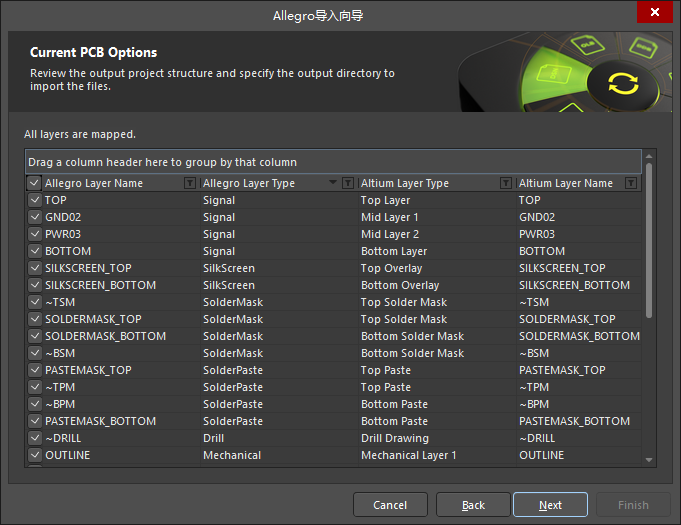

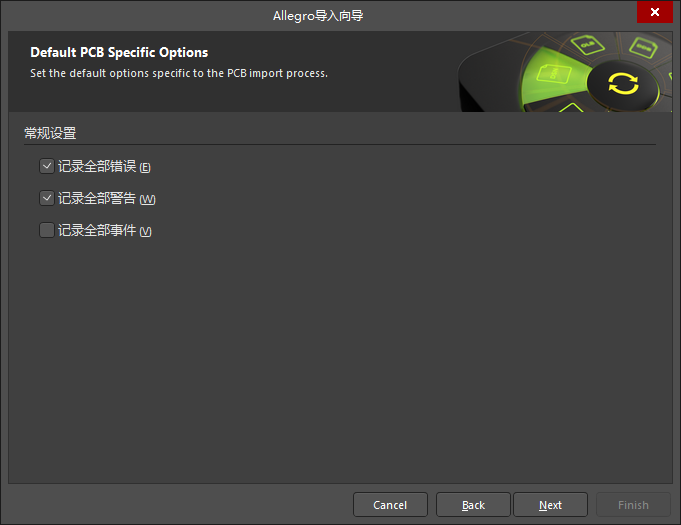

  接下来就是一些导入选项，根据自己需求设置。

二，AD文件导入Allegro

2.1AD原理图导入到Allegro

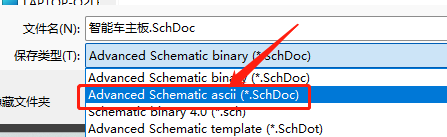

首先打开AD的原理图，然后新建一个工程，把原理图移到工程当中。然后把原理图另存为ascii格式的原理图，保存位置没有要求。

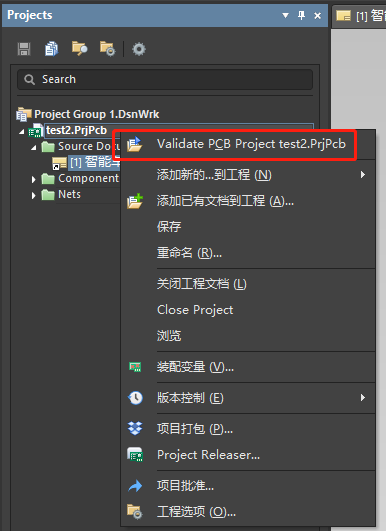

然后对项目重新编译一下。

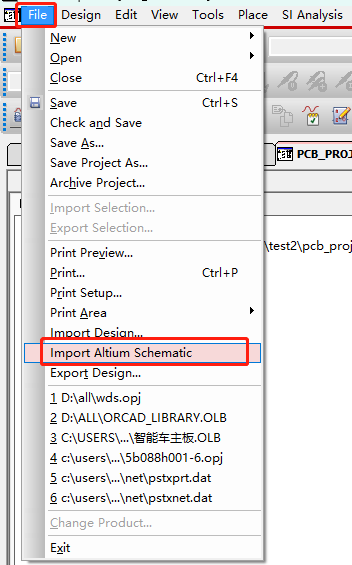

  打开Allegro，选择文件，导入AD原理图，如下所示。


  导入文件，开始转换。

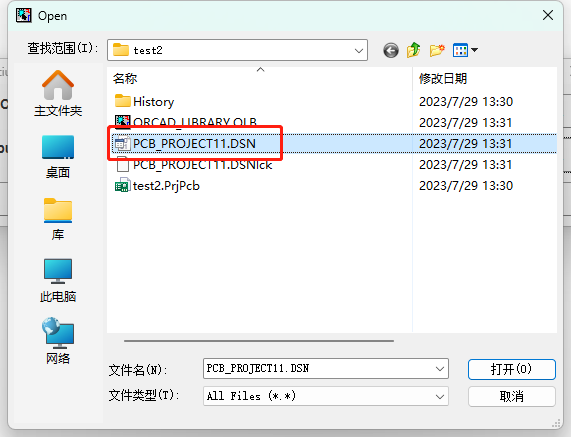

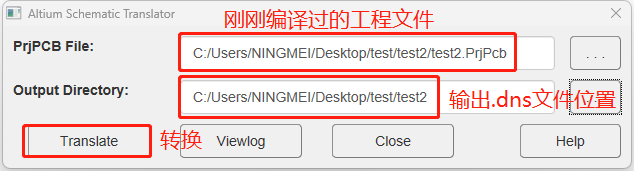

  点击转换后，点击open file，在输出.dns文件的位置找到.dns文件，点击打开即可。

2.2AD的PCB导入到Allegro

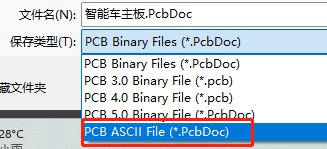

AD的PCB文件格式也必须是ascii，而且文件名不能是中文和含有空格。所以先在AD中打开PCB文件，然后将PCB文件另存为PCB ASCII File格式。

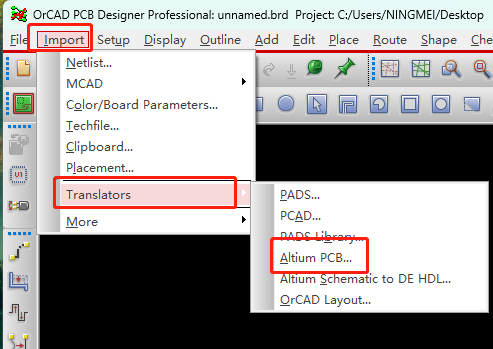

  打开OrCAD PCB Designer，选择Import，然后选择Translator，选择Altium PCB。

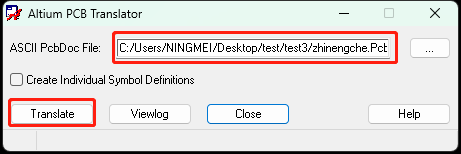

  添加要转换的PCB文件，点击转换即可。
