从Altium Designer转换原理图与PCB到Cadence Capture CIS及Allegro

阅读数 8
点赞 0
article_banner

         我们经常遇到从AD转到Allegro的情况，但是之前非常麻烦且不容易 转换 。现在好了，从065号补丁开始，Cadence的Capture CIS可以导入AD软件的原理图，而Cadence的Allegro PCB Editor可以导入AD软件的PCB文档,下面就说下转换方法。

         转换之前我们需要将Cadence打上S65以上的 补丁 ，目前最新补丁为S81。

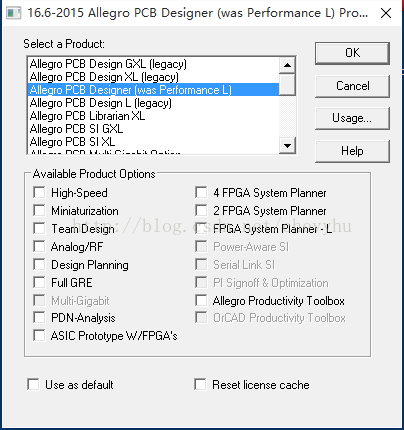

 需要注意的是，转换PCB的时候需要选择was performance L那个licese登陆，不然不会有AD那个转换选项！！！

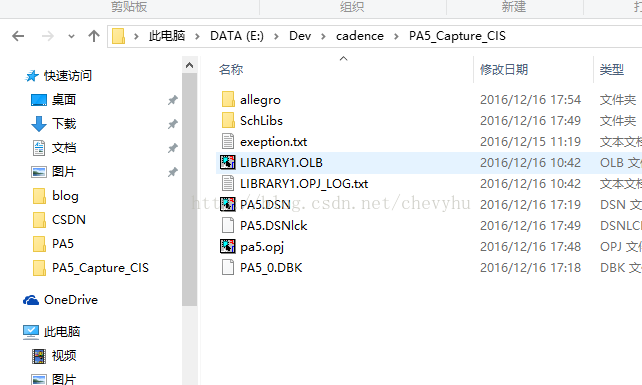

点击“Translate”进行转换，转换成功后，会生产相应工程的DSN文件和库文件：


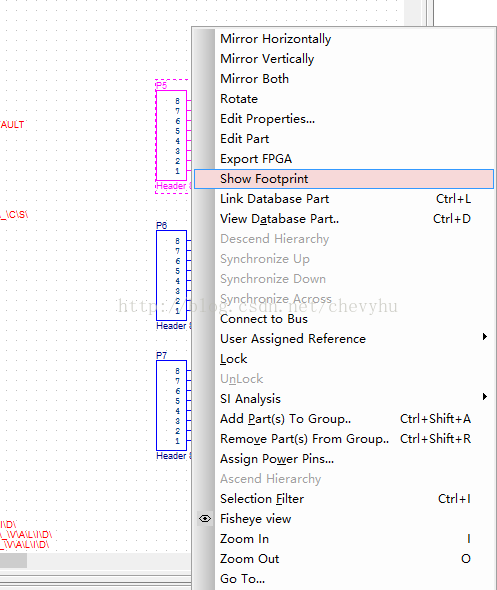

图3  转换成功



PCB转换文件在当前的PCB工作目录中，见左上角的 文件夹  路径即是。



图7 当前工作目录



图8 PCB成功转换

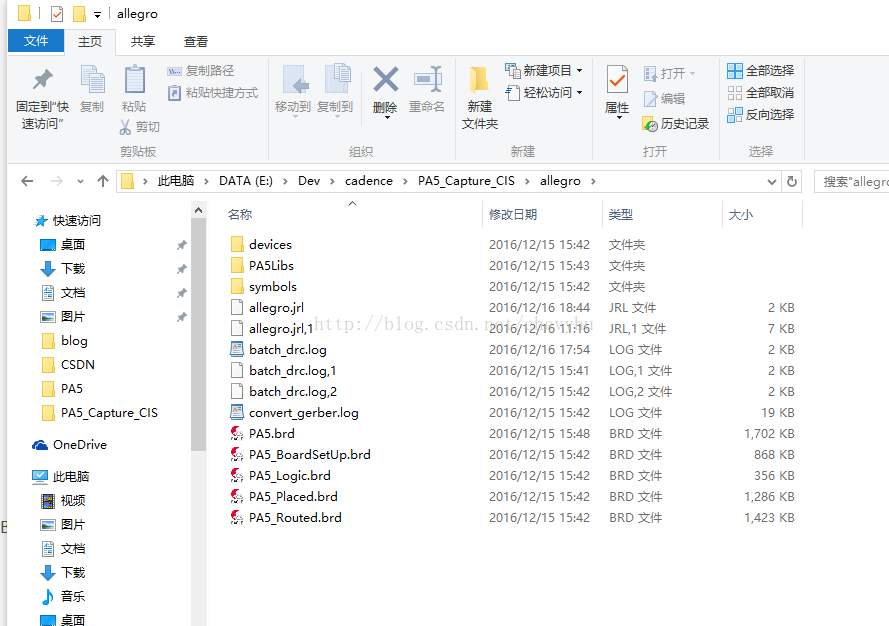

如图，PA5.brd是转换成功的最终 PCB图 ，其他几个为转换过程中的几个PCB图，如没有布线的、没有布局的等等，可以用来给客户自行修改。
