Cadence (Allegro) 转 Altium Designer

Cadence   版本 17.4

AD 版本 AD22

第一步：在 Altium   Designer 22 软件中找到 Allegro2Altium.bat 和 AllegroExportViews.txt 文件，（对于AD22 在 安装目录……\Altium\AD22\ System  ）copy 到一个新建的文件夹。

第二步：在cadence安装目录下找到  extracta.exe文件的路径，（对于Cadence 17.4在 安装目录……\SPB_17.4\ tools  \bin）

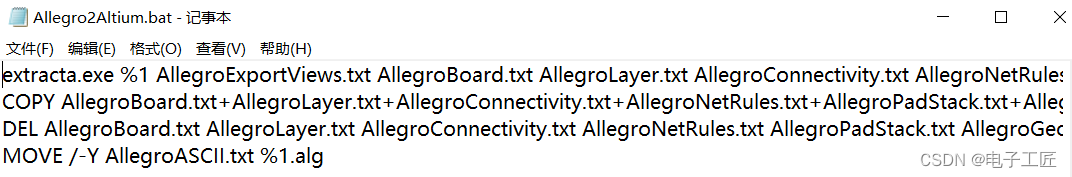

第三步：用记事本打开 Allegro2Altium.bat ，

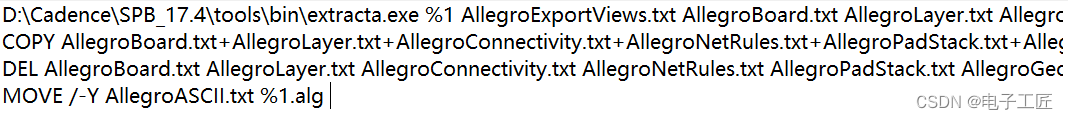

在 extracta.exe 前面加上 这个文件在本电脑的路径，这个. bat   文件运行时会依赖 Cadence的extracta.exe文件，

第四步：Copy 需要转换的brd 文件 和   cmd  .exe 文件到这个新建文件夹，运行cmd.exe

输入命令 Allegro2Altium.bat TEST  .brd，运行批处理程序，之后会生成一个TEST.brd.alg

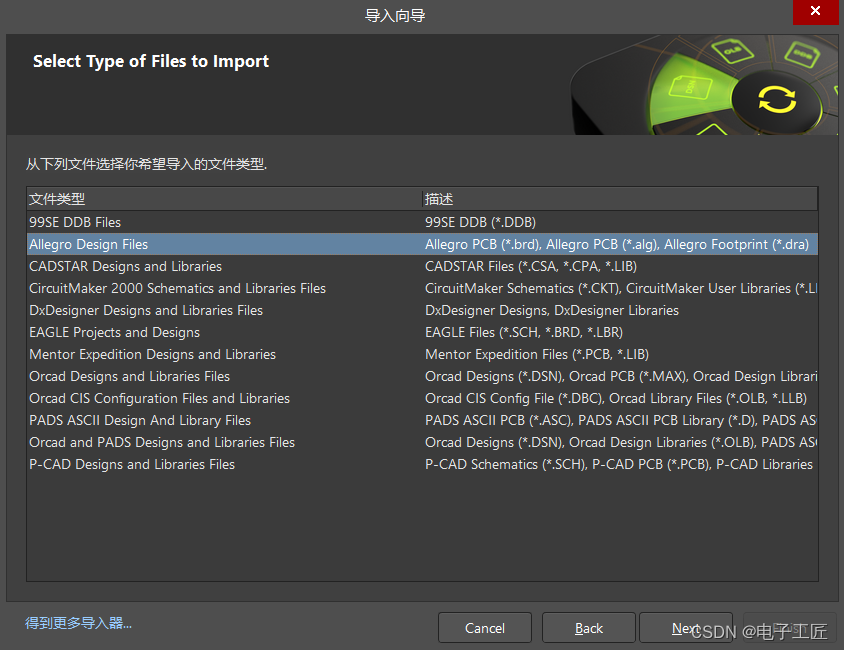

第五步：打开AD22，文件-->导入向导--> 选择 Allegro Design Files

next --> 添加设计文件 TEST.brd.alg, 一路next.

完成Cadence PCB 转 Altium
