Allegro PCB自定义快捷键设置与常用键盘命令

Allegro-PCB自定义快捷键设置

一、用e nv文件 设置快捷键

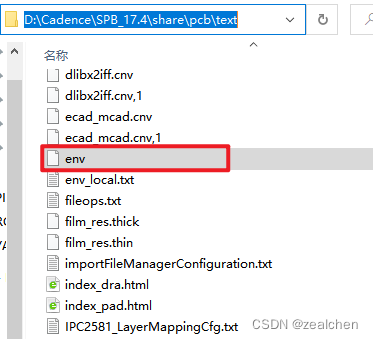

1、Cadence 设计系统 程序 安装在 https://www.gofarlic.com\Cadence 下，则 evn 文件将在https://www.gofarlic.com\Cadence\SPB_17.4\share\pcb\text目录下

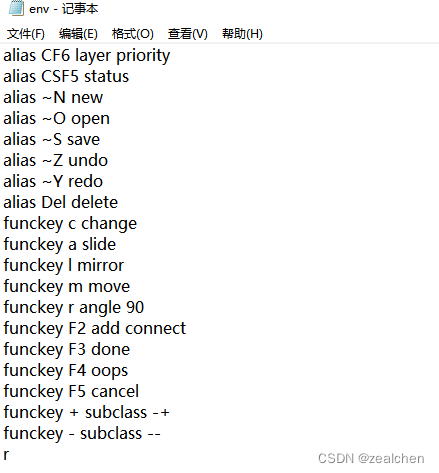

   2、在Allegro中我们可以用alias或funckey命令来定义一个快捷键，以代替常用的设计命令,在env文件中修改。alias 命令不能用来定义字母，原因是字母键要用来输入命令行。但是 funckey 命令可以用来定义单个字母为快捷键，它比 alias 命令更为强大，alias 能定义的它都能定义,但是字母被定义成某快捷键后，该字母就不能用来输入键盘命令了。比如：

   funckey angle 90(旋转 90 度)

   funckey l mirror(激活镜像命令)

   funckey m move(移动命令)

二、常用键盘命令

1、在allegro中有很多键盘命令，它是通过键盘输入来激活或执行相关的命令

   比如：

   1、x 100：Y坐标不变，X方向移动100个单位值（以设定的原点为参考点）

   2、y 100：X坐标不变，Y方向移动100个单位值

   3、x 100 100：移动到（100，100）坐标处
