Allegro等长设置的两种方法详解

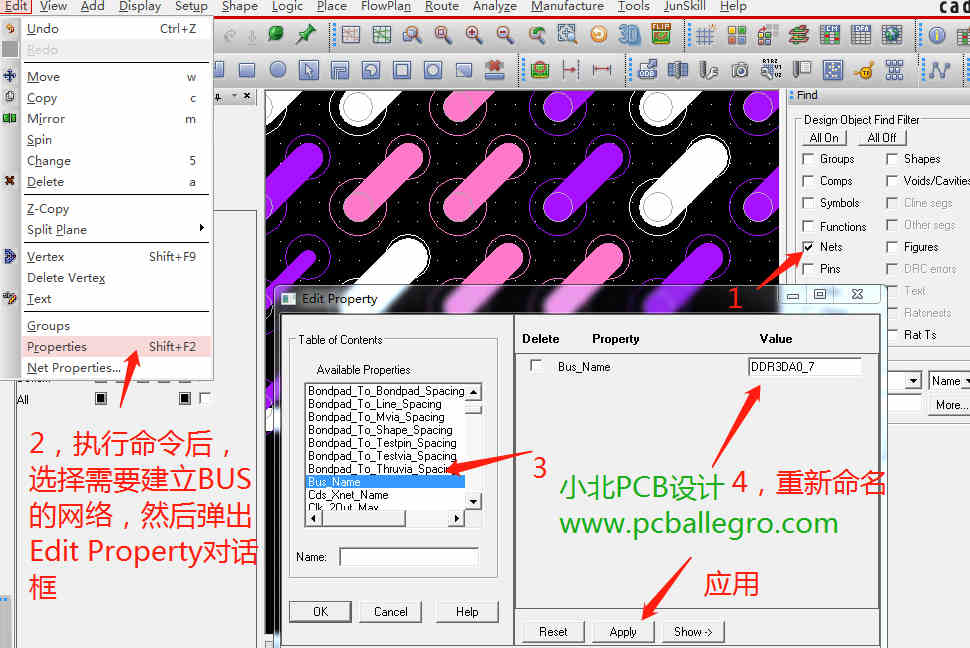

在建立等长时，我们都习惯都把同一类信号建立BUS，那在Cadence Allegro 16.6中，那如何建立BUS呢？小北PCB为详细讲解下：只选择网络后，执行Edit>Properties命令后，然后选择需要建立BUS的网络线。

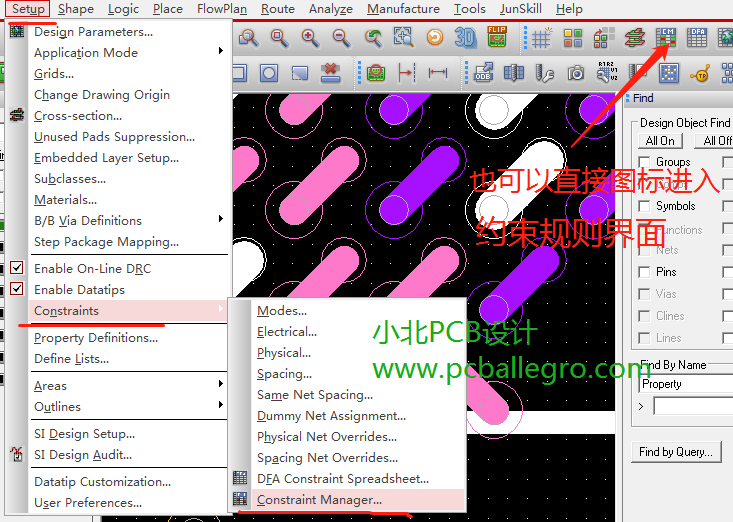

建立后，我们回到约束规则界面

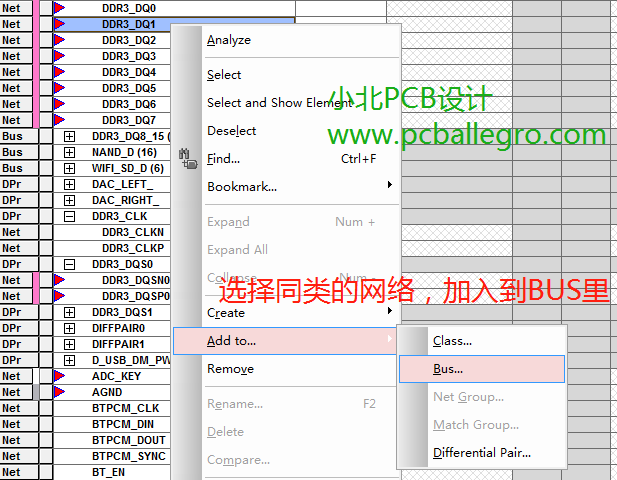

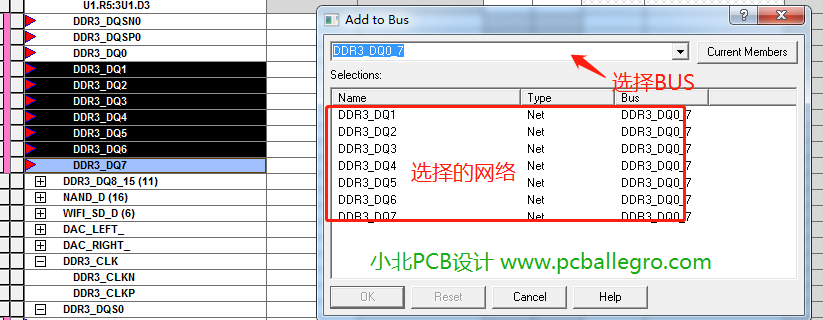

进入后，把同一类信号网络加入同一个BUS里，详细步骤如下图所示。

建立好BUS后，下面小北PCB详细介绍二种设置的方法。

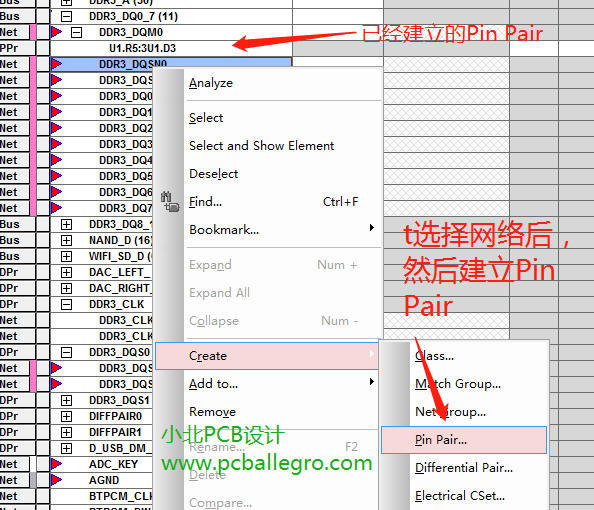

第一种：建立Pin Parir的方式来进行等长设置

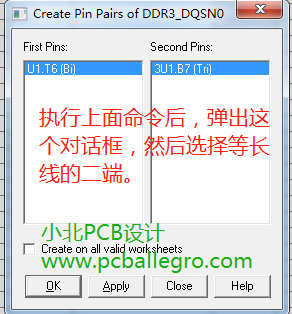

然后弹出下面对话框，选择网络的两端。

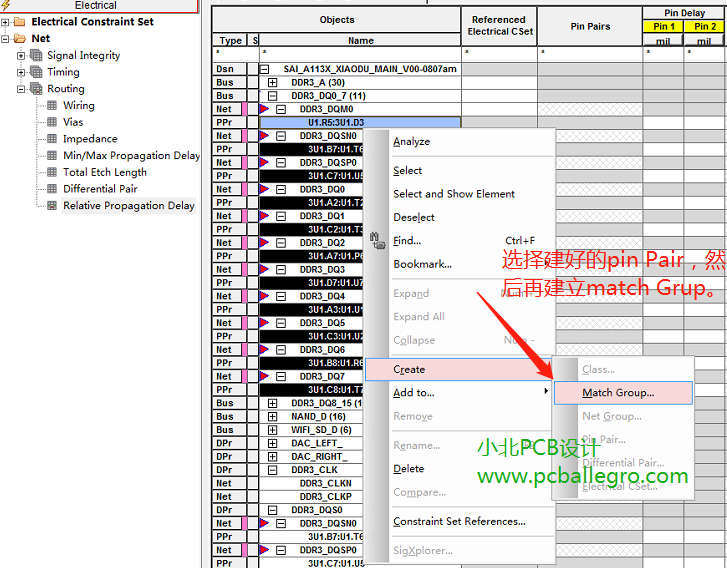

选择建立好的的Pin Pair再建立Match Group。

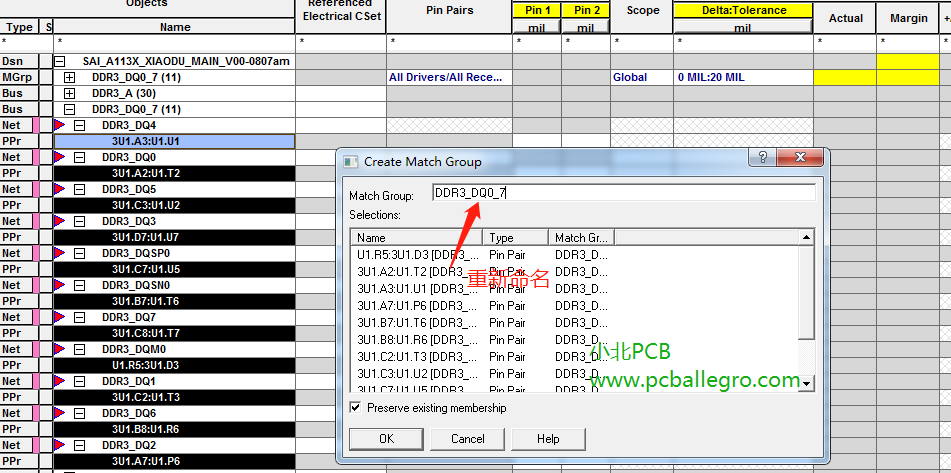

重新命名Match Group。

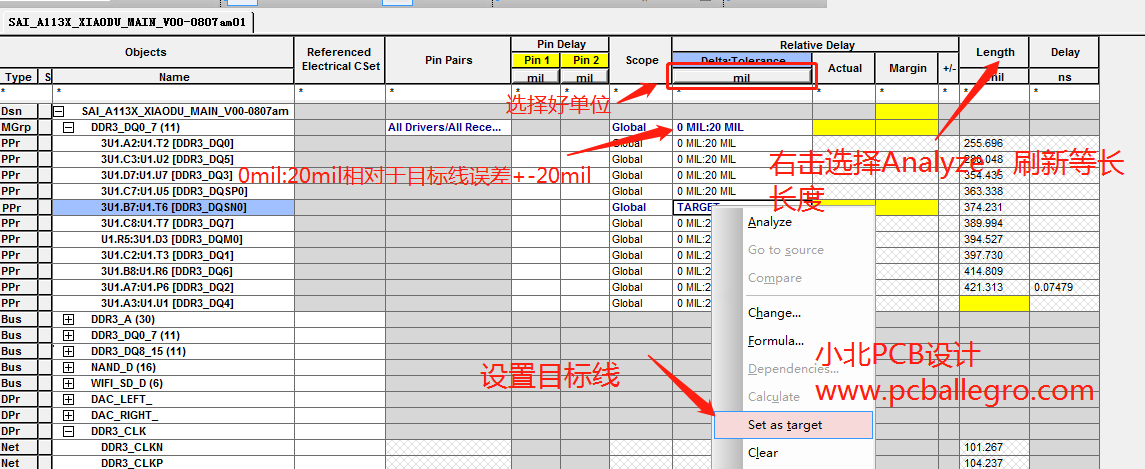

设置目标线，0mil:20mil是相对于目标线误差正负20mil。第一种设置的方法到这里结束，下面讲第二种：

第二种：建立Sigxplorer模形的方法来设置等长,在建立模形之前，不要建立Xnet网络。

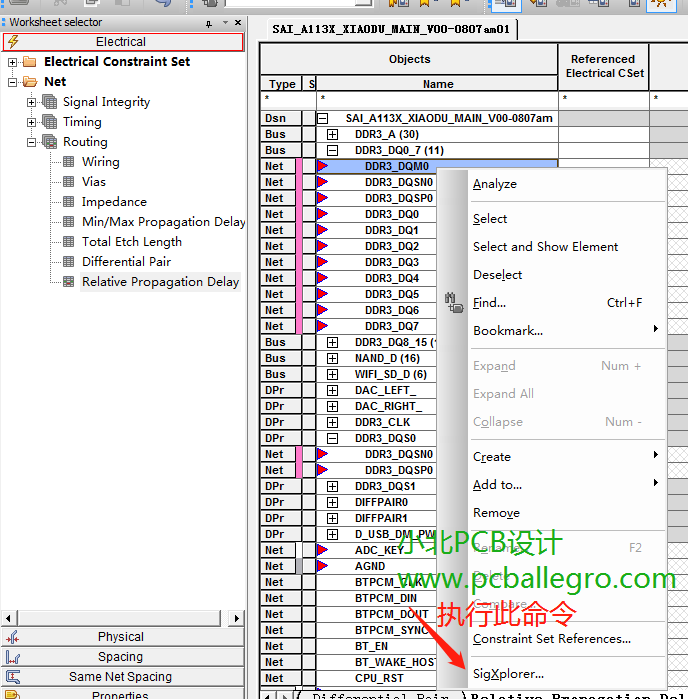

这个也需要建立BUS，这里就不多讲了，不懂的可以看下上面步骤，打开约束规则界面，执行Sigxplorer。

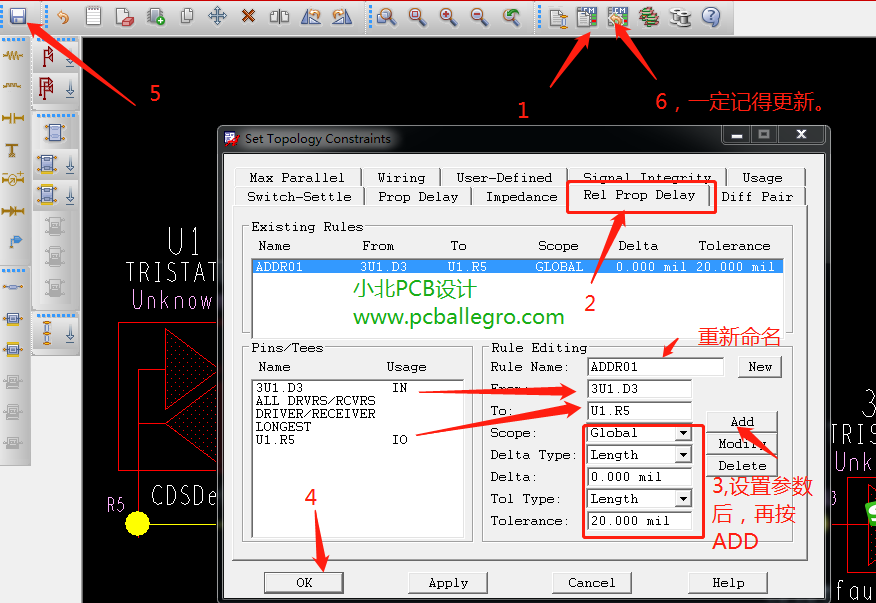

弹出下面对话框，根据图片进行设置，设置完成后，一定要记得更新，也就是下面的第6步。

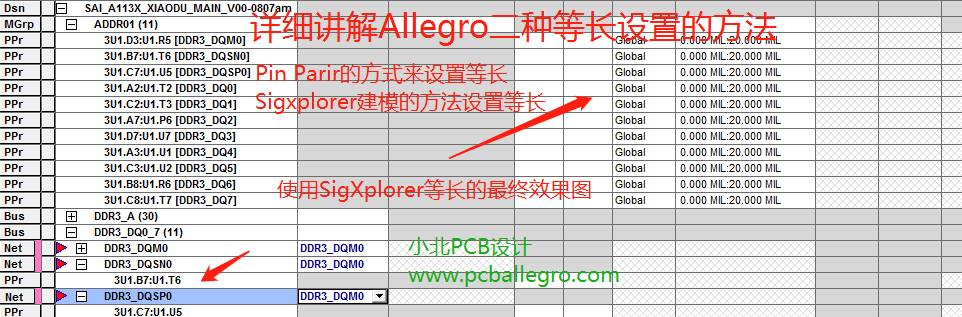

模形完成后，效果如图所示：

原创由小北PCB发部，更多allegro等长设置
