【Allegro 17.4软件操作保姆级教程三】布局操作基础一

1原理图PCB 交互 操作

       PCB中的布局需要按模块摆放，在PCB里面不太好分辨器件属于哪个模块，这时候如果在原理图中选中相关模块的器件，PCB中也同时选中，这就可以大大提升抓模块的效率。

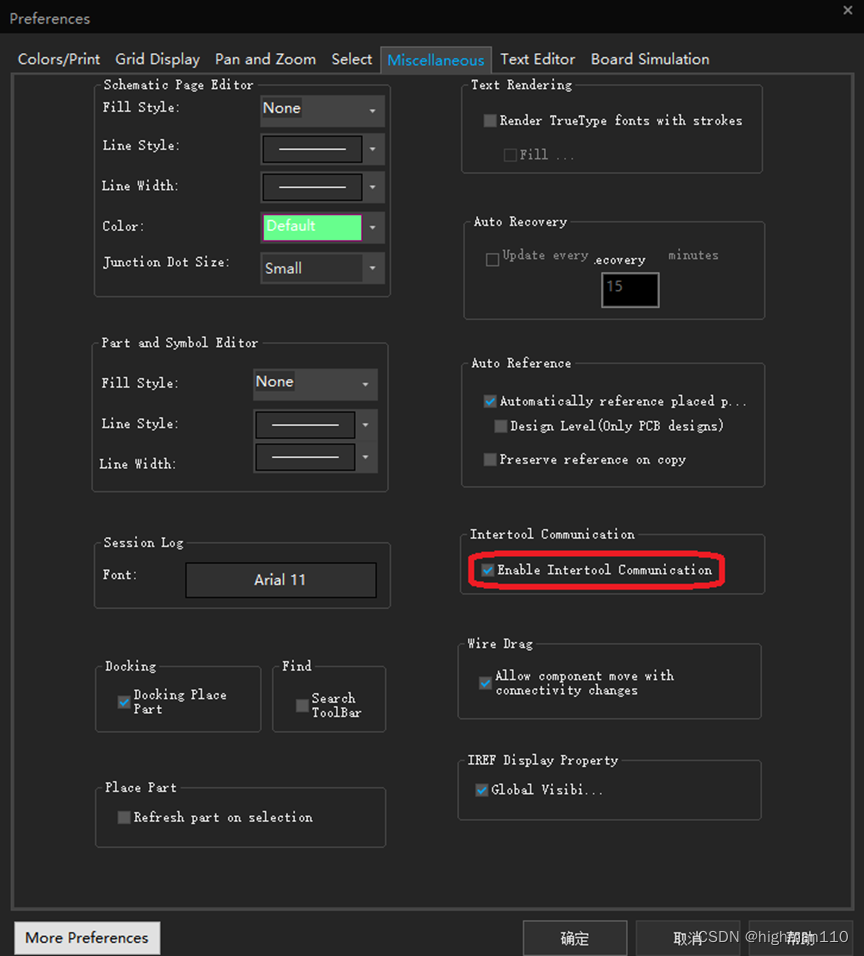

       1、首先在原理图工具capture里使能交互操作，option-preference-miscellaneous，勾选enable intertool communication。

1. 使用capture工具导出网表。
2. 使用allegro导入网表。
3. 然后在allegro软件中，不要去点击任何器件，点击move命令，在option面板选择器件原点，然后回到capture中，选中要抓取的器件，再回到allegro中发现原理图中选中的器件都被高亮了，然后点击任一高亮器件就可以移动了，把这些器件都移到一起，以便布局时快速找到相关器件。如果我们在原理图中只选中了一个器件，则回到allegro中的时候会直接将器件悬挂在鼠标上，直接移动鼠标摆放即可。
4. 如果发现原理图选中后allegro中并没有高亮，尝试下再重新导一下网表。
5. 同样在allegro中选中器件或者网络，原理图中也会高亮。

2飞线处理方式

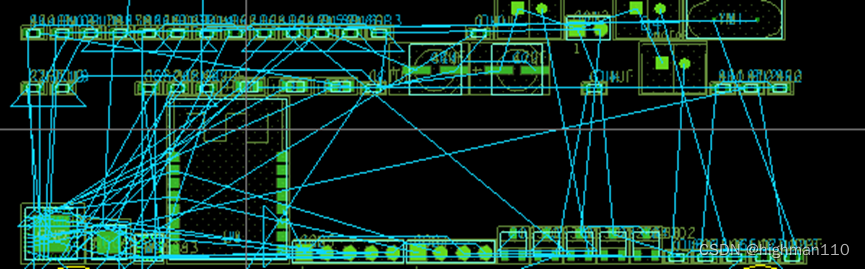

       通常我们将所有器件摆放进来的时候，会有很多飞线，这会干扰我们布局移动器件的视线，一般先将飞线关闭，在有需要的时候再打开显示。

       1、打开、关闭所有飞线

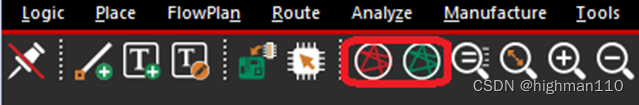

       菜单栏中的如下两个图标，左边红色为关闭所有飞线，右边绿色为打开所有飞线。

       2、打开、关闭特定飞线

       显示某器件相关的飞线： Display  -show rats-component-点击要显示飞线的器件。

       显示某网络相关的飞线：Display-show rats-net-点击要显示飞线的网络。

       关闭某器件相关的飞线：blank-show rats-component-点击要关闭飞线的器件。

       关闭某网络相关的飞线：blank-show rats-net-点击要关闭飞线的网络。

       3、隐藏特定飞线

       第2种方法中关闭的某些飞线，通过第1种方法又可以重新打开，而第3种方法，给某些飞线设置隐藏属性，则第1种方法中的打开所有飞线也无法将其显示，通常我们的电源、地网路可以进行隐藏设置，处理完其他飞线后，再来处理电源和地。

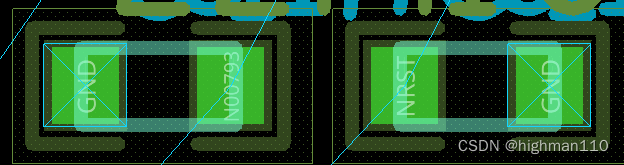

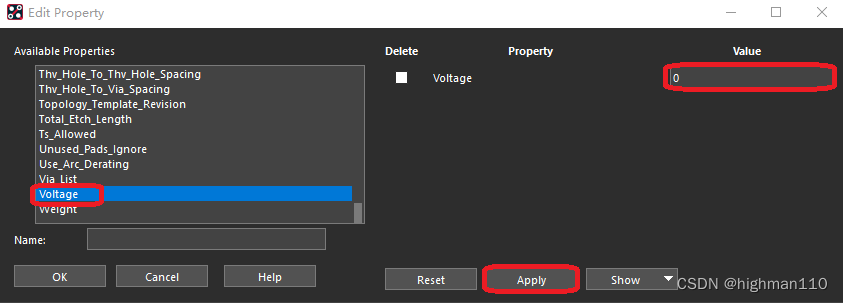

       我们将地网络设置隐藏：edit-properties-option面板只勾选net-点击GND网络弹出属性编辑框-选择voltage-value值填0（其他电源则填相应的电压值）- apply  ，此时打开所有网络可以看到GND网络被打了一个叉，没有地的飞线了。

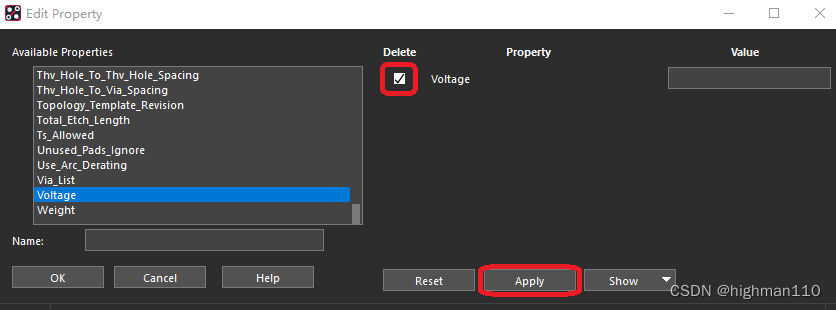

       如果要将这个属性删除，则edit-properties-option面板只勾选net-点击GND网络弹出属性编辑框-选择voltage-勾选delete-apply，即可删除属性。

3器件移动、旋转、镜像、对齐

3.1移动

       操作步骤如下：

       点击move-find面板选择要移动的元素-option面板进行参数设置，然后再去点击要移动的元素。注意一定要按步骤操作，不要点了move就去点PCB。

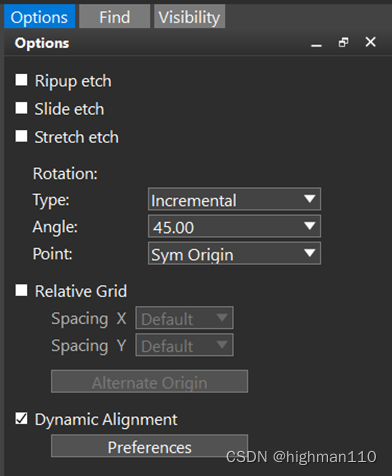

       Option的几个参数解释如下：

       Ripup etch：移动对象时去除所连走线、过孔；

       Slide etch：移动对象时保留所连走线、过孔，走线随着对象平 滑移动；

       Stretch etch：移动对象时保留所连走线、过孔，走线随着对象 以任意角度移动；

       当三项都不勾选时，表示仅移动对象，不能影响其他走线、过孔；

       Dynamic Alignment：这个功能是新增的功能，点击Preferences 进入User Preferences进行设置勾选，可以在移动器件时一边与其 他器件进行对齐操作。

3.2旋转

       同样使用move命令，在option面板设置旋转参数：

       Type：以相对坐标或绝对坐标的方式旋转，一般选相对坐标incremental；

       Angle：旋转的角度设置，根据实际需要选择，一般90°或45°；

       Point：设置旋转时的基准点，有以下几种方式，可根据实际情况灵活选择：

               •Sym origin  ：以元器件封装原点为基准点，软件默认该选项；

               •Body center：以 元器件 place_bound几何中心为基准，常用于元 器件原地旋转；

               •User pick：以鼠标单击选择点为基准，常用于多个元器件的整 体旋转；

               •Sym pin#：以元器件引脚编号为基准点，常用于元器件结构定位；

       设置好旋转参数后，在器件悬停在鼠标上时，右键-rotate-转动鼠标，器件就会按照option设置进行旋转。

       另外，也可以执行菜单命令Edit-Spin-Find面板上勾选要旋转的器件，然后单击一下该器件就可以开始旋转操作。

3.3镜像

       当我们想将器件从top面换到bottom面时，可以用镜像操作。

       操作步骤为：move-find面板选择要移动的元素-option面板进行参数设置-点击要移动的器件-右键- mirror  -移动要放置的位置点击鼠标左键。

       另外，也可以执行菜单命令Edit-Mirror-Find面板上勾选要镜像的元素，然后单击一下该元素就完成镜像操作。

3.4对齐

       器件对齐可以分为动态对齐和静态对齐。

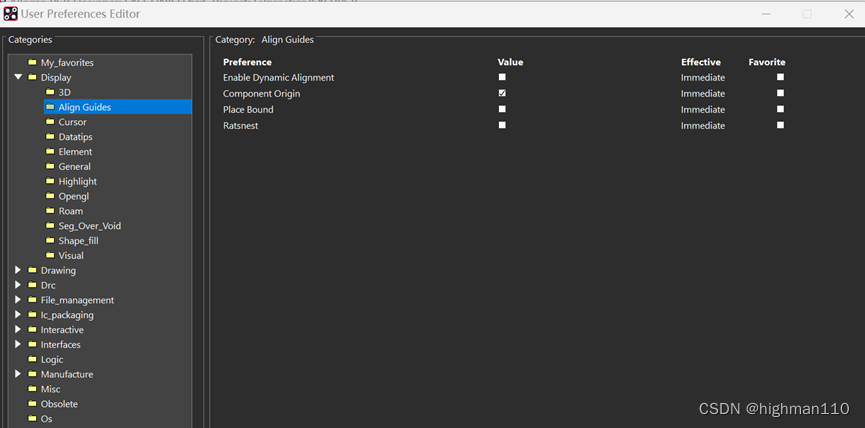

       动态对齐在器件移动时进行设置。在move的option面板勾选dynamic alignment，点击preference可进行动态对齐设置，一般勾选component origin，表示以器件原点做对齐。

       当有一组器件需要进行统一对齐时，可以使用静态自动对齐。

       操作步骤为：

       1、打开布局模式，Setup-Application Mode-Placement Edit；

       2、在Find面板中勾选Symbol，选择所需要对齐的器件进行右键，点击Align components，此时在Options面板中可以进行参数设置；

       3、参数面板对齐方式如下：

       Horizontal： 水平方向进行对齐操作；

       Vertical： 垂直方向进行对齐操作；

       Left： 进行左对齐（被选中的器件是垂直摆放时弹出此选项）；

       Right： 进行右对齐（被选中的器件是垂直摆放时弹出此选项）；

       Top：进行顶对齐（被选中的器件是水平摆放时弹出此选项）；

       Bottom：进行底对齐（被选中的器件是水平摆放时弹出此选项）；

       Center： 进行中心对齐；

       Equal spacing： 对齐的时候进行等间距。
