Allegro使用经验总结

Allegro 使用一些总结

1. 通过坐标放置器件

       x 2421.26 2067 //注意只有空格，没有符号

       ix

       iy
2. 创建Xnet步骤：

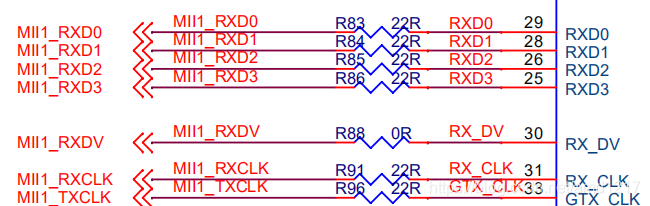

       创建RX_DV 为例，介绍创建xnet 过程。


       菜单栏Analyze->Model assigment,弹出SI Design Audit 子窗口，点击ok后，出现下图。

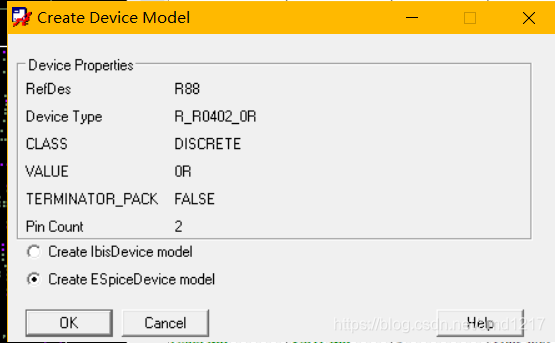

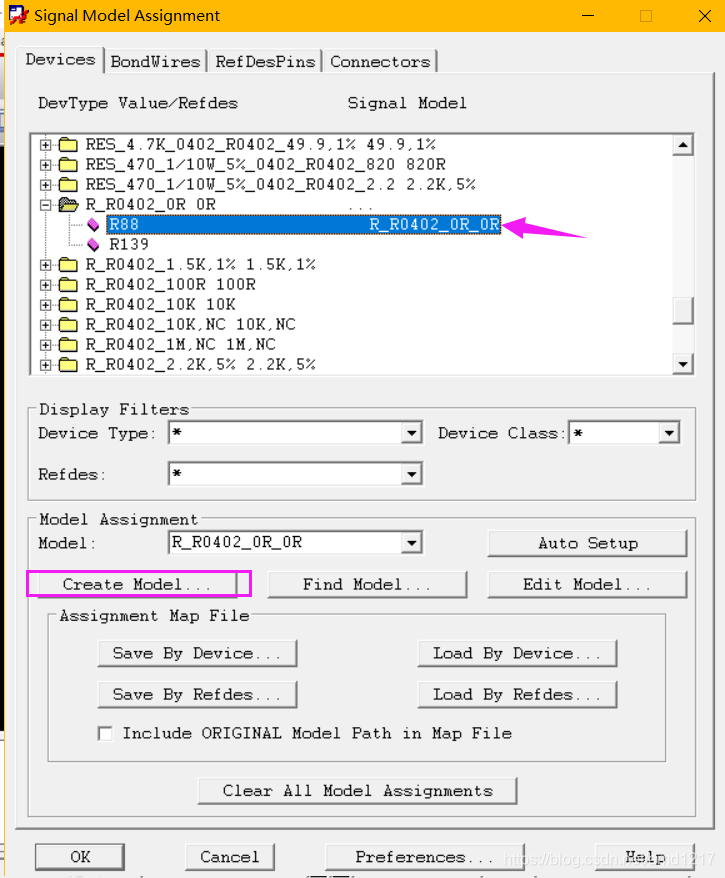

   接着选择R0402_0R，并展开，由于RX_DV信号连接的是R88 电阻，选择R88,随后点击按钮Creat Model创建xnet 实例 .

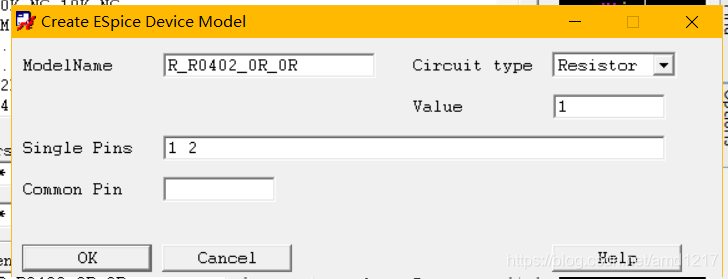

   依次选择OK,OK。可能Value 需要填大于0的值，这里填1。

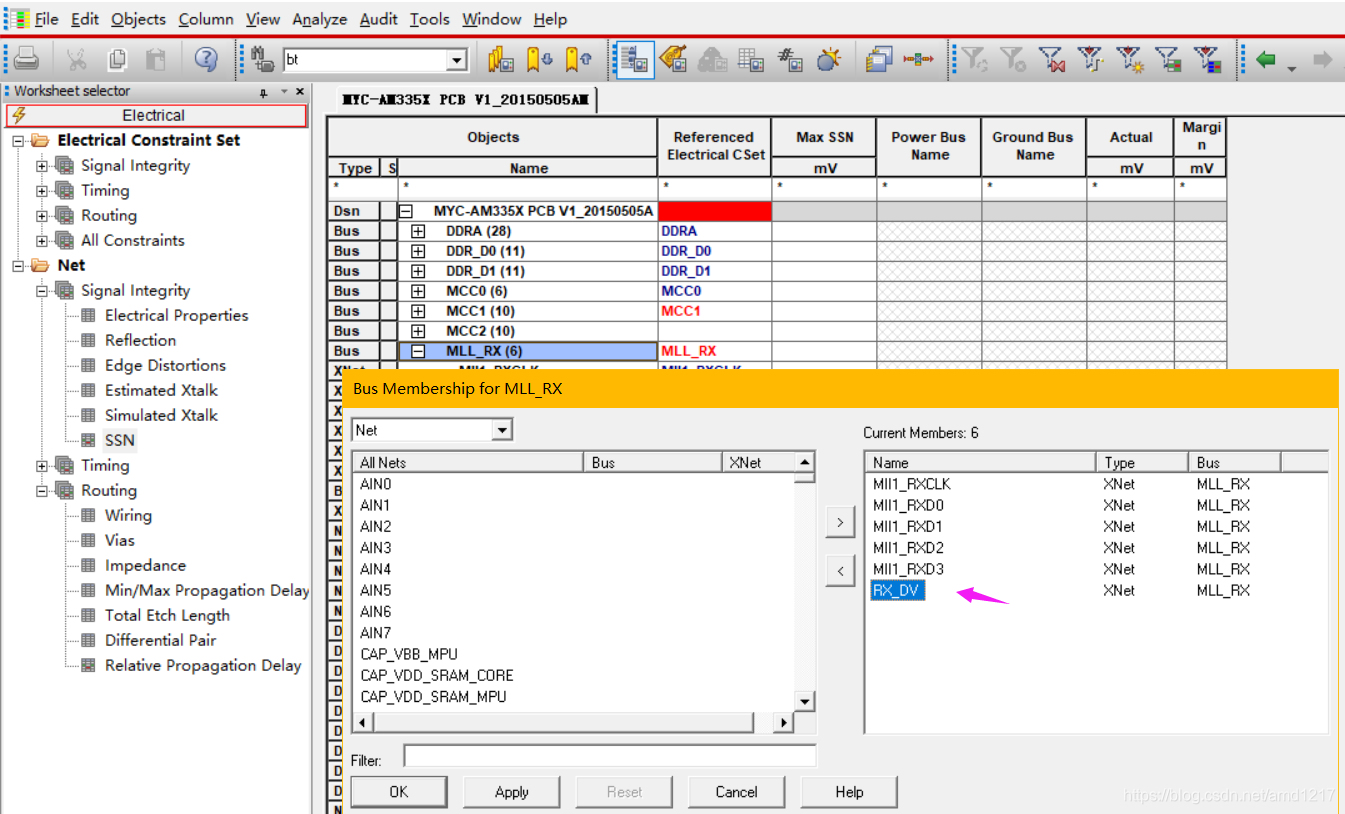

通过以上的步骤，我们完成了创建RX_DV xnet的过程。打开CM管理器查看一下。RX_DV属性已经改变为Xnet.


   3.删除xnet属性方法

   3.1 edit -property

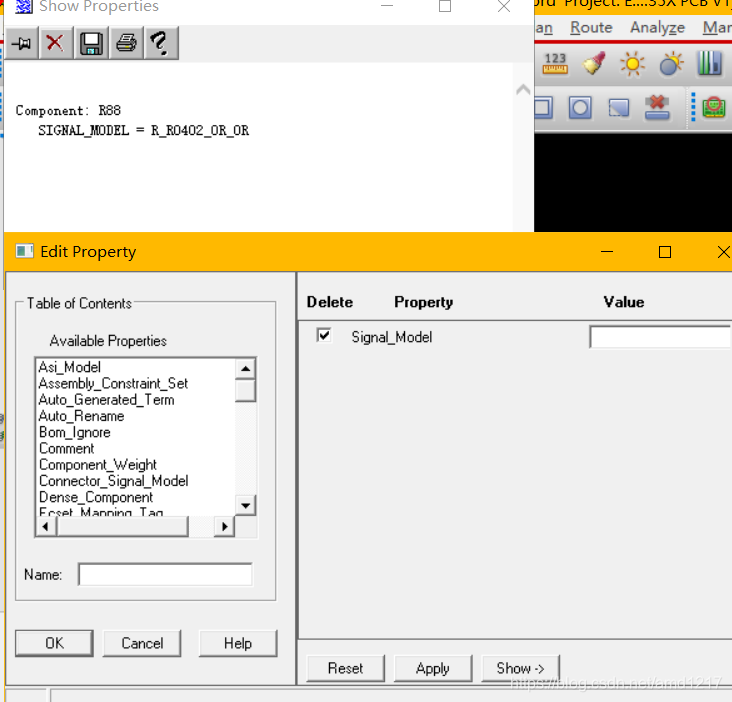

   3.2 find comps , 输入R88,即可弹出下图。勾选signal_Model，后点击ok。删除xnet属性完成。

4.创建PIN-Pair. CM管理器中设置。

   5. Match group 等长设置。 需要先设置PIN-Pair. 然后加入PIN-pair作为group 成员，再设置等长 控制 误差即可。

6.敷铜指定引脚与铜皮的连接方式

   6.1选中要改变连方式的引脚

   6.2鼠标右键选择property edit或者 菜单栏   Edit property edit

   6.3 在table of contents 下 选择Dyn_Thermal_Con_Type Vlaue值。可以指定全连接，十字连接方式。

1. 做好原理图后，一些芯片IC等最好lock 一下。为避免误操作移动器件或者ctrl+移动(=复制)。
2. pcb 生产的pdf位号图支持搜索。推荐字体设置成arial字体。另外器件丝印边框较粗，可以change line 命令调小。如2mil。
3. photoline_outline对出光绘文件太重要了。
