分享一个Allegro自动对齐工具

立题简介：

内容：推荐一款allegro自动对齐工具；

来源：实际使用得出；

作用：对Cadence使用allegro绘制PCB时进行自动对齐；

PCB环境：Cadence 16.6；

立题详解：

对Cadence绘制PCB时，多使用allegro进行绘制PCB；但allegro中，在16.3以前多没有自动对齐工具，很多时候，需要人工凭借直觉或格点进行对齐，效率并不高；此处，为解决自动对齐问题，推荐一款allegro自动对齐工具；

本次使用版本为“Cadence 16.6”，若无必要，建议 学习 时直接使用“16.5”或“16.6”版本，“17.2”版本对之前的库及PCB兼容性略显不足；

推荐“工具名”为“Allegrozddq”，为“allegro辅助 插件  ”的一种，解压后，文件排布如下suos

   Allegrozddq解压文件排布

无需安装，只需按照以下操作即可：

1）解压icons. rar 至目录 Cadence\SPB_16.5\share\local\pcb\icons;

2）解压skill.rar至目录Cadence\SPB_16.5\share\local\pcb\skill;

3）解压align.rar至目录Cadence\SPB_16.5\share\local\pcb\forms;

4）重启Allegro,输入 命令 “AL”并“回车”即可启动;

PS：建议使用为Allegro版本16.3以上版本，“16.6”已测试通过；

使用截图如下所示：

   对齐前图片

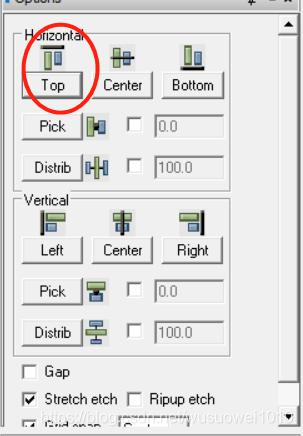

   top对齐

   对齐后图片

如上所示，直接单击top后，即可实现对元件的top顶部自动对齐，对初期排布元件和后期修正器件位置时，可大幅提高工作效率；
