步骤：
1、先在allegro中制作异型焊盘的外形，加入保存文件的路径。
2、制作焊盘，导入异型shape。

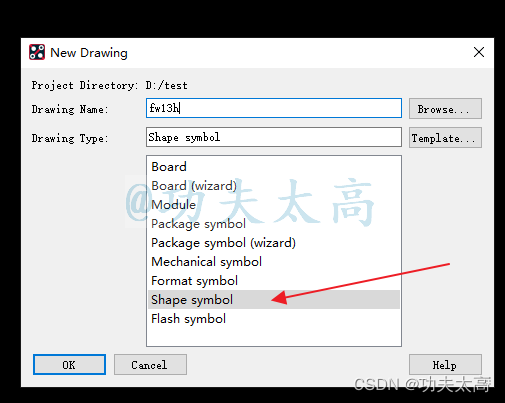

1、选择 shape symbol，选择 文件保存 路径

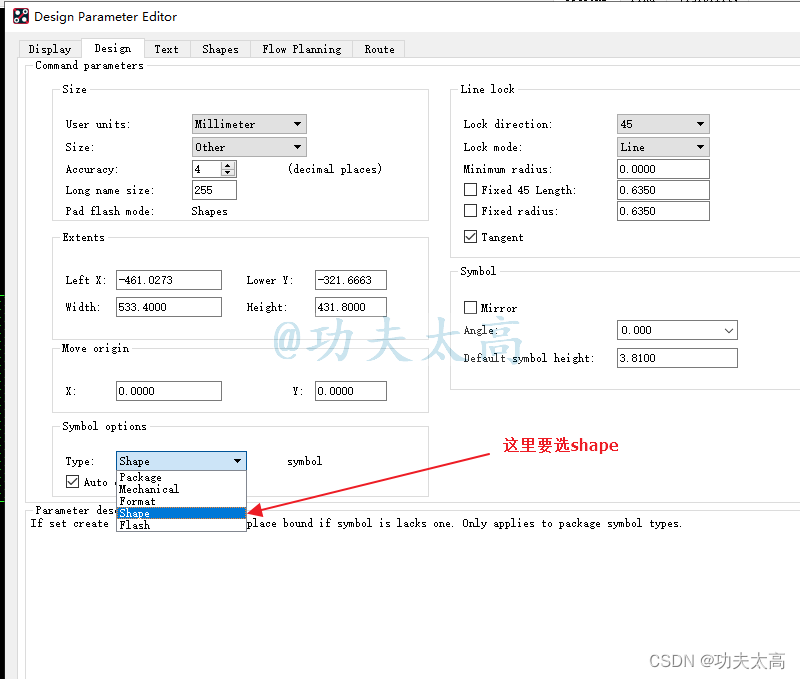

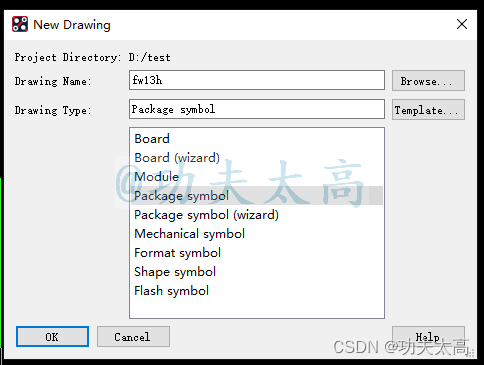

也可以选 package symbol ，然后在进去 setup -design parameter中修改（一般不这样做）

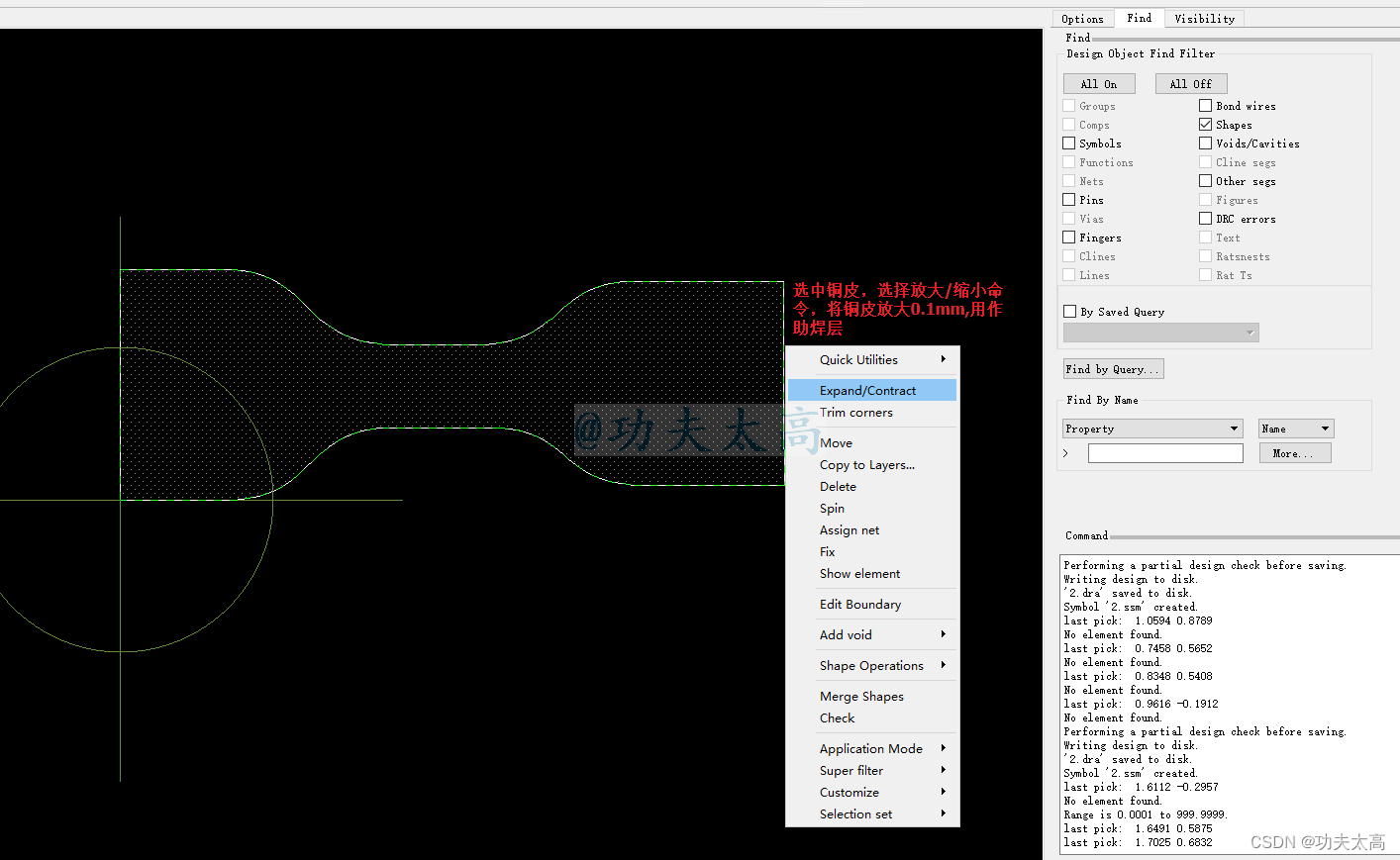

2、制作好外形后，放大0.1mm另存一个文件，助焊层需要用

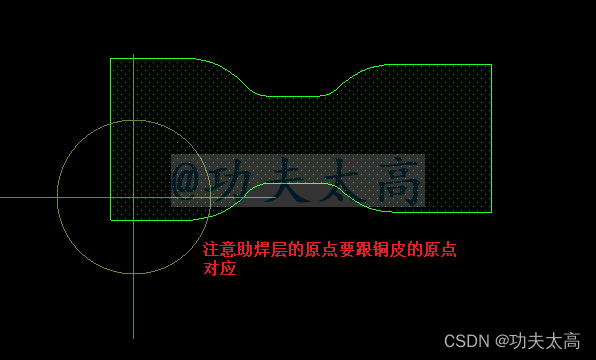

3、放大后的外形注意要跟铜层的外形原点对应。
4、加入文件的相关路径

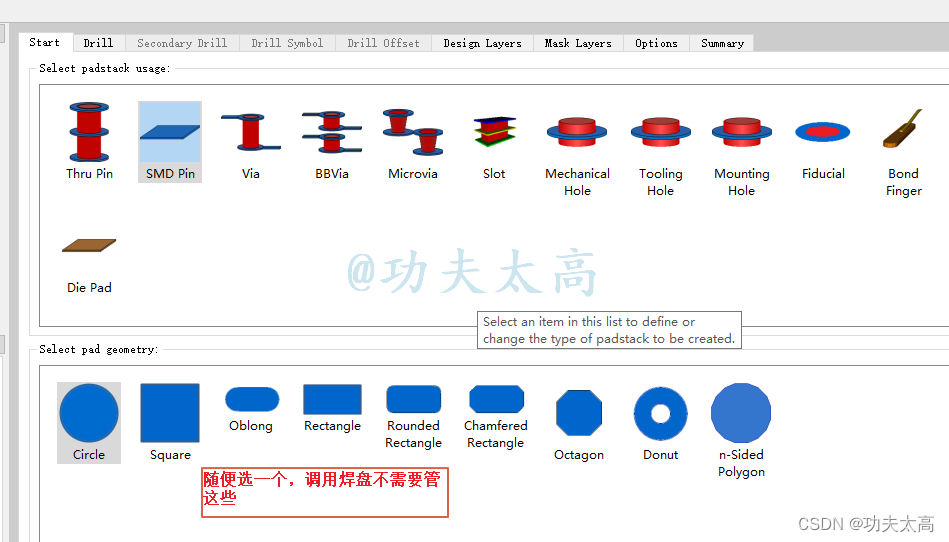

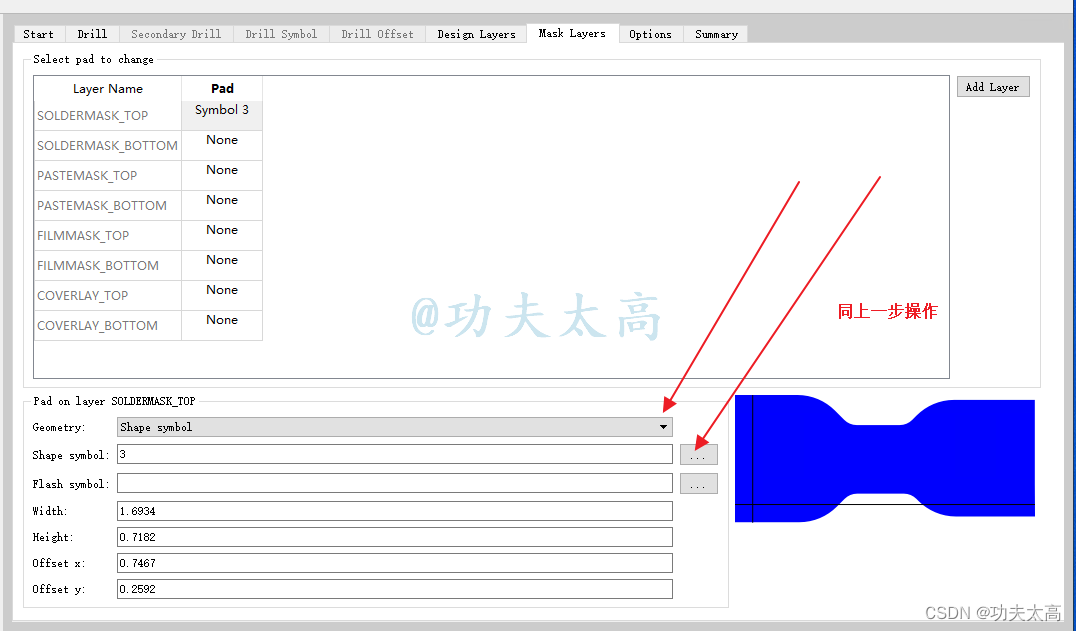

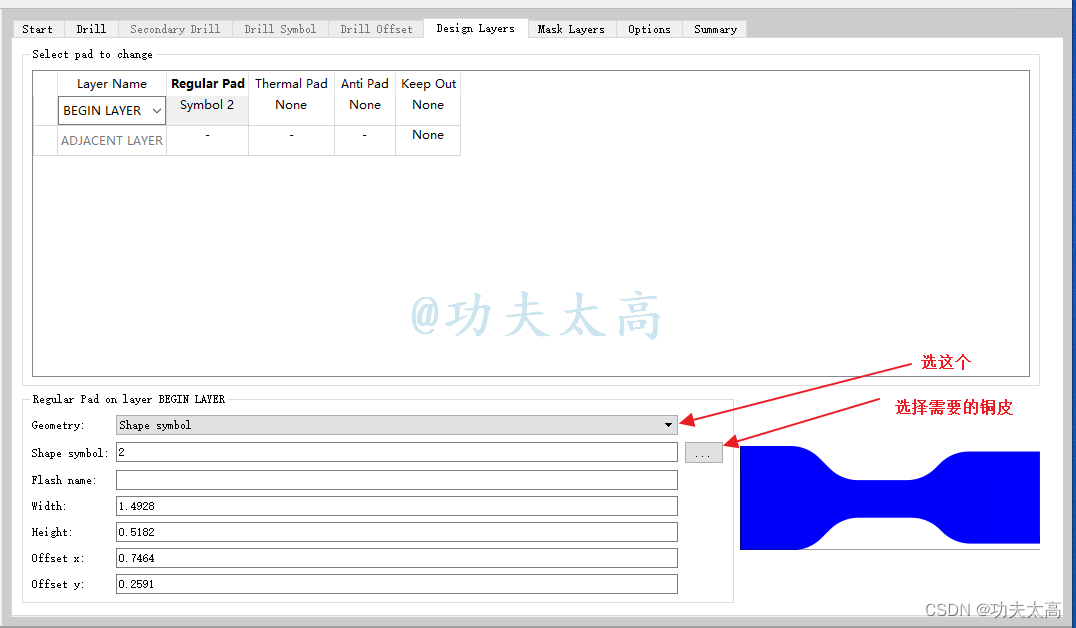

1、打开padstack_editor，开始焊盘制作

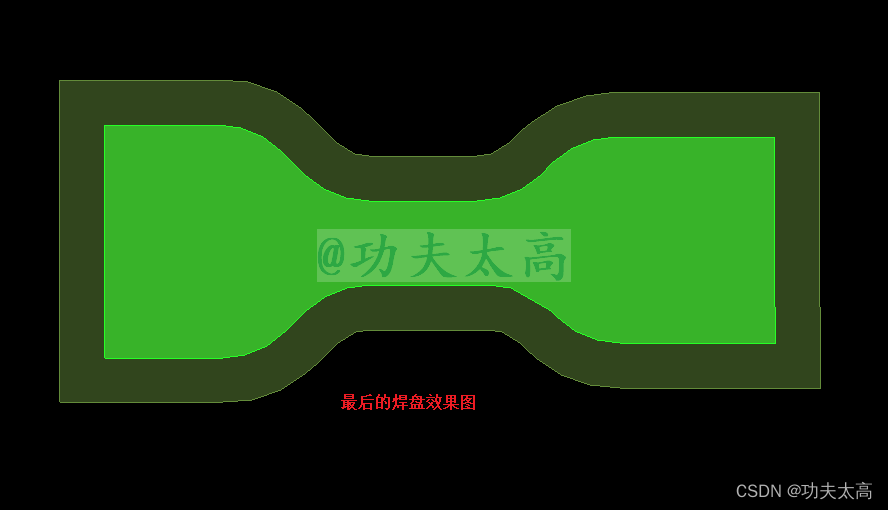

2、制作完保存文件就OK了，最后的效果图：
