Allegro不规则焊盘制作

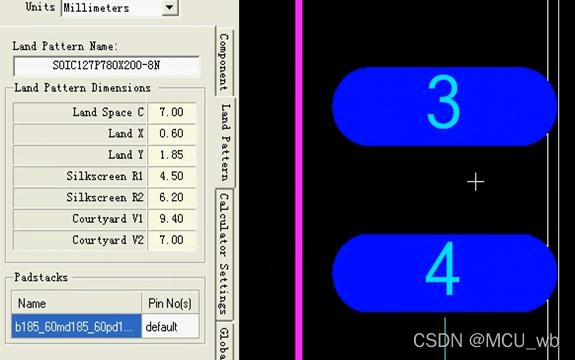

1.有些焊盘不是规则的方形或者 原型 ，比如下图的焊盘


   上述焊盘可以看成由两个半圆夹着一个矩形。这种不规则的形状需要自己制作。

   一、制作TOP层Shape和阻焊层Shape

1. 打开PCB Editor，File->New如下，新建一个Shape symbol：


       选择 Shape symbol ，Browse选择保存的文件夹并命名（此时无所谓，制作完了也可以Save as）

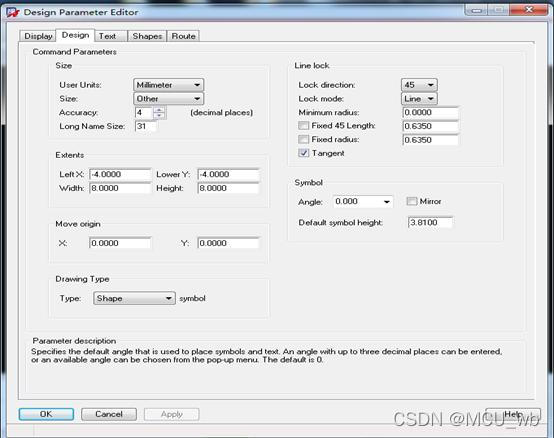

2. 然后设置一下图纸大小及Grid，首先 setup-Design parametes 弹出下图工作框，选择Design：


       上图里要设置的是单位、精度、起点坐标（左下角），页面宽度、长度。其余默认

注意，一定要确认 Drawing Type是 Shape symbol。最后点OK。

   3. 再设置Grid Setup->Grids, Grids on 显示栅格点：

   其余如上图设置均可（按0.01inches间距设置）

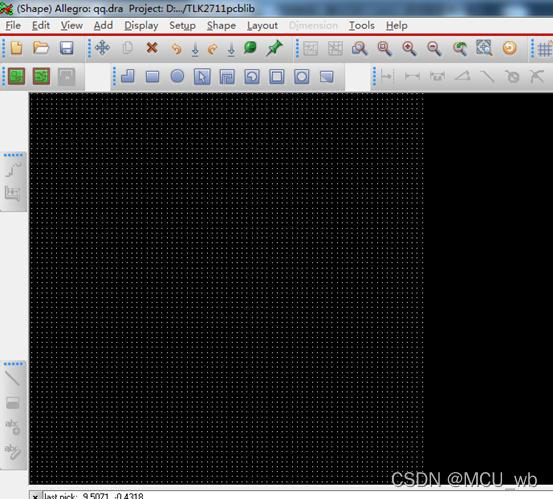

   设置好后 编辑框 如下


   再编辑shape之前一定要保证右侧OPtions里为电气层

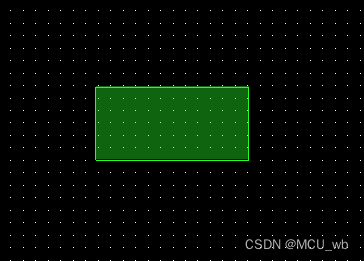

   4. 然后Shape-> Rectangle  ，输入矩形的两个对角（-0.625 ，-0.3）（0.625，0.3），x -0.625 -0.3，x 0.625 0.3输入的时候有空格：

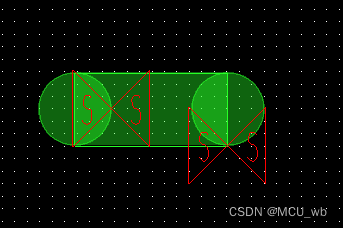

   5. 然后Shape->Circle，然后输入圆的圆心及圆上一点，x -0.625 0，x -0.625 -0.3，x 0.625 0，x 0.625 0.3 结果如下图：

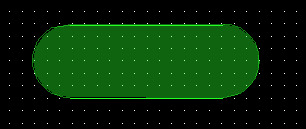

   6. 此时，由于圆与矩形重叠，将会出现DRC报错。因为我们需要的是一个完整的Shape，所以需要将二者融合。Shape->Merge Shapes，左键依次点击圆 、矩形、圆，三者就会融合。结果如下图


   7. 然后 File -> Creat Symbol,并保存为rx1_85y0_6r0_3.ssm（这是Shape文件）

   保存好ssm文件的话就不用保存.dra文件了，因为我们仅仅是需要一个Shape

8.上面的Shape将用于焊盘的Beginlayer，因为焊盘的Soldermask一般都比Beginlayer大0.1，所以还需要做一个比上面大一圈的Shape用于阻焊层,可以用Z-Copy-Shape完成。

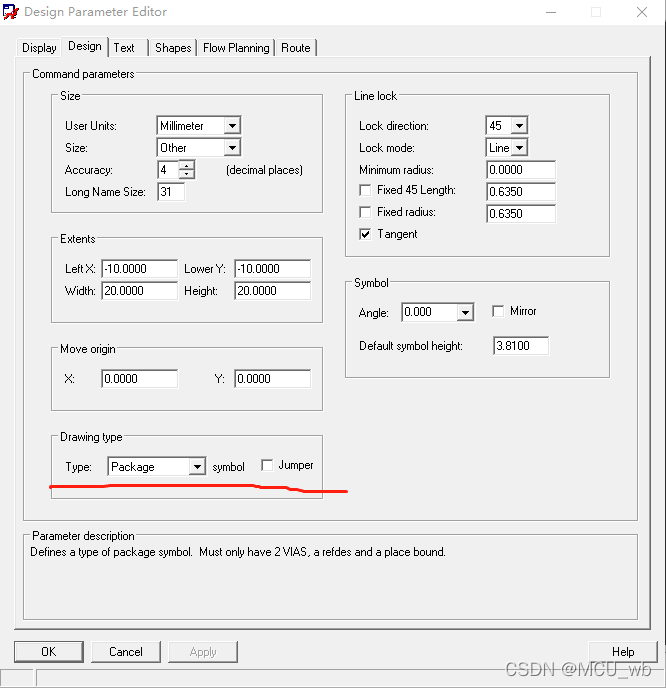

9.设置Type 类  型为Package,用于解冻Z-Copy-Shape选项


   10.点击Z-Copy-Shape选项，Options选项选择size-Expand,扩展0.1mm即可，

   删除原来的Shape形状，最后将Type类型为设置为Shape，保存即可。
